Секцыя алюмініевага радыятара: тэхнічныя асаблівасці

Канвектары ацяплення з каляровых металаў становяцца ўсё больш папулярнымі. Мы хочам разгледзець асноўны канструкцыйны элемент такога радыятара - секцыю, і даведацца, колькі ват у адной секцыі алюмініевага радыятара, якія яе памеры і іншыя характарыстыкі. Таксама мы раскажам, як палічыць колькасць секцый алюмініевага радыятара, неабходнае для ацяплення канкрэтнага памяшкання.

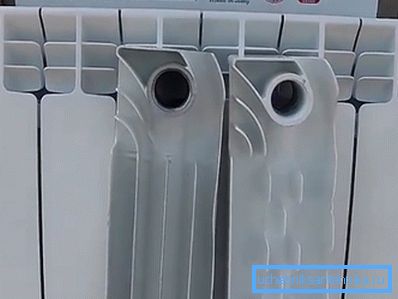

Памеры секцыі алюмініевыя радыятараў ацяплення залежаць ад асаблівасцяў канкрэтнай мадэлі.

Тэхнічныя асаблівасці секцыйнага радыятара

канструкцыя

На фота - асобная секцыя.

Секцыйныя батарэі маюць практычна аднолькавую канструкцыю. Яны ўяўляюць сабой сістэму з двух гарызантальных калектараў, злучаных вертыкальнымі каналамі. На вертыкальных трубках звонку маюцца пласціністыя рэбры, якія ўтвараюць каналы для руху канвекцыйных патокаў і павялічваюць плошчу цеплавога ўзаемадзеяння.

Адлегласць паміж пласцінамі падабрана так, каб канвекцыйныя патокі былі ня ламінарным, а турбулентным. Гэта павышае інтэнсіўнасць узаемадзеяння паветра з паверхняй корпуса.

Пласціны павышаюць плошчу цеплааддачы прыбора.

Канструкцыя разбіта на аднолькавыя часткі. Адна такая частка ўключае вертыкальны канал і два коллекторных элемента, адзін зверху, іншы знізу. Коллекторный элемент ўтварае з вертыкальным каналам Т-падобнае злучэнне, два адкрытых адтуліны якога прыстасаваны для аб'яднання з іншымі такімі ж Калектарнай адтулінамі.

Далучэнне частак вырабляецца з дапамогай спецыяльнага ніпель з ушчыльняльнікам.

Калі дэталь ўстаноўлена з краю, тады адтуліну закрываюць заглушкай або выкарыстоўваюць для падлучэння падачы, обратку або паветранага клапана.

На фота паказана, як зняць секцыю з алюмініевага радыятара.

Разгледзім працу батарэі з падобнай канструкцыяй:

  • Часткі збіраюць у суцэльную батарэю, да аднаго з адтулін падключаюць трубу падачы цепланосбіта, да іншага - трубу адводу адпрацаванай вадкасці, да трэцяга - кран Маеўскага для спуску лішняга паветра, чацвёртае адтуліну закрываюць заглушкай;
  • Цепланосбіт паступае ў калектар і паступова напаўняе ўвесь прыбор. Алюміній валодае высокай цеплаправоднасцю, прыкладна ў чатыры разы больш высокай, чым сталь. Таму корпус пачынае хутка прагравацца;
  • Нагрэтая паверхня канвектару пачынае выпраменьваць цеплавую энергію. На долю радыяцыі цяпла ў інфрачырвоным дыяпазоне прыпадае прыкладна 50 - 60% усёй цеплааддачы прыбора;
  • Кантактуе з паверхняй корпуса паветра пачынае награвацца з прычыны прамой цеплаперадачы. Пад дзеяннем гравітацыі нагрэтыя масы пачынаюць перамяшчацца ўверх па каналах, адукаваным рэбрамі канвектару, і новыя порцыі халоднага паветра ўцягваюцца ў батарэю знізу;
  • Прылада пачынае працаваць як гравітацыйны помпа. Якія праходзяць па каналах патокі паветра прымаюць віхравы характар, што павышае цеплааддачу пласцін за кошт мяшання.
Шырыня секцыі алюмініевага радыятара ўплывае на выпраменьванае цёпла.

Звярніце ўвагу! Галоўная перавага секцыйнай канструкцыі - магчымасць змяняць магутнасць і памеры прыбора сваімі рукамі.

Характарыстыкі і асаблівасці

Памер секцыі алюмініевага радыятара залежыць ад межосевого адлегласці.

Асноўны тэхнічнай характарыстыкай любога абагравальніка з'яўляецца яго цеплавая магутнасць. Гэта колькасць цяпла, якое прыбор перадае навакольнага асяроддзі ў адзінку часу. Вымяраецца ў ккал / гадзіну ці ватах.

Магутнасць залежыць ад мноства фактараў, сярод якіх асноўнымі лічацца:

  • плошчу паверхні прыбора;
  • тэмпература цепланосбіта;
  • ёмістасць каналаў (Колькі літраў у адной секцыі алюмініевага радыятара);
  • цеплавой напор;
  • цеплаправоднасць матэрыялу;
  • канструкцыя корпуса;
  • спосаб падлучэння падачы і обратку.

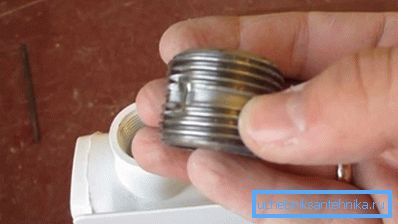

Перад тым як дадаць секцыі на алюмініевыя радыятары, у адтуліну закручваюць ніпель.

Так як максімальную колькасць секцый у алюмініевым радыятары не ўстаноўлена, і розныя прыборы маюць розныя памеры, то зручней разглядаць параметры адной асобнай часткі, а затым вызначаць характарыстыкі батарэі шляхам складання значэнняў кожнай яе дэталі.

Алюмініевы радыятар на 10 секцый будзе мець дзесяціразовую пашпартную магутнасць.

Разгледзім тэхнічныя характарыстыкі больш падрабязна:

Тэхнічныя характарыстыкі значэння параметраў
Вышыня (межосевое адлегласць) 250, 300, 350, 400, 450, 500 мм. Найбольш распаўсюджаныя памеры 350 - 500 мм. Вертыкальныя мадэлі могуць дасягаць 1 - 2 метры ў вышыню
глыбіня Для стандартных мадэляў 80 - 140 мм
шырыня Для большасці вырабаў 80 мм
ёмістасць 0.25 - 0.5 літра
таўшчыня сценкі 2 - 3 мм
плошчу цеплааддачы 0.4 - 0.6 м?
магутнасць 80 - 220 Вт, часцей 140 - 160 Вт
Максімальная тэмпература цепланосбіта 130? З
працоўны ціск 6 - 24 атм.
Кошт вырабы залежыць ад яго магутнасці і вытворцы.

Звярніце ўвагу! Для падлучэння да цэнтралізаваных сістэм падачы цепланосбіта варта выбіраць мадэлі з максімальным (опрессовочное) ціскам не менш за 45 атм. і рабочым ціскам не менш за 16 атм.

Вызначэнне колькасці секцый

Абагравальнік можа стаць упрыгожваннем пакоя.

Часта пытаюцца, колькі ацяпляе адна секцыя канвектару, як разлічыць колькасць секцый і г.д. Падрабязны і дакладны разлік цепластрат будзе вельмі складаным, але інструкцыя дазваляе карыстацца спрошчанымі формуламі.

Згодна з нормамі БНіП для абагрэву аднаго квадратнага метра пакоя з вышынёй столяў у межах 2.4 - 2.8 метра патрабуецца парадку 100 Вт цеплавой энергіі. Гэта значыць, калі мы памножым плошча такой пакоя на 100, атрымаем неабходную магутнасць абагравання.

Квадратныя агрэгаты выдатна глядзяцца ў сучасных інтэр'ерах.

Далей мы зможам знайсці падыходны па параметрах, дызайне і якасці прыбор і паглядзець яго пашпартныя характарыстыкі. Там будзе паказаная секцыйная магутнасць.

Дзелім знойдзеную раней магутнасць абагравання пакоя на секцыйную магутнасць, атрыманы вынік акругляем у большы бок і атрымліваем лік секцый, неабходнае для канкрэтнага памяшкання.

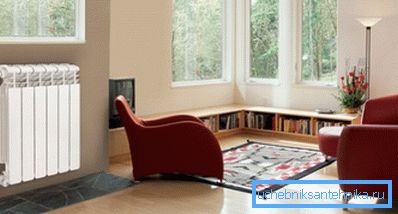

Лаканічны дызайн і белы колер падыдуць да любога стылю.

Звярніце ўвагу! Тут трэба адзначыць, што паказаныя магутнасць часта завышаная з-за таго, што мяркуецца паступленне цепланосбіта з тэмпературай 100? З, што ў рэальных умовах малаверагодна. Варта арыентавацца на тое, што рэальная магутнасць звычайна знаходзіцца ў межах 140 - 160 Вт.

выснову

Батарэі ацяплення з алюмінія ўпэўнена займаюць пазіцыі на будаўнічым рынку. Гэтыя агрэгаты маюць зручнае секцыйнае дзяленне, што спрашчае іх выбар, зборку і мантаж. Глядзіце відэа ў гэтым артыкуле і пазнавайце больш па гэтай тэме.
