Секцыя чыгуннага радыятара: вартасці і недахопы, тэхнічная

Чыгунныя радыятары выкарыстоўваюцца для ацяплення жылых памяшканняў ужо вельмі даўно. Яны валодаюць вялікай колькасцю станоўчых якасцяў, якія дазваляюць ім канкурыраваць з больш прасунутымі мадэлямі і па сённяшні дзень. Але пры гэтым вельмі важна ўлічваць усе тэхнічныя параметры адной секцыі батарэі, каб не дапусціць памылак у працэсе іх мантажу і эксплуатацыі. Пра гэта і пойдзе гаворка ў дадзеным артыкуле.

Фота чыгуннай батарэі

агульныя палажэнні

У першую чаргу давайце разбярэмся з плюсамі і мінусамі чыгунных батарэй:

годнасці

  • Ўстойлівасць да каразійнай працэсам. Можаце быць спакойнымі нават за летнія перыяды, калі вадкасць зліваецца з сістэмы, чыгун выстаіць.
  • Непераборлівасць да якасці цепланосбіта, што мае вельмі вялікае значэнне для кватэрных сістэм ацяплення, дзе вы не можаце пракантраляваць склад вадкасці якая запускаецца па трубах з цэнтральнай кацельні.
  • даўгавечнасць. Эксплуатацыйны тэрмін складае не менш за 35 гадоў.

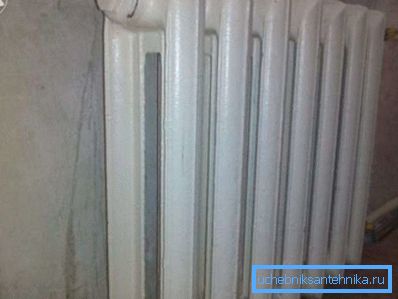

Стары радыятар чыгунны на 7 секцый ўжо не адзін дзясятак гадоў спраўна спраўляецца з абаграваннем кватэры
  • невысокі кошт. Асабліва ў параўнанні з больш новымі алюмініевымі і біметалічныя мадэлямі.
  • высокая цеплааддача. У спалучэнні з вялікай плошчай вы атрымліваеце магутны абагравальны прыбор для свайго жылля.
  • Простая інструкцыя эксплуатацыі. Пасля ажыццяўлення ўстаноўкі і нанясення фарбы можаце надоўга забыцца пра неабходнасць якога-небудзь тэхнічнага абслугоўвання чыгуннай канструкцыі.
  • невялікая інэрцыйнасць. Нават пасля адключэння ацяплення батарэі з чыгуну яшчэ доўга будуць заставацца цёплымі.

недахопы

  • Вялікую вагу. Гэта адна з найбольшых праблем, якія ўзнікаюць у працэсе ўстаноўкі чыгунных радыятараў сваімі рукамі. Маса адной батарэі ў залежнасці ад колькасці секцый можа вар'іравацца ад 50 кг да 150 кг, што складзе неймаверныя цяжкасці нават пры банальным падвешванні чыгуннага вырабы на кранштэйны, не кажучы ўжо пра пераносцы хоць бы з аднаго пакоя ў іншую. Да таго ж неабходна будзе таксама паклапаціцца і пра ўзмацненне крапежнага сістэмы.

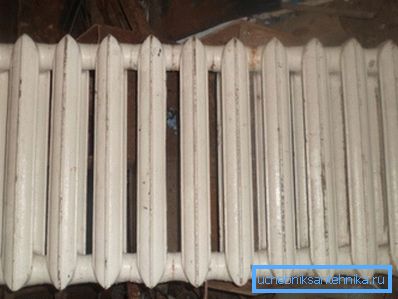

Чыгунныя радыятары на 12 секцый нават ўдваіх падняць вельмі праблематычна
  • Далікатнасць. Нягледзячы на ​​сваю візуальную моц і маналітнасць, чыгун вельмі далікатны матэрыял.

Савет: у працэсе пераносу чыгуннай батарэі будзьце вельмі асцярожныя і старайцеся пазбягаць выпадковых удараў аб падлогу ці дзвярны вушак. Справа ў тым, што ў момант сутыкнення на ім могуць узнікнуць мікротрэшчыны, якія з цягам часу павялічацца і даставяць шмат праблем.

  • Неабходнасць у перыядычным афарбоўцы.

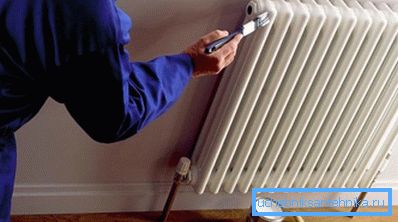

Нанясенне фарбы на радыятар з чыгуну

Савет: для афарбоўкі рэкамендуецца выкарыстоўваць акрылавыя склады, якія не валодаюць таксічнасцю. Інакш пастаянна нагреваемая батарэя будзе пастаянным крыніцай непрыемных пахаў і атрутных выпарэнняў.

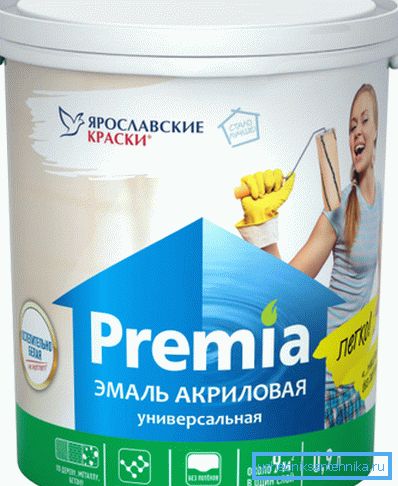

Акрылавая эмаль для радыятараў ацяплення

тэхнічная характарыстыка

Колькі кілават за адной секцыі чыгуннага радыятара, і якія памеры павінна мець ўся батарэя? Гэтыя пытанні дастаткова важныя.

прадукцыйнасць

Перад устаноўкай варта разумець, колькі кВт у 1 секцыі чыгуннага радыятара. Гэта дазволіць выбраць іх аптымальнае колькасць для памяшкання канкрэтных аб'ёмаў. Акрамя гэтага варта азнаёміцца ​​і з іншымі немалаважнымі параметрамі, для чаго мы возьмем у якасці прыкладаў найбольш распаўсюджаныя мадэлі:

маркіроўка Вытрымліваем ціск, атм. Цеплавая магутнасць, кВт Плошчу прагрэву 1-ай секцыяй, м2
МС-140 9 0,12-0,16 1,11-1,45
ЧМ1 9 0,075-0,11 0,66-0,9
ЧМ2 9 0,1009-0,1423 0,7-0,95
ЧМ3 9 0,1083-0,1568 0,95-1,38

Цяпер, ведаючы колькі кВт у адной секцыі чыгуннага радыятара, лёгка вызначыцца і з іх неабходнай колькасцю.

Савет: калі самастойны разлік колькасці секцый чыгуннага радыятара дастаўляе цяжкасці, то вы заўсёды можаце скарыстацца адным з он-лайн калькулятараў, якія ёсць у інтэрнэце. Там вам дастаткова будзе ўвесці габарыты вашага памяшкання і паказаць выбраную мадэль батарэі.

Яшчэ важна ўлічваць метад падлучэння труб, што таксама ўплывае на прадукцыйнасць батарэі:

Наглядная дэманстрацыя эфектыўнасці розных спосабаў падлучэння труб

Як відаць на малюнку, найбольш эфектыўным з'яўляецца двухбаковае далучэнне труб. Пры гэтым неабходна падачу ажыццяўляць паверсе з аднаго боку, а адток ўнізе з другога, што цалкам адпавядае школьным курсе фізіцы, з якога ўсе памятаюць, што цёплая вадкасць падымаецца, а халодная апускаецца. Гэта значыць, гарачы цепланосбіт увойдзе зверху, астыне і выйдзе праз ніжнюю адтуліну, максімальна аддаўшы сваё цяпло.

Калі ж занядбаць такім правілам, то можна будзе назіраць такі вынік:

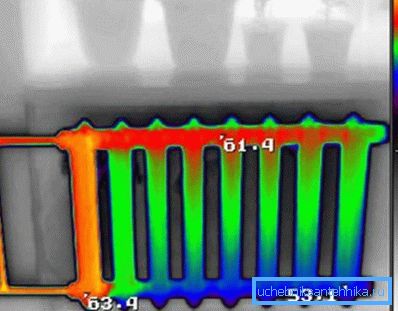

Распаўсюджванне цяпла ў батарэі з аднабаковым падключэннем

Тут мы назіраем халодны кут, значна які зніжае цеплааддачу сістэмы.

Але на гэтым важныя тэхнічныя характарыстыкі секцыі чыгуннага радыятара не сканчаюцца. Колькасць секцый мы разлічылі, але трэба яшчэ мець уяўленне аб вазе і аб'ёме канструкцыі.

Маса і памеры

Масу і аб'ём секцыі чыгуннага радыятара можна даведацца з наступнай табліцы:

маркіроўка Аб'ём адной секцыі чыгуннага радыятара, л Лінейныя памеры адной секцыі, мм Маса адной секцыі, кг
МС-140 1,11-1,45
  • Вышыня - 388-588;
  • Шырыня - 93;
  • Глыбіня - 140
5,7-7,1
ЧМ1 0,66-0,9
  • Вышыня - 370-570;
  • Шырыня - 80;
  • Глыбіня - 70
3,3-4,8
ЧМ2 0,7-0,95
  • Вышыня - 372-572;
  • Шырыня - 80;
  • Глыбіня - 100
4,5-6,3
ЧМ3 0,95-1,38
  • Вышыня - 370-570;
  • Шырыня - 90;
  • Глыбіня - 120
4,8-7

Ведаючы памер секцыі чыгуннага радыятара, вы зможаце ў любы момант разлічыць і яго агульную плошчу, што дасць уяўленне аб займаемым ім на сцяне месцы.

Для гэтага робім наступнае:

  • Для гэтага спачатку знаходзіцца плошча секцыі радыятара чыгуннага, шляхам перамнажэннем яе вышыні і шырыні паміж сабой.
  • Затым атрыманы лік зноў памнажаем, але на гэты раз ужо на колькасць секцый, якое часцей за ўсё складае 7-12 штук.

Падставім значэння маркі ЧМ1: 370? 80 = 29600 мм2, што складае прыкладна 0,03 м2. Дапусцім батарэя складаецца з сямі секцый, тады: 0,03? 7 = 0,21 м2. Менавіта такі ўчастак сцены спатрэбіцца для размяшчэння разгляданага чыгуннага радыятара.

Пляц сцяны, прызначаную пад мантаж батарэі лепш разлічыць загадзя

Вага працуе чыгуннага радыятара таксама спатрэбіцца для таго, каб правільна падабраць кранштэйны для яго мацавання. Возьмем тую ж марку і сярэдняе значэнне масы адной секцыі: 4? 7 = 28 кг. Але з улікам таго, колькі вады ў адной секцыі чыгуннага радыятара (зноў возьмем сярэдняе значэнне), пералічваем і атрымліваем: 28 + 7? 0,8 = 34. Плюс варта яшчэ ўлічыць магчымыя тэмпературныя пашырэння матэрыялу. У выніку, крапяжы лепш за ўсё падбіраць з разлікам на тое, каб яны спакойна змаглі ўтрымаць канструкцыю, масай 40 кг.

заключэнне

Чыгунныя батарэі, нягледзячы на ​​з'яўленне мноства больш прасунутых радыятараў, да гэтага часу карыстаюцца попытам. Ўстойлівасць да карозіі, даўгавечнасць і нізкі кошт - гэта асноўная прычына іх папулярнасці. Найбольшая ж праблема - вялікая вага, патрабуе ўважлівага падыходу да ажыццяўлення ўстаноўкі абсталявання і папярэдніх разлікаў.

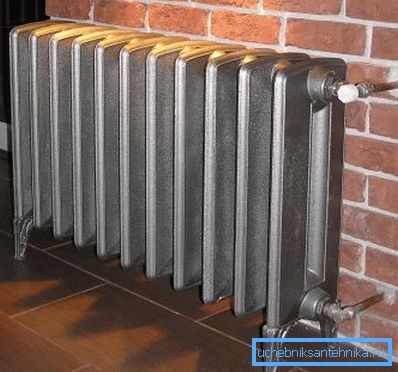

Які функцыянуе радыятар з чыгуну

Відэа ў гэтым артыкуле прадаставіць вам магчымасць азнаёміцца ​​з дадатковымі матэрыяламі, якія маюць непасрэднае дачыненне да выкладзенай інфармацыі. Чыгунныя батарэі пры правільным падыходзе і сёння выдатна справяцца са сваёй задачай па абагравання жылога памяшкання.
