Секцыя радыятара: асноўныя тыпы канструкцый і іх характэрныя

Кожны чалавек пагодзіцца, што камфорт пражывання ў доме ў першую чаргу залежыць ад падтрымання ў памяшканнях аптымальнага тэмпературнага рэжыму, асабліва гэта тычыцца халоднага часу года. Таму сёння мы раскажам, як правільна падбіраць радыятары ацяплення - колькі секцый на кв м трэба, і разгледзім, як самастойна правесці ўсе неабходныя разлікі, каб атрымаць максімальна дакладны і рэалістычны вынік.

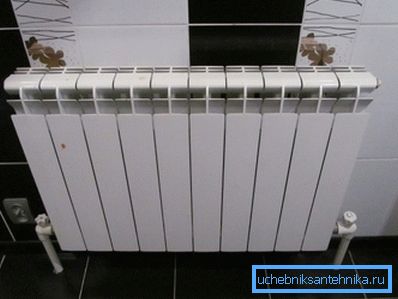

На фота: радыятар на 10 секцый - вельмі распаўсюджаны варыянт для пакояў сярэдняга памеру з нармальным уцяпленнем

Асноўныя тыпы канструкцый і іх характэрныя асаблівасці

Калі вы хочаце атрымаць адказ на пытанне, колькі трэба секцый радыятара на 1 м2, то ў першую чаргу павінны ведаць, які тып батарэй будзе выкарыстоўвацца ў памяшканні, бо характарыстыкі вырабаў адрозніваюцца даволі моцна. Менавіта таму мы раскажам вам асаблівасці самых папулярных варыянтаў, за аснову былі ўзятыя секцыйныя канструкцыі з межосевым адлегласцю ў 500 мм:

чыгунныя Гэтыя канструкцыі выдатна знаёмыя ўсім, яны выкарыстоўваюцца ўжо больш за стагоддзе і да гэтага часу сустракаюцца вельмі часта, а карыстаюцца попытам дзякуючы даўгавечнасці, неўспрымальнасці да нізкаякасныя цепланосбіта і стойкасці да карозіі, ды і кошт гэтага варыянту невысокая. Што ж тычыцца эфектыўнасці, то адна секцыя выдае каля 100 Ват, у дакументацыі пазначаны больш высокія паказчыкі, але фактычныя значэння ніжэй
сталёвыя Гэтая група вырабаў адрозніваецца невысокім коштам, добрай цеплааддачай і невялікім вагой, з мінусаў варта вылучыць няўстойлівасць да гідраўдар (таму выкарыстоўваць іх лепш у індывідуальных ацяпляльных сістэмах) і павышаную карозію ў сістэме, калі там адсутнічае цепланосбіт. Што тычыцца цеплааддачы, то ён вагаецца ў дыяпазоне ад 120 да 140 Ват ў залежнасці ад канфігурацыі вырабы
алюмініевыя Вельмі папулярнае ў нашы дні рашэнне, у якога ёсць цэлы шэраг несумнеўных добрых якасцяў: невялікі вага, дзякуючы чаму спрашчаецца працэс мантажу сваімі рукамі, высокая цеплааддача (адна секцыя аддае каля 200 Ват) і невысокі кошт. З недахопаў можна адзначыць невысокую ўстойлівасць да гідраўдар і патрабавальнасць да якасці цепланосбіта, так як розныя прымешкі выклікаюць каразійныя працэсы ў сістэме
біметалічныя Спачатку распавядзем, што такое біметалаў, гэта канструкцыя, якая ўяўляе сабой алюмініевыя секцыі, усярэдзіне якіх размешчаны сталёвы стрыжань. Дзякуючы такому прыстасаванню надзейнасць вырабаў шматкроць узрастае, а цеплааддача вельмі высокая, так адна секцыя ў сярэднім аддае ад 150 да 180 Ват. Самым вялікім мінусам можна лічыць высокую кошт вырабаў

Звярніце ўвагу! Каб цеплааддача вашых радыятараў заўсёды была максімальнай, неабходна як мінімум раз у год праводзіць прамыванне сістэмы. Справа ў тым, што нават 1 міліметр адкладаў ўнутры радыятараў памяншае іх эфектыўнасць на 15%, а гэта не толькі пагаршае якасць абагрэву, але і выклікае павялічаныя выдаткі энерганосьбітаў.

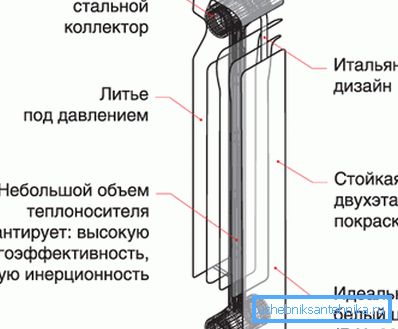

Якасны біметалічны радыятар праслужыць вам не менш чыгуннага аналага, менавіта таму важна выбіраць самыя дыхтоўныя вырабы і не эканоміць на іх

Асноўныя варыянты разлікаў

Зараз разбяромся, як падабраць колькасць секцый радыятара ацяплення для той ці іншай пакоя, існуе мноства методык, мы разгледзім толькі тыя з іх, якія прасцей за ўсё ў рэалізацыі і даюць адносна дакладны вынік.

спрошчаная методыка

Калі выкарыстоўваць дадзены варыянт, то трэба кiравацца наступным прынцыпам: для памяшкання ў сярэдняй паласе Расіі, размешчанага ў шматпавярховым будынку, у якім ёсць адна вонкавая сцяна і адно акно, неабходная цеплавая магутнасць 100 Вт на м2. Пры гэтым вышыня столяў не павінна перавышаць 2,8 метра.

Простая формула дазволіць вам без працы правесці разлікі

Разгледзім на пэўным прыкладзе, вам трэба толькі ведаць, колькі м2 ў памяшканні:

  • Дапусцім, у нас ёсць пакой плошчай 15 кв м з адным акном і адной вонкавай сцяной, вышыня столяў у ёй 2,5 метра;
  • Для абагрэву будуць выкарыстоўвацца чыгунныя радыятары з межосевым адлегласцю ў 50 мм;
  • Тут усё вельмі проста: колькасць секцый радыятара на 1 м2 роўна 1, гэта значыць, на 15 метраў трэба 15 секцый. Вядома, калі ў вас у сістэме тэмпература цепланосбіта роўная 90 градусам, то цеплааддача батарэй будзе прыкладна 150 Ват, і вам хопіць і 10 рэбраў, але на практыцы такіх выпадкаў амаль не бывае, у сярэднім вадкасць награваецца за ўсё да 70 градусаў;

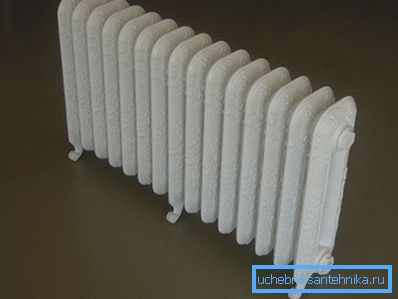

Чыгунны радыятар на 15 секцый дазволіць не баяцца нават самых моцных маразоў
  • Калі ў вас кутняе памяшканне або вышыня столяў 3 метра і вышэй, то атрыманы вынік неабходна памножыць на 1,2-1,3 у залежнасці ад якасці ўцяплення сцен і віду выкарыстоўваюцца аконных блокаў.

Звярніце ўвагу! Акрамя ўсіх вышэйпералічаных фактараў таксама мае значэнне тып ўстаноўкі радыятараў і тып іх падлучэння, таму ўлічыце і гэтыя нюансы і пры неабходнасці унясіце папраўкі ў канчатковы вынік.

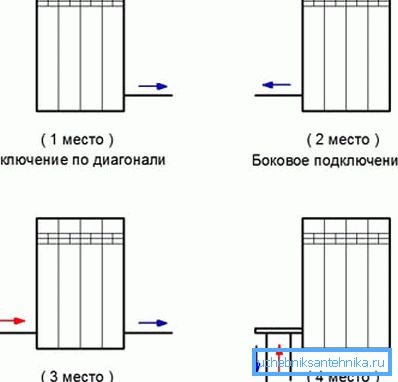

Так размяшчаюцца варыянты далучэння ў парадку іх пераважнасці, калі першыя два забяспечваюць выдатную эфектыўнасць, то ў трэцім губляецца каля 10% магутнасці, а ў чацвёртым і зусім 15-20%

Выкарыстанне онлайн-калькулятараў

Інструкцыя па правядзенні дадзенага выгляду разлікаў таксама вельмі простая, самае галоўнае - знайсці якасны рэсурс з добрай праграмай, якая ўлічвае максімальную колькасць дадатковых фактараў. Толькі так можна гарантаваць, што вы дакладна вызначыце, на колькі кв м хопіць таго ці іншага варыянту радыятараў.

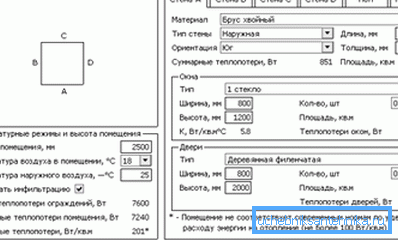

Для прыватных дамоў існуюць асобныя версіі праграм

Што тычыцца разлікаў, то яны простыя:

  • Ўводзіце ў палі праграмы ўсё запытаныя дадзеныя, чым верагодней і дакладней яны будуць, тым лепш, бо гэта ўплывае на правільнасць вылічэнняў;
  • Калі якіх-небудзь крытэрыяў у калькулятары няма, то вы проста перамнажаюцца атрыманы вынік на пэўны індэкс (Напрыклад, размяшчэнне радыятараў ўлічваецца не заўсёды, але пры вызначэнні, колькі секцый радыятара трэба, выпускаць дадзены фактар ​​нельга).

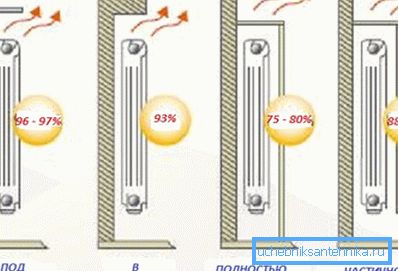

Як бачыце, ад варыянту ўстаноўкі залежыць вельмі многае

Разлік з улікам аб'ёму

Вельмі папулярны варыянт з прычыны таго, што ён дазваляе разлічыць колькасць секцый вельмі сапраўды, некаторыя сцвярджаюць, што атрыманае значэнне атрымліваецца завышаных, але лепш паставіць радыятар на 12 секцый замест патрэбных 10 і з дапамогай рэгулятара падтрымліваць патрэбную тэмпературу, чым ўсталяваць радыятар на 8 секцый і пры вялікіх маразах карыстацца дадатковымі абагравальнікамі.

Што тычыцца дадзенай методыкі, то яна зразумелая: неабходна вымераць фактычную даўжыню, шырыню і вышыню памяшкання і перамнажаць значэння паміж сабой, атрыманы вынік і будзе аб'ёмам у кубічных метрах. Гэта значэнне памнажаецца на 41 - менавіта столькі Ват трэба на кубаметр паветра, пры якасным ўцяпленні і выкарыстанні энергазберагальных шклопакетаў дастаткова і 34 Ват на кубічны метр.

Пры разліках улічвайце памер секцыі радыятара ацяплення, часам даводзіцца ставіць радыятары ніжэй чым планавалася з-за асаблівасцяў памяшкання.

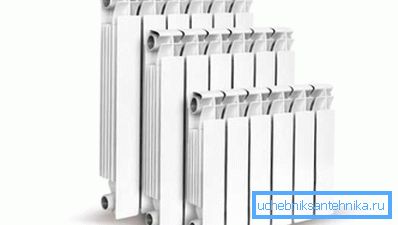

Чым вышэй выкарыстоўваюцца секцыі, тым больш іх цеплааддача

Некаторыя забудоўшчыкі пытаюцца, што рабіць, калі разлік быў выраблены няправільна і патрабуецца ўстаноўка дадатковых секцый радыятараў ацяплення? Рашэння можа быць два - альбо дадаць элементы да ўжо ўсталяванай канструкцыі (пры гэтым яе шырыня не павінна быць больш за 16 рэбраў), альбо паставіць асобную батарэю, усё залежыць ад таго, які варыянт прасцей у рэалізацыі і лепш падыходзіць да той ці іншай пакоі.

выснову

Палічыць патрэбную колькасць секцый радыятара па сілах любому забудоўшчыку, галоўнае - не выпусціць з-пад увагі важныя нюансы і выкарыстоўваць толькі якасныя вырабы. Відэа ў гэтым артыкуле дапаможа разабрацца ў некаторых пытаннях больш грунтоўна, гэта дапаможа вам правесці разлікі яшчэ лепш.
