Секцыйныя радыятары: прылада суцэльнага і секцыйнага

Акрамя таго, што для вытворчасці батарэй выкарыстоўваюцца розныя металы, адрознівацца можа і сама канструкцыя радыятара. У прыватнасці, можна сустрэць як зборныя (секцыйныя) радыятары, так і суцэльныя. Кожны тып валодае побач пераваг, а для ўсвядомленага выбару лепш падрабязней разгледзець у якой сітуацыі падыдуць біметалічныя секцыйныя радыятары ацяплення, а калі спатрэбяцца і суцэльныя мадэлі.

секцыйны радыятар

Прылада суцэльнага і секцыйнага радыятара

Прылада батарэі ацяплення шмат у чым залежыць ад таго, які матэрыял выкарыстоўваўся:

  • класічныя чыгунныя батарэі ацяплення мяркуюць наяўнасць 1 або 2 каналаў для цыркуляцыі цепланосбіта. Выпускаюцца, як правіла секцыйнымі, асобныя секцыі злучаюцца адзін з адным праз ніпель з левай і правай разьбой на розных баках;

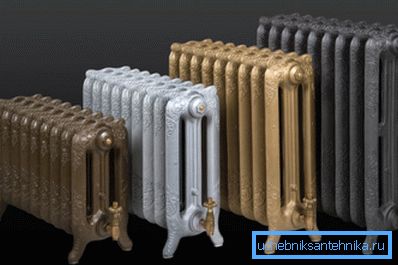

Чыгунныя батарэі таксама выпускаюцца секцыйнымі

Звярніце ўвагу! Пры павароце нипеля суседнія секцыі шчыльна прыцягваюцца адзін да аднаго, але для забеспячэння герметычнасці стыку гэтага недастаткова. Таму абавязкова выкарыстоўваюцца ўшчыльнялыя пракладкі.

  • мадэлі з алюмінія адрозніваюцца тым, што нават кожная асобная секцыя можа складаюцца з некалькіх элементаў. Натуральна, большая колькасць стыкаў не ідзе на карысць даўгавечнасці;
  • сталёвы секцыйны радыятар характарызуецца высокай трываласцю і здольнасцю вытрымліваць вялікі ціск у сістэме ацяплення. Таксама рабочую тэмпературу цепланосбіта можна павысіць да тэмпературы звыш 100? С. Што тычыцца тыпаў канструкцыі, то ён можа быць секцыйным, панэльным і трубчастым (рэгістр), сталь дае магчымасць вытворцам выкарыстоўваць практычна выгляд канструкцыі;
  • у апошні час папулярнымі сталі біметалічныя радыятары, у якіх цепланосбіт цыркулюе па сталёвых трубах, а вось оребренной выканана з алюмініевых труб. Таксама можа сустракацца камбінацыя медзь + алюміній.
На фота бачна, што алюмініевае оребренной размешчана па-над сталёвай трубы

Выкарыстанне алюмініевага оребренной дазваляе знізіць вагу і забяспечыць хуткі прагрэў радыятара. У сучасных мадэлях канструкцыя рэбраў аптымізавана такім чынам, каб паветра перамяшчаўся па кірунку знізу-уверх. Гэта значыць, у ніжняй частцы залазіць халоднае паветра, а ў верхняй - выходзіць ужо нагрэты.

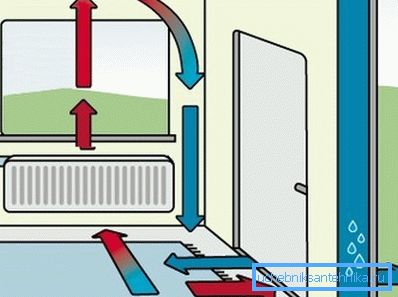

Схема руху паветра

З асаблівасцяў канструкцыі можна адзначыць наяўнасць дадатковых рэбраў калянасці паміж алюмініевымі пласцінамі. Вытворцы запісваюць гэта ў вартасці сваіх радыятараў, але на самой справе асаблівай карысці ад гэтага новаўвядзення няма, а кошт трохі ўзрастае. Усё ж такі большасць батарэй проста вісяць на сцяне і не адчуваюць значных механічных ўздзеяння падчас эксплуатацыі, так што высокая калянасць канструкцыі проста не патрэбна.

Асаблівасці эксплуатацыі і выбару радыятара

Адрозненні ў канструкцыі ўплываюць не толькі на знешні выгляд радыятара. Ад гэтага залежыць і яго цеплавая магутнасць, і надзейнасць працы (чым больш стыкаў, тым больш слабых месцаў, якія могуць стаць прычынай працёку ў будучыні).

Параўнанне маналітных і суцэльных батарэй ацяплення

На дадзены момант часцей за ўсё выкарыстоўваюцца менавіта секцыйныя батарэі ацяплення. Растлумачыць гэта можна тым, што за кошт змянення колькасці секцый вытворцам проста зручней рэгуляваць цеплавую магутнасць усяго прыбора.

Як правіла, праца пабудавана такім чынам:

  • выпускаюцца тыпавыя секцыі (Цеплавая магутнасць адной дасягае 170-200 Вт);

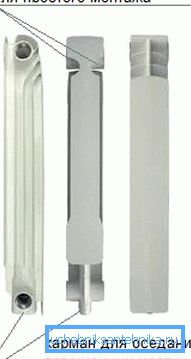

Знешні выгляд адной секцыі
  • затым з секцый на заводзе збіраецца батарэя. Тут ужо ўлічваюцца габарыты памяшкання.

Звярніце ўвагу! У прынцыпе, можна і сваімі рукамі выдаліць непатрэбныя секцыі ці наадварот, дадаць якія адсутнічаюць. Але няма ніякай гарантыі, што пры зборцы батарэі зноўку ўдасца дасягнуць завадской герметычнасці стыкаў паміж секцыямі, так што лепш не рызыкаваць.

Ёсць у зборнай канструкцыі пара істотных недахопаў:

  • стыкі - патэнцыйныя крыніцы праблем у будучыні;
  • такая батарэя разлічана на нарматыўнае ціск у ацяпляльнай сістэме, гэта значыць выкарыстоўваць цепланосбіт з працоўнай тэмпературай звыш 100? З не рэкамендуецца.

Ёсць у продажы і суцэльныя мадэлі радыятараў. Усе адрозненне заключаецца ў тым, што батарэя вырабляецца адразу поўнапамернай. Гэта значыць, у ролі каркаса выступаюць сталёвыя трубы (па ні цыркулюе цепланосбіт), а ўжо на яго на заводзе ўсталёўваюцца алюмініевыя рэбры.

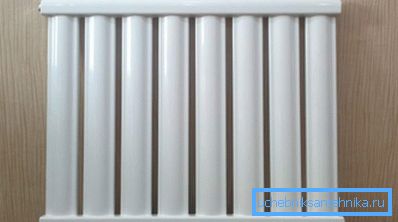

Цэльны радыятар ацяплення

У такой канструкцыі недахоп складаецца ў тым, што немагчыма павысіць цеплавую магутнасць прыбора даданнем дадатковых секцый. А вось у годнасці варта запісаць магчымасць павысіць ціск у сістэме ацяплення і тэмпературу цепланосбіта градусаў да 120-150. Такія радыятары - ідэальны варыянт для аўтаномнай сістэмы ацяплення.

На што звярнуць увагу пры выбары

Інструкцыя па выбары звычайна зводзіцца да простага падліку мінімальнай патрабаванай цеплавой магутнасці прыбора, зыходзячы з плошчы памяшкання. Можна скарыстацца спрошчанай методыкай і зыходзіць з таго, што на 10м2 трэба як мінімум 1 кВт цеплавой магутнасці батарэі (гэтая велічыня павінна паказвацца ў дакументацыі на ацяпляльны прыбор).

Звярніце ўвагу! Прыведзеная залежнасць справядлівая толькі для столяў з вышынёй 2,7 м, калі ж столі высокія, то атрыманы вынік варты павысіць прыкладна на 15%. Таксама пры вызначэнні патрабаванай цеплавой магутнасці варта ўлічваць колькасць вокнаў і дзвярэй пакоі, тып ўцяплення, размяшчэнне і т. Д.

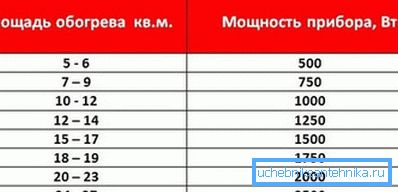

Арыенціровачныя рэкамендацыі па магутнасці батарэі ў залежнасці ад метражу

Акрамя цеплааддачы ўвагу звярнуць стаіць і на усякія карысныя дробязі накшталт падлогавых кранштэйнаў альбо полотенцедержателя.

Яны дазволяць выкарыстоўваць батарэю для вырашэння дробных бытавых пытанняў:

  • полотенцедержатель для секцыйных радыятараў - карыснае прыстасаванне, якое дазваляе сушыць ў батарэі ручнікі, футболкі і іншую дробязь. Вонкава выглядае як металічная трубка (нержавейка), якая ўстаўляецца ў пластыкавыя трымальнікі. Трымальнікі выкананы ў выглядзе кліпсаў з прарэзамі, яны проста апранаюцца на алюмініевую пласціну, для ўстаноўкі такога дапаўненні да батарэі яна павінна мець хоць бы 6 секцый;

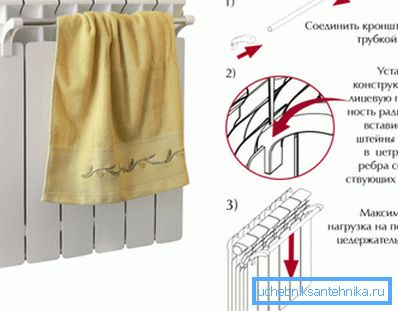

прасценькі полотенцедержатель

Звярніце ўвагу! Калі паспрабаваць сушыць вопратку на самай радыятары, ёсць вялікая рызыка проста спаліць яе, рэбры разаграваюцца да высокай тэмпературы і на тканіны могуць застацца карычневыя палосы. Полотенцедержатель робіць немагчымым кантакт тканіны і металу радыятара.

  • падлогавы кранштэйн добры тым, што дазваляе захаваць сцяну ў цэласці і захаванасці. Асабліва актуальныя такія сістэмы мацавання ў пакоях з вялікімі вокнамі, дзе батарэю пад падваконнікам ніяк размясціць не атрымаецца.

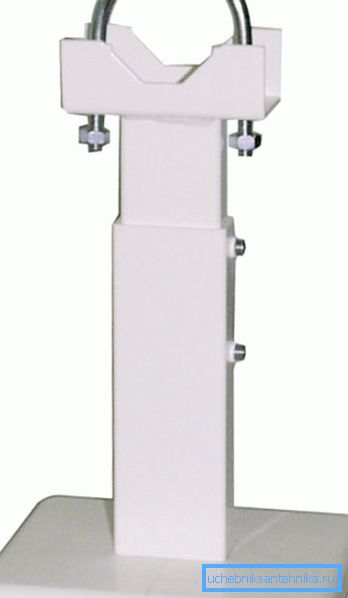

Адзін з варыянтаў падлогавага кранштэйна

Любы падлогавы кранштэйны для секцыйных радыятараў мае адну і тую ж канструкцыю - пластыкавая альбо металічная ножка з рэгуляванай вышынёй, на яе верхняй часткі выманне для зручнага размяшчэння радыятара і металічны фіксатар.

Адрозненні могуць заключацца ў тыпе фіксатара - можа прымяняцца выгнуты сталёвы пруток з разьбой на канцах альбо ланцуг, якая складаецца з асобных рухомых звёнаў. Пры падборы кранштэйна трэба ўлічыць даўжыню батарэі, калі яна даволі масіўная і перавышае 10 секцый, то акрамя кранштэйнаў па баках, трэба дадаць яшчэ і 1 пасярэдзіне радыятара. Калі гэтага не зрабіць, то батарэя будзе правісаць і магчымая цечу праз стыкі ў ніжняй часткі.

падлогавы кранштэйны

У завяршэнне

Секцыйныя батарэі настолькі трывала ўвайшлі ў наша жыццё, што пра існаванне суцэльных многія і не падазраюць. Між тым, у асобных сітуацыях менавіта суцэльныя батарэі ацяплення могуць быць пераважней, бо яны могуць вытрымліваць большы ціск у сістэме, ды і тэмпературу цепланосбіта можна падняць на 40-50% у параўнанні з звычайнай ацяпляльнай сістэмай.

Прапанаваная інфармацыя дазволіць вызначыцца з выбором.На відэа ў гэтым артыкуле паказана прылада падлогавых кранштэйнаў для радыятараў ацяплення.
