Сервопривод для ацяплення - аснова «разумнай» ацяпляльнай

У мінулым да ацяпляльных сістэмах б не вылучаліся асабліва жорсткія патрабаванні - дастаткова было таго, што ў пакоі цёпла. Сучасная ацяпляльная сістэма павінна акрамя надзейнасці забяспечваць яшчэ і магчымасць рэгулявання тэмпературы ў шырокім дыяпазоне. Сервопривод як раз і прызначаны для таго, каб зрабіць апал максімальна спагадным, ён дазваляе рэгуляваць тэмпературу ў пакоі з дакладнасцю да градуса

сфера прымянення

У ацяпляльнай сістэме яго можна ўсталяваць у розных месцах, напрыклад, пры неабходнасці рэгулявання паступлення цепланосбіта ў ацяпляльны прыбор, ён усталёўваецца на які падае трубаправод. А вось сервопривод засланкі ацяпляльніка дазволіць рэгуляваць ўжо паступленне паветра ў топку катла, гэта значыць будзе выконвацца рэгуляванне магутнасці ацяпляльніка (чытайце таксама артыкул Сучаснае ацяпленне Церам - высокая якасць па даступнай цане).

Рэгулёўка тэмпературы ў памяшканні часцей за ўсё выконваецца двума спосабамі:

• з дапамогай тэрмарэгулятараў - аптымальны варыянт у выпадку, калі выкарыстоўваюцца радыятары ацяплення. У такім выпадку рэгулятары ўсталёўваюцца перад кожнай батарэяй і аўтаматычна рэгулююць паступленне ў радыятар цепланосбіта;
• з дапамогай сервопривода - часцей за ўсё выкарыстоўваецца пры неабходнасці рэгулявання тэмпературы цёплых падлог.

Звярніце ўвагу! Сервоприводы можна ўсталяваць на капыл калектара ацяплення замест звычайных термоголовок.

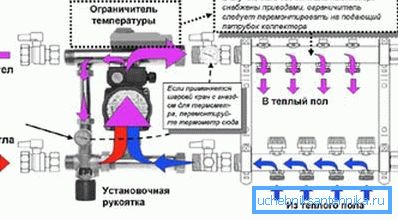

У выпадку з цёплымі падлогамі асабліва важна ўтрымліваць цепланосбіт не вышэй за пэўнай тэмпературы. Калі, напрыклад, рэгуляваць падачу цепланосбіта з дапамогай звычайных тэрмарэгулятараў, то пры пуску сістэмы можа ўзнікнуць сітуацыя, калі ў трубы пойдзе гарачая вада. У выніку па падлозе будзе проста некамфортна хадзіць нейкі час, а магчымы і выхад з ладу часткі труб.

Ўстаноўка сервопривода з 3-хадавым клапанам да калектара дазволіць пазбегнуць гэтага. Звычайна так і паступаю, тым больш што кошт такога прылады мінімальная.

Больш падрабязна аб канструкцыі

Сервоприводы па канструкцыі можна падзяліць на 2 групы прылад - электрамеханічныя і электротермические. У першых выкарыстоўваецца механічнае зачапленне для таго, каб прывесці ў рух нейкую дэталь. У электротермических прыладах замест гэтага выкарыстоўваецца ўласцівасць вадкасці (газу, цвёрдага рэчыва) змяняць аб'ём пры награванні, іх і выкарыстоўваюць у сістэмах ацяплення.

Пры выбары пэўнай мадэлі трэба ведаць выкарыстоўваюцца абазначэння, могуць сустракацца такія варыянты як:

• нармальна адкрыты / зачынены;

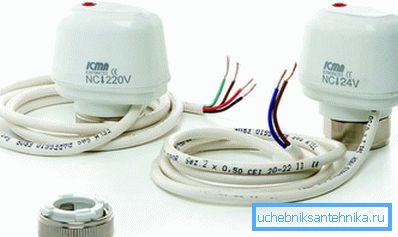

• напружанне 230 або 24 В.

З напругай усё зразумела - 230 У маюць на ўвазе харчаванне прылады ад сеткі, а 24 В - ад батарэек. А вось адкрыты / зачынены наўпрост звязаныя з рэжымам працы і сферай прымянення прыбора.

• нармальна закрыты тып пры замыканні ланцуга пускае ваду па ўчастку трубы, менавіта такі тып і выкарыстоўваецца ў апале;
• нармальна адкрыты - наадварот, пры замыканні ланцуга перакрывае рух рэчывы па трубе, такія прылады выкарыстоўваюцца ў асноўным у кандыцыянерах, халадзільным абсталяванні.

Прылада і прынцып дзеяння

Асноўным элементам гэтай прылады можна назваць герметычную камеру з гафрыраванай сценкай. Унутры гэтай камеры можа знаходзіцца газ, вадкасць, альбо цвёрдае рэчыва - пры награванні яно будзе змяняць памеры сильфона (герметычнай камеры) і рэгуляваць ток рэчывы па трубе.

Падчас працы тэрмастат, размешчаны ў любым пункце памяшкання сігналізуе сервоприводу аб тым, што тэмпература перавышае аптымальную. Ланцуг замыкаецца і праз яго пачынае цячы ток.

Пры гэтым адбываецца нагрэў сильфона і яго падаўжэнне. Пры падаўжэнні сильфон пачынае ціснуць на шток клапана, памяншаючы прахадны адтуліну ў трубе.

Канструкцыя подпружинена, так што пасля таго, як ланцуг зноў разомкнется і сильфон астыне, спружына верне штурхач ў зыходнае становішча, а прахадны адтуліну павялічыцца ў памерах.

асаблівасці ўстаноўкі

Пры самастойнай ўстаноўцы сервопривода інструкцыя будзе выглядаць наступным чынам:

• перш у пакоі усталёўваецца тэрмастат - ён будзе фіксаваць змяненне тэмпературы паветра;
• затым усталёўваецца двух- або троххадовых клапан (асаблівасці кожнага з відаў клапанаў разгледжаны ніжэй);
• непасрэдна на клапан усталёўваецца сервопривод і злучаецца з тэрмастатам. На прыладу падаецца харчаванне.

Звярніце ўвагу! У 4-жыльных сервоприводах 1 кантакт прадугледжаны для магчымага падлучэння іншых прылад.

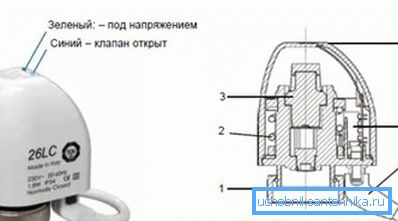

Калі ўсе работы па падключэнню выкананы правільна, то на галоўцы сервопривода павінен загарэцца святлодыёд, паводле яго колеры можна меркаваць аб становішчы:

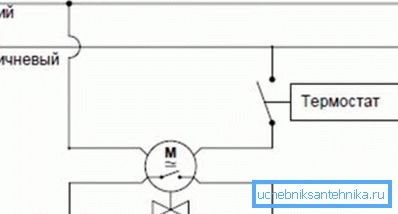

• сіні колер кажа пра тое, што на дадзены момант прылада абясточана, гэта значыць яно знаходзіцца ў адкрытым стане;
• зялёны індыкатар паведамляе аб падачы напругі на прыладу, то ёсць сервопривод зачынены.

Выкарыстанне двух- і троххадовых клапанаў

Сервопривод можа выкарыстоўвацца з двух-, трох-і четырехходовыми клапанамі. У сістэмах ацяплення часцей за ўсё выкарыстоўваюцца першыя 2 тыпу клапанаў.

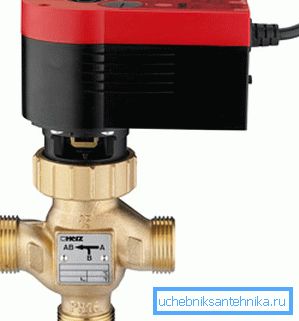

Двухходовые клапаны з сервоприводом, як правіла, ўсталёўваюцца перад радыятарамі. Такая прылада мае толькі ўваход і выхад, а змена прахаднога адтуліны дазваляе рэгуляваць праходжанне цепланосбіта праз клапан. Ўстаноўка рэгулюе прылады выконваецца сваімі рукамі.

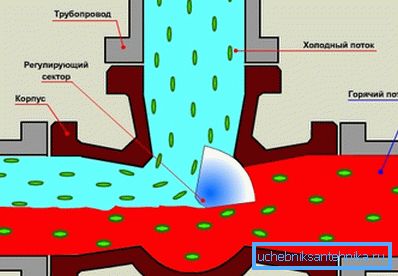

Троххадовых падаюць значна больш магчымасцяў. Ўстаноўка сервопривода дазваляе не толькі рэгуляваць ток цепланосбіта праз яго, але і пры неабходнасці ізаляваць ацяпляльныя контуры адзін ад аднаго.

Звярніце ўвагу! Падзел ацяпляльных контураў проста неабходна пры выкарыстанні звычайнага радыятарнага і нізкатэмпературнага ацяплення (цёплая падлога).

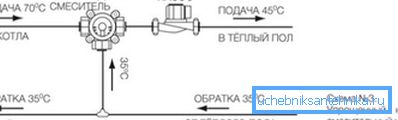

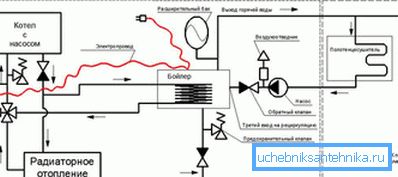

Пры терморегулировке сервопривод на 3-хадавым клапане можа, напрыклад, арганізаваць падмешвання ў пададзеную трубу вады з обратку. Гэта дае 100% -ную гарантыю, што занадта гарачы цепланосбіт не патрапіць у ацяпляльны прыбор.

падвядзенне вынікаў

Выкарыстанне сервоприводов дазваляе дасягнуць высокай гнуткасці рэгулявання ацяпляльнай сістэмы. Пры гэтым кошт такога прылады невысокая, а прастата ўстаноўкі толькі дадае яму папулярнасці. Такая сістэма ацяплення дазволіць адэкватна і хутка рэагаваць на найменшы змяненне тэмпературы ў доме (см.также артыкул Усталёўка ацяплення: парады па выбары кампанентаў аўтаномнай сістэмы).

На відэа паказаны прыклад ўстаноўкі сервопривода на калектар ацяплення.
