Шаравыя краны для ацяплення: канструкцыйныя асаблівасці,

Любая сістэма цеплазабеспячэння складаецца з таго ці іншага колькасці розных вузлоў, прызначаных для выканання тых ці іншых задач. Але менавіта краны для ацяплення з'яўляюцца найбольш важнымі кампанентамі сістэмы, так як з іх дапамогай кантралюецца падача цепланосбіта.

На рынку прадстаўлены шырокі асартымент рознай запорной арматуры, якая адрозніваецца прапускной здольнасцю, пасадачным дыяметрам, намінальным і максімальна дапушчальным ціскам, матэрыялам вырабу і г.д. Што выбраць сярод разнастайнасці рашэнняў, прадстаўленых на рынку?

Канструкцыйныя адрозненні запорных механізмаў шаравога тыпу

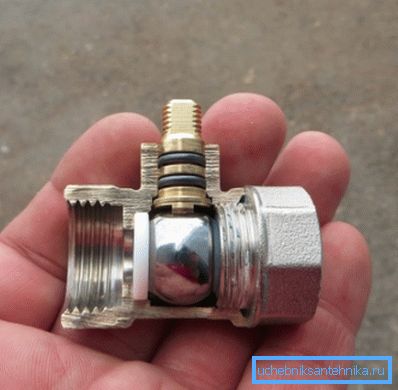

Шаравыя (ігольчатых) краны атрымалі сваю назву ў адпаведнасці з формай клапана, які ўяўляе сабой шар са скразной адтулінай.

Інструкцыя эксплуатацыі прылады простая:

• За кошт павароту вакол сваёй восі скразную адтуліну на шары супадае з адтулінамі на корпусе, праз якія праходзіць цепланосбіт.
• Дадатковае кручэнне вентыля прыводзіць да таго, што адтуліны, праз якія праходзіць цепланосбіт не супадаюць і падача спыняецца.

Такім чынам, шаравыя краны для ацяплення мае два асноўных рабочых становішча, а менавіта, «закрытая» і «адкрыта». Прамежкавыя становішча, пры якіх напор падаецца аслаблена, як правіла, не прадугледжаныя.

У адпаведнасці з канфігурацыяй прапускнога адтуліны адрозніваюцца наступныя разнавіднасці:

• простыя мадыфікацыі з прамым адтулінай;
• троххадовых мадыфікацыі з L-вобразным адтулінай;
• троххадовых мадыфікацыі з T-вобразным адтулінай.

Важна: Для адключэння батарэі ад ацяпляльнай сістэмы, у якасці запорной арматуры, часцей за ўсё, прымяняюцца мадыфікацыі з прамым адтулінай.

У адпаведнасці з тыпам злучэння краны бываюць наступных тыпаў:

• Запорная арматура фланцавага тыпу - ужываецца як у бытавых, так і ў прамысловых сістэмах. Фланцавых краны надзейныя і трывалыя, а таму разлічаны на доўгатэрміновую працу ў сістэмах з павышаным ціскам.

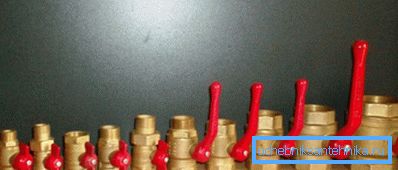

• Запорная арматура муфтового тыпу выкарыстоўваецца ў бытавым апале. Гэтыя прылады атрымалі назву з-за канструктыўных асаблівасцяў мацавання.

Муфтовые краны падбіраюцца пад канкрэтна ўзятую ацяпляльную сістэму зыходзячы з параметраў прапускной здольнасці і максімальнага працоўнага ціску ў сеткі.

У адпаведнасці з прапускной здольнасцю, шаравыя краны падпадзяляюцца на наступныя мадыфікацыі:

• стандартныя прылады характарызуюцца прапускной здольнасцю да 80%;
• полнопроходные прылады адкрываюцца цалкам і практычна не перашкаджаюць плыні цепланосбіта.

Важна: У бытавых ацяпляльных сістэмах для забеспячэння максімальнай цеплааддачы радыятараў мэтазгодна ўсталёўваць полнопроходную запорную арматуру. Такія прылады ў адкрытым выглядзе не будуць перашкаджаць прасоўванні цепланосбіта.

Выбар у адпаведнасці з тыпам вытворчых матэрыялаў

Ігольчатых кран для ацяплення падбіраецца не толькі зыходзячы з асаблівасцяў і параметраў канкрэтна ўзятай сістэмы, але і ў адпаведнасці з тыпам вытворчых матэрыялаў.

Сёння на рынку прадстаўлены наступныя разнавіднасці:

• Мадыфікацыі з корпусам, вырабленым з сталі - характарызуюцца высокай трываласцю, вытрымліваюць істотныя механічныя нагрузкі, але адрозніваюцца нізкай коррозиестойкостью.

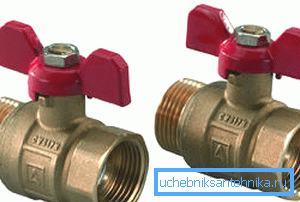

• Латуневыя ці бронзавыя мадыфікацыі - адрозніваюцца пластычнасцю і, як следства, устойлівасцю да механічных нагрузак. Акрамя таго, латуневыя і бороновые вырабы ўстойлівыя да карозіі, а таму рэкамендаваны да ўжывання ў сістэмах з залішняй калянасцю і агрэсіўнасцю цепланосбіта.

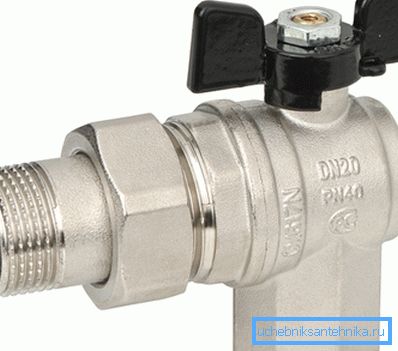

• Мадыфікацыі з нержавеючай сталі ў продажы сустракаюцца вельмі рэдка і каштуюць дорага. Эксплуатацыйны рэсурс такіх канструкцый найбольш працяглы з усіх вышэйпералічаных вырабаў.

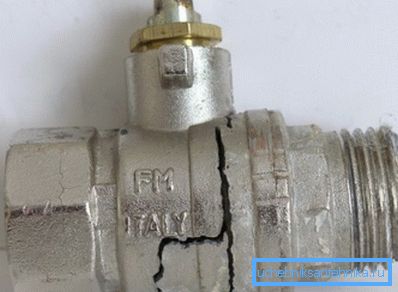

• Мадыфікацыі, вырабленыя з сілуміну, рэалізуюцца як падробка пад латуневую або бронзавы запорную арматуру. Кошт такіх вырабаў невысокая, але і выходзяць з ладу яны хутка.

Сілумін - гэта далікатны матэрыял, які літаральна рассыпаецца ад празмернага механічнага ўздзеяння і крышыцца ад перападу тэмператур.

Адрозніць силуминовые вырабы ад бронзы няпроста, але можна. Дастаткова зрабіць глыбокую драпіну нажом або напільнікам на корпусе крана.

Калі паласа драпіны жёлтая, значыць, гэта латунь ці бронза.

Калі паласа драпіны белая, то, хутчэй за ўсё, выраб з сілуміну і набываць яго не варта.

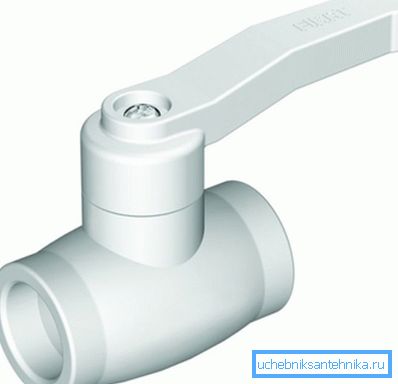

• Мадыфікацыі, вырабленыя з палімерных матэрыялаў, гэта асобная катэгорыя запорной арматуры. Ўсталёўваюцца такія краны на ацяпленне, сабранае з поліпрапіленавых труб метадам зваркі.

Характэрным адзнакай вырабаў з палімерных матэрыялаў з'яўляецца памер большы, чым габарыты металічных аналагаў.

У плане даўгавечнасці палімерныя краны практычна не саступаюць металічным мадыфікацыям, бо не схільныя карозіі. Характэрным прыкладам палімернай запорной арматуры з'яўляюцца краны з корпусам з поліпрапілена.

Як уладкованы кран Маеўскага і для чаго ён выкарыстоўваецца

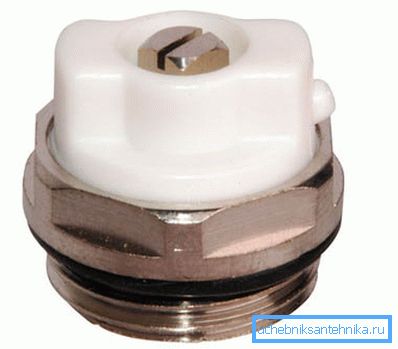

Кран Маеўскага ўяўляе сабой паветраадводнік шаравога тыпу. Прызначэннем прылады з'яўляецца страўлівання паветра і / або цепланосбіта пры залішнім ціску ў сістэме.

Традыцыйна кран Маеўскага усталёўваецца ў верхняй бакавой часткі радыятара, дзе ён ўкручваецца як заглушка. Канструктыўна выраб ўяўляе сабой невялікую шайбу з разьбой па краі. Металічная асяродак аксэсуара ўплаўленыя ў пластыкавы корпус.

Паварот клапана вакол сваёй восі выконваецца з дапамогай спецыяльнага кантавога ключа або з дапамогай шлицевой адвёрткі. Страўлівання залішняга паветра ажыццяўляецца праз бакавое адтуліну.

Інструкцыя страўлівання паветра не ўяўляе сабой нічога складанага:

• Устаўляемы ў пазу адвёртку або апранаем на хваставік ключ.
• Робім сваімі рукамі адзін абарот супраць гадзінны стрэлкі і чуем шыпенне - гэта выходзіць паветра.
• Нацкоўваць паветра варта, кіруючыся паказаннямі манометра на ацяпляльным абсталяванні. Калі ціск дасягне рэкамендуемага ўзроўню (для аўтаномных сістэм не больш за 1,5-2 Бар), кран закрываем па гадзінны стрэлцы.

Важна: Разам з залішняй паветрам з паветраадводнік можа пайсці цепланосбіт, таму адкручваць кран варта, утрымліваючы пад ім невялікую ёмістасць.

Калі ў працэсе зборкі ацяпляльнай сістэмы аказалася, што крана Маеўскага няма, можна абыйсціся устаноўкай звычайнага шаравога крана.

Але, такое рашэнне мае шэраг недахопаў:

• Па-першае, звычайны кран будзе выглядаць грувастка і не эстэтычна.
• Па-другое, звычайная запорная арматура не забяспечыць належнага камфорту пры страўлівання паветра, так як выпускное адтуліну такіх аксесуараў вяліка.

Важна: Кран Маеўскага - гэта паветраадводнік механічнага тыпу, які патрабуе непасрэднага ўдзелу чалавека ў кантролі параметраў ціску. Нароўні з механічнымі прыладамі ў продажы ёсць аўтаматычныя паветраадводнік, якія спрацоўваюць самі, калі ціск у сістэме перавышае дапушчальную норму.

выснову

У артыкуле мы пералічылі асноўныя разнавіднасці шаравых кранаў, а таксама разгледзелі іх канструктыўныя і эксплуатацыйныя асаблівасці. Цяпер вы можаце прыняць правільнае рашэнне аб тым, якая запорная арматура можа спатрэбіцца для рэалізацыі тых ці іншых ацяпляльных сістэм (см.также артыкул Рамонт сістэмы ацяплення - клапоцімся пра «здароўе» ацяпляльнай сістэмы).

Больш карыснай інфармацыі можна знайсці, прагледзеўшы відэа ў гэтым артыкуле.
