Што такое каміны з вадзяным ацяпленнем

Як для вялікіх асабнякоў і катэджаў, так і для маленькіх прыватных домікаў на загарадным участку вельмі зручна і выгадна выкарыстоўваць ацяпляльныя каміны з вадзяным контурам. Акрамя грэе катла вы таксама атрымліваеце эстэтычнае дадатак да дызайну інтэр'еру памяшкання.

Характэрна, што такія Ацяпляльнікі атрымаецца выкарыстоўваць у любы час года, не робячы прывязкі да агульнага контуры - вы заўсёды зможаце пагрэцца ў ачага, калі ён будзе працаваць у аўтаномным рэжыме, без нагрэву цепланосбіта. Ніжэй мы правядзем кароткі агляд такіх агрэгатаў, даведаемся пра спосаб іх мантажу і ў дадатак паглядзім караценькі відэа ролік па гэтай тэме.

Термокамины

Заўвага. Такія назвы, як каміны з вадзяным контурам або з вадзяной кашуляй, термокамины - усё гэта ставіцца да абмяркоўваецца намі тэме і мае адно і тое ж значэнне.

прынцып прылады

• Па вялікім рахунку любой камін, гэта мадыфікацыя печы і яго зможа збудаваць сваімі рукамі любой пячнік або нават хатні умелец, знаёмы з асновай цаглянага мура і які мае чарцёж перад вачыма. Бо гэтая канструкцыя ўяўляе сабой не што іншае, як топку адкрытага тыпу з спрошчаным комінам, але калі там зверху добраўпарадкавана вадзяны кашуля, то топка, натуральна, робіцца закрытага тыпу.
• Калі топка адкрытага тыпу, то цяпло з яе адразу ж аддаецца ў памяшканне, але пры гэтым палова гэтай энергіі папросту вылятае ў трубу ў прамым сэнсе гэтага выказвання. Таму наяўнасць вадзянога катла патрабуе пэўнай герметызацыі (топачныя дзверцы) і максімальнай затрымкі выраблянага цяпла ўнутры канструкцыі. У выпадку, калі вы правільна разлічылі канструкцыю, то яе каэфіцыент карыснага дзеяння можа даходзіць да 85%, а гэта ўжо паказчык некаторых мадэляў цвёрдапаліўных, дызельных, электрычных і бытавых газавых катлоў ацяплення!
• Але ў каміне вадзяной кацёл не зусім звычайнага тыпу, ён збольшага ўяўляе сабой набор сазлучаных паміж сабой металічных трубак, размешчаных па сценах і на столі топкі. Ну і, вядома, знаходзяцца яны ў сярэдзіне падвойнага металічнага кажуха, гэта значыць, па-за зонай дзеяння адкрытага агню. У якасці паліва ў дадзеным выпадку могуць быць выкарыстаны дровы, брыкеты, палеты, а таксама каменны і драўняны вугаль.

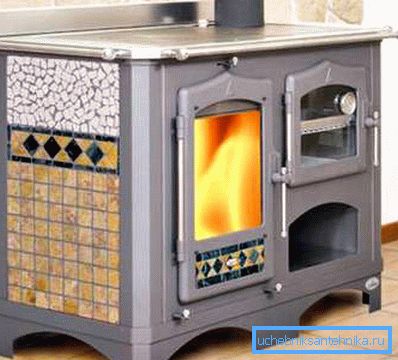

вадзяны кашуля

Для таго каб усталяваць у канструкцыю сістэму трубчастага тыпу, вам трэба падрыхтаваць для гэтага пасадачных месцаў. І яго, як правіла, робяць з ліставай кацельні сталі таўшчынёй 4-5 мм або з чыгуну, толькі тут таўшчыню варта павялічыць да 7-8 мм.

З вонкавага боку такі корпус пакрываюць цеплатрывалых фарбай, альбо абкладваюць дэкаратыўным цэглай, але, тым не менш, пакрыццё фарбай не будзе лішнім, нават калі метал будзе зачынены дэкаратыўнай аздабленнем.

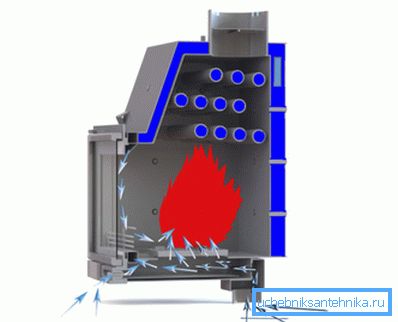

Вадзяны кашуля можа быць, як з саміх металічных лістоў, так і з сістэмы сазлучаных паміж сабой трубак, як на фота вышэй. На ККД гэта істотнага ўплыву не акажа, але вось эксплуатацыйны рэсурс у трубчастай сістэмы, закрытай металам, будзе, як мінімум, у два разы вышэй з-за паніжэння верагоднасці прагаранне сценак.

Улічваючы тое, што метал з'яўляецца выдатным правадніком цяпла, той факт, што трубкі будуць адгароджаныя ад адкрытага полымя сталёвы або чыгуннай перагародкай - ніяк не паўплывае на нагрэў вады ў сістэме. Хіба што вельмі малая доля ККД будзе выдаткавана на абаграванне самой перагародкі.

Заўвага. У металічным кажусе утворыцца гарачае паветра і калі яго адвесці ў памяшканне, абсталяваўшы для гэтага спецыяльныя каналы, то ў тым пакоі, дзе будзе ўсталяваны камін, радыятары наогул не спатрэбяцца.

Пиролизные каміны

Заўвага. Перш за ўсё, давайце разбярэмся з тэрміналогіяй і ўразумець для сябе, што піролізу называецца тэрмічны распад арганікі на больш лёгкія малекулы, гэта значыць, калі казаць простай мовай, то дым, які ўтвараецца ў выніку гарэння арганічных рэчываў, як раз і з'яўляецца прадуктам працэсу піролізу.

А вось зараз давайце разбярэмся, што можа даць піроліз ў ацяпляльных канструкцыях.

1. Па-першае, прадукт піролізу ўяўляе сабой часцінкі арганічнага рэчыва, якія яшчэ не згарэлі да канца, такім чынам, іх можна спаліць, атрымаўшы дадатковую цеплавую энергію.
2. А па-другое, дым - гэта другаснае цёпла і замест таго, каб адводзіць яго ў комін, можна гэтую энергію выкарыстоўваць, павялічваючы тым самым ККД усяго ацяпляльніка.

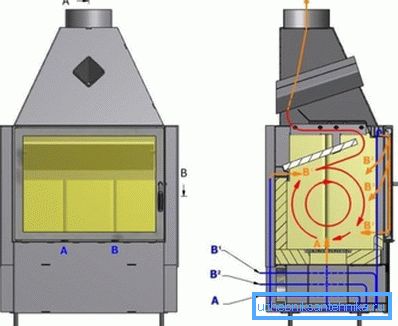

Звярніце ўвагу на верхні малюнак - там вы бачыце газогенераторные топку ў разрэзе, дакладней, там дзве топкі:

• знізу размешчана памяшканне з абмежаваным доступам паветра для закладкі і спальвання дроў;
• а зверху камера догорания прадуктаў піролізу (дыму).

Для распальвання паветра трапляе ў ніжнюю камеру праз зольніка (A), таксама ён паступае і для абдзімання шкла (B1), а вось канал B2 прызначаны для паступлення гарачага паветра ў пиролизную камеру, дзе адбываецца канчатковае догорание паліва.

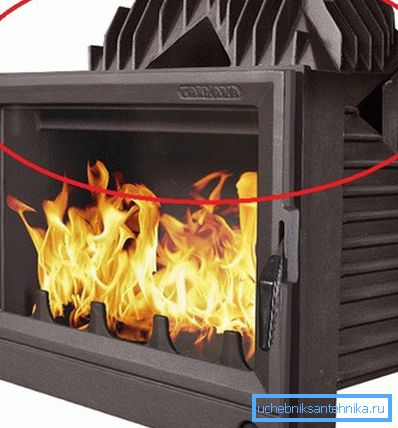

Асноўным перавагай газогенераторные каміна, вядома, з'яўляецца вельмі высокі ККД - часам можа даганяць 100-працэнтную адзнаку і гэта не выдумка, а рэальнасць. Падача паветра ў газогенераторные камеру ажыццяўляецца зверху.

Менавіта таму ў цвёрдапаліўных катлах часцяком топливник размешчаны уверсе, а камера догорания знізу - гэта значна спрашчае канструкцыю. Каб захаваць ККД ад гарэння дроў, топку ў абавязковым парадку абкладваюць шамотным цэглай, і толькі потым дэкаруюць. Хоць цалкам магчыма набыць дэкаратыўны вогнетрывалы цэгла.

некаторыя ўзоры

Металічны PL-190, зроблены ў Польшчы з ліставай кацельні сталі 4-6 мм (у залежнасці ад вузла канструкцыі) уяўляе сабой кутні тып каміна з вадзяной кашуляй і бакавым адчыненнем дзвярэй. Калі асноўныя вузлы выкананы з цеплатрывалых сталі, то рамкі дзверцаў, абмежавальнікі і колосниковая рашотка зробленыя з чыгуну. Дыяметр трубы коміна тут 180 мм, а эмісія CO складае 0,4%, пры тэмпературы на выхадзе з16? C.

Плот паветра ў дадзенай канструкцыі ажыццяўляецца з боку вуліцы, а ацяпленне ажыццяўляецца дровамі, брыкетамі і пялеты ў бесперапынным рэжыме гарэння. Працоўны ціск у вадзяніку контуры з аб'ёмам 32л інструкцыя прадугледжвае да 8 бар, намінальная магутнасць 8 Вт, ККД 75%. Агрэгата дастаткова для ацяплення плошчы на ​​100 м2.

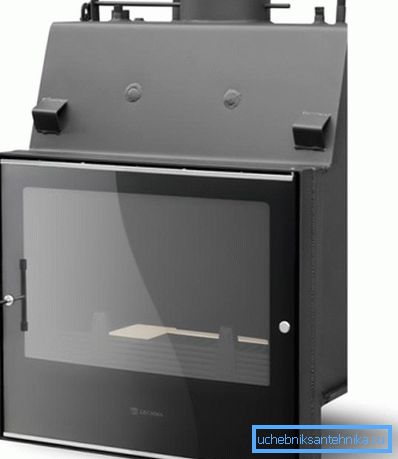

Металічны PL-190, зроблены ў Польшчы з ліставай кацельні сталі 4-6 мм (у залежнасці ад вузла канструкцыі) уяўляе сабой прамы тып каміна з вадзяной кашуляй і бакавым адчыненнем дзвярэй. Калі асноўныя вузлы выкананы з цеплатрывалых сталі, то рамкі дзверцаў, абмежавальнікі і колосниковая рашотка зробленыя з чыгуну. Дыяметр коміна тут 180 мм, а эмісія CO складае 0,4%, пры тэмпературы на выхадзе з16? C.

Плот паветра ў дадзенай канструкцыі ажыццяўляецца з боку вуліцы, а ацяпленне ажыццяўляецца дровамі. Брыкетамі і пялеты ў бесперапынным рэжыме гарэння. Працоўны ціск у вадзяніку контуры з аб'ёмам 31-64 л інструкцыя прадугледжвае да 8 бар, намінальная магутнасць 12, 15, 19 Вт, ККД 75%. Агрэгата дастаткова для ацяплення плошчы на ​​200 м2.

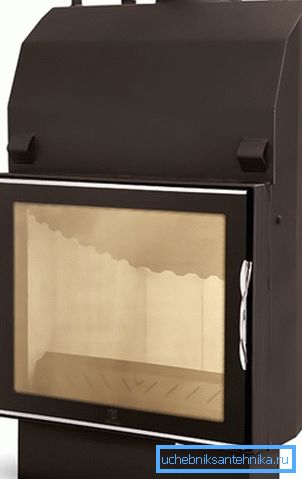

PL-210 ECO вонкава і па матэрыялах вырабу вельмі падобны на свае аналагі, толькі газогенераторные прынцып гарэння ў корані мяняе яго паказчыкі. Так, дыяметр коміна тут ужо 200 мм, эмісія CO 0,11%, а сярэдняя тэмпература газаў на выхадзе ўжо 268? і ККД 78%. Вядома, яго кошт амаль у два разы вышэй, затое тут велізарная эканомія паліва.

заключэнне

Усталёўваючы камін з вадзяным ацяпленнем у сваім доме, вы здабываеце не проста крыніца цяпла, а ўтульнае месца для адпачынку ў халодны ці нават халодны час года. Акрамя таго, вы можаце яго не толькі купіць, але скласці самастойна, выкарыстоўваючы прынцыпы, названыя вышэй. Поспехаў!
