Што такое межосевое адлегласць у радыятарах ацяплення:

Адлегласць паміж калектарамі радыятара з'яўляецца адной з важных тэхнічных характарыстык, ад якой залежаць габарыты вырабы. Памеры ўплываюць на магчымасць мантажу, асабліва калі батарэю плануецца размясціць у нішы або пад акном. Правільна абраны памер вырабы не парушыць асноўных эксплуатацыйных нормаў, ад якіх залежыць нармалёвая цеплааддача.

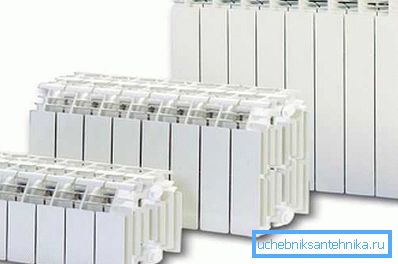

Ацяпляльныя прыборы рознай вышыні

Агульны агляд тыпаў радыятараў і іх габарытаў

Можна вылучыць некалькі асноўных груп батарэй ацяплення, адрозныя асаблівасцямі канструкцыі:

  1. секцыйныя.
  2. панэльныя з сталі і біметалічныя.
  3. конвекторного.
  4. аўтарскія мадэлі, вырабленыя на заказ, якія маюць ні на што не падобныя формы, але выконваюць свае функцыі.

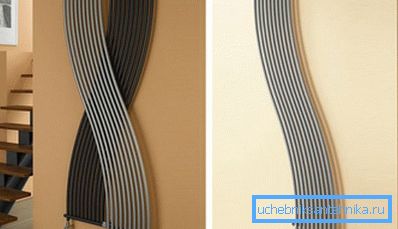

На фота - арыгінальны ацяпляльны прыбор

Які выкарыстоўваецца матэрыял і канструкцыйныя асаблівасці ацяпляльных прыбораў вызначаюць:

  • ўстойлівасць да гідраўдар;
  • карозіі;
  • запарушванню і адкладу шумавіння;
  • інтэнсіўнасць цеплааддачы і іншыя складнікі поспеху.

Што ж тычыцца памеру, то розніца вышыні паміж верхнім і ніжнім калектарам (межосевое адлегласць) ўплывае на магчымасць ўстаноўкі ацяпляльнага прыбора. Часцей за ўсё іх усталёўваюць у нішах пад вокнамі, калі аконны праём досыць вялікі, то высокая батарэя проста не змесціцца.

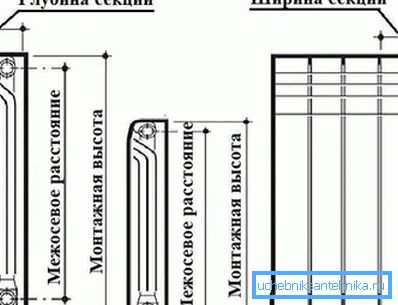

На схеме паказана межосевое адлегласць

Гэты параметр асабліва важны для сістэм з натуральнай цыркуляцыяй. Справа ў тым, што ціск у сістэме ствараецца за кошт перападу па вышыні паміж падачай вады ў батарэю і катлом, чым гэтая велічыня больш, тым больш і натуральнае ціск у трубах.

Звярніце ўвагу! Напрыклад, межосевое адлегласць радыятараў ацяплення 250 мм мае сэнс выбіраць толькі пад вельмі нізкія падваконнікі. У такім выпадку ўсталяваць батарэі можна будзе нават пад падваконнік вышынёй 50-60 см.

Прыклад батарэі ў пакоі з вялікімі вокнамі

Панэльныя ацяпляльныя прыборы ўяўляюць сабой цельносварной канструкцыю са змеявіком-цепланосбітам паміж двух рабрыстых панэляў з зазорам паміж імі да 1 см. Такая паверхню павялічвае плошчу нагреваемой паверхні і яе цеплааддачу - выпраменьванне плюс канвекцыя. Мізэрная ёмістасць спрыяе хуткай цеплааддачы - ККД дасягае 75%, але і астываюць яны таксама хутка.

Недахоп панэльных вырабаў заключаецца:

  • у іх уразлівасці гідраўдар, што робіць іх непрыдатнымі да выкарыстання ў цэнтральных сістэмах ацяплення;
  • коррозируют ад кіслай вады;
  • нельга надоўга зліваць ваду з прычыны той жа карозіі, але ўжо ў кантакце з кіслародам.

Секцыйныя батарэі добрыя магчымасцю іх канструктыўнага змены - павелічэнне / памяншэнне колькасці секцый для змены магутнасці або рамонту. На змену традыцыйнаму хрупкаму, але даўгавечнаму чыгуну з высокай інэртнасцю прыйшлі біметалічныя прылады.

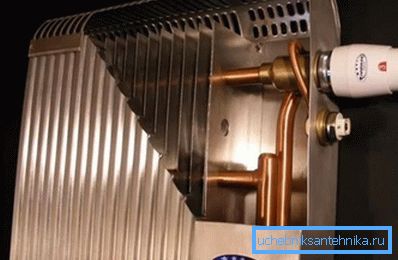

На фота - прылада біметалічныя ацяпляльніка

У іх цепланосбіт праходзіць па сталёвых трубкам, якія маюць алюмініевае оребренной, якое валодае высокай цеплаправоднасцю.

Біметалічныя батарэя - гэта ўвасабленне двух вартасцяў у адным вырабе, а менавіта:

  • сталь вытрымлівае нестабільнае ціск і агрэсіўную асяроддзе;
  • алюміній вокамгненна рэагуе на змену тэмпературы.

Звярніце ўвагу! З недахопаў адзначыць можна хіба што кошт. Кошт біметалічныя радыятары можа ў 2-3 разы перавышаць аналаг з чыгуну або сталі.

Пры выбары біметалічных батарэй даводзіцца ўлічваць яшчэ і дыяметр вертыкальных і гарызантальных каналаў, а не толькі межосевое адлегласць. Што ж тычыцца габарыты, то самымі хадавымі можна лічыць мадэлі з розніцай паміж ниппельными адтулінамі 500 мм (пры гэтым поўная вышыня ацяпляльнага прыбора складае 570 мм).

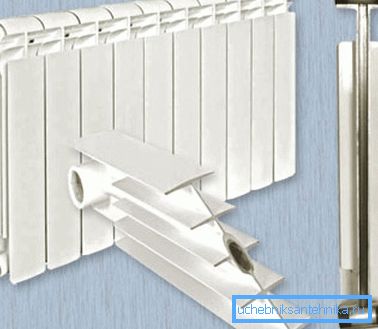

На фота бачныя гарызантальныя і вертыкальны канал, пры дрэнным якасці цепланосбіта яны не павінны быць занадта вузкімі

А вось у вакуумных батарэях паняцце «межосевое адлегласць» проста не існуе. Справа ў тым, што ў іх выкарыстоўваецца ўсяго толькі 1 праточная труба, праз якую цыркулюе цепланосбіт, а раўнамерны прагрэў паверхні дасягаецца за кошт выпарэння легкокипящей вадкасці.

Трубчастыя батарэі - рэгістры, пераўзыходзяць секцыйныя па кампактнасці і разнастайнасці формаў. Адсутнасць працёкаў на стыках забяспечваецца зваркай фрагментаў, яны вытрымліваюць працоўны ціск да 15 атм., Але тонкія сценкі дрэнна трымаюць гідраўдар. Рэгістры цалкам можна вырабіць сваімі рукамі, выбраўшы адвольны крок паміж трубамі.

Больш падрабязна аб габарытах радыятараў

У тэхнічнай дакументацыі на ацяпляльныя прыборы апроч цеплавой магутнасці абавязкова паказваюцца яшчэ і габарыты, а таксама межосевое адлегласць. У залежнасці ад тыпу, а таксама ад вытворцы габарыты ацяпляльных прыбораў могуць адрознівацца

біметалічныя радыятары

З усіх памераў батарэі адлегласць паміж калектарамі можна лічыць вызначальным - менавіта ад яго залежыць памер вырабы. І калі даўжыню секцыйных прыбораў можна вар'іраваць, то вышыня можа стаць каменем перапоны. Гэты параметр пазначаецца лічбай пасля назвы мадэлі, напрыклад, ALUX 200. Стандартнае межосевое адлегласць у алюмініевых радыятараў складае 350 і 500 мм, але гэтая лічба можа вар'іравацца ад 200 да 800 мм.

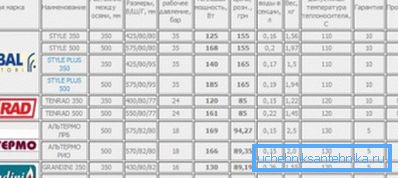

Характарыстыкі ацяпляльных прыбораў папулярных вытворцаў

Напрыклад, у італьянскіх секцыйных мадэлях ALUX 200 пры аднолькавай вышыні 245 мм і глыбіні 100 мм кожная секцыя даўжынёй 80 мм з магутнасцю 92 Вт. Максімальная даўжыня складае 1280 мм (16 секцый) з магутнасцю 1472 Вт. Мадэль ALUX 350 вышынёй 395 мм мае такія ж габарыты і колькасць секцый, з магутнасцю па 138 Вт, ALUX 500 мае вышыню 545 мм з магутнасць секцыі 179 Вт.

Стандартны дыяпазон памераў біметалічных батарэй ўключае межосевого адлегласці ад 200 да 500 мм. Але вось вышыня прыбора можа трохі адрознівацца ў залежнасці ад вытворцы. Напрыклад, пры значэнні гэтага параметру 500 мм у Rifar Monolit вышыня складае 577 мм, а ў мадэлі Germanium Neo - 560 мм.

Біметалічныя радыятары з межосевым адлегласцю 450 мм не выпускаюцца. Так што прыйдзецца набыць найбольш блізкі па памеры ацяпляльны прыбор.

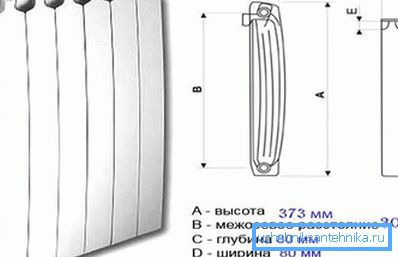

Асноўныя габарыты біметалічныя ацяпляльніка

Звярніце ўвагу! У выпадку калі вышыня труб не адпавядае межосевого адлегласці, заўсёды можна звесці ці развесці іх. Важна толькі, каб пераход быў плыўным, а не пад вуглом 90 ?.

Канструкцыя біметалічныя радыятары прадугледжвае акрамя 2 гарызантальных трубак яшчэ і больш тонкія вертыкальныя сталёвыя трубкі, па якіх цыркулюе цепланосбіт. Але ў невысокіх мадэлях іх можа і не быць. Напрыклад, пры вышыні ацяпляльнага прыбора парадку 20 см ён выдатна прагрэецца і ад 2 гарызантальных труб.

У нізкім ацяпляльным прыборы няма патрэбы ў вертыкальных трубках

чыгунныя радыятары

Такія мадэлі лічацца класікай і выкарыстоўваюцца ўжо больш за 150 гадоў, вядома, знешні выглядзе зведаў істотныя змены, але сама ідэя засталася ранейшай. На гэты тып батарэй нават выпушчаны асобны нарматыў - ДАСТ 8690-94.

Згодна з гэтым дакументам дыяпазон адлегласцяў паміж ниппельными адтулінамі складае ад 300 да 800 мм, пры гэтым поўная вышыня прыбора складае ад 400 да 900 мм.

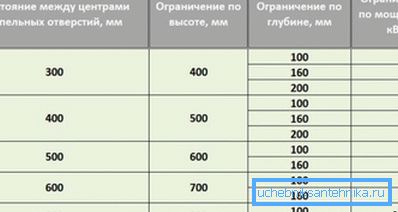

Памеры чыгунных ацяпляльных прыбораў

Што ж тычыцца разнавіднасцяў такіх ацяпляльных прыбораў, то выпускаюцца мадэлі з 1, 2 і в е каналамі, таксама можа адрознівацца і форма саміх секцый. Для таго, каб не блытацца пры выбары батарэі дастаткова проста ведаць асаблівасці маркіроўкі прылады.

Згодна з ДАСТ 8690-94 пры маркіроўцы паказваюцца такія параметры радыятара як:

  • яго глыбіня;
  • адлегласць паміж цэнтральнымі восямі ниппельных адтулін;
  • бо ціск у ацяпляльнай сістэме значнае, то ў маркіроўцы абавязкова запісваецца і максімальнае працоўны ціск;

Звярніце ўвагу! Чыгун - матэрыял далікатны, таму дрэнна пераносіць гідраўдар. Калі ў ацяпляльнай сістэме такія з'явы не рэдкасць, то ад чыгунных батарэй лепш адмовіцца і выбраць сталёвы або біметалічны аналаг.

  • паказваецца колькасць секцый, а таксама выкарыстаны нарматыў.

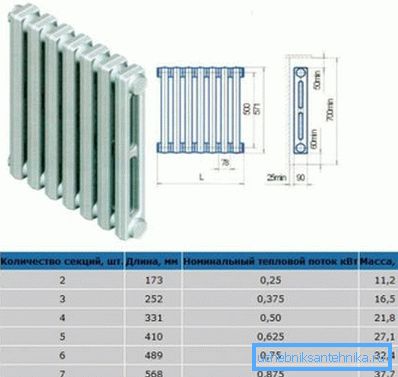

Характарыстыкі класічнай чыгуннай батарэі

Калі патрабуецца падабраць межосевое адлегласць радыятара ацяплення 450, то можна выбраць батарэю з бліжэйшым значэннем гэтага параметру 400 мм і трохі звесці трубы. Нарматыў не прадугледжвае выпуск ацяпляльных прылад з адлегласцю паміж ниппельными адтулінамі 450 мм.

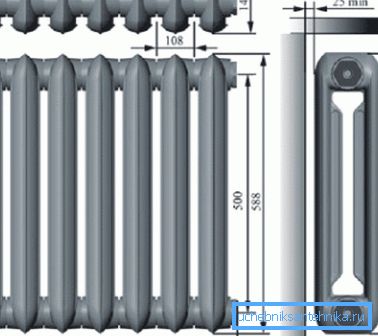

Поўныя памеры чыгуннай батарэі

У маркіроўцы звычайна паказваецца і цеплавая магутнасць адной секцыі. Напрыклад, запіс МС-140М-500-0,9 азначае, што адна секцыя здольная аддаць 140 Вт цяпла, межосевое адлегласць складае 500 мм, працоўны ціск - 9 атмасфер.

алюмініевыя радыятары

Асноўным адрозненнем алюмініевых радыятараў ад біметалічных можна лічыць тое, што трубкі, каркаса, па якіх перамяшчаецца цепланосбіт, выраблены з алюмініевага сплаву. У біметалічных яны выраблены з сталі або з медзі, а алюміній выкарыстоўваецца толькі для оребренной.

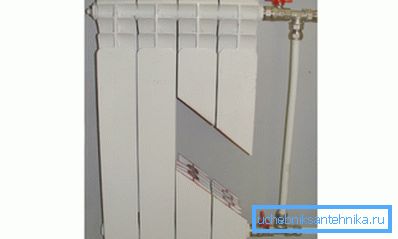

Алюмініевы радыятар у разрэзе

Што тычыцца дыяпазону памераў, то мінімальнай велічынёй можна лічыць 150 мм, а верхні парог абмежаваны 800 мм паміж восямі ниппельных адтулін.

Адпаведна памерах змяняецца і магутнасць батарэі:

  • малыш вышынёй 150 мм падыдзе для дамоў з вялікімі вокнамі, ён не будзе перакрываць выгляд з акна. У камплекце ідуць ножкі так што мацаваць яго да сцяны не прыйдзецца;
  • буйныя памеры 700-800 мм валодаюць высокай цеплааддачай за кошт развітой паверхні радыятара;
  • але самымі хадавымі можна лічыць памеры 400-500 мм паміж восямі ниппельных адтулін. Менавіта такія батарэі выкарыстоўваюцца ў большасці кватэр.

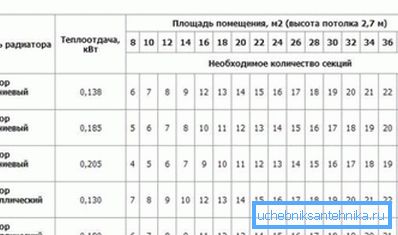

Характарыстыкі алюмініевых батарэй папулярнага вытворцы

Асобна варта вылучыць вертыкальныя радыятары ацяплення. Калі пад акном размяшчаць ацяпляльны прыбор не зусім зручна, то інструкцыя па афармленні памяшкання дапускае размясціць у куце вертыкальны радыятар. У шырыню ён зусім невялікі (літаральна 5-7 секцый), але вось вышыня можа дасягаць 2 метраў.

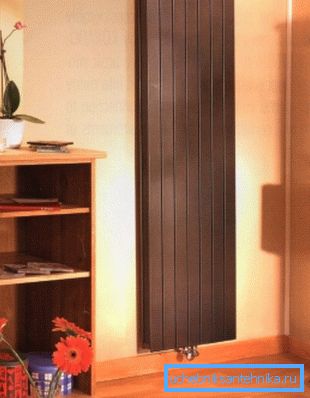

Прыклад высокай батарэі ацяплення

У выпадку з алюмініевымі радыятарамі межосевое адлегласць складае ад 1200 да 2000 мм. Праўда, эфектыўнасць такой батарэі ў параўнанні з звычайнай некалькі ніжэй, бо частка яе знаходзіцца ў верхняй частцы пакоя, дзе тэмпература некалькі вышэй, чым у падлогі.

Габарыты сталёвых радыятараў

Габарытныя памеры панэльных сталёвых радыятараў знаходзяцца ў дыяпазоне 20 - 90 см, а межосевое адлегласць на 5-7 гл менш, чым вышыня. Выпускаюцца прылады з межосевым адлегласцю 450 мм, такі тыпаразмер адсутнічае ў чыгунных, біметалічных аналагаў.

Сталёвыя радыятары таксама могуць быць вертыкальнымі, максімальная вышыня ў такім выпадку можа быць і 2-3 метра. Але часцей выкарыстоўваюцца звычайныя мадэлі.

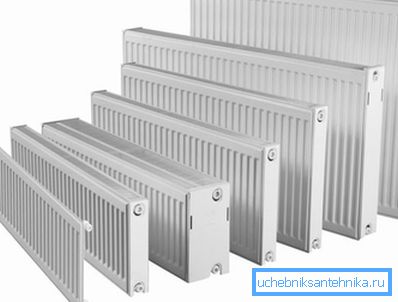

Вышыня і таўшчыня сталёвых батарэй змяняецца ў шырокім дыяпазоне

Таксама менавіта з сталёвых труб вырабляюцца рэгістры (гэта тлумачыцца лёгкасцю зваркі сталі і яе трываласцю). Але якія-небудзь абмежаванні для такога тыпу ацяпляльных прыбораў адсутнічаюць, а дыяметр падбіраецца зыходзячы з жадання заказчыка, а таксама цеплааддачы ацяпляльніка.

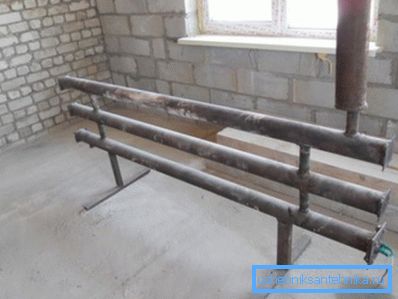

Самаробны рэгістр з сталёвых труб

У завяршэнне

Міжвосевая адлегласць - важны параметр у любым сучасным радыятары. Ад гэтага памеру залежыць вышыня прыбора, а значыць і магчымасць яго ўстаноўкі ў нішу пад акном. Дыяпазон тыпаразмераў сучасных радыятараў дазволіць устанавіць іх як у звычайнай кватэры, так і пад вялікім акном.

Відэа ў гэтым артыкуле змяшчае шэраг карысных саветаў па выбары радыятара ацяплення для дома.
