Сістэма апалы з натуральнай цыркуляцыяй: 2 спосабу мантажу

Незалежна ад тыпу выкарыстоўванага катла, для эфектыўнага абагрэву дому ці кватэры трэба правільна арганізаваць цыркуляцыю цепланосбіта па ўсталяваных у жыллё трубах і радыятарам. Найбольш эфектыўная і шырока распаўсюджаная гравітацыйная сістэма. Аб прынцыпах яе працы, якія існуюць разнавіднасцях, а таксама тое, як сканструяваць ацяпленне з натуральнай цыркуляцыяй сваімі рукамі пойдзе гаворка ніжэй.

Прынцып працы

Існуе дзве асноўныя схемы ўладкавання інжынерных сетак ацяплення:

1. Сістэма абагравання з прымусовай цыркуляцыяй. У гэтым выпадку выкарыстоўваецца помпавае абсталяванне, дзякуючы якому і забяспечваецца ток вады ў патрэбным кірунку. Недахопамі такога рашэння з'яўляецца шум, вырабляны электрычнымі прыладамі, а таксама залежнасць ацяплення ад наяўнасці электрычнай энергіі.
2. Апал хаты з натуральнай цыркуляцыяй. У гэтым выпадку ток вады ад катла да радыятараў ацяплення і назад забяспечваецца змяненнем тэрмадынамічных характарыстык вадкасці.

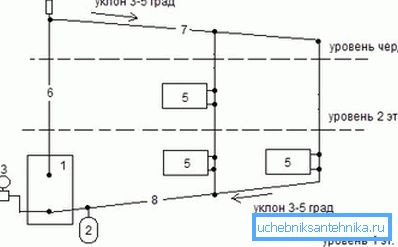

Сутнасць яе функцыянавання складаецца ў наступным: вада пры награванні пашыраецца, у выніку чаго яе шчыльнасць памяншаецца, і вадкасць як бы выштурхваецца ў верхнюю частку ацяпляльнай сістэмы. Па меры астывання цепланосбіт па выкладзеным нахільна трубах паступова вяртаецца да катла, пасля чаго цыкл аднаўляецца.

Звярніце ўвагу! Натуральная цыркуляцыя ацяплення магчымая толькі пры правільна змантаваных трубах і наяўнасці пашыральнага бака. Апошні неабходны для выдалення паветра з радыятараў ацяплення і стварэння патрэбнага ціску ў інжынернай сеткі.

Да недахопаў апісванай схемы варта аднесці тое, што сістэма вадзяніка апалы з натуральнай цыркуляцыяй мае немалую инерциональность і дрэнна падыходзіць для нагрэву памяшканняў вялікай плошчы (100 кв. Метраў і вышэй) або дамоў з 5 і больш пакоямі.

цыркуляцыйны напор

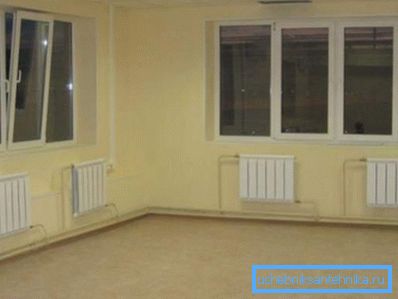

Для таго каб цеплаабмен, арганізаваны з дапамогай цепланосбіта, быў найбольш эфектыўны, неабходна правільна выканаць разлік сістэмы ацяплення з натуральнай цыркуляцыяй.

Пры гэтым важна ўлічыць наступныя паказчыкі:

• розніца вышынь паміж размяшчэннем цеплаабменніка катла і зліўным адтулінай самага ніжняга радыятара ацяплення - чым больш гэтае значэнне, тым лепш будзе цыркуляваць вадкасць;
• тэмпература, да якой разаграваецца вада ў камеры газавага, электрычнага або цвёрдапаліўнага катла - чым больш розніца, тым больш эфектыўна будзе працаваць сістэма;
• вышыня ўстаноўкі радыятараў і кут нахілу трубаправодаў - чым гэты паказчык вышэй, тым больш эфектыўна астылы цепланосбіт будзе пераадольваць унутраны супраціў пры зваротным токе да катла.

Звярніце ўвагу! Ацяпляльны кацёл павінен быць размешчаны ніжэй радыятараў ацяплення, інакш халодная вада не зможа дасягнуць цеплаабменніка. Па гэтай прычыне індывідуальнае ацяпленне натуральнай цыркуляцыяй не выкарыстоўваецца ў гарадскіх кватэрах, так як у іх адсутнічае месца для мантажу награвальніка.

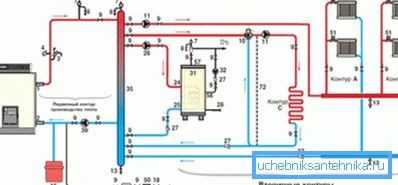

Пры канструяванні любой ацяпляльнай сістэмы неабходна таксама правільна разлічыць магутнасць цэнтральнага элемента - катла - які награвае цепланосбіт, які падаецца ў радыятары ацяплення.

Для гэтага ўжываецца наступная формула:

W = Wуд * S / 10, дзе:

• W - шуканая магутнасць абсталявання, кВт;
• Wуд - каэфіцыент папраўкі на геаграфічны раён (ад 0,7 да 1,5 у залежнасці ад кліматычнай зоны);
• S - плошча ацяпляных памяшканняў, кв.м.

Спосабы канструявання трубаправодаў

Ацяпленне прыватнага дома з натуральнай цыркуляцыяй можа быць зманціравана па двух прынцыпова розных схемах.

Яны адрозніваюцца такімі асаблівасцямі:

• метадам стыкоўкі радыятараў вадзянога ацяплення з магістральнымі трубамі, якія падаюць ваду - існуе однотрубная і двухтрубная схема (кошт апошняга варыянту вышэй прычыны павялічанага выдатку матэрыялаў, аднак, ён і больш эфектыўны);
• месцам пракладкі магістральных вадзяных трубаправодаў - яны могуць знаходзіцца уверсе (вышэй радыятараў) або ўнізе (уздоўж падлогі);
• схемай ўладкавання вадзяных труб - тупіковай (вада падаецца ў кожны радыятар асобна і выдаляецца з яго такім жа спосабам) альбо спадарожнай, калі цепланосбіт, перацякаючы з верхняй ў ніжнюю кропку, праходзіць усе радыятары ацяплення;
• размяшчэннем стояков - яны могуць быць замацаваны гарызантальна і вертыкальна.

Спосаб 1. однотрубной гравітацыйная ацяпляльная сістэма

Натуральнае ацяпленне, выкананае па схеме з адной трубой, можа мець толькі верхнюю разводку магістральных каналаў. У гэтым выпадку, як вынікае з назвы, усталёўваецца якая падае магістраль, куды і вяртаецца вадкасць пасля перацякання праз радыятары ацяплення.

У гэтым выпадку натуральны ток вадкасці арганізуецца дзякуючы рознасці яе тэмператур і, як следства, шчыльнасці.

Калі гравітацыйная сістэма ацяплення мантуецца ў двух- або трохпавярховым доме, па меры павышэння паверхавасці трэба памяншаць плошчу радыятараў ацяплення. У гэтым выпадку, нягледзячы на ​​зніжэнне тэмпературы цепланосбіта, прагрэў будзе раўнамерным.

Трубы ў однотрубной сістэме ацяплення могуць быць устаноўлены двума спосабамі:

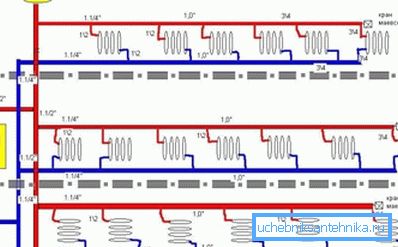

• паралельны - частка вады паступае ў радыятар, а астатні аб'ём цепланосбіта па магістральным каналу праходзіць далей (перавага падобнага рашэння ў тым, што з дапамогай ручной або аўтаматычнай запорной арматуры можна абмежаваць аб'ём гарачай вады, якая падаецца ў ацяпляльную панэль, і, тым самым паменшыць тэмпературу ў пакоі);

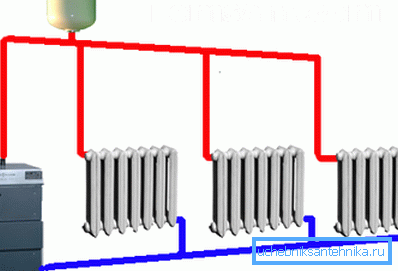

• праточны - у гэтым выпадку ўвесь аб'ём нагрэтай вады працякае праз кожную ацяпляльную панэль у доме (вы не зможаце рэгуляваць аб'ём якая падаецца ў радыятар вады, а таксама цалкам перакрываць яе падачу, бо гэта прывядзе да парушэння працаздольнасці ўсёй сістэмы).

Савет! Больш аптымальнай схемай можна лічыць раўналежную. Яна дае магчымасць рэгуляваць тэмпературны рэжым асобна ў кожным памяшканні. Так дасягаецца эканомія энерганосьбіта (газу, дызельнага паліва і гэтак далей) і ствараецца больш камфортны мікраклімат у памяшканні.

Улічваючы, што падача вады ў однотрубной сістэме можа ажыццяўляцца толькі па адным канале, ўладкаванне такога тыпу ацяплення магчыма толькі ў будынках, якія маюць гарышча паверх, дзе і размяшчаюцца трубы з нагрэтай у катле вадой.

Да недахопаў однотрубной схемы можна аднесці немагчымасць частковага запуску сістэмы, да добрых якасцяў - больш нізкі кошт з прычыны меншага колькасці матэрыялаў і аб'ёму мантажных работ, а таксама эстэтычнасць.

Спосаб 2. двухтрубная самацёчная сетку ацяплення

У гэтым выпадку неабходны мантаж двух трубаправодаў:

1. Якое ўваходзіць. Ён дастаўляе да батарэяў разагрэты цепланосбіт. Ад катла працягваецца труба, якая трапляе ў пашыральны бак, неабходны для стварэння ціску ў магістралі. Ад яго вадзяныя магістралі ідуць да радыятараў ацяплення. Аб'ём выкарыстоўванага пашыральнага бака залежыць ад памераў ацяпляльнай сістэмы. У некаторых выпадках гэта прылада павінна быць абсталявана пераліўны трубой, выдаляе рэшткі вадкасці.
2. Які выходзіць. Па гэтым трубаправодзе астыўшая вада транспартуецца да цеплаабменніку катла для награвання. Халодная магістраль павінна прокладываться па тых жа памяшканнях, дзе мантаваўся які падае канал. Гэта больш эфектыўная схема, бо дае магчымасць лепш кантраляваць тэмпературны рэжым у пакоях. Яе недахопы - высокі кошт мантажу і грувасткасць.

Выбар канструкцыі стояка

Існуе два асноўных варыянту:

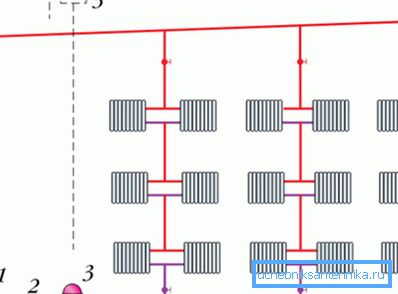

1. Вертыкальны стояк. У гэтым выпадку ўсе трубы ад радыятараў ацяплення стыкуюцца з цэнтральным элементам, якія праходзяць праз кожны паверх дома. Да плюсаў яго выкарыстання можна аднесці адсутнасць рызыкі адукацыі паветраных коркаў, да мінусаў - высокі кошт (неабходна большая колькасць труб, якія вядуць у цэнтральную трубу з радыятарамі).

1. Гарызантальны стояк. Усе ацяпляльныя панэлі на кожным паверсе злучаюцца з аднаго якая падае магістраллю. Больш эканомны варыянт. Аднак, у гэтым выпадку неабходна дадаткова ўсталяваць спецыяльныя паветраныя клапаны, якія прадухіляць «завоздушивание» ацяпляльнай сеткі, што адбіваецца на яе эфектыўнасці.

Перавагі і недахопы

Выкарыстанне сістэмы ацяплення з натуральнай цыркуляцыяй цепланосбіта мае мноства плюсаў, да галоўных з якіх адносяцца:

• нескладаны мантаж, запуск у эксплуатацыю і тэхнічнае абслугоўванне;
• максімальная эфектыўнасць - гравітацыйная ацяпляльная сетка мае высокі каэфіцыент карыснага дзеяння і дае магчымасць рэгуляваць тэмпературны рэжым кожнага памяшкання ў асобнасці;
• эканамічнасць - самацёчная ацяпляльная сетка з'яўляецца адной з найменш затратных сярод існуючых сістэм ацяплення дома (калі прыняць меры да памяншэння цеплаправоднасці сцен, падлогі і даху);
• бясшумнасць - адсутнасць працуе электрычнага абсталявання мінімізуе шум, які суправаджае працу кліматычнай сістэмы;
• энерганезалежнасць - запушчаная ў эксплуатацыю гравітацыйная сетку ацяплення будзе працаваць і ў выпадку часовага спынення падачы электраэнергіі, якая інакш спатрэбілася б для харчавання помпаў;
• працяглы тэрмін службы - пры правільным мантажы і належных абслугоўванні ацяпляльнае абсталяванне прапрацуе больш за 35 гадоў без неабходнасці капітальнай рэканструкцыі.

Асноўным мінусам апалы з натуральнай цыркуляцыяй з'яўляецца немагчымасць яго выкарыстання для вялікіх па плошчы будынкаў. З-за малога напору вадкасці, працягласць гарызантальных участкаў трубаправодаў не павінна перавышаць 30-35 метраў, інакш эфектыўнасць сістэмы значнай знізіцца.

Акрамя таго, неабходна наяўнасць тэхнічнага паверху ў верхняй частцы будынка, дзе мантуецца пашыральны ёмістасць.

Таксама з прычыны малой інэрцыйнасці рэкамендуецца пазбягаць пракладкі труб у халодную памяшканнях, так як існуе рызыка замярзання цепланосбіта і, як следства, парушэння цэласнасці трубаправодаў.

выснову

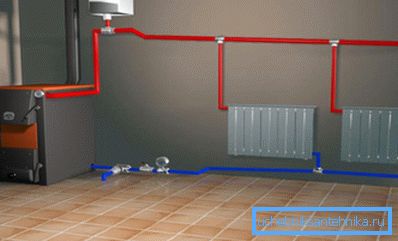

Сістэма з натуральнай цыркуляцыяй - ці ледзь не лепшае рашэнне для ўладкавання ацяплення невялікага загараднага дома. Аднак яна абсалютна не падыдзе для гарадской кватэры, дачы, дзе не мяркуецца круглагадовае пражыванне людзей і катэджа плошчай больш за 100 кв. метраў. У гэтым выпадку лепш спыніцца на іншых спосабах абагравання, пра якія распавядае відэа, прыведзенае ніжэй.
