Сістэма ацяплення двухпавярховага дома - распаўсюджаныя

Двухпавярховыя прыватныя дамы ўжо даўно сталі нормай. Бо выдаткі на ўзвядзенне другога паверха адносна невялікія, а практычная карысць істотная. Але абаграванне такіх будынкаў некалькі складаней, чым у традыцыйным аднапавярховым варыянце. Існуе некалькі распаўсюджаных сістэм, гэта однотрубная, двухтрубная, коллекторная або прамянёвая сістэма ацяплення двухпавярховага дома. Кожны варыянт па-свойму добры, але ёсць нюансы, на якія варта звярнуць увагу.

Фота кацельні ў доме.

Натуральная і прымусовая цыркуляцыя

Пачнем з таго, што вадкасць па трубах можа цыркуляваць натуральным спосабам і нагнятацца штучна, пры дапамозе сістэмы цыркуляцыйных помпаў. Тэарэтычна прылада натуральнай цыркуляцыі гранічна проста, але на практыцы змантаваць такую ​​сістэму сваімі рукамі зможа толькі высакакласны прафесіянал, бо тут вельмі важна дакладнае выкананне ухілаў і размяшчэнне канструкцый пры мантажы.

Натуральная цыркуляцыя цепланосбіта забяспечваецца выключна дзякуючы элементарным законах фізікі. Пры награванні вадкасці яе шчыльнасць змяняецца і выяўляецца эфект расслаення. Гарачая вада выштурхваецца ўверх халоднай, а дасягнуўшы вышыннага максімуму, цепланосбіт натуральным шляхам, дзякуючы нахілу труб, пачынае сцякаць уніз, адначасна абаграваючы памяшканне.

Схема з адкрытым пашыральным бакам.

З добрых якасцяў можна вылучыць наступныя.

  • Такім канструкцый не страшныя перабоі з электразабеспячэннем.
  • Калі інструкцыя, пры мантажы, выконвалася выразна, то сістэма будзе працаваць доўга, надзейна і безадмоўна.
  • Эксплуатацыя тут гранічна простая, плюс на ўвазе адсутнасці электрарухавікоў, сістэма працуе бясшумна.

Але недахопаў у сістэме з натуральнай цыркуляцыяй больш:

  • Як ужо згадвалася, мантаж такой сістэмы патрабуе ведаў і вопыту.
  • Каб запусціць такі абаграванне спатрэбіцца значная колькасць энергіі, плюс прагрэў і выхад на праектную магутнасць зойме шмат часу.
  • Самымі гарачымі будуць верхнія радыятары, далей тэмпература будзе паступова падаць і рэгуляванне тут, практычна немагчымая.
  • Вялікая верагоднасць завоздушивания сістэмы ацяплення, як вынік, карозія і адклад шумавіння на працоўных элементах.
Натуральная цыркуляцыя.

Важна: падобны прынцып працы, у мінулым, распрацоўваўся для аднапавярховых будынкаў. Таму ў двухпавярховых дамах яна будзе працаваць, толькі калі агульная квадратура не перавышае 120м ?.

На практыцы, несувымерна больш эфектыўнай з'яўляецца сістэма з прымусовым нагнятаннем цепланосбіта. Цыркуляцыйныя помпы дазваляюць мантаваць канструкцыі любой складанасці і абаграваць памяшканні, не залежна ад квадратуры.

разнавіднасці канструкцый

Далей мы распавядзем пра тры асноўныя відах трубавай разводкі. Кожны з іх мае свае станоўчыя бакі. Выбіраць ж варта ў залежнасці ад памераў самага дома і велічыні бюджэту.

Цыркуляцыйныя помпы.

однотрубная разводка

Однотрубная сістэма ацяплення Ленінградка у двухпавярховай хаце робіцца з падзелам на 2 галіны, для першага і другога паверхаў асобна. Адпаведна і запорная арматура на кожную галіну усталёўваецца асобна, што дазваляе блакаваць падачу цяпла ў выпадку неабходнасці.

Разводка на 2 паверха.

Гэта адна з найбольш простых канструкцый не патрабуе фундаментальных ведаў пры мантажы. Мантаж можа вырабляцца як з устаноўкай байпасный галінкі, так і без яе, але ў другім выпадку эфектыўнасць працы сістэмы значна зніжаецца.

Эфектыўнасць працы однотрубной разводкі шмат у чым залежыць ад колькасці запорной арматуры і памераў радыятараў. Чым далей ад катла усталяваны радыятар, тым больш секцый на ім павінна быць.

Пашыральны бак помпа і радыятары.

З добрых якасцяў можна назваць наступныя:

  • Мантаваць такую ​​разводку сваімі рукамі можна нават не валодаючы глыбокімі ведамі ў галіне цеплатэхнікі.
  • У невялікіх будынках, плошчай да 120м ?, яна паказвае самыя лепшыя вынікі. Для больш сур'ёзных памяшканняў спатрэбіцца ўстаноўка помпаў большай магутнасці.
  • Кошт ўладкавання тут самая нізкая, па гэтай прычыне ўладальнікі сярэдніх дамоў часта аддаюць ёй перавагу.
Однотрубная разводка з прымусовай цыркуляцыяй.

З недахопаў, вялікую ролю адыгрывае нераўнамернасць размеркавання цяпла. Таксама варта адзначыць тое, што для забеспячэння мабільнасці трэба будзе ўсталяваць вялікая колькасць запорной арматуры.

Важна: пры мантажы любога варыянту разводкі, на кожным радыятары рэкамендуецца ўсталёўваць запорный вентыль або клапан для выдалення паветраных кішэняў.

двухтрубная разводка

Двухтрубная або двухконтурная сістэма ацяплення прыватнага двухпавярховага дома, на дадзены момант з'яўляецца найбольш папулярнай сярод уладальнікаў дамоў з сярэдняй і малой квадратурай. Яе часта параўноўваюць з крывяноснай сістэмай.

Дадзены варыянт прадугледжвае падачу гарачага цепланосбіт з катла, непасрэдна да кожнага радыятару. Адвод вады выконваецца аналагічна, па асобнай разводцы.

Двухтрубная схема размеркавання.

У гэтых канструкцыях тэмпературу нагрэву радыятараў можна мяняць персанальна на кожнай кропцы. Што асабліва важна, рэгулёўка тэмпературы можа ажыццяўляцца механічным спосабам, на ўступную трубу усталёўваецца вентыль і дазуючы падачу цепланосбіта можна памяняць тэмпературу нагрэву.

Сістэма надзейная і безадмоўная. Мабыць, адзіным слабым месцам такіх канструкцый з'яўляецца іх вялікая матэрыялаёмістасць. Па сутнасці, неабходна зманціраваць дзве аднолькавыя сістэмы, уводную і адваротны.

У выніку выдатак труб павялічваецца ў 2 разы. Плюс схаваць такая колькасць труб бывае досыць праблематычна.

Прамянёвая або коллекторная разводка

Коллекторная сістэма ацяплення можа выкарыстоўвацца для любых хат, не залежна ад іх плошчы і паверхавасці. Сутнасць дадзенага метаду складаецца ў тым, што цепланосбіт падаецца спачатку на агульны калектар, выкананы ў выглядзе трубы большага дыяметра, а ўжо ад калектара прамянямі разыходзіцца да кожнай кропцы ў доме.

Вывадны і зваротны калектары.

Прычым для ўступнай і зваротнай галінкі мантуюцца 2 асобных калектара. Яе, у нейкай меры можна назваць удасканаленым варыянтам двухконтурной сістэмы.

Кожная галінка на ўводзе і обратку мае персанальны запорный вентыль. Такім чынам, ёсць магчымасць рэгуляваць не толькі колькасць і інтэнсіўнасць працы дзеючых кропак, але і выконваць рамонт без адключэння ўсёй сістэмы.

Важна: прамянёвая разводка хоць і патрабуе значнай колькасці матэрыялаў і фурнітуры, але пры такім падыходзе з'яўляецца магчымасць усталёўкі дадатковых цыркуляцыйных помпаў, што актуальна, да прыкладу, для цёплай падлогі.

На відэа ёсць дадатковая інфармацыя па тэме ацяплення.

выснову

Кожная вышэй апісаная сістэма ацяплення прыватнага двухпавярховага дома шматкроць праверана і даказала сваю надзейнасць. З пункту гледжання практычнасці і прастаты можна вылучыць толькі прамянёвую схему, але яна можа працаваць толькі з прымусовым нагнятаннем вады.

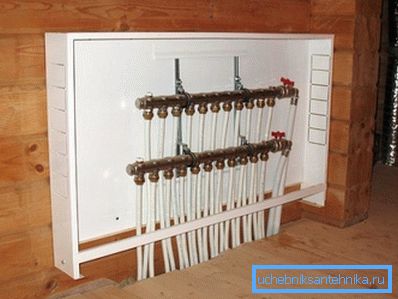

Разводка на цёплую падлогу.
