Сістэма ацяплення ленінградка: падлучэнне, асаблівасці,

Сістэма ацяплення прыватнага дома Ленінградка ставіцца да адных з найбольш надзейных і простых ў рэалізацыі сваімі рукамі рашэнняў. Мы раскажам пра асаблівасці, перавагах і спосабах падключэння дадзенай сістэмы ацяплення.

Однотрубная сістэма ацяплення (Ленінградка)

Вызначэнне і склад

Ленінградкай называюць однотрубных сістэму цыркуляцыі цепланосбіта ў ацяпляльным контуры дома. Пры гэтым радыятары або батарэі падлучаныя паслядоўна, і вада перамяшчаецца па замкнёным контуры:

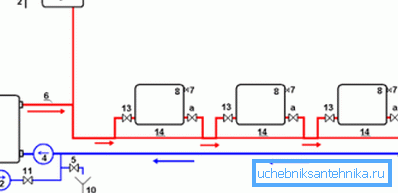

На малюнку адзначаны асноўныя вузлы:

1. Кацёл падагрэву вады. Бываюць газавыя, дроўныя, тарфяныя, цвёрдапаліўныя, электрычныя і бензінавыя агрэгаты, часцей за ўсё выкарыстоўваюць газавыя катлы ацяплення;
2. Патрубок выдалення паветра і зліву вады з пашыральнага бака. Наяўнасць такога патрубка паказвае на адкрытую разнавіднасць ацяплення, у якой лішняя вада выдаляецца, не ствараючы ціску; (Гл. Таксама артыкул Завоздушивание сістэмы ацяплення: асаблівасці.)
3. Пашыральны бак. Прызначаны для рэгулявання ціску шляхам назапашвання вады пры цеплавым пашырэнні і аддачы пры астуджэнні. У выпадку аварыі і перагрэву / вскипания цепланосбіта выконвае ролю аварыйнага скіду вады;
4. Цыркуляцыйны помпа. Забяспечвае неабходнае ціск і хуткасць цыркуляцыі цепланосбіта ў контурах з прымусовай цыркуляцыяй;
5. Шаравой кран зліву вады. Неабходны для выдалення цепланосбіта з трубаправода і радыятараў на час рамонту або для кансервацыі ацяпляльнага контуру на зіму;
6. Труба падачы нагрэтай вады;
7. Кран Маеўскага для выдалення лішкаў паветра з радыятара;
8. Радыятар або батарэя;
9. Труба адводу адпрацаванага цепланосбіта (обратку);
10. Каналізацыйны сліў для ўтылізацыі выдалянай з магістралі вады;
11. Шаравой кран падлучэння да вадаправода. Пры яго адмыкання контур напаўняецца вадой, затым кран замыкаюць і запускаюць ацяпленне ў працу;
12. Фільтр для ачысткі вады перад падачай у трубаправод ацяплення;

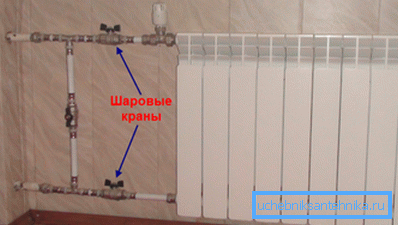

13. Шаравой кран для адключэння радыятара. Дазваляе адключаць асобныя батарэі для рамонту або для эканоміі энергіі;

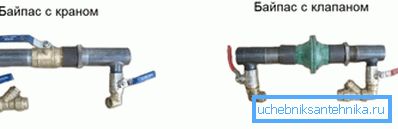

14. Байпас, або абводнай патрубок. Дазваляе рэгуляваць (калі ўсталяваны ігольчатых вентыль) або адсякаць той ці іншы радыятар ад агульнага контуру.

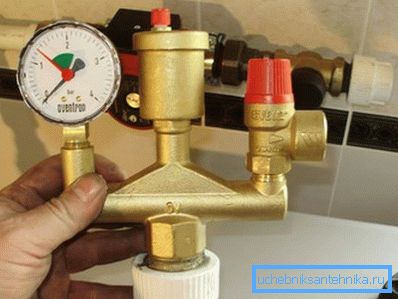

Сістэма ацяплення закрытага тыпу мяркуе наяўнасць пашыральнага бака без выхаднога патрубка. Такое ацяпленне працуе пад ціскам, а для аварыйных рэжымаў прадугледжана абарона ў выглядзе простай канструкцыі:

Звярніце ўвагу! Однотрубные рашэнне мяркуе паслядоўнае размяшчэнне ацяпляльных прыбораў на агульнай магістралі або стаяку. Гэта дазваляе эканоміць на трубах і мантажных мерапрыемствах.

разнавіднасці

Акрамя дзялення на зачыненыя і адкрытыя віды, Ленінградкі адрозніваюцца па тыпу разводкі на гарызантальныя і вертыкальныя разнавіднасці.

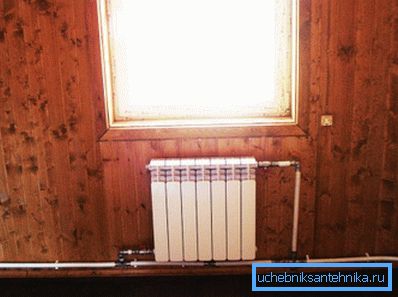

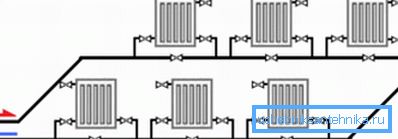

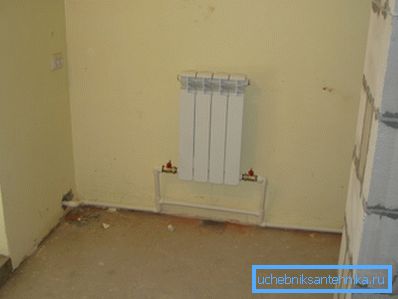

Гарызантальная схема ацяплення ў прыватным доме найбольш пераважная. Яна мяркуе пракладку магістралі па контуры памяшкання ўздоўж знешняй сцяны ў тоўшчы полу ці над яго паверхняй. Да магістралі паслядоўна падлучаныя радыятары:

Звярніце ўвагу! Пажадана рабіць адзін контур, пры гэтым колькасць радыятараў ў контуры не павінна перавышаць 10 штук. Пры падключэнні двух контураў рознай працягласці і цеплааддачы, іх прапускную здольнасць варта рэгуляваць ігольчастымі вентылямі, каб не было разбалансіроўкі сістэмы.

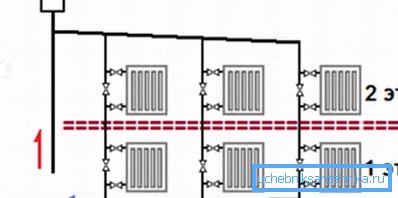

Пры вертыкальнай разводцы труб да агульнага стаяку паслядоўна падлучаныя ацяпляльныя прыборы. У такіх выпадках, як правіла, ужываюць прымусовую цыркуляцыю і верхнюю падачу вады.

Звярніце ўвагу! Як бачым, пры вертыкальнай разводцы часцей за ўсё рэалізуецца паралельнае падлучэнне некалькіх однотрубных ланцужкоў да агульнага стаяку. Гэта зручна для шматпавярховых дамоў.

Перавагі і недахопы

Калі казаць пра перавагі однотрубной ацяплення, то яны, у асноўным, ўпіраюцца ў эканомію і надзейнасць:

• Однотрубные контур мяркуе меншы расход трубы, такім чынам, цана праекта памяншаецца;
• Мантажных, зварачных і іншых спадарожных работ пры адной трубе прыкметна менш. Гэта таксама дазваляе зэканоміць на аплаце працы рабочым і выдатках электраэнергіі, часу і расходных матэрыялах;
• Сістэма праверана часам і паказала сябе як выключна надзейная;
• Маецца магчымасць схаваць трубу пад падлогу. Пры гэтым варта ўлічваць цепластраты ад кантакту магістралі з канструкцыямі падлогі і рабіць адпаведны цеплаізаляцыю;

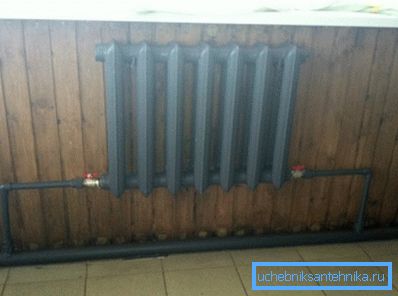

• Наяўнасць байпас дазваляе рамантаваць прыборы ў працэсе эксплуатацыі ацяплення, а таксама рэгуляваць інтэнсіўнасць працы асобных батарэй і памяшканняў.

Да недахопаў Ленінградкі можна аднесці такія яе якасці:

• Неабходнасць выконваць правільныя суадносіны дыяметраў трубаправода, вялікі перасек магістральнай трубы;
• Нераўнамерны прагрэў радыятараў у залежнасці ад іх выдалення ад катла. Для выраўноўвання тэмператур прыходзіцца павялічваць памеры і колькасць секцый батарэі па меры яе выдалення ад крыніцы цяпла;
• З-за нераўнамернага размеркавання цяпла падключаць ў адзін контур больш за 10 радыятараў не рэкамендуецца, таму такое рашэнне падыходзіць толькі як ацяпленне прыватнага дома - сваімі рукамі яго рэалізаваць прасцей за ўсё.

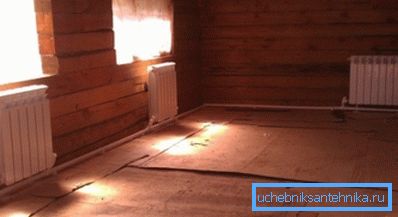

Звярніце ўвагу! З аналізу пераваг і недахопаў однотрубной схемы ацяплення можна зрабіць выснову, што яна падыходзіць для прыватных і невялікіх камунальных дамоў.

выснову

Ленінградка дазваляе проста і нядорага арганізаваць ацяпленне ў прыватным доме. Яна адрозніваецца гнуткасцю і магчымасцю рэгулявання інтэнсіўнасці цеплааддачы асобных ацяпляльных прыбораў. Для больш поўнага ўражання, глядзіце відэа ў канцы артыкула.
