Сістэма ацяплення прыватнага дома: як выбраць аптымальны

Абагрэць будынак можна рознымі спосабамі і пры выкарыстанні розных энерганосьбітаў, але ацяпляльная сістэма ў прыватным доме, якая прадумана да дробязяў, заўсёды будзе самым лепшым варыянтам.

Калі гаворка ідзе менавіта пра сістэму, то, як правіла, існуе тры асноўных яе выгляду, гэта:

1. Радыятарны контур;
2. цёплая падлога;
3. інфрачырвоная плёнка.

Хоць магчымы і чацвёрты спосаб - гэта камбінацыя двух або нават трох відаў. Мы раскажам вам асноўныя нюансы такіх прылад, разгледзім катлы ацяплення і пакажам відэа ролік па гэтай тэме.

катлы

газ

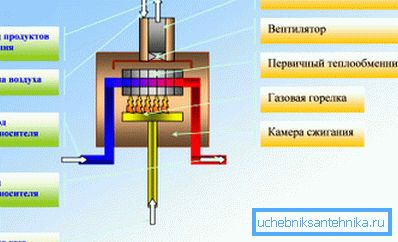

• Часцей за ўсё сістэмы ацяплення для прыватнага дома працуюць з дапамогай традыцыйных (канвекцыйных) газавых катлоў, з дапамогай якіх звычайна засілкоўвацца Радыятарны контур або камбінаваны варыянт - радыятары плюс цёплая падлога. Катлы працуюць па схеме, якую вы бачыце на верхнім малюнку - газ падаецца па трубаправодзе да гарэлкі, размешчанай у паліўнай камеры і тая, у сваю чаргу, грэе цеплаабменнік, ад якога цепланосбіт распаўсюджваецца па ўсім контуры. Гарачае паветра, разам з прадуктамі згарання адводзіцца на вуліцу па дымавой трубе.
• Аптымальны тэмпературны рэжым для такога прылады інструкцыя рэкамендуе падтрымліваць у дыяпазоне 60-80? C - так можна захаваць найбольшы тэрмін эксплуатацыі для цеплаабменніка. Уся справа ў тым, што існуе пункт адукацыі кандэнсату - 55-57? C, але кандэнсат тут атрымліваецца кіслотным, ад прадуктаў згарання газу, таму сценкі цеплаабменніка пачынаюць разбурацца. Гэта найбольш распаўсюджаная сістэма водазабеспячэння і ацяплення ў прыватным доме.

• У тых выпадках, калі ў доме прадугледжана сістэма цёплай падлогі, лепш за ўсё для яе абагравання выкарыстоўваць кандэнсацыйныя газавыя катлы, якія таксама называюць нізкатэмпературнымі. Аптымальны рэжым працы такіх прылад знаходзіцца ў дыяпазоне 30-50? або 30-60?, хоць працоўны фармат дасягае 100-110 ?, то ёсць, іх можна выкарыстоўваць не толькі для нізкіх, але і для высокіх тэмператур. Характэрна, што ККД розных мадэляў дасягае 109-111% і, хоць кошт у іх вышэй, чым у канвекцыйных, такія агрэгаты праз час акупляюцца з лішкам.
• Прынцып працы тут кардынальна адрозніваецца ад традыцыйных катлоў, хоць газавая гарэлка ўсё таксама грэе цеплаабменнік, але другаснае цяпло пры гэтым не адводзіцца на вуліцу, а таксама выкарыстоўваецца для абагрэву! Тут ужо адводзіцца па спецыяльным трубаправодзе праз фільтры кіслотны кандэнсат, які ў працэсе адукацыі выпадае ўніз. Менавіта гэты момант захавання другаснага цяпла дазваляе дамагчыся такога высокага, нават, на першы погляд, немагчымага каэфіцыента.

вадкае паліва

• У тых выпадках, калі ў пасёлку няма газавай магістралі, ацяпляльныя сістэмы для прыватных дамоў могуць функцыянаваць ад катлоў на вадкім паліве, дзе ў якасці энерганосьбіта часцей за ўсё выкарыстоўваецца салярыі. Корпус такога агрэгата звычайна робяць з чыгуну і гэта падлогавы варыянт, хоць ёсць і сталёвыя, якія могуць быць зроблены для ўстаноўкі на сцяну, але, нягледзячы на ​​магутны цеплаізаляцыйны пласт, навясныя мадэлі поспехам не карыстаюцца.

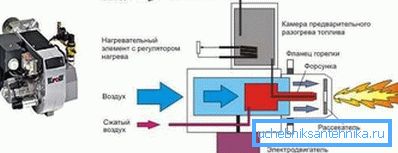

• У дызельных, як і ў газавых агрэгатах, таксама полымя з гарэлкі награвае цеплаабменнік, які робяць з цеплатрывалых сталі, але часцей за ўсё з чыгуну - дзякуючы тоўстым сценак значна павялічваецца эксплуатацыйны рэсурс прыбора. Гарэлкі дызельнага нагревателя могуць быць одноступенчатую, двухступеністым і мадуляванымі - у гэтым і заключаецца асноўнае адрозненне катлоў. Калі на одноступенчатую абсталяванні магчымы толькі адзін рэжым гарэння, а на Двухступеністая - два рэжыму, то мадуляваны прыбор дазваляе выстаўляць магутнасць нагрэву па сваім меркаванні.

цвёрдае паліва

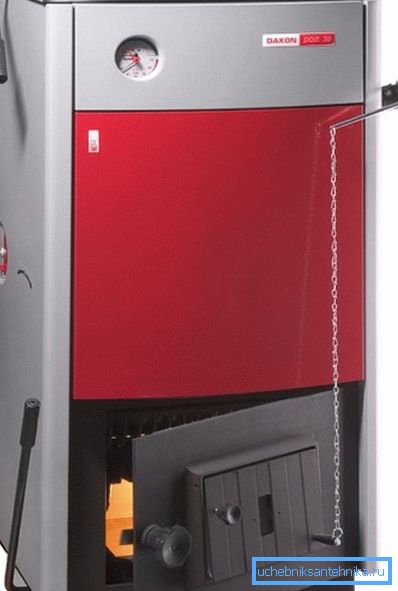

• Таксама сістэмы ацяплення прыватных дамоў могуць прыводзіцца ў дзеянне ад традыцыйных цвёрдапаліўных катлоў, прынцып працы якіх вельмі падобны на звыклую варачную печ і ў якасці энерганосьбіта тут выкарыстоўваецца драўняны і каменны вугаль і дровы (брыкеты, пялеты і гэтак далей). Цеплаабменнікі ў такіх агрэгатаў робяцца альбо з цеплатрывалых сталі, альбо з чыгуну, хоць другі варыянт лепшы - дзякуючы тоўстым сценак павялічваецца тэрмін эксплуатацыі. Эфектыўнасць працы катла значна павышаецца, дзякуючы розным засланка, якія рэгулююць падачу паветра ў топку і каналы цягі.

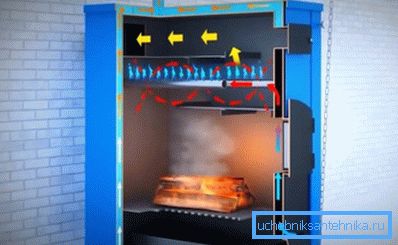

• А вось яшчэ адзін від агрэгата, які працуе на цвёрдым паліве - гэта газогенераторные ці пиролизные катлы, дзе паліва згарае амаль без астатку, але там ёсць дзве камеры - асноўнага гарэння і дожига. Прынцып іх працы складаецца ў наступным: вугаль або дровы разгараюцца ў асноўны топцы, пасля чаго доступ кіслароду туды часткова перакрываецца, што садзейнічае працэсу піролізу (тэрмічнага распаду) - гэта суправаджаецца багатым вылучэннем дыму. Дым паступае ў камеру дожига, куды таксама падводзіцца гарачае паветра з першай камеры і гэтыя несгоревшего прадукты тэрмічнага распаду дагарае да канца.
• Газогенераторные катлы вельмі зручныя для хатняга выкарыстання - іх ўстаноўка дазваляе вырабляць закладку праз 4, 6, 8 або 12 гадзін, а ў некаторых мадэлях гэты працэс дапускаецца праз двое ці нават трое сутак! Дыяпазон закладкі паліва залежыць не толькі ад канструкцыі катла, але і ад самога паліва, напрыклад, мадэлі, якія працуюць на каменным вугле, маюць найбольш рэдкі дыяпазон (да трох сутак). ККД падобных прыбораў дасягае 85%, а дымавой выхлап мінімальны - вы можаце спакойна развешанымі бялізну на вуліцы, без боязі за яго чысціню.

электрычнасць

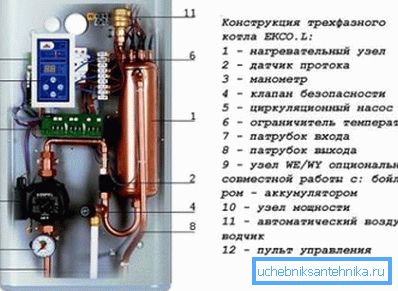

• Асноўная перавага любога электрычнага катла перад альтэрнатыўнымі відамі вышэйзгаданых агрэгатаў - гэта адсутнасць дымавой трубы, якую трэба выводзіць на вуліцу - яна тут проста не патрэбна, бо адсутнічаюць прадукты тэрмічнага распаду. Такія прыборы могуць функцыянаваць (у залежнасці ад магутнасці) ад сеткі пераменнага току 220 / 380В 50Гц, хоць для бытавых мэтаў звычайна выкарыстоўваюць аднафазныя награвальны.
• Аптымальны рэжым працы, прапанаваны вытворцам, у асноўным заключаецца ў дыяпазоне 60-80? C, хоць максімальны дапускаецца 85? C, а пры 90? C спрацоўвае аўтаматычнае адключэнне Тэнов. Найбольшы ККД такіх абагравальнікаў складае 93% (вышэй толькі ў кандэнсацыйных катлоў), а ад 220В можна падабраць мадэлі, якія маюць магутнасць да 9 кВт - гэтага дастаткова для абагрэву 90м² жылой плошчы.

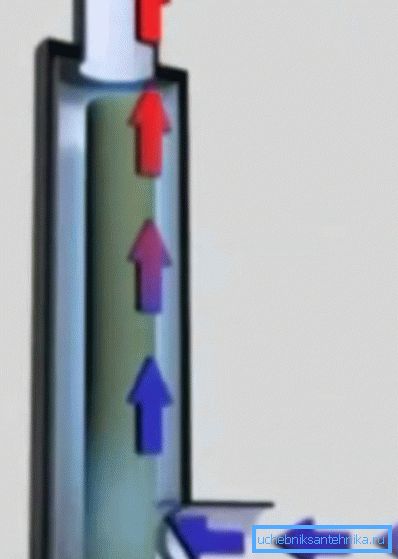

• Усім вядома, што частата току ў нашых сетках складае 50Гц і ад гэтага наўпрост залежыць праца электродного катла. Цепланосбіт праходзіць праз яго корпус і самі электроды атрымліваюцца пагружанымі ў вадкасць. І ў гэтым выпадку пры падачы харчавання адбываецца працэс іянізацыі. Улічваючы тое, што электроды мяняюць сваю палярнасць 50 раз у секунду, іёны таксама змяняюць кірунак руху з той жа перыядычнасцю, з-за чаго вадкасць пачынае награвацца.
• Такія катлы могуць працаваць ад сеткі пераменнага току 220 / 380В 50Гц на дыстыляванай або нізкатэмпературнай вадзе, якая не замярзае пры тэмпературы -40? C, а таксама на тых вадкасцях, кропка кіпення якіх не ніжэй за 100? C і яны сертыфікаваны вытворцам.

Заўвага. Існуюць таксама універсальныя катлы, якія сумяшчаюць два ці тры выгляду паліва, напрыклад, электрычнасць і газ, газ і салярый, Салярый, газ і электрычнасць. Але такія агрэгаты асаблівай папулярнасцю не карыстаюцца, бо не забяспечваюць поўнай аддачы ў якім-небудзь з рэжымаў.

ацяпляльныя сістэмы

Прапускная здольнасць

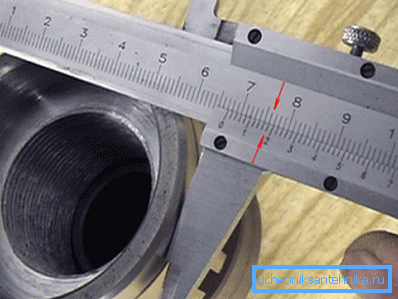

Для правільнага мантажу сістэмы ацяплення прыватнага дома сваімі рукамі вам трэба сапраўды разлічыць прапускную здольнасць труб, адносна іх дыяметра, каб забяспечыць дастатковы нагрэў памяшкання. Для падобных вылічэнняў можна скарыстацца формулай D = v354 * (0.86 * Q /? T) / V, дзе D - гэта дыяметр, Q - нагрузка ў кВт на тэстоўваны ўчастак,? T - розніца тэмператур на тубе падачы і вяртання, V - хуткасць вадкасці ў м / сек.

Але гэтак жа вы можаце скарыстацца табліцай, прыведзенай ніжэй.

Прапарцыйная залежнасць паміж прапускной здольнасцю і дыяметрам труб

Заўвага. Магутнасць катла для вашай сістэмы можна вызначыць, калі вы ведаеце памеры вашага дома. Пры столях да 260 см ўлічваецца квадратура, а пры больш высокіх пакоях, ужо патрэбна кубатура дома. Такія паказчыкі звычайна ёсць у суправаджальнай дакументацыі катла.

ацяпляльныя контуры

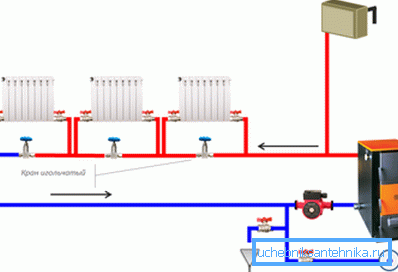

Для пачатку паглядзім, як робіцца радыятарная сістэма ацяплення ў прыватным доме сваімі рукамі, бо яна можа мець альбо адзін, альбо два контуру (однотрубная, двухтрубная). Калі ад грэе агрэгата пракладваецца толькі адна магістральная труба, закольцованной для падачы і вяртання вадкасці, то ў будынках з вялікай плошчай такая схема будзе не зусім эфектыўнай.

Праблема тут складаецца ў тым, што кожная батарэя, атрымліваючы цепланосбіт з магістральнай трубы, туды ж яе і вяртае, такім чынам, з кожным наступным радыятарам вада ў сістэме будзе ўсё больш і больш астуджацца.

Нават калі паміж патрубкамі падачы і вяртання ўсталяваць запорную арматуру (краны), як гэта паказана на верхнім малюнку, то гэта прынясе карысць толькі для дадзенай батарэі, а ў наступнай вада апынецца яшчэ халадней. Такія сістэмы эфектыўныя, калі ў контуры падключана не больш за 3-5 прыбораў, таму, у вялікіх дамах ад яе лепш адмовіцца наогул.

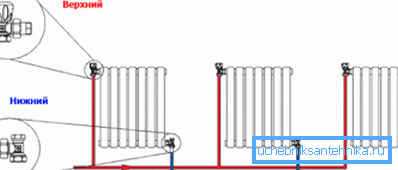

Найбольш выгадна і зручна двухтрубная прылада сістэмы ацяплення ў прыватным доме, гэта значыць, для падачы і вяртання цепланосбіта з катла ў кацёл служаць розныя ацяпляльныя трубы, як гэта відаць з верхняга схематычнага малюнка. Падключэнне батарэй да магістралі тут можа вырабляцца рознымі спосабамі - знізу, зверху і па дыяганалі.

Тэмпература вады ў трубе падачы ў двухконтурной сістэме практычна не змяняецца па ўсёй яе даўжыні, так як туды няма прытоку астуджанай вадкасці, такім чынам, нагрэў усіх радыятараў ад пачатку да канца сістэмы будзе аднолькавым.

Тут вельмі важна правільна разлічыць дыяметр труб, так як пры яго павелічэнні павялічваецца і аб'ём вадкасці, а разам з ім павышаюцца і выдаткі энергарэсурсаў для катла.

У прыватным сектары для стояков звычайна ўжываюцца трубы перасекам 25-40 мм, а для падлучэння радыятараў - 20 мм.

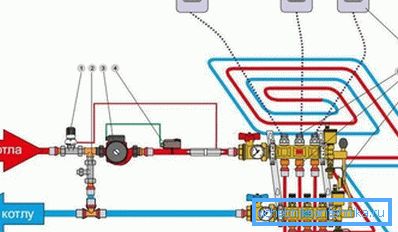

1. Клапан кіравання з тэмпературным датчыкам;
2. Клапан балансавання;
3. Цыркуляцыйны помпа;
4. Ахоўны тэрмастатамі (накладной);
5. Электрапрывад клапанаў калектара;
6. калектар;
7. Байпас (патрэбен у высокатэмпературных катлах);
8. Пакаёвы тэрмастат.

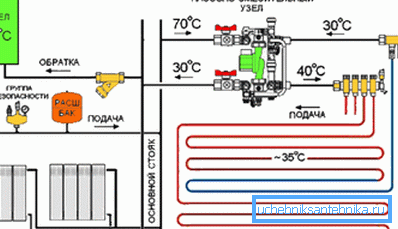

У выпадку аб'яднання радыятараў з цёплым падлогай вам спатрэбіцца падаваць цепланосбіт з рознай тэмпературай - на батарэі ў дыяпазоне 60-80? C, а на контур падлогі - 30-50? C.

Каб ажыццявіць такі падзел, вам спатрэбіцца помпава-змяшальным вузел, які звычайна складаецца з байпаса. У яго ўразаецца трёхходовой клапан для рэгулявання гарачага патоку. Калі вадкасць у трубе цёплай падлогі набірае патрэбную тэмпературу, то клапан з трубы падачы накіроўвае яе ўжо не ў цёплы падлогу, а проста скідае ў трубу вяртання да таго часу, пакуль тэрмастат не дасць каманду аб падагрэве контуру.

заключэнне

Некаторыя карыстальнікі цікавяцца, як прамыць сістэму ацяплення ў прыватным доме, але гэта досыць шырокая тэма, якую варта вылучыць у асобны артыкул. Скажам толькі тое, што гэта робіцца спачатку з дапамогай халоднай, а затым гарачай вады з даданнем хлоркавай вапны і кампрэсара. Контур адключаецца ад катла з дапамогай запорной арматуры (кранаў).
