Сістэма ацяплення шматкватэрнага дома: тэхнічнае прылада і
Найпростая кліматычная сетку прыватнага дома складаецца з награвальнага катла, радыятараў ацяплення і труб, якія вядуць у гэтыя элементы ў замкнёнае кола, па якім цыркулюе цепланосбіт. Аднак сістэмы ацяплення шматпавярховых дамоў ўладкованыя зусім па-іншаму, што неабходна браць пад увагу пры рамонце або мадэрнізацыі яе складовай часткі, якая знаходзіцца ў кватэры. Інакш праблем з суседзямі і ЖЭКом пазбегнуць не ўдасца.
Схема ўладкавання ацяплення з цэнтральнай падачай цепланосбіта

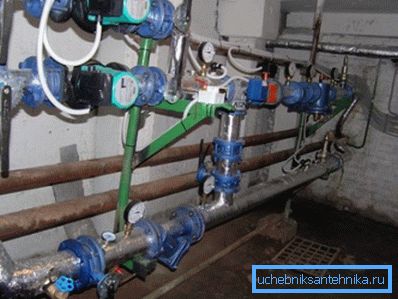

Домовой размеркавальны вузел
Сістэма ацяплення ў шматкватэрным доме пачынаецца з запорной арматуры, якая ўсталяваная на патрубке, які злучае трубаправоды ў склепе з якія падаюць і што адводзяць цеплавымі магістралямі (інструкцыя, замацаваная БНіП 41-01-2003).
Звярніце ўвагу! Гэты момант вельмі важны для работнікаў ЖКГ і арганізацыі, якая пастаўляе цяпло. Менавіта па гэтым вентыля праходзіць размежаванне іх паўнамоцтваў: за захаванасць і працаздольнасць вонкавых камунікацый адказнасць нясе арганізацыя, якая прадстаўляе паслугі па ацяплення, аб спраўнасці ўнутранай павінен турбавацца ЖЭК або ОСМД.
Пасля запорного крана размяшчаецца рознае абсталяванне, неабходнае для забеспячэння цыркуляцыі цепланосбіта і гарачай вады па кватэрах, размешчаным на ўсіх паверхах дома. Яго пералік і апісанне прыведзены ў табліцы.
| Дэталь размеркавальнага вузла | апісанне |
| Патрубкі падачы гарачай вады | Адразу пасля крана, перакрывае падачу цепланосбіта, мантуюцца патрубкі для злучэння з трубамі гарачага водазабеспячэння. Можа прысутнічаць адна ці дзве ўрэзкі (адпаведна для однотрубной ці двухтрубной схемы). У апошнім выпадку патрубкі злучаюцца паміж сабой перамычкай, дзякуючы якой забяспечваецца пастаяннае ціск і цыркуляцыя вады ў трубах гарачага водазабеспячэння і полотенцесушителях, змантаваных у ванных пакоях. |
| элеватар ацяплення | Гэта асноўны элемент кліматычную сеткі, без якога сістэма ацяплення шматпавярховага дома з цэнтралізаванай падачай цепланосбіта існаваць не можа. Ён складаецца з сопла і раструба, якія ствараюць падвышаны ціск. Дзякуючы яму вадкасць дасягае верхняй разводкі труб ацяплення (на гарышчы). Акрамя таго, тут жа можа прысутнічаць падсмоктванне, які залучае ў паўторны цыкл цепланосбіт, які паступае з обратку. |
| засаўкі | Яны выкарыстоўваюцца для отсекания контуру ацяплення кватэр ад агульнай сістэмы трубаправодаў. Узімку па зразумелых прычынах яны знаходзяцца ў адкрытым стане, летам іх перакрываюць. |
| зліўная арматура | Усталёўваецца ў ніжніх частках трубаправода і служыць для скіду цепланосбіта ў летні перыяд або пры неабходнасці рамонту элементаў ацяпляльнай сеткі, размешчаных у доме. |
| Злучальны трубаправод з запорной арматурай | У ніжняй частцы ацяпляльнай сістэмы усталёўваецца труба, якая злучае сістэму абагравання з трубамі падачы халоднай вады. Яна неабходная для запаўнення радыятараў ацяплення ў летні перыяд з мэтай папярэджання адукацыі ачагоў карозіі ў батарэях. |

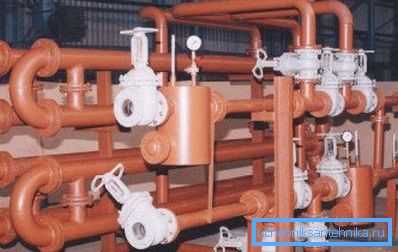

Рэгуляванне сістэмы ацяплення шматкватэрнага дома ажыццяўляецца шляхам змены дыяметра сопла элеватара ацяплення. Зачыняючы і адкрываючы адпаведны вентыль, работнік ЖКГ паскарае або запавольвае цыркуляцыю цепланосбіта ў сістэме абагравання, дзякуючы чаму змяняецца тэмпература ў радыятарах.
Якія падаюць і якія адводзяць трубаправоды
Наступны важны элемент сістэмы ацяплення шматкватэрных дамоў - стаякі, якія пастаўляюць ваду на кожны паверх дома і адводзяць астылы цепланосбіт, які перацёк праз устаноўленыя ў селішчах батарэі.
Існуе дзве асноўныя схемы:

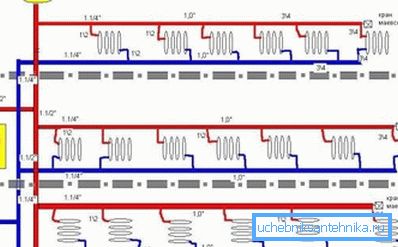

- Цепланосбіт падаецца праз адну трубу, а выдаляецца праз іншую. Гэтыя магістральныя стаякі, размешчаныя ў розных канцах дома, на кожным паверсе злучаюцца паміж сабой перамычкамі, па якіх цячэ вадкасць, трапляючы па шляху ва ўсе батарэі. Так арганізавана сістэма ацяплення шматкватэрнага 5-ці павярховага дома старой пабудовы.
Ад падобнай схемы пасля адмовіліся, так як яна ўскладняе поўны скід цепланосбіта. Пры завоздушивании труб або радыятараў ў нейкай кватэры выдаліць усю вады з гарызантальных участкаў трубаправодаў вельмі складана.

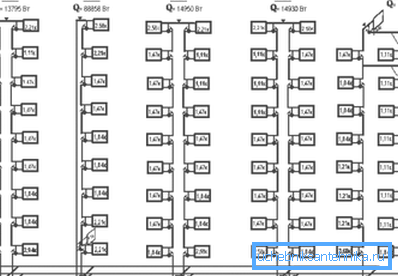

- Вада праз вертыкальную трубу падаецца на гарышча, пасля чаго спускаецца ўніз, перацякаючы з батарэі ў батарэю, пачынаючы з верхняга паверха, заканчваючы ніжнім.
Звярніце ўвагу! Абедзве гэтыя схемы размеркавання вады маюць адзін істотны недахоп - злучальную перамычку, размешчаную на гарышчы ці тэхнічным паверсе. Яна неабходна для скіду паветра праз паветраны клапан, але прыводзіць да даволі значным цепластрат, што зніжае эфектыўнасць кліматычнай сістэмы ў цэлым.
Улічваючы, што тэхнічныя ўзроўні шматкватэрных дамоў (гарышчы і скляпы) не ацяпляюцца, існуе небяспека замярзання цепланосбіта пры аварыі сістэмы ацяплення.
Каб гэтага пазбегнуць, прадугледжаны наступныя канструктыўныя асаблівасці ацяпляльных стояков:
- Ўхіл гарызантальных перамычак. Калі правільна выканаць прадугледжаны БНіП перапад вышынь трубаправодаў, падчас спуску цепланосбіта ўся вадкасць іх труб сыходзіць і адукацыя лёду, здольнага разарваць трубы і радыятары, цалкам выключаецца.
- Нагрэў тэхнічных паверхаў. Хоць радыятары ацяплення на гарышчы і ў падвале не прадугледжаны, самі трубы, нягледзячы на пакрые іх шклавату або мінеральны валакно, усё роўна выграваюць паветра, таму цепланосбіт пасля аварыйнага прыпынку ацяплення астыне не адразу.
- Вялікая інэрцыйнасць. Верхнія і ніжнія перамычкі стояков ўяўляюць сабой досыць вялікія па дыяметры трубы (больш за 50 мм). Іх астуджэнне пасля спынення падачы цяпла адбываецца не адразу. Дзякуючы гэтаму вада ў іх не паспявае змерзнуць.
У цэлым ужывальная ў цяперашні час схема з верхняй раздачай цепланосбіта дастаткова эфектыўная, хоць і мае некаторыя асаблівасці эксплуатацыі:
- Запуск сістэмы ацяплення ў эксплуатацыю максімальна просты. Дастаткова адкрыць запорную арматуру, перакрывае доступ вады, і паветраны клапан на гарышчы. Пасля запаўнення труб вадой апошні перакрываецца каб пазбегнуць страт цепланосбіта. На гэтым мерапрыемствы па запуску кліматычную сеткі сканчаюцца.
- Наадварот, адключэнне абагрэву і аварыйны скід цепланосбіта абцяжараны. Неабходна спачатку знайсці патрэбную трубу на верхнім паверсе, перакрыць там вентылі, пасля чаго адкрываць кран на ніжнім участку стояка.
- Пры вертыкальнай раздачы размеркаванне цяпла адбываецца нераўнамерна (хоць цана паслуг па ацяплення аднолькавая). Справа ў тым, што верхнія кватэры атрымліваюць больш гарачы цепланосбіт, які лепш прагравае кватэру. Каб кампенсаваць гэта, у размешчаных ніжэй кватэрах трэба ўсталёўваць радыятары ацяплення з вялікай колькасцю секцый.
Цеплаабменныя прыборы ў кватэрах
Калі вы сваімі рукамі не выраблялі замену прыбораў ацяплення ў гарадской кватэры, то яе ацяпленне вырабляецца адным з двух прылад:

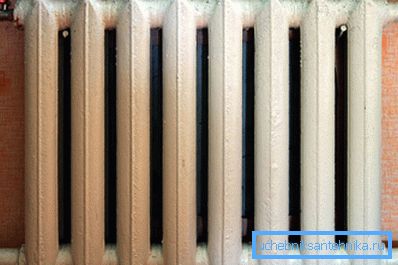

- Чыгуннай батарэяй. Яна мае невялікую цеплааддачу, значную інэрцыйнасць, велізарны вага і зусім ня эстэтычны вонкавы выгляд. З іншага боку, гэта прылада можна выкарыстаць з цепланосбітам любога якасці. Чыгун практычна не схільны карозіі і можа праслужыць больш за 50 гадоў пры перыядычным ачыстцы ад унутраных адкладаў.
- Сталёвай трубой з пласцінамі цеплаабменніка. Гэты прыбор ацяплення усталёўваўся ў сувязі з эканоміяй пры будаўніцтве дамоў і не вытрымлівае ніякай крытыкі.
Зараз жа найлепшым варыянтам для сістэмы абагравання з цэнтральнай падачай цепланосбіта справядліва лічацца біметалічныя радыятары ацяплення.
Гэтыя прылады складаюцца з:
- сталёвага каркаса, па якім працякае цепланосбіт;

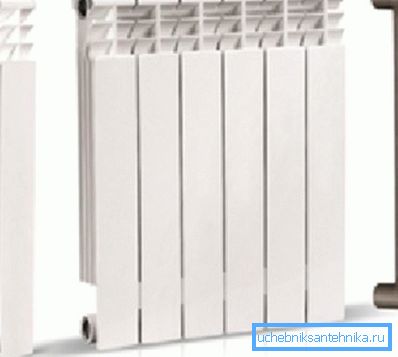

- алюмініевага цеплаабменніка, надзетага на каркас - ён павялічвае цеплааддачу і надае батарэі прывабны знешні выгляд.
Трывалыя сталёвыя трубкі ўнутры перашкаджаюць карозіі (у адрозненне ад цельноалюминиевых радыятараў ацяплення) і надаюць радыятару трываласць, абараняючы ад гідраўлічных і пнеўматычных удараў, якія не рэдкасць для цэнтралізаваных сістэм ацяплення.
Яшчэ адзін станоўчы момант выкарыстання біметалічныя прылады - высокая магутнасць. Гэта дае магчымасць выкарыстоўваць меншая колькасць секцый.
Адзіны недахоп - высокі кошт. Апісваныя ацяпляльныя агрэгаты з'яўляюцца аднымі з самых дарагіх сярод усяго існага ў цяперашні час ацяпляльнага абсталявання.
Звярніце ўвагу! Калі на ўваходных патрубках вашых батарэй варта рэгулюе арматура - краны, тэрмарэгулятары, дроселі і гэтак далей - абавязкова трэба ўладкаваць байпас (перамычку паміж впускным і выпускным патрубкамі батарэі). У адваротным выпадку тэрмастат будзе кіраваць аб'ёмам цепланосбіта не толькі ў вашай батарэі, але і ва ўсіх кватэрах, размешчаных ніжэй, што наўрад ці спадабаецца суседзям.
Асаблівасці сістэм гарачага водазабеспячэння
Арганізацыя, якая ажыццяўляе ацяпленне шматкватэрных дамоў, распавядае і падач гарачай вады спажыўцам.
Як і кліматычная сістэма, гэтая інжынерная сетка мае некаторыя адметныя рысы:
- Падагрэў гарачай вады і цепланосбіта ў ацяпляльны перыяд вырабляецца цэнтралізавана. Часцей за ўсё для падачы абедзвюх вадкасцяў выкарыстоўваюцца адны і тыя ж трубаправоды. Для аддзялення патоку ўжываецца запорная арматура, размешчаная ў склепе.
- Сістэма гарачага водазабеспячэння можа мець адну ці дзве трубы. Апошняя схема больш пераважная, так як дазваляе пазбегнуць перарасходу вады, які адбываецца ў однотрубной сістэме пры адкрыцці крана (кожны спажывец чакае, пакуль зліецца астыўшая вада і пачне цячы гарачая).
- Часта да трубаправода гарачага водазабеспячэння падключаюцца радыятары, устаноўленыя ў ваннай і выкарыстоўваюцца для сушкі ручнікоў. Гэта не вельмі ўдалая схема, так як полотенцесушитель застаецца гарачым ў летні час, робячы знаходжанне ў ваннай некамфортным.
Савет! Вырашыць гэтую праблему проста. Падчас рамонту або пры замене ацяпляльнага абсталявання ў кватэры трэба паставіць на впускной і выпускны патрубок запорную арматуру. Не забудзьцеся пры гэтым уладкаваць байпас.
- З-за таго, што гарачая вада падаецца па трубах ацяплення, яе часта адключаюць ў летні перыяд. Гэта неабходна для правядзення прафілактычных работ на магістральным абсталяванні цеплавых сетак.
выснову
Сістэма ацяплення шматкватэрных дамоў з цэнтралізаванай падачай цепланосбіта кардынальна адрозніваецца ад індывідуальных кліматычных сетак. Некваліфікаванае ўмяшанне і мадэрнізацыя можа не толькі пагоршыць якасць ацяплення ў суседзяў, але і прывесці да поўнай непраходнасці трубаправодаў.
Таму пры выкананні якіх-небудзь прац трэба дакладна выконваць прадпісаныя правілы альбо скарыстацца паслугамі кваліфікаваных спецыялістаў. Больш падрабязна аб інжынерных сетках вышынных дамоў вы можаце даведацца з відэа, размешчанага ў гэтым артыкуле.
