Сістэма ацяплення сваімі рукамі: парады пачаткоўцу

Тэма гэтага артыкула - ацяпляльная сістэма сваімі рукамі. Нам трэба будзе пазнаёміцца ​​з яе асноўнымі элементамі, вызначыцца з выбарам абсталявання і матэрыялаў, з разводкай і схемай падлучэння ацяпляльных прыбораў.

Такім чынам, непасрэдна да справы.

крыніца цяпла

Як апаліць памяшканне, размешчанае на значнай адлегласці ад бліжэйшай цеплатрасы? Відавочна, для гэтага патрэбен аўтаномны крыніца цяпла - вадзяны кацёл.

Пры выбары тыпу катла варта надаць увагу двум яго уласцівасцях:

• Эканамічнасць. Чым ніжэй цана кілавата цеплавой энергіі, тым менш эксплуатацыйныя выдаткі.
• Аўтаномнасць працы. У ідэале ацяпляльнае абсталяванне не павінна патрабаваць увагі да сябе.

Давайце складзем адпаведныя рэйтынгі, а потым параўнаем пазіцыі катлоў розных тыпаў.

эканамічнасць

Думаецца, нейкіх каментарыяў табліца не патрабуе. Магістральны газ лідзіруе па таннасці ацяплення з велізарным адрывам.

аўтаномнасць

А вось па гэтым параметры ацэнкі будуць моцна адрознівацца ад папярэдняга рэйтынгу.

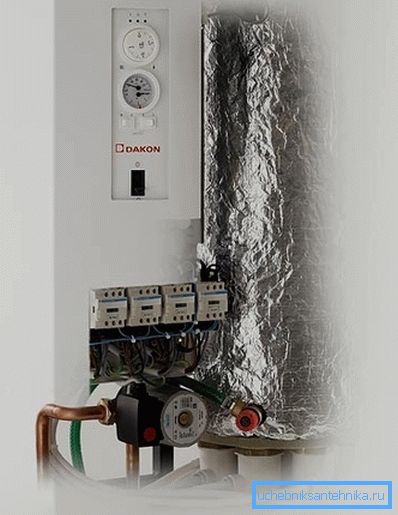

1. Бясспрэчны лідэр - электрычнасць. Электрокотел не патрабуе ні абслугоўвання ў той ці іншай форме, ні адводу прадуктаў згарання. Ўладальніку дастаткова толькі задаць тэмпературу цепланосбіта або, пры наяўнасці вонкавага тэрмастата, тэмпературу паветра ў памяшканні.

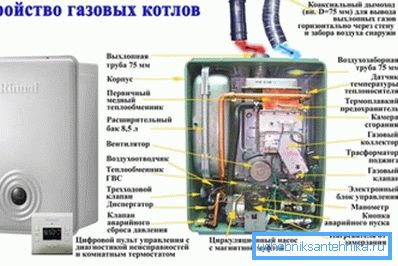

1. На другім месцы па зручнасці выкарыстання - газ. Прылада сістэм ацяплення з газавым катлом таксама дазваляе ім неабмежаваны час працаваць у аўтаномным рэжыме, падтрымліваючы зададзеную тэмпературу. Ўладальніку прыйдзецца толькі дадаткова заклапаціцца мантажом вядучага на вуліцу паветравода.

Удакладнім: мы гаворым пра катлах з электронным распальваннем. Пьезорозжиг робіць кацёл энерганезалежным, але распальваць яго (у прыватнасці, пры згаслая запальнік) прыходзіцца ўручную.

1. Выкарыстанне дызельнага паліва таксама дазваляе сістэме доўгі час працаваць аўтаномна; аднак масіўная ёмістасць з салярыем і шум гарэлкі, мала адрозны ад шуму самалёта на ўзлёце, робяць карыстанне гэтай крыніцай цяпла менш камфортным.
2. Пелетных катлы з бункерам і аўтаматычнай падачай паліва забяспечваюць некалькі больш нізкі ўзровень аўтаматызацыі: бункер даводзіцца перыядычна загружаць, ды і ад чысткі зольніка бункер не пазбавіць.
3. Нарэшце, найбольшага увагі патрабуюць цвёрдапаліўныя катлы. Вугаль і дровы прыходзіцца загружаць кожныя некалькі гадзін. Выкарыстанне газагенератараў, катлоў верхняга гарэння і теплоаккумуляторов мяняюць карціну ў лепшы бок, але не так каб радыкальна.

Высновы даволі відавочныя - калі ў вас ёсць магчымасць карыстацца магістральных газам, іншых варыянтаў рэалізацыі ацяплення можна не шукаць.

Пры выбары газавага катла варта надаць увагу яшчэ пары характарыстык.

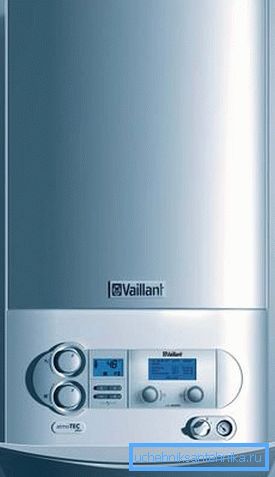

• Калі перабоі ў падачы электрычнасці не маюць сістэматычнага характару, наш выбар - выраб з прымусовай цягай і электронным распальваннем.
• Кандэнсацыйныя катлы эканамічней канвекцыйных на 9 - 11%. Яны ўтылізуюць не толькі цяпло згарання газу, але і энергію, якая вылучаецца пры кандэнсацыі прадуктаў згарання.

цеплавая магутнасць

Як сабраць сістэму ацяплення, якая забяспечыць дом неабходнай колькасцю цяпла? Відавочна, варта пачаць з разлікаў. Нам трэба будзе ацаніць цеплавую магутнасць катла і сукупны магутнасць ацяпляльных прыбораў.

Формула разліку выглядае так: Q = V * Dt * k / 860.

У ёй:

• Q - цеплавая магутнасць (кВт).
• V -аб'ём дома па габарыту (уключаючы сцены) у кубаметрах.
• Dt - розніца тэмператур паміж домам і вуліцай у самую халодную пяцідзёнку зімы. Звесткі пра сярэдні мінімуме для свайго горада можна знайсці ў вядомай онлайн-энцыклапедыі; ўнутраная тэмпература бярэцца адпаведнай санітарным нормам (18 - 22С).
• k - каэфіцыент ўцяплення. Ён выводзіцца інтэрпаляцыяй на аснове наступнай табліцы:

Скажам, для дома памерам 8х8х6 метраў пры ўнутранай тэмпературы + 20С і сярэднім мінімуме студзеня -24С, выкананага з якасным уцяпленнем (k = 0,8), спатрэбіцца (8 * 8 * 6) * (20 - -24) * 0,8 / 860 = 16 (з акругленнем) кілават цяпла.

Каб размеркаваць гэтую магутнасць па памяшканнях, дастаткова падлічыць іх долю ў аб'ёме ўсяго дома.

Пры гэтым не варта забываць пра пару тонкасцяў:

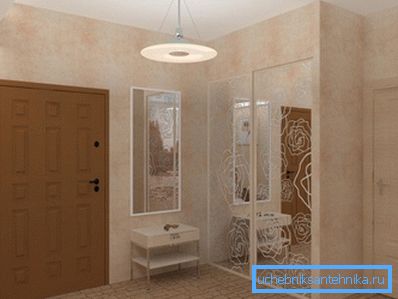

• Памяшкання без радыятараў (пярэдні пакой, кладоўка, туалет) абаграваюцца за кошт сумежных пакояў. Іх аб'ём таксама варта браць у разлік.

• На кухні звычайна шмат уласных крыніц цяпла - халадзільнік, пліта, мікрахвалевая печ і г.д. Разліковае значэнне для яе звычайна памяншаюць на 20 - 25%.

ацяпляльныя прыборы

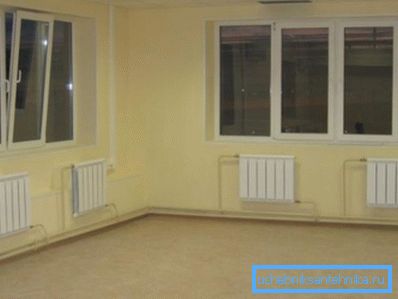

Відавочна, што прылада сістэмы ацяплення павінна ўключаць не толькі крыніца цяпла, але і ацяпляльныя прыборы. Якія батарэі лепш аддаць перавагу эканомнаму ўладальніку жылля?

Для пачатку давайце задумаемся, у якіх умовах трэба будзе працаваць радыятару ў аўтаномнай сістэме.

Працоўная тэмпература звычайна знаходзіцца ў дыяпазоне 50 - 80 градусаў. Працоўны ціск не перавышае 2,5 атмасфер. Гідраўдар выключаны - калі, вядома, не запаўняць контур, адкрываючы вентыля рэзка і да адмовы.

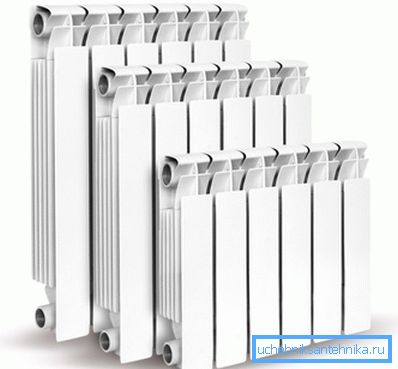

Раз так, можна смела спыніць свой выбар на алюмініевых секцыйных радыятарах - прыгожых, танных і якія валодаюць хвацкай цеплааддачай.

трубы

Як мы ўжо высветлілі, экстрэмальнага ціску і высокай тэмпературы ў аўтаномным контуры не прадбачыцца. Раз так, на трубах можна зэканоміць: мы абярэм недарагі, лёгкі і даўгавечны поліпрапілен.

Паколькі гэты матэрыял мае высокі каэфіцыент цеплавога пашырэння, нам прыйдзецца:

• Выбраць трубы з армаваннем. Пласт алюмініевай фальгі прыкметна паменшыць падаўжэнне пры нагрэве.

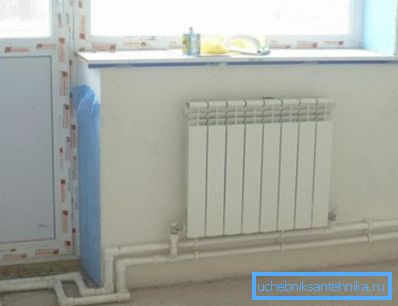

• Забяспечыць доўгія прамыя ўчасткі разліву кампенсатарамі - колцавымі або П-вобразнымі выгібамі.

Як правесці ацяпленне самому з выкарыстаннем поліпрапілена?

Для зваркі труб з фітынгамі выкарыстоўваецца нізкатэмпературны паяльнік. Аплаўленыя паверхні фіксуюцца ў працоўным становішчы і праз 10 - 40 секунд (у залежнасці ад памераў) становяцца адзіным цэлым.

Важны момант: алюмініевая фальга павінна быць выдаленая з поля зваркі зачысткай (Шейвера). Яна аслабіць злучэнне, а ў далейшым можа выклікаць расслаенне трубы.

Якія дыяметры труб варта абраць?

1. Для разліву невялікага (не больш за 150 м2 на паверх) дома - з вонкавым дыяметрам 25 мм.
2. Для падводак да радыятараў - з дыяметрам 20 мм.

дадатковыя элементы

Як уладкованая сістэма ацяплення закрытага тыпу?

Акрамя катла, труб і батарэй, у ёй ёсць:

• Цыркуляцыйны помпа, які прыводзіць цепланосбіт у рух.
• Перамычка з ХВС для запаўнення сістэмы вадой.
• Сбросники ў ніжніх кропках контуру, якія дазваляюць цалкам асушыць яго.
• Пашыральны бак. Ён кампенсуе павелічэнне аб'ёму цепланосбіта пры павышэнні тэмпературы.
• Ахоўны клапан, які спрацоўвае пры перапаўненні бака і павелічэнні ціску звыш разліковага.
• Манометр або термоманометр для кантролю параметраў сістэмы.
• Аўтаматычны паветраадводнік.

Аднак: насос, воздушник, ахоўны клапан і (часам) пашыральны бак часта мантуюцца ў корпусе катла, фактычна ператвараючы яго ў міні-кацельню. Перш, чым ісці за пакупкамі, вывучыце дакументацыю.

Акрамя таго, апцыянальна могуць усталёўвацца:

• Адсякаюць асобныя ацяпляльныя прыборы і ўчасткі контуру вентыля.
• Гразявікоў перад помпай.
• Дроселі або тэрмастаты, якія рэгулююць тэмпературу радыятараў.
• У верхніх кропках контуру - дадатковыя воздушники.

разводка

Як самому правесці ацяпленне ў аднапавярховым доме? На думку аўтара, лепшым рашэннем будзе Ленінградка - однотрубная разводка па перыметры паверху з радыятарамі, падлучанымі паралельна асноўнаму разліву. Яна абсалютна безадмоўны і выключае прыпынак цыркуляцыі ў нейкай частцы контуру з-за завоздушивания.

Як правільна правесці ацяплення на двух паверхах?

Тут магчымыя два варыянты.

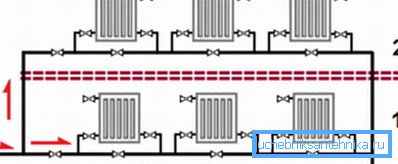

1. Два кольца (па адным на паверх) з дроселем, абмяжоўвалым праходнасць больш кароткага з контураў.

1. Двухтрубная схема з разліву на першым паверсе і на гарышчы і злучаюць іх стаякоў з ацяпляльнымі прыборамі.

Як правільна падключыць радыятары?

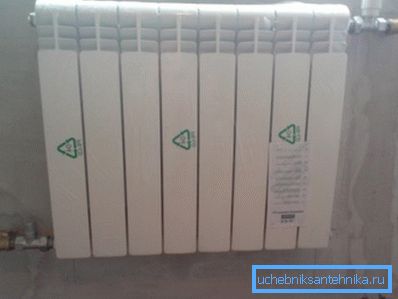

Для кароткіх (не больш за 7 секцый) ацяпляльных прыбораў аптымальным будзе традыцыйнае бакавое падлучэнне. Больш за доўгія батарэі лепш падключаць дыяганальнае або знізу ўніз.

заключэнне

Спадзяемся, што наш матэрыял дапаможа чытачу ў выбары і мантажы ацяпляльнага абсталявання. Дадатковую інфармацыю аб тым, як мантуюцца сістэмы ацяплення сваімі рукамі, можна знайсці ў прымацаваным відэа.

Поспехаў!
