Сістэмы вадзянога ацяплення: як сканструяваць якасную

Сучасным інжынерам-цеплатэхніка вядома нямала спосабаў абагравання жылля. Камфортная тэмпература ў хаце можа стварацца цеплавымі вентылятарамі, электрычнымі канвектарамі, традыцыйнымі дроўнымі печамі і гэтак далей. Але самымі эканамічнымі і эфектыўнымі лічацца сістэмы вадзянога ацяплення з катлом і радыятарамі.

Працягнуўшы чытанне, вы даведаецеся шмат карыснага аб разнавіднасцях гэтых інжынерных сетак і асаблівасцях іх мантажу сваімі рукамі.

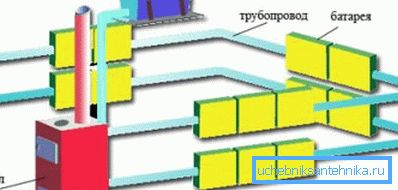

Сістэма вадзянога ацяплення - самы папулярны спосаб ўладкавання абагравання жылля

Разнавіднасці вадзяных сетак ацяплення

Эфектыўнасць работы за кліматычную інжынернай сістэмы кватэры ці дома залежыць не толькі ад магутнасці ацяпляльнага агрэгата або каэфіцыента цеплааддачы радыятара. Не менш важна тое, які тып трубавай разводкі абраны для дастаўкі цепланосбіта, як арганізаваны ток вадкасці і многія іншыя параметры.

Існуе мноства разнавіднасцяў вадзянога ацяплення, якія адрозніваюцца тымі ці іншымі асаблівасцямі

Больш поўная і падрабязная класіфікацыя сістэм вадзянога ацяплення ў залежнасці ад розных крытэрыяў прыведзена ў табліцы.

выгляд апісанне
па аўтаномнасці
залежная Цепланосбіт награваецца ў цэнтралізаванай кацельні і падаецца ў радыятары ацяплення з дапамогай магістральных трубаправодаў. Такі тып ацяплення змантаваны ва ўсіх гарадскіх кватэрах дамоў старой пабудовы.
незалежная Ацяпляльны агрэгат усталёўваецца ў самым жыллё. Ён награвае ваду, якая па трубах перацякае да радыятараў, дзе адбываецца цеплаабмен з паветрам. Затым астыўшая вадкасць па зваротнай трубе паступае таму ў награвальнік і пачынаецца наступны цыкл. Падобнымі сістэмамі ацяплення абсталявана пераважная большасць прыватных дамоў.
Па кантакце з навакольным асяроддзем
адкрытая Такая сістэма вадзянога ацяплення мантавалася ў прыватных дамах, абсталяваных цвёрдапаліўных катламі старой канструкцыі. Аднак сустракаецца і цяпер. Асаблівасць разгляданай інжынернай сеткі ў тым, што цепланосбіт цыркулюе па трубах без залішняга ціску. Часткай сістэмы ацяплення з'яўляецца пашыральны бак адкрытага тыпу, які замацоўваецца ў самой верхняй кропцы.
закрытая Выкарыстоўваецца герметычная пашыральны ёмістасць закрытага тыпу, якая ўсталёўваецца ў кацельні на обратку. Ацяпляльная сістэма запампоўваецца вадкасцю пад залішнім ціскам. Для прыватных дамоў гэты паказчык роўны 1 атмасферы, у залежных сетках ацяплення з цэнтралізаванай падачай цепланосбіта ціск можа даходзіць да 6 атмасфер.
Па спосабе арганізацыі току цепланосбіта
гравітацыйная Вадзяныя сістэмы ацяплення, дзе цыркуляцыя вады адбываецца натуральным шляхам за кошт розніцы ціску і шчыльнасці. Маса нагрэтай вады менш, таму яна выцясняецца ў верхнюю кропку сістэмы. Затым, астываючы, перацякае праз радыятары, аддаючы цеплавую энергію ім. Пасля чаго па обратку, размешчанай пад ухілам, вяртаецца да катла.
прымусовае У гэтым выпадку адным з элементаў кліматычную сеткі з'яўляецца цыркуляцыйны помпа. Такія сістэмы больш эфектыўныя і эканамічныя. Пры мантажы ня трэба выконваць абавязковы ўхіл труб. Адзіны мінус - залежнасць ацяплення ад наяўнасці электрычнасці. Без яго помпа функцыянаваць не будзе (як, зрэшты, і любы з сучасных катлоў).
Па колькасці труб, якія падаюць і што адводзяць цепланосбіт
однотрубная Па ўсіх пакоях пракладваецца кальцо з трубы, у якую паралельным або паслядоўным спосабам ўразаюцца радыятары ацяплення. Да плюсаў варта аднесці таннасць, да мінусаў - складанасць у рамонце і немагчымасць дакладна рэгуляваць тэмпературу ў розных пакоях дома.
двухтрубная Такая сістэма ацяплення, як вынікае з назвы, мае дзве трубы: па адной падаецца, па іншай выдаляецца вадкасць. Перавага - магчымасць рэгуляваць тэмпературу ў радыятарах з дапамогай тэрмастатаў і лёгкасць у рамонце (перакрыўшы доступ вады да адной батарэі, вы не парушыце яе ток у астатніх радыятарах). Аднак цана яе вырабу будзе вышэй - для мантажу спатрэбіцца ў два разы больш труб.
Па спосабе пракладкі труб
вертыкальная У такой схеме ацяплення цепланосбіт падаецца на верхні паверх, пасля чаго сцякае ўніз, праходзячы праз адзін радыятар ацяплення на кожным паверсе.
гарызантальная Тут вада таксама падаецца ўверх па вертыкальнай трубе, ад яе затым робіцца гарызантальны адвод, па якім вадкасць дасягае ўсіх батарэй, размешчаных на адным паверсе.
камбінаваная Такая вадзяная сістэма ацяплення мае элементы як першай, так і другой разнавіднасці.
Па наяўнасці тупіка
тупіковая Пры такой схеме пракладкі які падае трубаправод даходзіць да самага далёкага радыятара, там замыкаецца перамычкай з обратку, па якой вада вяртаецца назад.
кальцавая У гэтым выпадку дзве трубы для цепланосбіта ўтвараюць як бы пярсцёнак, паступова праходзячы праз усе пакоі і батарэі. Такая схема лічыцца больш эфектыўнай.
прамянёвая Цепланосбіт паступае з катла ў коллекторный шафа, які злучаны парай труб (якая падае і адводзіць) з кожным радыятарам у доме. Так можна вельмі дакладна кантраляваць мікраклімат ва ўсім будынку з адной кропкі.
Некаторыя разнавіднасці інжынерных сетак патрабуюць наяўнасці рознага электрычнага абсталявання

Звярніце ўвагу! Выбар патрэбнай сістэмы ацяплення залежыць ад вялікай колькасці розных фактараў. Да іх адносіцца плошчу дома, колькасць паверхаў, дыяметр выкарыстоўваюцца труб і гэтак далей.

Разлікі і выбар падыходнай схемы сістэм вадзянога ацяплення лепш даверыць прафесійнаму інжынеру. Ён жа выканае гідраўлічны разлік, без якога аб нармальнай працы за кліматычную сеткі можна забыцца.

Спынімся больш падрабязна на апісанні сістэм ацяплення з натуральнай і прымусовай цыркуляцыяй.

Віды ацяплення па спосабе цыркуляцыі вады

гравітацыйная сістэма

асаблівасці

Сістэма натуральнай цыркуляцыі вадкасці ў кліматычную сеткі працуе выключна дзякуючы прыродным законам.

Схема такая:

  • награваючыся, вада становіцца лягчэй і падымаецца ў верхнюю частку сістэмы ацяплення;
  • астываючы, вадкасць становіцца больш шчыльнай і цяжкай, з прычыны чаго апускаецца, адначасна абаграваючы памяшкання.
На фота - прынцып працы гравітацыйнай сістэмы ацяплення

Апісванае ацяпленне было эфектыўным толькі ў тым выпадку, калі мантаваць інжынерную сетку так, каб забяспечыць інтэнсіўную цыркуляцыю вадкасці ў ёй. Інакш цепланосбіт не будзе выконваць ускладзеную на яго транспартную функцыю і цеплавая энергія, якая выпрацоўваецца усталяваным катлом, знікне дарма.

Пры будаўніцтве і эксплуатацыі гравітацыйнай сістэмы ацяплення неабходна выконваць такія патрабаванні:

  1. Правільна падабраць дыяметр труб, якія вядуць у кацёл з батарэямі, разлічыць іх гідраўлічны супраціў, усталяваць агульную працягласць ў вертыкальнай і гарызантальнай плоскасці. Неабходныя зыходныя дадзеныя вы можаце атрымаць з суправаджальнай дакументацыі да кліматычнага абсталявання.
  2. Нельга дапускаць перагрэву цепланосбіта. Вада можа закіпець, з-за чаго ціск у трубах і радыятарах значна падвысіцца, а гэта прывядзе да паломкі. Пазбегнуць гэтага дапамагае пашыральны бак, які ўсталёўваецца ў верхняй кропцы сістэмы.
Такі дом не абагрэць з дапамогай гравітацыйнай сеткі ацяплення

Звярніце ўвагу! Як бы правільна вы ні лічылі, абагрэць дом плошчай больш за 200 кв. метраў або змантаваць трубаправоды даўжынёй больш за 30 метраў і забяспечыць натуральную цыркуляцыю цепланосбіта не атрымаецца. Прыйдзецца ўсталёўваць электрычныя помпы, а гэта ўжо сістэма ацяплення з прымусовым токам вады.

парадак мантажу

Інструкцыя па канструяванню гравітацыйнай сістэмы абагравання простая і складаецца з наступных пунктаў:

  1. Перш за ўсё, неабходна ўсталяваць кацёл. Па зразумелых прычынах яго трэба мантаваць у самай нізкай кропцы трубаправодаў, куды сцякае ўся астуджаная вадкасць з радыятараў.
Кацёл - асноўны элемент ацяпляльнай сістэмы
  1. Ад катла ўверх пракладваецца вертыкальны стояк. Чым вышэй будзе гэтая труба, тым больш эфектыўна стане працаваць ацяпляльная сістэма. Часцей за ўсё яе канец заводзяць на гарышча паверх дома.
  2. Зверху ставіцца пашыральны бак адкрытага тыпу. Калі ён усталяваны на гарышчы, не забудзьцеся старанна ўцяпліць ёмістасць каб пазбегнуць значных цепластрат і замярзання вадкасці. Мембранную ёмістасць можна мантаваць і ў кацельні, на обратку.
  3. Затым робіцца трубавая разводка. Тут неабходна прасачыць, каб ні адна батарэя апалу не размяшчалася ў кропцы, якая ляжыць ніжэй катла. Чым больш перапад вышынь, тым больш эфектыўна праца мантаванай інжынернай сеткі.
  4. Матэрыял для труб можна выбіраць адвольна. Памятаеце, што калі ў сістэме ўсталяваны цвёрдапаліўны кацёл, цепланосбіт можа разагравацца да вельмі высокіх тэмператур, пры якіх не могуць эксплуатавацца палімерныя трубы. У гэтым выпадку рэкамендуецца спыніцца на сталёвых.
Вельмі важна правільна падабраць трубы для сістэмы ацяплення
  1. У астатніх жа выпадках больш падыдуць пластыкавыя, так як яны не схільныя карозіі і маю меншы каэфіцыент гідраўлічнага супраціву. Пераканайцеся, што унутраны перасек выкарыстоўваюцца трубаправодаў і патрубков катла супадае. Выкарыстоўваць трубы меншага дыяметра забаронена.

Савет! Ніхто не забараняе мантаваць якія падаюць і якія адводзяць трубы большага, чым патрубок, дыяметра. Для гравітацыйнай сістэмы ацяплення гэта нават карысна.

Сістэма з прымусовай цыркуляцыяй

асаблівасці

Вы ўжо, напэўна, зразумелі, што эфектыўнасць работы ацяплення шмат у чым залежыць ад хуткасці ператоку цепланосбіта па ўсіх элементах сістэмы. Таму большай папулярнасцю цяпер карыстаюцца кліматычныя сеткі з помпамі, перапампоўваюць ваду.

Гэта невялікія прылады, якія спажываюць мінімум электраэнергіі і працуюць практычна бясшумна. Сучасныя цыркуляцыйныя помпы могуць мяняць хуткасць кручэння электрарухавіка, дзякуючы чаму ёсць магчымасць дакладна рэгуляваць аб'ём якая працякае гарачай вады і, адпаведна, тэмпературу ў пакоях.

Схема працы ацяплення з прымусовай цыркуляцыяй вадкасці

Насос павялічвае каэфіцыент карыснага дзеяння апісванай кліматычнай сістэмы, таму паліва на падтрыманне звычайнай тэмпературы ў пакоях будзе траціцца менш.

Акрамя таго, цепланосбіт, перапампоўваюць помпай, лягчэй пераадольвае гідраўлічны супраціў. Такім чынам, для мантажу сістэмы ацяплення можна выкарыстоўваць трубы меншага дыяметра (але не менш патрубка катла).

парадак мантажу

Ўладкаванне сістэмы абагравання з прымусовай цыркуляцыяй адрозніваецца ад мантажу гравітацыйнай сеткі ў бок спрашчэння.

У прыватнасці:

  1. Помпа усталёўваецца на адваротным трубе, каб вадкасць, якая паступае ў яго, мела мінімальна магчымую тэмпературу.
  2. Награвальны кацёл можна ставіць на адным узроўні з радыятарамі.
  3. Часткай сістэмы можа быць толькі мембранны пашыральны бак (часта ён ужо ўбудаваны ў кацёл). Так вадкасць у трубах будзе цыркуляваць пад ціскам у 1-1,5 атмасферы.
  4. Выконваць загаданы БНіП ўхіл труб у тым разе не трэба.
Перад канструяваннем сістэмы з прымусовай цыркуляцыяй неабходна вырабіць дакладныя інжынерныя разлікі

Камбінаваная сістэма ацяплення

Пры будаўніцтве прыватных дамоў часта ўжываюць так званую сумешчаны схему абагравання. У гэтым выпадку трубаправоды, радыятары і кацёл мантуюцца па правілах гравітацыйнай сеткі, але на зваротны трубаправод ставіцца цыркуляцыйны помпа з абводкай (байпас).

Так забяспечваецца працаздольнасць абагрэву нават у выпадку часовага адключэння электраэнергіі або паломкі цыркуляцыйнага помпы.

Савет! Любое абсталяванне неабходна падключаць да труб праз запорную арматуру. Таксама кранам або зваротным клапанам варта абсталяваць і байпас. У гэтым выпадку можна дэмантаваць абсталяванне для рамонту або замены без выдалення цепланосбіта з труб.

З дапамогай байпаса можна ўрэзаць помпу ў састарэлую гравітацыйную сістэму ацяплення

Такім жа чынам мадэрнізуюцца састарэлыя сістэмы ацяплення. Неабходна проста зрабіць ўрэзку з помпай і эфектыўнасць работы за кліматычную сеткі значна павялічыцца.

Віды ацяплення па спосабе разводкі труб

однотрубная

Такая сістэма ацяплення прадугледжвае мантаж адной трубы, па якой цепланосбіт і падаецца да радыятараў, і вяртаецца назад да катла. У гэтую магістральную лінію паслядоўна або паралельна падключаюцца радыятары ацяплення, дзе адбываецца цеплаабмен.

Перавага такой схемы - таннасць. Вам спатрэбіцца мінімальная колькасць труб і рознай фурнітуры.

Але эфектыўнай і зручнай сістэму не назавеш, так як яна мае некалькі істотных недахопаў:

  • немагчыма ўручную або з дапамогай термоклапанов адрэгуляваць аб'ём цепланосбіта, які трапляе ў кожную батарэю, таму ўсталяваць патрэбную тэмпературу ў кожнай асобнай пакоі не атрымаецца;
  • колькасць цеплавой энергіі, якая перадаецца радыятарам, будзе памяншацца па меры аддалення батарэй ад катла, такім чынам, самыя далёкія (ніжнія) пакоі будуць ацяпляцца горш.
Схема однотрубной сістэмы ацяплення

Абыйсці некаторыя абмежаванні апісванай сістэмы можна шляхам ўстаноўкі байпаса - абводнай трубы - злучае ўваходны і выходны патрубкі радыятара напрамую. У гэтым выпадку, адкрываючы і зачыняючы запорную і рэгулюе арматуру, можна не толькі ўсталяваць камфортную тэмпературу батарэі, але і вырабіць (у выпадку неабходнасці) яе дэмантаж і рамонт без прыпынку працы ўсёй сеткі абагравання.

Двухтрубная вертыкальная з ніжняй разводкай

Галоўнае адрозненне однотрубной схемы разводкі ад двухтрубной з'яўляецца наяўнасць двух трубаправодаў: па першым да радыятараў падаецца гарачы цепланосбіт, па другім адводзіцца астыўшая вада і дастаўляецца назад да катла.

Дзякуючы такой схеме можна рэгуляваць аб'ём вадкасці, якая паступае ў кожную батарэю, і дамагацца найбольш камфортнай тэмпературы ў пакоях.

Двухтрубная сістэма ацяплення з ніжняй разводкай

Адзін з варыянтаў - двухтрубная сістэма, з вертыкальнымі стаяках і ніжнім размяшчэннем якія падаюць труб.

Яе асаблівасці складаюцца ў наступным:

  1. Па самым ніжнім ўзроўню сістэмы ад катла ацяплення пракладваюць трубаправоды, падлучаныя да прыбора ацяплення.
  2. Ад гэтых магістраляў ўверх пускаюць стаякі, падымалыя цепланосбіт у самую верхнюю кропку сістэмы і дастаўляюць яго ў радыятары ацяплення на кожным паверсе.
  3. Затым праз іншую трубу вырабляецца вяртанне астылай вадкасці для паўторнага цыклу абагравання.

Мінус падобнага рашэння - небяспека завоздушивания сістэмы.

Неабходна прадугледзець прылады для выдалення паветра з труб і радыятара:

  • паветраную трубу, ўзнімальную да верхняй кропцы сістэмы;
  • пашыральны бак адкрытага тыпу або мембраннае прылада са спецыяльным паветраным клапанам;
  • краны Маеўскага, якія мантуюцца ў верхняй частцы кожнай батарэі.

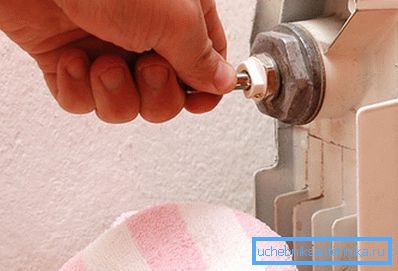

Кран Маеўскага дапаможа пазбегнуць завоздушивания сістэмы ацяплення

Двухтрубная вертыкальная з верхняй разводкай

У гэтым выпадку размеркаванне вадкасці адбываецца ў самай верхняй кропцы сістэмы - на гарышчы ці пад столлю верхняга паверху. Цепланосбіт дастаўляецца туды вертыкальнай трубой, пасля чаго па гарызантальных трубаправодах перацякае ў батарэі.

Тут таксама неабходны пашыральны бак, але лепш выкарыстоўваць менавіта герметычны, каб можна было павялічыць ціск вады, чым павысіць эфектыўнасць абагравання.

Схема ацяплення з верхняй разводкай

двухтрубная гарызантальная

Гэты тып размеркавання вадкасці па трубах найбольш распаўсюджаны ў будаўніцтве прыватных дамоў і дач. Асаблівасць тут у тым, што для забеспячэння ператоку вады абавязкова трэба ставіць цыркуляцыйны помпа, так як дамагчыся патрэбнай хуткасці руху вады натуральным спосабам не атрымаецца.

Прамянёвая схема разводкі труб ацяплення

Трубы пракладваюцца па адной з некалькіх схем:

  1. тупіковая. Плюс гэтага метаду ў досыць эканомным расходаванні труб. Мінус - значная працягласць сістэмы, што абцяжарвае яе дакладную рэгуляванне.
  2. спадарожная. У такой сістэме даўжыня ацяпляльных контураў менш, з прычыны чаго іх лягчэй адрэгуляваць. Аднак, значна павялічваюцца выдаткі на куплю труб і мантажныя работы.
  3. коллекторная. У гэтым выпадку кожны радыятар з дапамогай труб падключаецца да двух Грабёнка - якая падае і адводзіць. Найбольш эфектыўная сетка, але кошт яе мантажу вышэй, чым усіх астатніх. Акрамя таго, трэба прадугледзець ўтоеную пракладку труб, так як эстэтычна пракласці такая колькасць ўздоўж сцен не атрымаецца.

выснову

Як вы змаглі пераканацца, існуе велізарны выбар розных варыянтаў ўладкавання кліматычнай сістэмы. Выбар патрэбнай схемы залежыць не толькі ад вашага жадання і колькасці грашовых сродкаў, але і ад інжынерных магчымасцяў. Таму так важны тэхнічны разлік кліматычных сетак.

Гэтым пытанні прысвечана відэа ў гэтым матэрыяле.
