Схема абвязкі катла ацяплення: абавязковыя і дадатковыя

Якія абавязковыя элементы павінна ўключаць абвязка катла ацяплення? Чым забяспечваецца бяспека эксплуатацыі сістэмы? Як арганізаваць нізкатэмпературнае ацяпленне? У нашым матэрыяле мы паспрабуем адказаць на гэтыя пытанні.

абавязковыя элементы

Пералік абсталявання вызначаецца тыпам ацяпляльнай сістэмы.

тып цыркуляцыі

Прымусовае цыркуляцыя мае на ўвазе наяўнасць цыркуляцыйнага помпы для сістэмы ацяплення дома.

Ён камплектуецца:

1. гразявікоў, усталяваным перад помпай па току цепланосбіта;
2. Парай адсякае вентыляў, якія дазваляюць прачысціць гразявікоў або дэмантаваць помпа з мінімальнай стратай цепланосбіта.

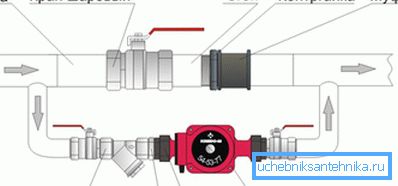

Калі сістэма працуе напераменку з прымусовай і натуральнай цыркуляцыяй, паміж ўрэзку адводаў на помпа павінен прысутнічаць байпас з перасекам, роўным перасеку разліву. Ён камплектуецца шарыкавым зваротным клапанам ці вентылем, якія прадухіляюць зваротны ток вады праз байпас падчас працы помпы.

Адкрытая і закрытая сістэмы

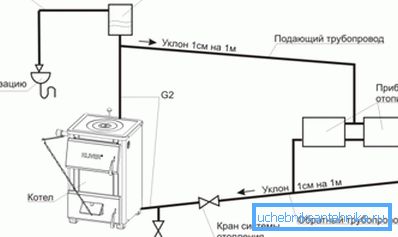

Адкрытая сістэма ацяплення паведамляецца з атмасферай праз адкрыты ацяпляльны пашыральны бак.

Ён сумяшчае некалькі функцый:

• Кампенсуе павелічэнне аб'ёму цепланосбіта пры нагрэве.
• Служыць для адводу выцесненага ў яго паветра.
• Дазваляе даліваць ваду замест выпарыцца або выкипевшей ў працэсе працы сістэмы.

Заўважце: адкрыты бак заўсёды мантуецца ў верхняй кропцы контуру. Разліў павінен мець пастаянны ўхіл ад бака, які забяспечыць натуральны ток астываючай цепланосбіта і дазволіць паветры выцясняцца ўверх.

Акрамя таго, схема абвязкі цвёрдапаліўных катлоў у сістэмах з натуральнай цыркуляцыяй ўключае разгонный калектар - вертыкальны ўчастак разліву, які злучае кацёл з пашыральным бакам.

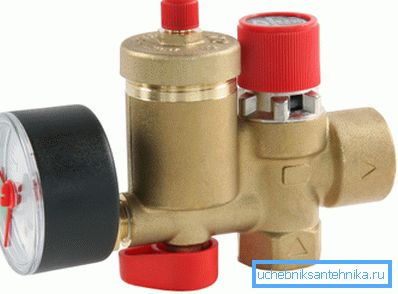

У закрытай сістэме функцыі, якія выконваюцца адкрытым пашыральным бакам, ўскладаюцца на некалькі прылад.

Пры мантажы сістэмы сваімі рукамі карысна ведаць некалькі тонкасцяў.

• Пашыральны бак можна мантаваць у любым пункце контуру; аднак лепш выбраць месца, дзе паток цепланосбіта змяшчае мінімум турбулентнасці. Напрыклад, перад помпай, прыкладна ў 10 дыяметрах разліву ад яго.
• Пажадана ўсталёўваць бак патрубком ўверх. З чым звязаная інструкцыя? З тым, што ў гэтым выпадку ў баку гарантавана не апынецца паветра па той бок мембраны, дзе павінен знаходзіцца цепланосбіт.
• Аб'ём бака бярэцца прыкладна роўным 10% агульнага аб'ёму цепланосбіта ў сістэме. Найпросты спосаб ацэнкі яго колькасці - запоўніць контур вадой і зліць яе ў любую мерную посуд.
• Калі ў сістэме варта некалькі мембранных бакаў, іх аб'ём сумуецца.
• Пастаянныя спрацоўвання ахоўнага клапана пры працы кажуць пра тое, што пашыральны бак занадта малы.
• Па-за залежнасці ад наяўнасці паветраадводнік верхнія пункту ацяпляльнай сістэмы (верхнія коркі радыятараў, перамычкі паміж імі і г.д.) камплектуюцца воздушниками. У іх ролі могуць выступаць як краны Маеўскага, так і звычайныя вентыля або водаразборныя краны.

Звонку і ўнутры катла

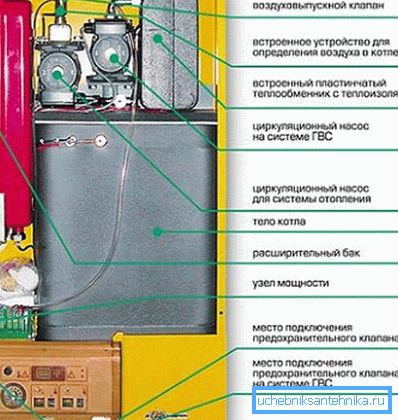

Часцяком схемы абвязкі катлоў ацяплення могуць прыкметна адрознівацца ад апісаных вышэй. Справа ў тым, што многія ацяпляльныя прылады камплектуюцца ўласнымі цыркуляцыйнымі помпамі, групай бяспекі, а часцяком - і пашыральным бакам.

Пры такой камплектацыі схема абвязкі насценнага катла ацяплення ўключае, у сутнасці, толькі пару адсякае яго вентыляў, скід у каналізацыю і перамычку з сістэмай ХВС для запаўнення контуру.

дадатковыя элементы

Што яшчэ можа ўваходзіць у абвязку катла?

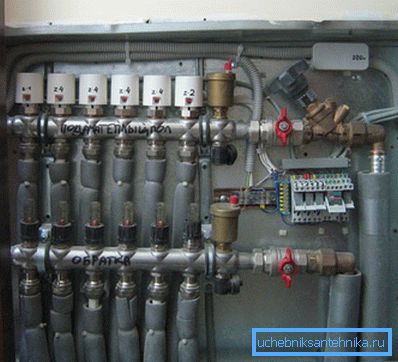

калектар

Калектар, або грабянец - гэта нескладанае прыстасаванне для паралельнага падлучэння некалькіх ацяпляльных прыбораў або незалежных контураў. Калектары мантуюцца на які падае і зваротным трубаправодах. Кожная пара адводаў забяспечваецца запорным вентылем і дроселем для рэгулявання.

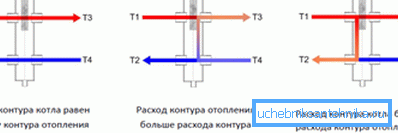

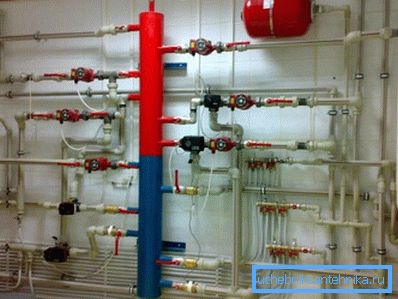

Гидрострелка

Яна ўяўляе сабой разнавіднасць калектара і прынцыпова адрозніваецца ад яго толькі значным унутраным аб'ёмам. Гидрострелка падключаецца і да якая падае, і да зваротнай нітцы.

Падзел патокаў у агульным аб'ёме дазваляе пераразмяркоўваць цепланосбіт паміж падачай і обратку; мала таго: праз дадатковыя адводы можна адбіраць ваду з тэмпературамі, прамежкавымі паміж абедзвюма ніткамі.

Трехпроходной клапан

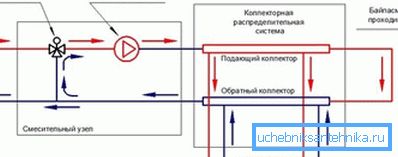

Гэта трайнік з кіраваным клапанам, які працуе па прынцыпе або-або: ён дазваляе адкрыць прыток цепланосбіта з прамога трубаправода, паменшыўшы расход вады з обратку, і наадварот. Для чаго ён выкарыстоўваецца? Перш за ўсё - для арганізацыі нізкатэмпературных контураў.

Справа ў тым, што для цвёрдапаліўнага катла тэмпература зваротнага трубаправода ніжэй за 50 З вельмі непажаданая: цана залішняга астуджэння цеплаабменніка - адукацыя на ім кандэнсату, рэзка зніжае тэрмін яго службы. Пры працы ў штатным рэжыме, з тэмпературамі падачы і обратку 75/55 З, для запитывания цёплай падлогі ствараецца контур з асобным цыркуляцыйнай помпай.

Частка вады обратку з гэтага контуру вяртаецца на рэцыркуляцыі; пры гэтым трехпроходной клапан дазіруе падачу больш гарачай вады ад катла ў залежнасці ад тэмпературы цепланосбіта. Як правіла, такая схема абвязкі цвёрдапаліўнага катла ацяплення ўключае термостатическую галоўку, якая адказвае за рэгуляванне тэмпературы.

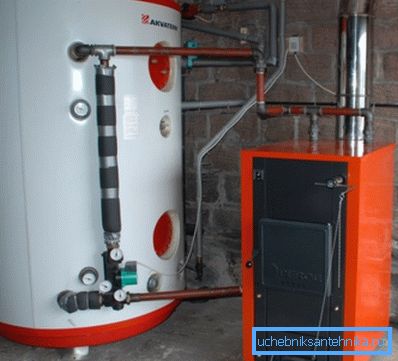

Теплоаккумулятор

Пад гэтай назвай хаваецца цеплаізаляваных вадзяной бак значнага аб'ёму. Ён дазваляе назапасіць вялікі аб'ём цеплавой энергіі і паступова аддаваць яго награвальных прыбораў.

Теплоаккумулятор карысны для стабілізацыі тэмпературы радыятараў пры выкарыстанні цвёрдапаліўных катлоў; яго нярэдка ўключае і схема абвязкі электрычнага катла ацяплення, які працуе выключна ў начны час, калі дзейнічае больш танны тарыф на электраэнергію.

заключэнне

Спадзяемся, што прапанаваная ўвазе чытача інфармацыя дапаможа яму ў праектаванні і будаўніцтве ўласнай ацяпляльнай сістэмы. Як заўсёды, прымацаванае відэа ёсць дадатковыя тэматычныя матэрыялы. Поспехаў!
