Схема ацяплення двухпавярховага дома з прымусовай
У наш час варыянтаў пракладкі ацяпляльных камунікацый досыць шмат, але ўсе іх можна падзяліць на некалькі асноўных груп, якія маюць адрозненні ў канструкцыі і эфектыўнасці працы. У дадзеным артыкуле мы разгледзім самыя папулярныя варыянты, вылучым іх галоўныя вартасці і закранем недахопы, азнаёміўшыся з інфармацыяй, выкладзенай ніжэй, вы без працы зможаце вызначыцца з тым, які з відаў будзе аптымальным менавіта для вашых умоў.
Самыя папулярныя віды сістэм
Лепш за ўсё ў працэсе эксплуатацыі сябе зарэкамендавалі наступныя варыянты:
| Контуры з натуральнай цыркуляцыяй | Яшчэ пару дзесяцігоддзяў таму альтэрнатыў гэтаму віду проста-проста не было. Падобныя варыянты добрыя сваёй прастатой і непатрабавальны, але ў іх існуе цэлая маса недахопаў, якія будуць разгледжаны ў наступным раздзеле |
| однотрубные сістэмы | Больш дасканалы варыянт, які даволі просты ў мантажы, што немалаважна пры правядзенні работ сваімі рукамі. Акрамя таго, гэты тып камунікацый дазваляе зэканоміць матэрыялы, такім чынам, і кошт праекта атрымліваецца ніжэй. Але і ў гэтага варыянту ёсць мноства мінусаў |
| двухтрубные сістэмы | Наяўнасць двух магістраляў і асобных падводзім цепланосбіта да кожнага радыятару дазваляюць забяспечыць больш раўнамерную цеплааддачу, што павялічвае эфектыўнасць. Да мінусаў можна аднесці матэрыялаёмістасць і немагчымасць схаваць камунікацыі |
| коллекторные камунікацыі | Можна з упэўненасцю сцвярджаць, што дадзены варыянт з'яўляецца найбольш дасканалым і эфектыўным на сённяшні дзень. Асаблівасці разводкі забяспечваюць раўнамерную падачу цепланосбіта да ўсіх награвальным элементам |
Савет! Не варта давяраць думку спецыялістаў, якія сцвярджаюць, што той ці іншы варыянт лепш за іншых. Многія з іх пастаянна робяць адны і тыя ж віды камунікацый і проста-проста не хочуць збіраць той жа калектар, бо слаба знаёмыя з яго прыладай.
Перавагі і недахопы кожнага з відаў
Разгледзім кожны варыянт разгорнута, каб зразумець, чым яны адрозніваюцца адзін ад аднаго. Варта ўлічваць не толькі кошт і працаёмкасць мантажных работ, але і эфектыўнасць працы пасля. Танныя ў зборцы варыянты часцей за ўсё менш рацыянальныя ў выкарыстанні, што выклікае перарасход энергарэсурсаў.

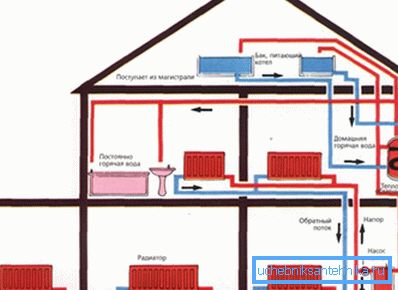

Камунікацыі з самацёчным рухам цепланосбіта
Схема ацяплення двухпавярховага дома з натуральнай цыркуляцыяй мае некаторыя адрозненні ад аналагічных варыянтаў у аднапавярховых будынках.
Разгледзім самыя важныя нюансы, пра якія варта ведаць кожнаму:
- На другім паверсе ў абавязковым парадку размяшчаецца пашыральны бачок, аб'ём якога разлічваецца індывідуальна, зыходзячы з ёмістасці сістэмы. Размяшчаць яго можна як на гарышчы, так і ў якім-небудзь памяшканні, галоўнае - каб ёмістасць размяшчалася ў верхняй кропцы ўсёй сістэмы.
- Усе трубаправоды павінны прокладываться з ухілам ад 3 да 5 градусаў, каб забяспечыць рух цепланосбіта.
Звярніце ўвагу! Не варта забываць пра тое, што зваротны трубаправод робіцца з труб, дыяметр якіх павінен павялічвацца па меры набліжэння да теплоагрегату, гэта забяспечыць выдатную цыркуляцыю.
- Верхняя труба можа прокладываться як пад столлю, так і пад падваконнікамі.
Да вартасцяў можна аднесці поўную аўтаномнасць і незалежнасць ад энерганосьбітаў, а таксама прастату абслугоўвання і бясшумнасць працы. З недахопаў адзначым складанасць мантажу, немагчымасць працы ў памяшканнях вялікай плошчы (звыш 130 м2), Нераўнамерным абаграванне памяшканняў і неабходнасць пастаяннага кантролю ўзроўню цепланосбіта.

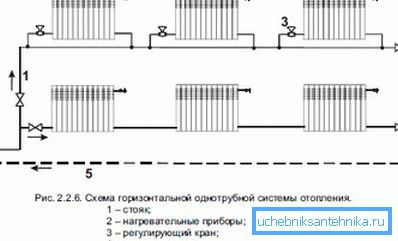

однотрубные варыянт
Асноўнымі адрозненнямі гэтага варыянту з'яўляюцца наступныя фактары:
- нізкая матэрыялаёмістасць, бо патрабуецца значна менш труб, адпаведна, памяншаецца і кошт праекта, што з'яўляецца немалаважным фактарам.
- На адгалінаванні да кожнага радыятару ставіцца запорная арматура, гэта дазваляе адключаць непатрэбныя пункту абагрэву або здымаць іх для рамонту ў выпадку неабходнасці.
- Таксама пажадана зрабіць і байпасный лінію, гэта забяспечыць раўнамернасць нагрэву ўсіх элементаў.
З плюсаў можна вылучыць прастату і эканамічнасць, з мінусаў - нераўнамерны нагрэў па меры выдалення ад катла і неабходнасць наладкі сістэмы.

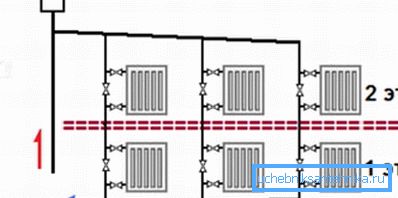

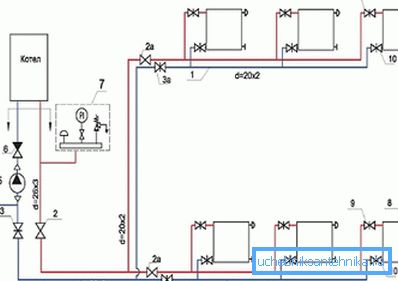

двухтрубная ацяпленне
Сістэма ацяплення двухпавярховага дома з прымусовай цыркуляцыяй двухтрубная тыпу з'яўляецца больш дасканалым варыянтам, які мае цэлы шэраг плюсаў:
- Нагрэў радыятараў больш раўнамерны, дзякуючы чаму павышаецца эфектыўнасць сістэмы.
- Наяўнасць цыркуляцыйнага помпы ў сістэме ацяплення забяспечвае пастаяннае рух вадкасці па-за залежнасці ад тэмпературы.
- Якая падае труба можа размяшчацца як пад столлю, так і пад падваконнікамі ці нават у падлогі.
Можна сказаць, што дадзены варыянт з'яўляецца самым папулярным сярод забудоўшчыкаў, аднак, з нядаўняга часу ўсё большае распаўсюджванне атрымлівае больш дасканалы тып, які мы разгледзім у наступным раздзеле.

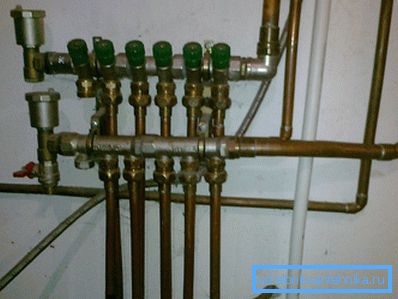

коллекторная сістэма
Многія памылкова лічаць, што дадзены варыянт пад сілу ўсталяваць толькі прафесіяналам.
Між тым, інструкцыя па пракладцы камунікацый дадзенага тыпу даволі простая і ўключае наступныя дзеянні:
- Разлік колькасці кропак абагрэву, гэта важна пры выбары калектара ацяплення, бо на ім павінна прысутнічаць столькі высноў, колькі радыятараў у доме.

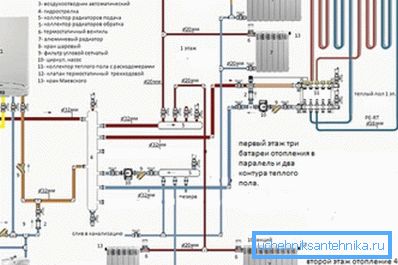

Звярніце ўвагу! Выкарыстанне коллекторного варыянту дазваляе ўключаць у сістэму і цёплая падлога, для яго адводзіцца асобны контур, і ніякія лішнія дапрацоўкі ня патрабуюцца.

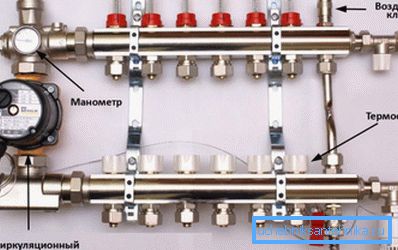

- Размеркавальнік размяшчаецца ў кацельні, ад яго асобна вядзецца труба да кожнага радыятару. Гэта дазваляе кіраваць кожным контурам паасобку.
- Можна пакінуць некалькі рэзервовых высноў на выпадак дадання радыятараў або кладкі цёплага полу.
Адзіны мінус - пракладка вялікай колькасці труб, на гэтым недахопы вычэрпваюцца.
выснову
Пісьменны выбар сістэмы ацяплення вельмі важны, бо якасны абаграванне - залог камфорту пражывання ў жилище.Видео раскажа і наглядна пакажа некаторыя нюансы датычна разгляданай тэмы і дапаможа прыняць правільнае рашэнне пры выбары таго ці іншага варыянту для вашага дома.
