Схема ацяплення: як пракласці трубы для аўтаномнай сістэмы

Перад мантажом любой сістэмы абагравання неабходна вызначыцца са спосабам разводкі трубаправодаў. Існуюць як шырока вядомыя і часта выкарыстоўваюцца однотрубные і двухтрубные спосабы ўладкавання кліматычную сеткі, так і больш экзатычныя. Да іх адносіцца схема ацяплення на два крыла, прамянёвая, многоконтурная і гэтак далей.

Больш падрабязна пра найбольш папулярных з іх чытайце ў размешчаным ніжэй матэрыяле.

Разнавіднасці сістэм абагравання

Перад тым як распрацоўваць тыя ці іншыя схемы - апал сваімі рукамі, гарачае водазабеспячэнне і таму падобныя - неабходна вызначыцца з тыпам кліматычнай сістэмы па спосабе арганізацыі току цепланосбіта. Ад гэтага наўпрост залежыць, які спосаб пракладкі труб падыдзе ў вашым канкрэтным выпадку.

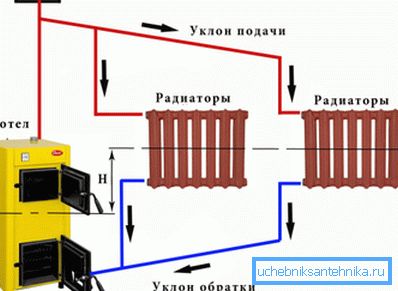

Найбольш просты разнавіднасцю з'яўляецца гравітацыйная сістэма абагравання, у якой ток цепланосбіта адбываецца за кошт рознасці тэмпературы і шчыльнасці вады, якая працякае па трубах. З такімі схемамі не па чутках знаёмыя жыхары гарадоў, якія пражываюць у хрушчоўцы або іншым шматкватэрным доме з цэнтралізаванай падачай цепланосбіта.

Прынцып дзеяння сістэмы ацяплення з натуральнай цыркуляцыяй складаецца ў наступным:

1. Разагрэтая ў катле вада становіцца менш шчыльнай і, адпаведна, больш лёгкай, з прычыны чаго выцясняецца цяжкімі воднымі масамі ў верхнюю кропку сістэмы.
2. Адтуль па змантаваным трубах вадкасць перацякае праз устаноўленыя ва ўсіх пакоях радыятары ацяплення, аддаючы цеплавую энергію паветры ў пакоях.
3. Завяршаецца цыкл трапленнем астылай вады ў кацёл, дзе пачынаецца новы абарот.

Звярніце ўвагу! Для забеспячэння нармальнай хуткасці патоку і выдалення паветра іх сістэмы ацяпляльныя трубы павінны размяшчацца пад ухілам у 3-5 градусаў па кірунку да катла. Гэта абавязковае патрабаванне, замацаванае БНіП.

Гравітацыйная сістэма ацяплення мае нямала пераваг, аднак, яе выкарыстанне звязана і з некаторымі цяжкасцямі. Усе плюсы і мінусы эксплуатацыі інжынернай сеткі з натуральным токам цепланосбіта адлюстраваны ў табліцы.

Гравітацыйныя схемы ацяплення будынкаў могуць прымяняцца і ў індывідуальным будаўніцтве. Розніца складаецца толькі ў тым, што ўсталёўваць пашыральны бак і вырабляць разводку ад вертыкальных стояков можна не на гарышчы, а пад столлю верхняга паверху (натуральна, у самым высокім пункце кліматычную сістэмы).

Таму вы можаце смела браць наяўныя ў будаўнічых даведніках або апісаныя ніжэй тыпавыя схемы ацяплення, мадэрнізаваць іх пад уласныя патрэбы і ўвасабляць у жыццё.

Савет! Каб разбірацца ў падрыхтаваных інжынерамі эскізах і праектах, неабходна ведаць ўмоўныя абазначэння ў схемах ацяплення. Знакаў там крыху і яны інтуітыўна зразумелыя, таму іх запамінанне не зойме ў вас шмат часу, але дасць магчымасць лёгка арыентавацца ў будаўнічай дакументацыі.

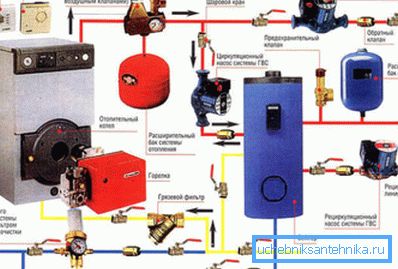

Калі вы не гатовыя мірыцца з недахопамі гравітацыйнай сістэмы, можна выкарыстоўваць схемы мантажу ацяплення з прымусовым токам вадкасці. У гэтым выпадку абавязковым элементам з'яўляецца цыркуляцыйны помпа, які ўсталёўваецца на обратку.

Толькі вызначыўшыся з разгледжаным вышэй пытаннем, можна выбіраць схему пракладкі труб.

Іх існуе некалькі:

• однотрубная;
• двухтрубная;
• прамянёвая.

Спынімся на гэтым больш падрабязна.

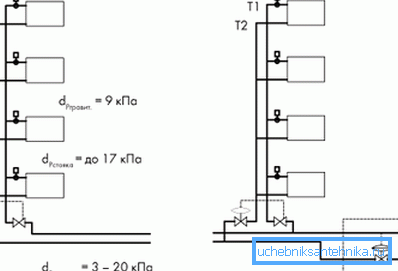

спосабы пракладкі

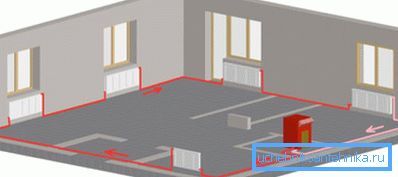

Однотрубная схема сеткі абагрэву

Пачнем разбор схемы ацяплення з адной трубой, якая служыць і для падачы вады ў батарэі і для транспарціроўкі астылай вадкасці да ацяпляльнага катла.

Калі неабходна абаграваць два крыла або некалькі паверхаў дома, неабходна з дапамогай траяка падзяліць паток вады на дзве або больш частак. Кожны контур пажадана абсталяваць запорной арматурай, якая дазваляе ў выпадку неабходнасці адсякаць яго без прыпынку працы ўсёй сістэмы.

Пасля праходжання ўсіх радыятараў патокі павінны быць зноў аб'яднаны ў адну трубу, якая злучаецца з уваходным патрубком катла ацяплення.

Радыятары ў однотрубной сістэме ацяплення могуць падлучацца двума спосабамі:

1. паслядоўным. У гэтым выпадку труба, якая падае цепланосбіт, падключаецца да ўваходнага патрубку батарэі і да выпускнога. Ніякіх дадатковых элементаў не мантуецца. Цепланосбіт не можа цячы, абмінуўшы радыятар ацяплення.
2. паралельным. Тут водная магістраль проста пракладваецца па перыметры ўсяго дома, а радыятары стыкуюцца з дапамогай траяка і отводных участкаў. Плюс у тым, што пры выхадзе са строю адной батарэі не парушаецца праца ўсёй астатняй сістэмы абагравання.

Пры ўладкаванні однотрубной сістэмы ацяплення пажадана прадугледзець наяўнасць наступных элементаў:

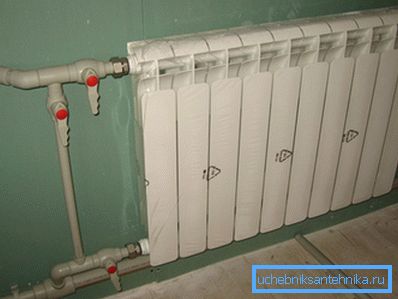

1. Запорной арматуры на ўваходзе і выхадзе з батарэі. З яе дапамогай вы не толькі зможаце рэгуляваць аб'ём паступае ў радыятар вады і, адпаведна, тэмпературу ў пакоі, але і зрабіць рамонт або замену элемента ацяплення без зліву цепланосбіта.
2. Пры паслядоўным злучэнні ўваходны і выходны патрубкі батарэі перад запорнымі кранамі пажадана злучыць байпас - адрэзкамі труб меншага дыяметра, якія забяспечаць ператок вады ў выпадку отсекания радыятара.

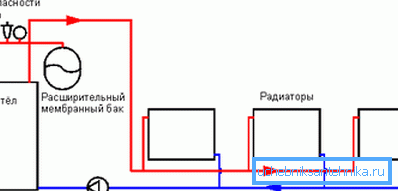

Двухтрубная схема сеткі абагрэву

Сістэма ацяплення з двума трубамі (якая падае і адводзіць) з'яўляецца больш эфектыўнай, але патрабуе і большай колькасці матэрыялаў, з-за чаго цана мантажу некалькі павышаецца. Але і перавагі відавочныя. Яе выкарыстанне, асабліва ў пары з цыркуляцыйнай помпай, дазваляе больш эфектыўна і раўнамерна размяркоўваць цеплавую энергію па пакоях дома.

Інструкцыя па канструяванню такой сістэмы не выкліча цяжкасцяў для разумення нават у пачынаючага майстры:

1. Ад катла пракладваецца дзве трубы, адна з якіх злучаецца з выхадных, іншая - з уваходным патрубком катла. Па першай да радыятараў падаецца гарачая вада, па другой, адпаведна, дастаўляецца да катла ужо халодны цепланосбіт.
2. Ўрэзка радыятараў вырабляецца з дапамогай отводных труб. Ўваходных патрубок злучаецца з магістраллю падачы, выхадны - з обратку.
3. Каб пазбегнуць разбурэння прыбораў ацяплення ад залішняга ціску рэкамендуецца не ўсталёўваць запорную арматуру на выпускным канале радыятара.
4. Кожная батарэя павінна быць абсталявана паветраным клапанам - кранам Маеўскага, які неабходны для выдалення паветраных коркаў, якія ўтвараюцца пасля залівання вадкасці ў сістэму.

Перавагі сістэмы відавочныя, а ў якасці недахопу можна адзначыць толькі вялікую матэрыялаёмістасць - для двухтрубной сістэмы неабходна ў два разы больш матэрыялаў, чым для однотрубной.

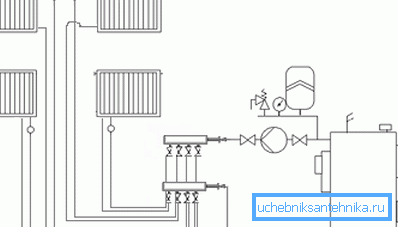

Коллекторная схема сеткі абагрэву

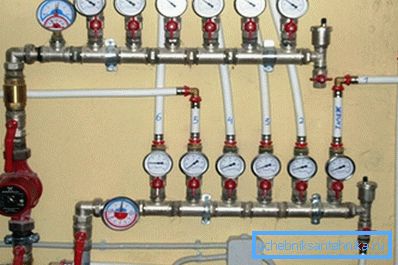

Гэта самая гнуткая і лёгка наладжвальная сістэма ацяплення. Тут вы можаце дакладна рэгуляваць падачу цепланосбіта ў кожную батарэю дома з аднаго месца - коллекторного шафы. Пры аварыі з дапамогай запорнай арматуры адсякаецца любая батарэя, робячы рамонт лёгкім і хуткім.

Схема працы Калектарнай (прамянёвай) сістэмы такая:

1. Асноўнымі элементамі з'яўляюцца два калектара: для падачы і адвядзення цепланосбіта.
2. Кожная батарэя ў доме злучаная парай труб з згаданымі вышэй калектарамі. Такім чынам, арганізуецца як бы асобны контур для кожнага радыятара.

Прамянёвую схему абагрэву можна смела рэкамендаваць для ўстаноўкі, калі вас не палохаюць наступныя нюансы:

• для мантажу патрабуецца вялікая колькасць труб, якія трэба пракладваць пад сцяжкай полу;
• сістэма павінна ў абавязковым парадку мець цыркуляцыйны помпа, так як выканаць ўхіл трубаправодаў не атрымаецца;
• пры ўсталёўцы неабходна сачыць, каб пад сцяжкай ня быў змантаваны ні адзін фітынг, які можа даць працёк ўжо ў працэсе працы.

выснову

Акрамя разгледжаных вышэй спосабаў разводкі магістральных труб, якія падаюць цепланосбіт да батарэяў і дастаўляюць астылую ваду назад да катла, не менш важная і сама схема злучэння радыятараў ацяплення (знізу, збоку, дыяганальная). Правільнае падлучэнне не толькі павялічвае хуткасць цыркуляцыі цепланосбіта і павышае эфектыўнасць работы батарэй, але і прадухіляе ўзнікненне паветраных коркаў.

Больш падрабязна пра гэта глядзіце ў відэа ў гэтым матэрыяле.
