Схема ацяплення шматкватэрнага дома на прыкладзе

Значная частка жылых і падсобных памяшканняў абаграваецца цэнтралізавана, нягледзячы на ​​разнастайнасць іншых варыянтаў. У першую чаргу схемы ацяплення шматпавярховых дамоў актуальныя пры ўзвядзенні цэлых мікрараёнаў і невялікіх населеных пунктаў. Адна кацельня здольная забяспечваць цяплом вялікую колькасць аб'ектаў.

Перавагі цэнтралізаваных сетак

Адметнай прыкметай падобных сістэм з'яўляецца знаходжанне кацельнага абсталявання ў асобным будынку. Дастаўка цепланосбіта ажыццяўляецца з дапамогай трубаправодаў, якія пракладваюцца непасрэдна па вуліцы да кожнага аб'екта.

Падобныя сеткі не ладзяцца сваімі рукамі, так як аб'ём праводзімых работ вельмі вялікі.

• Любая схема ацяплення шматпавярховага дома пісьменна прадумана спецыялістамі, таму сур'ёзныя збоі здараюцца рэдка.
• Функцыянаванне падобных сістэм ажыццяўляецца звычайна на паліве, цана якога невысокая.
• Цэнтралізаваная сетку абагравання, як правіла, абслугоўваецца адмысловымі службамі, а значыць, адпадае неабходнасць у кантролі працаздольнасці.
• Пры такім варыянце не патрабуецца размяшчаць кацёл у межах жылля, дзякуючы чаму эканоміцца ​​месца.

Заўвага! Што тычыцца мінусаў, то да іх можна аднесці функцыянаванне сістэмы па вызначаным графіку і немагчымасць ажыццявіць індывідуальную наладу тэмпературнага рэжыму.

Прыкладная структура сістэмы

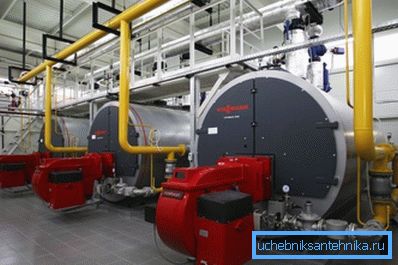

Цэнтралізаванае ацяпленне ў плане прылады практычна не адрозніваецца ад аўтаномных сістэм. Аднак перасек трубаправодаў у дадзеным выпадку значна больш, а абсталяванне, якое ўстанаўліваецца ў кацельні, значна складаней.

Далей прыводзяцца асноўныя элементы.

• У якасці крыніцы нагрэву выступаюць вялікія і малыя кацельні, а таксама спецыяльныя ЦЭЦ. У першым выпадку цепланосбіт набывае зададзеную тэмпературу непасрэдна пры згаранні паліва. Пры іншым варыянце забеспячэнне цяплом адбываецца за кошт пара. Акрамя таго, цеплавыя энергетычныя Цэнтрал здольныя выпрацоўваць электрычнасць.

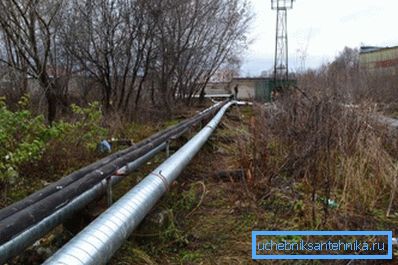

• З дапамогай сеткі трубаправодаў ажыццяўляецца транспарціроўка цепланосбіта да аб'ектаў. Дыяметр ўваходных і выходных элементаў звычайна дасягае 1000 мм. Што тычыцца пракладкі, то яна можа вырабляцца як наземным, так падземным спосабам.
• Ацяпляльнае абсталяванне дае магчымасць перадаць цяпло памяшканням. У якасці асноўных прыбораў выступаюць радыятары і канвектары ацяплення. Яны ўсталёўваюцца ў обогреваемых памяшканнях.

Даведка! Адна цеплавая энергетычная цэнтральных (ЦЭЦ) дазваляе замяніць некалькі невялікіх кацельняў, у сувязі з гэтым памяншаюцца выдаткі на ўзвядзенне. Да таго ж вызваляецца немалая плошча.

Базавыя спосабы класіфікацыі

Любая схема сістэмы ацяплення шматпавярховага дома можа ставіцца да той ці іншай катэгорыі. Класіфікацыя цэнтралізаваных сістэм можа ажыццяўляцца па некалькіх прыкметах. Больш падрабязна азнаёміцца ​​з імі можна, прачытаўшы інфармацыю ніжэй.

У залежнасці ад тыпу цепланосбіта

• Вадкасныя сеткі атрымалі найбольшае распаўсюджванне пры абагрэву шматпавярховых будынкаў. Яны дазваляюць дастаўляць цепланосбіт на значныя адлегласці без рэзкага пагаршэння якасных характарыстык.

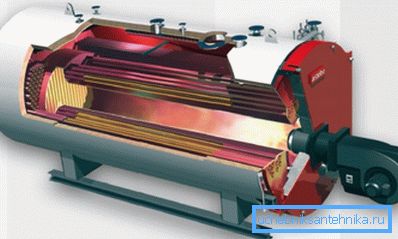

• Паравыя сістэмы выкарыстоўваюцца значна радзей, але ўсё ж сустракаюцца. Яны дазваляюць вырабляць кладку труб ацяплення з меншым дыяметрам. Такі варыянт у асноўным ужываецца, дзе патрабуецца вадзяной пар.

Зыходзячы з спосабу падлучэння

• Незалежныя сеткі мяркуюць награванне цепланосбіта ў адмысловым цеплаабменніку.
• Залежныя сістэмы маюць на ўвазе забеспячэнне цяплом непасрэдна па галінках трубаправодаў.

Больш падрабязна пра прыладу

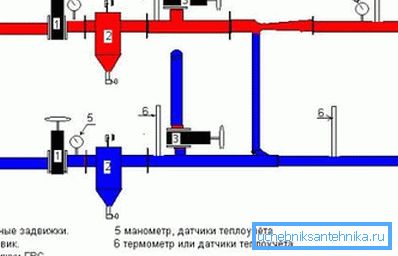

Каб абагрэць шматкватэрны дом цэнтралізавана, яго неабходна падключыць да цеплавой трасе, якая праходзіць ад ЦЭЦ або кацельні. Для гэтага ў магістральным трубаправодзе робяцца ўваходныя засаўкі для цеплавых вузлоў.

Адразу пасля запорных элементаў ўсталёўваюцца гразявікоў, якія неабходныя для аблогі соляў і вокіслаў металаў. Дзякуючы гэтым прыстасаваньняў можна падоўжыць эксплуатацыйны перыяд.

Непасрэдна ў дамавіка контуры робяцца ўрэзкі для гарачай вады. Пасля іх павінен размяшчацца асноўны вузел - элеватар ацяплення.

разводка сістэмы

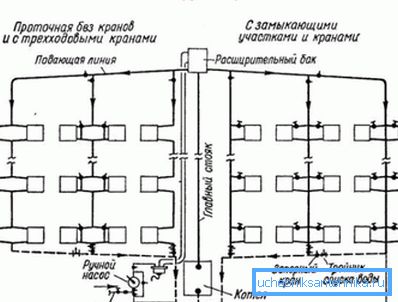

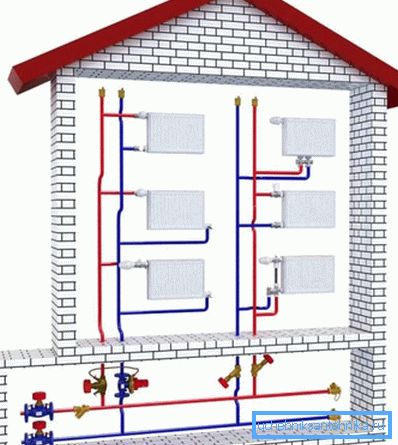

Звычайна схема ацяплення ў шматкватэрным доме мяркуе наяўнасць адной якая падае трубы з ніжнім або верхнім разліву. Яна можа разыходзіцца на пэўную колькасць галінак, якія накіроўваюцца ў будынак з склепа або гарышча.

Пры ніжняй разводцы пары стояков сумяшчаюцца пры дапамозе адмысловых перамычак, якія размяшчаюцца на гарышчы ці апошнім паверсе. У верхняй кропцы абавязкова усталёўваецца отводчик паветра.

Сістэма абагравання з верхнім разліву мае на ўвазе інсталяцыю на тэхнічным паверсе пашыральнага бака з отводчиком паветра. Вентылі служаць для адсячэння кожнага стояка ад агульнай сеткі.

Правільны ўхіл пры мантажы трубаправодаў дае магчымасць пры адкрыцці паветраных отводчиков забяспечыць сліў цепланосбіта.

Галінка з верхнім разліву мае некаторыя асаблівасці.

• Тэмпература прыбораў ацяплення зніжаецца з прасоўваннем цепланосбіта ўніз, таму на ніжніх паверхах яна будзе ніжэй. Кампенсаваць цеплавыя страты можна шляхам ўстаноўкі дадатковых секцый радыятараў.
• Запуск сістэмы досыць просты, бо для нармальнага функцыянавання трэба толькі адкрыць спецыяльныя засаўкі, а таксама отводчики паветра на пэўны час.
• Сліў цепланосбіта з стояков некалькі складзены, так як даводзіцца спачатку ажыццявіць перакрыцце на тэхнічным паверсе. Толькі пасля гэтага адкрываецца скід.

Звярніце ўвагу! Настройка ацяпляльнай сістэмы шматпавярховых дамоў вырабляецца шляхам змены дыяметра элеваторный сопла. Гэта значыць пры змене яго памераў ўзровень нагрэву павялічваецца альбо зніжаецца.

працэс аптымізацыі

Пры дастаўцы цепланосбіта ад крыніцы да прыбораў абагрэву адбываюцца дастаткова вялікія цеплавыя страты, таму павінны прымацца пэўныя меры, якія дазваляюць захаваць тэмпературны рэжым.

На самай справе існуе ўсяго два выхаду з сітуацыі, якая склалася.

• Інсталяцыя абсталявання з больш высокім ККД дазваляе палепшыць функцыянаванне сістэмы.

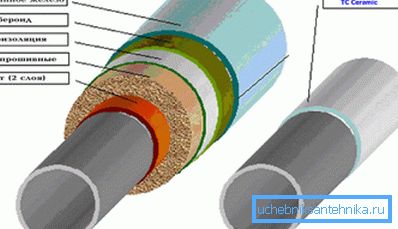

• Дадатковая цеплаізаляцыя трубаправодаў можа ў значнай ступені скараціць страты цяпла.

Аб асноўных мінусах

1. Любая цэнтралізаваная сістэма працуе па вызначаным графіку, таму пры эксплуатацыі прыходзіцца падладжвацца пад яго. Акрамя таго, ажыццяўляць наладу тэмпературнага рэжыму самастойна немагчыма.
2. Кошт кацельнага абсталявання і трубаправодаў з'яўляецца даволі высокай, а значыць, пры няякасным правядзенні работ можна патраціць значныя грашовыя сродкі.
3. Працы па прыладзе цэнтралізаванага ацяплення вельмі працаёмкія, таму ў выпадку аварыйнай сітуацыі спатрэбіцца не так мала часу на поўнае або частковае аднаўленне сістэмы.
4. Перыядычныя перапады ціску ў цэнтралізаванай сеткі здольныя ў некаторай ступені знізіць эфектыўнасць абагравання.

У якасці заключэння

Вышэй была прадстаўлена інструкцыя, якая разглядае прылада абагравальных сістэм у шматпавярховых дамах, каб уладальнікі кватэр змаглі ацаніць маштабы цэнтралізаванай сеткі і яе эфектыўнасць. У выпадку неабходнасці заўсёды можа быць створана аўтаномная галінка, якая будзе падтрымліваць патрэбную тэмпературу ў жылым памяшканні. Дадатковыя звесткі па гэтай тэме можна знайсці, прагледзеўшы адмысловае відэа.
