Схема ацяплення з натуральнай цыркуляцыяй прыватнага дома:

У 80-ых гадах мінулага стагоддзя спецыялісты казалі, што гравітацыйная ацяпляльная сістэма аджыла сваё. Аднак гэта аказалася не так.

Помпавыя прылады прымусовага абагрэву значна падымаюць яго кошт, акрамя гэтага яны залежаць ад электрычнасці. Таму і ў наш час частка уладальнікаў дамоў ад такога ацяплення адмаўляецца.

Звярніце ўвагу! Гравітацыйная канструкцыя абагравальны сістэмы найбольш простая і танная. Яна мае і свае мінусы, асноўны з іх - габарытныя абмежаванне. З прычыны невялікай інэрцыйнасці такая сетка падыходзіць толькі для будынкаў плошчай да 100 м 2.

У дадзеным артыкуле мы пагаворым аб тым, што ўяўляе сабой схема сістэмы ацяплення з натуральнай цыркуляцыяй, якія мае вартасці і недахопы.

Што ўяўляе сабой такое ацяпленне

Ёсць два выгляду ацяпляльных схем:

• сістэма з натуральным патокам цепланосбіта (гравітацыйная, самацёчная);
• аналаг з прымусовай (помпавай) цыркуляцыяй.

І тыя і іншыя сеткі могуць быць адно-небудзь двухтрубной.

Цепланосбітам у абодвух выпадках выступаюць:

• звычайная вада;
• антыфрыз (г.зн. жидкость- «незамерзайка»)
• тэхнічнае масла.

Звярніце ўвагу! Калі вы плануеце ўжываць антыфрыз, удакладніце яго сумяшчальнасць з матэрыялам пракладак-ўшчыльняльнікаў ацяпляльных батарэй. У падобных сетках інструкцыя не рэкамендуе выкарыстоўваць алюмініевыя радыятары.

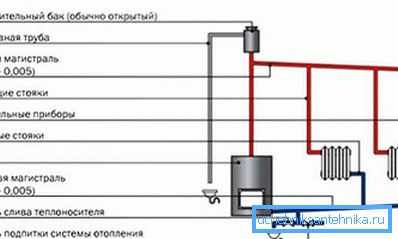

Схема натуральнай цыркуляцыі

Самацёчнага ацяпленне валодае побач недахопаў:

• яно маральна састарэла;
• мае нізкую прадукцыйнасць;

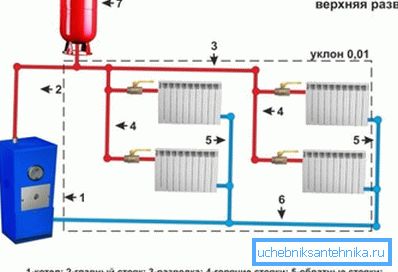

• сетка атрымліваецца грувасткай;

• у яе параўнальна высокі кошт мантажу;
• немагчыма асобна рэгуляваць тэмпературу ў кожнай з батарэй.

Аднак яно незаменна ў будынках, дзе няма электрычнасці, таму як, абсталяваныя цвёрдапаліўным ацяпляльным катлом, здольна працаваць аўтаномна.

1. Прынцып працы такой сістэмы складаецца ў адукацыі тэмпературнай розніцы цепланосбіта на яго выцяканні з катла і ўваходзе.
2. З прычыны рознасцяў шчыльнасці носьбіта цяпла пры роскідзе тэмператур, ён перамяшчаецца па сістэме самацёкам, без прымянення помпы. Іншымі словамі - цёплае рэчыва ідзе ўверх, яго месца займае з обратку ужо халодны струмень.
3. Паслядоўна працякаючы праз батарэі, носьбіт цяпла губляе тэмпературу, выпраменьваючы цеплавую энергію ў памяшканні. Вяртаючыся ў кацёл, ён зноў грэецца і ўсё паўтараецца.

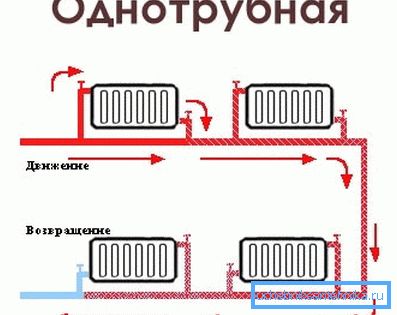

Паслядоўнае однотрубной ацяпленне

1. Каб падобная сетку працавала, абавязковая ўмова - дастатковую перасек труб. Яно павінна складаць не менш аднаго цалі. Гэта, у першую чаргу, датычыцца магістральнага стояка. Акрамя гэтага, нахіл труб сістэмы павінен раўняцца не меней за 1 см на 1 пагонны метр.
2. Яшчэ адна ўмова - участак плота носьбіта цяпла з трубы стояка павінен быць размешчаны вышэй верхняй батарэі. Ацяпляльны кацёл пры гэтым варта змясціць ніжэй найнізка радыятара.
3. Аб'ём носьбіта цеплавой энергіі ў падобных сістэмах, пры роўнай што абслугоўваецца плошчы, адносна вялікі (У 3 разы больш, у сярэднім, чым у прымусовых аналогах) і залежыць ад перасеку труб і працягласці сеткі.

Вялікі аб'ём вады ў трубах павялічвае інэрцыйнасць сістэмы.

1. Гэта перавага сістэмы - калі кацёл перастае працаваць, цяпло ў сетцы яшчэ трымаецца пэўны перыяд.
2. Схема ацяплення з натуральнай цыркуляцыяй мае на ўвазе, што паслядоўнае працягу носьбіта цяпла праз батарэі вядзе да яго астуджэнню.
3. Значыць, тыя ацяпляльныя прыборы, якія размешчаны ў пачатку сістэмы, разаграваюцца мацней, чым аналогі, устаноўленыя ў канцы сеткі.
4. Варта адзначыць, што рэгуляваць ўзровень награвання батарэй пры такой схеме не ўяўляецца магчымым.

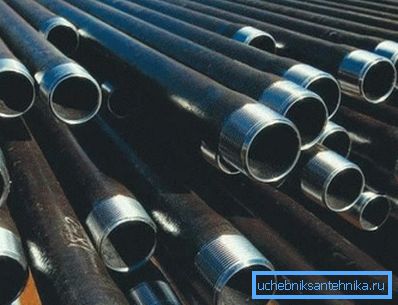

Звярніце ўвагу! Важная асаблівасць падобнай сістэмы - яе чуласць да матэрыялу ўжываюцца труб і фітынгаў. Манціруючы сетку сваімі рукамі, улічыце, што яны павінны быць абавязкова металічнымі. Трубы з пластыка не змогуць вытрымліваць тэмпературы, якія ўзнікаюць пры пераграванні вады ў катле.

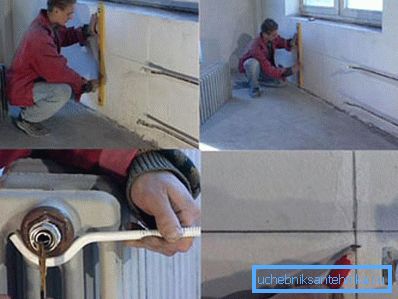

1. Вынік падобных абмежаванняў -невысокий ўзровень ККД ацяплення, дарагі мантаж (калі сістэму збіраюць нанятыя работнікі), неэстэтэчнасьць сеткі, з прычыны вялікага перасеку труб.
2. Схемы ацяплення з натуральнай цыркуляцыяй у абавязковым парадку ўключаюць у сябе адкрыты пашыральны бачок. Яго трэба размяшчаць на самым версе сеткі. Гэты рэзервуар павінен змяшчаць ў сябе не менш адной дзясятай долі ўсёй вады ў сістэме.
3. Адкрытасць бачка мае на ўвазе, што сістэма павінна абавязкова мець пастаянны кантакт з ціскам атмасферы.

Паралельнае падлучэнне батарэй

1. Схема вадзянога ацяплення з натуральнай цыркуляцыяй можа быць і однотрубной паслядоўна-паралельнай. Тады ўзнікае магчымасць рэгуляваць паток цепланосбіта ў некаторых радыятарах. (Гл. Таксама артыкул однотрубных сістэма ацяплення: асаблівасці.)
2. Варта ўлічыць, што ў дадзеным выпадку можна будзе ставіць тэрмарэгулятары толькі на кожную другую паралельную батарэю.
3. Замкнёнае плынь вады ў сетцы перакрываць цалкам катэгарычна забаронена, таму як утворыцца яе пераграванне.

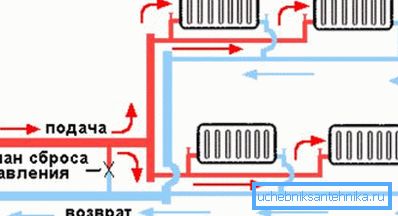

Існуе і двухтрубная разнавіднасць паралельнага (гарызантальнага) падлучэння батарэй пры натуральнай цыркуляцыі цепланосбіта. У ёй тэмпература радыятараў не так моцна залежная ад іх месцазнаходжання. Існуе магчымасць рэгулявання асобных батарэй.

выснову

Гравітацыйная ацяпляльная сістэма мае як свае мінусы, так і плюсы. Аднак у некаторых, вышэйапісаных выпадках, яна з'яўляецца аптымальным выбарам схемы абагрэву прыватнага дома. Відэа, размешчанае ў артыкуле, працягне яе тэму.
