Схема ацяплення загараднага дома: варыянты арганізацыі

Ацяпленне любога прыватнага дома павінна быць зроблена не проста правільна, але і ў поўнай адпаведнасці з тэхнічнымі ўмовамі аб'екта. У гэтым артыкуле мы разгледзім, як можа арганізоўвацца сістэма ацяплення загараднага дома, і ў якім выпадку лепш за ўсё ўжываць тую ці іншую схему.

Пачнем з ключавога моманту.

Які абраць кацёл

Давайце разбярэм асаблівасці кожнага рашэнні ў параўнальнай табліцы ніжэй.

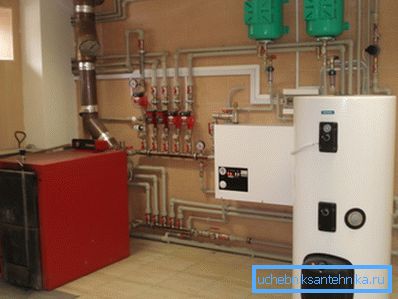

Звярніце ўвагу! Схема ацяплення ў хаце можа прадугледжваць сумеснае функцыянаванне адначасова двух катлоў - электрычнага і, напрыклад, цвёрдапаліўнага. Прылада на цвёрдым паліве можа выкарыстоўвацца ў якасці подстраховочного варыянту - гэта значыць ўключацца ў той момант, калі знікае электрычнасць.

З катламі разабраліся, зараз давайце вызначымся з не менш важнымі элементамі сістэмы.

Якія абраць трубы і радыятары

Схемы ацяплення загараднага дома звычайна прадугледжваюць два варыянты труб:

1. сталёвыя магістралі. Добрыя тым, што перадаюць цяпло па ўсім перыметры хаты, а дрэнныя тым, што іх цяжка сабраць сваімі рукамі, бо трэба выкарыстоўваць зварачны апарат. Акрамя таго вырабы баяцца карозіі.

1. пластыкавыя трубы. Адрозніваюцца лёгкасцю мантажу і адсутнасцю праблемных злучэнняў. Пры зварцы металу швы магу проржаветь, а вось злітаваны пластык становіцца ў нейкім сэнсе маналітным, без якіх-небудзь рызык працёку.

Звярніце ўвагу! Пластыкавае ацяпленне загараднага дома - сваімі рукамі рабіць цалкам можна, бо не трэба ніякіх спецыяльных навыкаў. Акрамя таго мантаж пластыкавай магістралі абыходзіцца даволі нядорага, пры тым, што вынік атрымліваецца рэальна даўгавечны.

Так што выходзіць, што пластыкавыя трубы і газавы кацёл - гэта аптымальныя варыянты. Акрамя таго газавы абагравальнік можна набыць не звычайны, а двухконтурный для гарачага водазабеспячэння.

Што ж тычыцца радыятараў, то для прыватнага дома лепш ужываць такія вырабы:

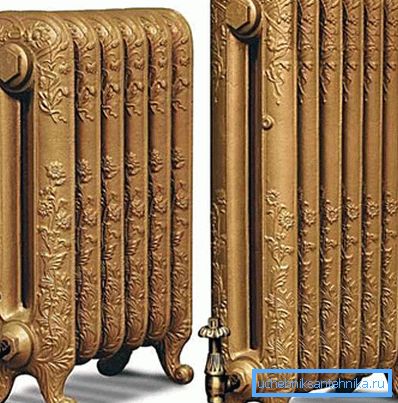

1. Чыгунныя батарэі. Яны даволі доўга трымаюць назапашанае цяпло і акрамя таго іх актуальна ўсталёўваць у ацяпляльных сістэмах з натуральнай цыркуляцыяй цепланосбіта.

Савет: пры натуральнай цыркуляцыі схема хатняга ацяплення мае на ўвазе прымяненне сталёвых ці пластыкавых труб вялікага дыяметра. Пры рэалізацыі першага варыянту цяпло размяркоўваецца раўнамерна па перыметры памяшканняў, а ў другім выпадку цепланосбіт прыходзіць у радыятары максімальна гарачы.

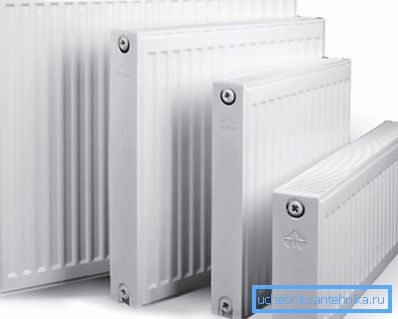

1. Сталёвыя панэльныя радыятары. Гэта аптымальнае рашэнне для прымусовага абагравання. Батарэі маюць добры ўзровень цеплаабмену і ўтрымліваюць малая колькасць вады, дзякуючы чаму катла даводзіцца награваць зусім няшмат цепланосбіта.

Што ж тычыцца біметалічных батарэй, то для прыватных дамоў іх выкарыстоўваць немэтазгодна, так як біметалаў прызначаны для працы ў магістралях вялікага ціску ці там дзе ёсць моцныя перапады напору.

Зрэшты, вядома, калі гэта схема ацяплення 3 павярховага дома, ды яшчэ і з падземным узроўнем, то магчыма біметалаў і варта ўжыць. Калі плануецца вялікая магутнасць напору.

Такім чынам, зараз разгледзім канкрэтныя схемы ацяплення дома - разбяром варыянты арганізацыі абагравання.

Агляд варыянтаў зборкі сістэмы

Перш за ўсё, схема ацяплення трохпавярховага дома і любога іншага, дзеліцца на два тыпу:

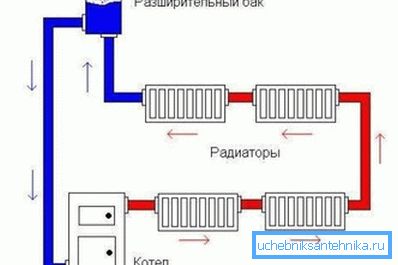

1. З натуральнай цыркуляцыяй. Гэта калі рух вады адбываецца натуральным чынам, без прымянення электрычных помпаў - за кошт змянення шчыльнасці цепланосбіта.

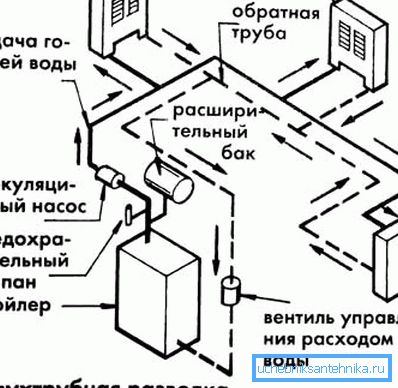

1. З прымусовай цыркуляцыяй. Тут ужо для руху вадкасці выкарыстоўваюцца электрапомпу. Як вы разумееце, поўная аўтаномнасць працы ў дадзеным выпадку немагчымая.

Цяпер што тычыцца адрозненняў у залежнасці ад спосабу разводкі труб.

однотрубная сістэма

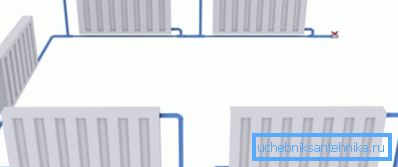

У такой магістралі цепланосбіт абыходзіць усе радыятары паслядоўна, гэта значыць па чарзе, а потым вяртаецца назад у кацёл. Тут атрымліваецца, што ў кожную наступную батарэю заходзіць больш халодная вадкасць, чым у кожны папярэдні радыятар.

У прынцыпе, лічыцца, што такая схема ацяплення дома - сваімі рукамі найбольш рэалізуемая, бо даводзіцца мантаваць мінімум труб і злучэнняў.

Аднак недахопы відавочныя - кожны наступны ацяпліцель у агульнай ланцужку, будзе ўсё менш горячим.Вариант падыходзіць для сітуацый з малым пачатковым бюджэтам.

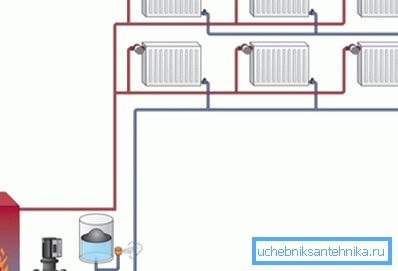

двухтрубная магістраль

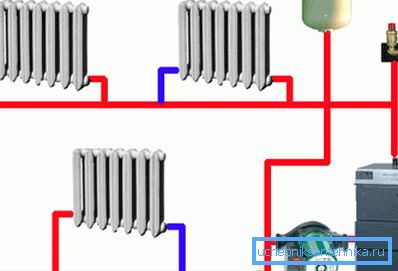

Тут сутнасць заключаецца ў тым, што да кожнай батарэі падводзяцца дзве паралельныя трубы - падача і «обратку». Гэта значыць па перыметры памяшкання пракладваюцца дзве магістралі - і ад кожнай з іх адыходзяць лініі да розных бакоў радыятара.

Перавага такога падыходу ў магчымасці рэгуляваць магутнасць патоку ў кожную асобную батарэю. Таксама можна цалкам перакрыць кожны ацяпліцель. У папярэднім выпадку гэта зрабіць было б немагчыма, таму што спынілася б падача цепланосбіта ў кожны наступны прыбор.

Сістэма такога тыпу вельмі добрая, аднак для яе і труб спатрэбіцца больш, і фітынгаў (за кошт устаноўкі кранаў і стварэння дадатковых «паваротаў»).

коллекторная магістраль

Коллекторная схема сістэмы ацяплення загараднага дома - сваімі рукамі робіцца паскладаней, чым усе папярэднія варыянты.

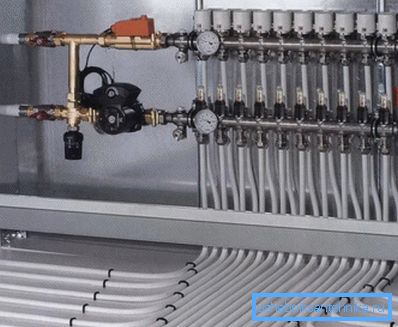

Сэнс у тым, што на выхадзе з катла усталёўваецца адмысловы перахаднік «грабянец», ад якога да кожнага радыятару выводзіцца асобная пара труб падачы і обратку.

Тут, вядома, вельмі вялікі расход труб, але затое сістэма такога тыпу даволі зручная ў эксплуатацыі, так як уся рэгуляванне ажыццяўляецца ў адным месцы. Аптымальны варыянт - гэта ўсталёўваць яе ў вялікіх дамах, дзе шмат пакояў і ёсць цёплыя падлогі.

Звярніце ўвагу! Для раўнамернага расходу вадкасці адносна кожнага ацяпляльніка, такую ​​сістэму перад запускам трэба збалансаваць шляхам рэгулявання кранаў на перахадніку.

У прынцыпе на гэтым наш агляд скончаны, і зараз можна падвесці вынікі.

выснову

Мы з вамі разабраліся ў тым, з чаго складаецца схема ацяплення і ГВС загараднага дома, а таксама разгледзелі па якім прынцыпе той ці іншы тып абагрэву функцыянуе.

Спадзяемся, што цяпер вы зможаце спраектаваць па-сапраўднаму эфектыўнае і выгаднае ацяпленне для свайго жылля. Калі ж звестак здалося мала, то праглядзіце яшчэ і відэа ў канцы гэтага артыкула.
