Схема двухтрубной сістэмы ацяплення: варыянты выканання

Які можа быць схема двухтрубной сістэмы ацяплення ў прыватным або шматкватэрным доме? Як выглядае запуск такой сістэмы? Якое дапаможнае абсталяванне, акрамя труб і ацяпляльных прыбораў, неабходна для яе працы? Паспрабуем адказаць на гэтыя пытанні.

Што гэта такое

Для пачатку паспрабуем растлумачыць у самых простых тэрмінах розніцу паміж однотрубной і двухтрубной схемамі падлучэння прыбораў ацяплення.

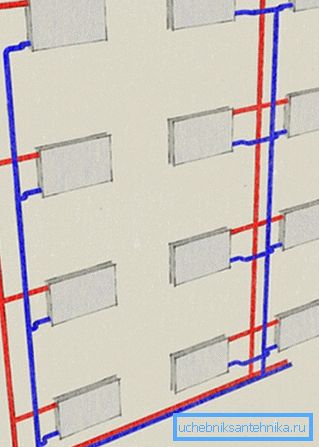

Уявіце сабе пару закольцованной на верхнім паверсе ацяпляльных стояков, якія праходзяць у суседніх пакоях. Адзін з іх - які падае, другі - адваротны.

Дык вось: калі усталяваны на кожным паверсе радыятар размыкает стояк, да якога ён падлучаны, можна казаць аб тым, што перад намі схема однотрубной сістэмы ацяплення. А вось калі кожная батарэя ўяўляе сабой перамычку паміж стояк - гэта двухтрубная схема ацяплення.

А цяпер занясем у гэтыя стройныя лагічныя пабудовы трохі блытаніны.

У чыстым выглядзе гэтыя сістэмы можна сустрэць толькі ў прыватных дамах невялікі паверхавасці і плошчы.

Куды часцей выкарыстоўваюцца камбінаваныя схемы накшталт наступнай:

• Два якія праходзяць па склепе разліву злучаюцца тымі самымі закольцованной на верхнім паверсе стояк, што ўкладаецца ў апісанне двухтрубной сістэмы.
• Разам з тым кожны асобны стояк - схема однотрубная. Апісаная намі вышэй канструкцыя з радыятарамі-перамычкамі ў рэальным шматкватэрным доме будзе непрацаздольнай: цепланосбіт проста не стане падымацца на верхні паверх, рухаючыся толькі праз адзін-два ніжніх перамычкі.

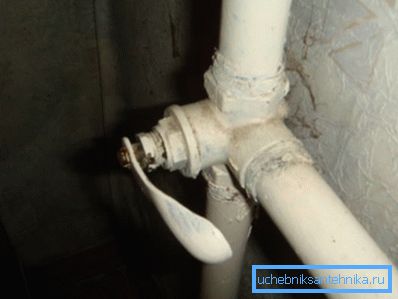

Удакладнім: як мы высветлім пазней, праблема вырашаецца Балансаваннем - дросселированием ацяпляльных прыбораў. Аднак у шматкватэрных дамах дроселі, хоць у адным з палажэнняў якія пакідаюць без ацяплення суседнія кватэры, выкарыстоўваць катэгарычна нельга. Проста таму, што любая сістэма павінна валодаць максімальнай абаронай ад гм, яркіх прадстаўнікоў інтэлектуальнага большасці.

класіфікацыя

Такім чынам, якія схемы двухтрубной сістэмы ацяплення можна сустрэць у айчынным ЖКГ і прыватным хатабудаванні?

па арыентацыі

У вертыкальнай сістэме абедзве трубы - падача і обратку размешчаны вертыкальна. У гарызантальнай, адпаведна, наадварот. І гэтыя схемы часта аб'ядноўваюцца ў межах аднаго дома: так, разліву са стояк-перамычкамі могуць утвараць гарызантальную сістэму, а пад'язныя ацяпленне - вертыкальную.

Па ходзе руху цепланосбіта

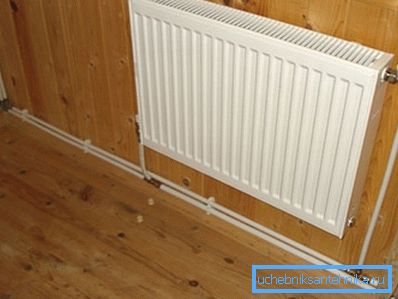

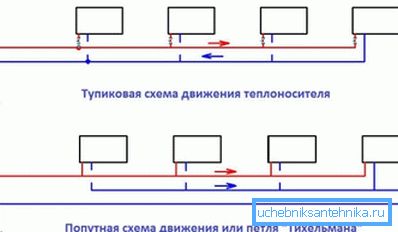

У спадарожнай схеме цепланосбіт рухаецца ў адным кірунку па абодвух разліву; у тупіковай - мяняе кірунак рух на адваротнае пры пераходзе з падачы ў обратку. Тыповы прыклад спадарожнай схемы - двухтрубная сістэма ацяплення прыватнага аднапавярховага дома, вокны і дзверы якога не перашкаджаюць пракладцы труб; а вось пры наяўнасці перашкод выкарыстоўваецца тупіковая.

Па прымусу сэрца руху цепланосбіта

• У шматкватэрных дамах цепланосбіт (тэхнічная вада) прыводзіцца ў рух перападам ціскаў паміж якія падаюць і зваротным трубаправодамі цеплатрасы.
• Тыповая рашэнне для буйнога прыватнага дома - адзін або некалькі цыркуляцыйных помпаў.
• Нарэшце, у доме невялікі плошчы цыркуляцыя можа забяспечвацца розніцай у шчыльнасці паміж гарачымі і аддаюць цяпло паветры масамі вады. Крыніцай цяпла становіцца кацёл або печ з цеплаабменнікам.

Верхні і ніжні разліў

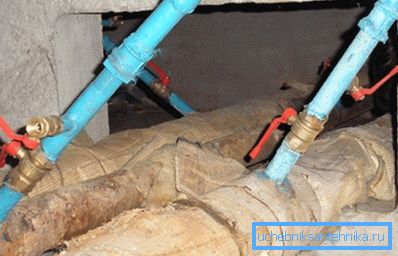

Большасць сучасных новабудоўляў - дома ніжняга разліву: і які падае, і зваротны трубаправод знаходзяцца ў падвале ці ў тэхнічным гарышчы над першым паверхам, занятым крамамі або складамі.

Зручнасць такой схемы ў тым, што ўся запорная арматура сабрана ў адным месцы: для скіду стояка ацяплення дастаткова перакрыць два размешчаных побач вентыля і выкруціць пару заглушак. Галоўны ж недахоп - працаёмкі запуск пасля скіду: каб выдаліць паветраную корак, трэба трапіць у верхнюю па стаяку кватэру.

Ёсць, зрэшты, пара нюансаў.

• Калі на адным з стояков адсутнічаюць ацяпляльныя прыборы, яго разам з парным можна перепустить з склепа. Для гэтай мэты замест заглушкі усталёўваецца скідны вентыль. Дастаткова укруціць заглушку на другім стаяку і адкрыць вентыль на ім, пакінуўшы сбросник адкрытым - і паветра вылеціць на фронце патоку вады.

• У некаторых дамах перамычкі з кранамі Маеўскага вынесены на гарышча. Для запуску не трэба трапляць у кватэры верхняга паверха; аднак у моцныя маразы завіс у перамычках пры адключэнні вада нярэдка паспявае змерзнуць.

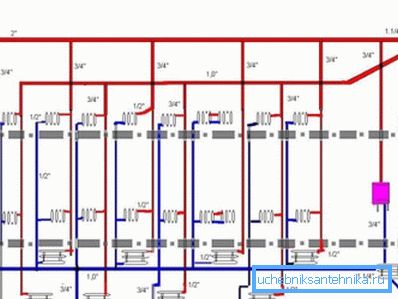

Двухтрубные схемы ацяплення з верхнім разліву адрозніваюцца тым, што падача знаходзіцца на гарышчы; цепланосбіт праходзіць растуленыя радыятарамі стаякі па шляху да размешчанай у склепе обратку. У верхняй кропцы разліву падачы усталёўваецца пашыральны бак з воздушником.

Што ў выніку?

1. Пры скідзе вада не завісае ні ў разліве падачы, ні ў стояках - дастаткова толькі адкрыць воздушник на гарышчы.
2. Запуск сістэмы просты і ў бясьпецы: усё паветра аказваецца ў больш шырока баку.

Кошт простых скіду і запуску - неабходнасць пабегаць пры адключэнні стояка: яго прыходзіцца перакрываць з знізу, і зверху.

балансіроўка

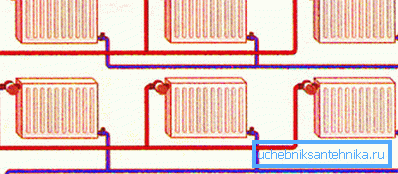

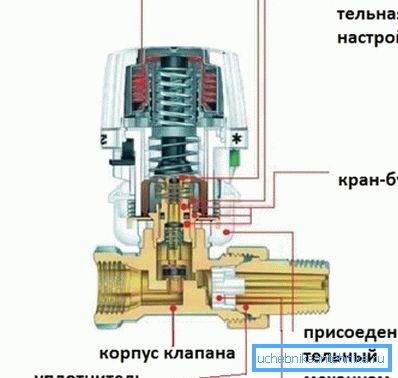

Гарызантальная двухтрубная схема ў сваім першапачатковым выглядзе непрацаздольнай: цепланосбіт цыркулюе толькі праз блізкія да катла або помпы ацяпляльныя прыборы. Праблема вырашаецца Балансаваннем - дросселированием кожнай батарэі для атрымання аднолькавай тэмпературы.

Заўважце: з-за інэрцыйнасці сістэмы стабілізацыя тэмпературы цепланосбіта займае некалькі гадзін. Адсюль - відавочная інструкцыя: пры выконваемай сваімі рукамі балансаванню становішча кожнага дроселя мяняецца на мінімальную велічыню з паўторным кантролем тэмператур праз 2-4 гадзіны.

абсталяванне

Пры будынку сістэмы ў прыватным доме спатрэбіцца некаторая колькасць дадатковага абсталявання акрамя труб і вентыляў. З функцыямі некаторых яго відаў нам трэба будзе коратка пазнаёміцца.

заключэнне

Спадзяемся, што прапанаваная ўвазе чытача інфармацыя апынецца карыснай. Як заўсёды, прымацаванае да артыкулу відэа парадуе яго дадатковымі тэматычнымі матэрыяламі. Поспехаў!
