Схема падлучэння радыятараў. асаблівасці однотрубной,

Цяпло з'яўляецца ледзь ці галоўнай складнікам камфорту, тут ужо не гэтак важна, пра што ідзе гаворка - пра раскошным асабняку або сціплай гарадской кватэры. Ацяпленне можна мантаваць рознымі спосабамі, але самай папулярнай па-ранейшаму лічыцца радыятарная сістэма. У рэчаіснасці схема падлучэння радыятараў ацяплення ў кватэры і ў прыватным доме не настолькі моцна адрозніваецца паміж сабой, таму далей мы пагаворым аб тым, якія сістэмы наогул прымяняюцца ў дадзеным сектары.

Асартымент радыятараў.

Якія сістэмы выкарыстоўваюцца

Якія б радыятары не выкарыстоўваліся, важна выразна ведаць у якую сістэму яны будуць мантавацца. Выбар тут невялікі, найбольш распаўсюджанымі лічацца однотрубная і двухтрубная сістэмы. Акрамя таго ў прыватных катэджах і новабудоўлях прадугледжваюць свабодную планіроўку часам аддаюць перавагу мантаваць коллекторный варыянт размеркавання цепланосбіта.

Схема радыятара.

однотрубная сістэма

У однотрубной сістэме падлучэнне батарэй выконваецца паслядоўна. Гэтыя схемы падлучэння радыятараў ацяплення ў шматкватэрным доме выкарыстоўваецца часцей за ўсё. Відавочнымі перавагамі тут з'яўляюцца прастата мантажу і адносная таннасць праекта.

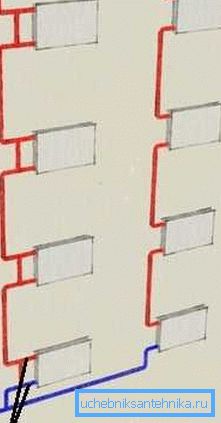

Схема ацяплення шматпавярховіка.

Слабым месцам у паслядоўным падключэнні лічыцца немагчымасць якой або рэгулявання тэмпературы, акрамя змены агульнай тэмпературы цепланосбіта. Пры гэтым нагрэў радыятараў па меры прасоўвання цепланосбіта будзе нераўнамерным. Каб ліквідаваць гэта прыкрае непаразуменне, па меры аддалення ад награвальніка або ўводу, дадаецца больш секцый радыятара.

Рада: однотрубная схема паслядоўнага падлучэння радыятараў ацяплення выдатна падыходзіць для тых прыватных дамоў, у якіх ацяпленне ажыццяўляецца з дапамогай натуральнай цыркуляцыі цепланосбіта. Часцяком гэта невялікія аднапавярховыя домікі на 2 - 3 жылыя пакоі ці дачы.

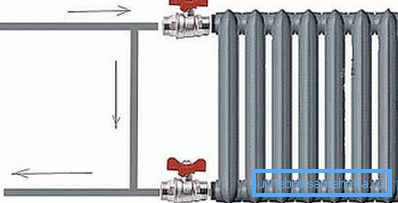

Байпас і шаравыя краны.

Важным момантам з'яўляецца наяўнасць так званага байпаса. Калі казаць прасцей, то байпас гэта перамычка паміж ўступнай трубой і обратку, якая мантуецца непасрэдна каля радыятара.

За гэтай перамычкай на ўвод і обратку ўсталёўваюцца шаравыя краны, у выніку батарэю можна ў любы момант адключыць і замяніць у выпадку неабходнасці. Вада пры гэтым пойдзе праз байпас і сістэма не запатрабуе поўнай прыпынку.

Характарыстыкі розных матэрыялаў.

двухтрубный варыянт

Двухтрубный варыянт мантажу прадугледжвае паралельнае падлучэнне батарэй. Пры гэтым па адной трубе ажыццяўляецца раздача адначасова на ўсе радыятары, а другая труба з'яўляецца обратку. Байпас ў такой сістэме не ўсталёўваецца, так як выдаленне адной з вочак не спыняе працу ўсёй сістэмы. Але, як і ў першым выпадку на ўваходзе і выхадзе павінны мантавацца шаравыя краны.

Паралельны варыянт мантажу хоць і цягне за сабой большы расход труб і запорной арматуры, але для прыватных дамоў з'яўляецца нашмат больш эфектыўным, чым однотрубные. Для ўладкавання ацяплення ў большасці шматпавярховых дамоў такі варыянт не падыходзіць.

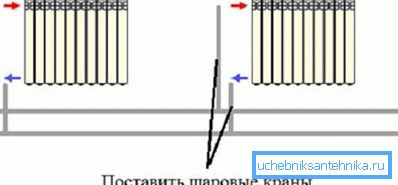

Двухтрубный варыянт.

ўстаноўка калектара

Коллекторная схема падлучэння аддалена нагадвае двухтрубную сістэму. Толькі тут мантуецца калектар з двума грабянцамі, адна на падачу, а іншая на обратку. Колькасць высноў на грабянцы адпавядае колькасці радыятараў ці іншых награвальных прыбораў.

Сэнс заключаецца ва ўладкаванні адзінага цэнтра кіравання ацяпляльнымі прыборамі. Плюс калектар мантуецца, калі сістэма прадугледжвае акрамя радыятараў ўстаноўку цёплых падлог. Акрамя таго, сучасныя калектары часцяком забяспечваюцца тэрмадатчыка, якія здольныя аўтаматычна рэгуляваць тэмпературу ў памяшканні.

Важна: схема правільнага падлучэння радыятараў ацяплення выразна рэгламентуецца шэрагам нарматыўных дакументаў. Прафесіяналы, як правіла, кіруюцца БНіП 3.05.01-85 або больш сучаснай версіяй БНіП 41-01-2003.

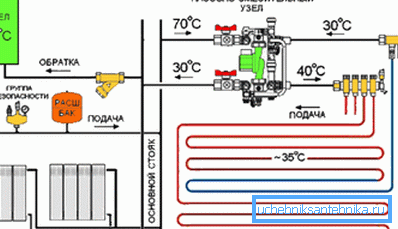

Змяшаная схема ацяплення.

Спосабы падлучэння радыятараў

Цепланосбіт, якім часцяком з'яўляецца вада, у сістэме можа цыркуляваць прымусова або натуральным чынам. Прымусовае цыркуляцыя ў прыватных дамах ажыццяўляецца дзякуючы ўстаноўцы цыркуляцыйнага помпы, энергіі такі агрэгат спажывае мала, а эфектыўнасць ацяплення ўзрастае шматкроць. Натуральна, для шматкватэрных дамоў прымусовае сістэма лічыцца адзіна магчымай.

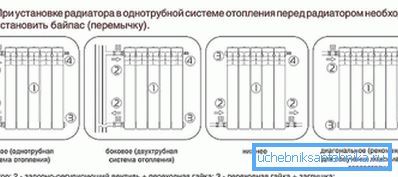

Спосабы падключэння.

Натуральная цыркуляцыя цепланосбіта на дадзены момант выкарыстоўваецца толькі ў месцах з сур'ёзнымі перабоямі электраэнергіі. Прынцып дзеяння заснаваны на вядомых законах фізікі. Нагрэтая вадкасць падымаецца ўверх, а халодная апускаецца ўніз. Калі пісьменна змантаваць канструкцыю, сістэма будзе працаваць аўтаномна, а энергія спатрэбіцца толькі на нагрэў цепланосбіта.

Залежнасць цепластрат ад месцазнаходжання радыятара.

Важна: чым больш магутны варта цыркуляцыйны помпа, тым больш эфектыўна будзе праца ацяплення. Выбар спосабу падлучэння батарэі становіцца асабліва актуальным пры натуральнай цыркуляцыі або недастаткова высокай тэмпературы цепланосбіта.

Наогул існуе некалькі спецыялізаваных варыянтаў падлучэння пад кожны выгляд сістэмы.

Але ўсе іх можна звесці да трох напрамках:

  1. Бакавыя стыкоўка;
  2. Ніжняе падлучэнне;
  3. Дыяганальнае падлучэнне.

Аднабаковы або бакавое падлучэнне

Бакавыя стыкоўка з'яўляецца найбольш распаўсюджаным і простым метадам падлучэння. Часцяком менавіта яна выкарыстоўваецца для мантажу ў шматкватэрных дамах з вертыкальнай однотрубной сістэмай падачы цепланосбіта. Пры нармальным ціску і праектнай тэмпературы падачы вады цепластраты тут складаюць максімум 5 - 7%

Бакавой варыянт.

Яшчэ адным станоўчым момантам бакавога мантажу з'яўляецца магчымасць ўстаноўкі або замены батарэі ацяплення сваімі рукамі. Пры наяўнасці байпаса і шаравых кранаў, інструкцыя па замене гранічна простая: перакрыць краны, адлучыць стары радыятар і ўсталяваць новы.

Дыяганальны мантаж

Як відаць з назвы, цепланосбіт ў радыятары павінен рухацца па дыяганалі. У дадзеным выпадку ўвод падключаецца да верхняй часткі батарэі, а выхад трэба мантаваць ўнізе па дыяганалі. Пры нязначным павелічэнні расходу трубы, гаспадары тут атрымліваюць самы высокі ККД.

Дыяганальны мантаж.

Менавіта такім чынам рэкамендуецца падключаць радыятары ў выпадку нестабільнай тэмпературы цепланосбіта ў сістэме ацяплення. Цікава, што інструкцыя змяшчае характарыстыкі канструкцыі, якія разлічаны на дыяганальнае падлучэнне.

мантаж знізу

У адрозненне ад дыяганальнага мантажу, ніжняе падключэнне з пункту гледжання энергетычнай эфектыўнасці самае нізкае. Сярод прафесіяналаў яго часта называюць Ленінградка. Цепластраты пры наяўнасці дэкаруе экрана або ўстаноўцы ў нішы пад акном могуць даходзіць да 10 - 15% і больш.

Мантаж знізу.

Мабыць, адзіным годнасцю такога падыходу з'яўляецца магчымасць схаваць якія падводзяць трубы ў падлогу. Менавіта па прычыне эстэтычнай прывабнасці многія гаспадары і аддаюць перавагу ніжнім мантажы батарэй. Усталяваць такі радыятар выкарыстоўваецца адмысловы перахаднік «мультифлекс» забяспечаны двума шаравымі кранамі для адключэння.

Фота батарэі падключанай знізу.

Важна: перахаднікі пад ніжні мантаж могуць быць адаптаваны пад бакавой выхад туб з сцяны і пад ніжняе вертыкальнае падлучэнне. Плюс да таго, межосевой зазор у іх бывае 50 і 80 мм. Таму каб не патраціць грошы дарма, варта звяртаць увагу на гэтыя дробязі.

выбар радыятараў

На сучасным рынку прадстаўлена мноства мадэляў радыятараў, але ўсе іх можна падзяліць па матэрыяле і канфігурацыі. Што тычыцца канфігурацыі і дызайну, то варыянтаў тут дзесяткі, і кожны вытворца выпускае свае мадэлі.

З матэрыялам ж усё значна прасцей:

  • чыгунныя батарэі лічацца патрыярхамі, яны выкарыстоўваюцца ўжо больш за сотню гадоў. І, нягледзячы на ​​з'яўленне сучасных канкурэнтаў, стары добры чыгун па-ранейшаму ў цане. Выклікана гэта трыма асноўнымі прычынамі: па-першае, чыгун валодае зайздроснай цеплаёмістасцю, пры перабоі з ацяпленнем ён да 12 гадзін трымае тэмпературу. Па-другое, чыгун не баіцца карозіі, і па-трэцяе, кошт на яго цалкам прымальная.
Чыгуннае ліццё.
  • алюмініевыя радыятары маюць самы высокі ККД, адрозніваюцца эстэтычнай прывабнасцю і малым вагой. Але пры кантакце з меддзю, алюміній ўтварае гальванічную пару і актыўна корродирует. Плюс ён не здольны трымаць ціск. У выніку чаго такія батарэі падыходзяць толькі для аўтаномных сістэм у прыватных дамах.
Алюмініевыя батарэі.
  • Сталёвыя панэльныя радыятары на дадзены момант выкарыстоўваюцца рэдка. Папулярнасцю карыстаюцца трубчастыя сістэмы. Самым вядомым прадстаўніком у дадзенай нішы з'яўляецца полотенцесушитель для ваннай.
Сталёвы трубчасты радыятар.
  • Людзі, якія не прывыклі эканоміць, часцяком усталёўваюць біметалічныя батарэі. Асяродак у гэтых канструкцыях робіцца з нержавеючай сталі і можа вытрымаць любы ціск ці гідраўдар, а абалонка выканана з алюмінія. У выніку такога сімбіёзу біметалічныя канструкцыі маюць унікальныя характарыстыкі якасці. Па сутнасці, іх адзіны недахоп - гэта высокі кошт.
Біметалічны варыянт у разрэзе.

Не апошнюю ролю адыгрывае пісьменны разлік магутнасці батарэй.

У дадзеным выпадку не так і важна, з якога матэрыялу зроблены сам радыятар, калі правільна разлічыць цеплааддачу, то ў вашым жыллё будзе заўсёды цёпла і камфортна.

  • Для тыпавых гарадскіх шматпавярховак, дзе вышыня столяў не перавышае 3 м, у якасці эталона прынята лічыць, што на кожны квадратны метр плошчы памяшкання сыходзіць парадку 100 Вт цеплавой энергіі. Далей агульная квадратура памнажаецца на 100 Вт і атрымліваем вынік. Калі пакой кутняя або маецца балкон, то да атрыманага выніку дадаецца 20%.
Разлік колькасці секцый.
  • У прыватных дамах падыход да разлікаў аналагічны. Толькі тут бярэцца не квадратура, а аб'ём памяшкання. У сярэднім на 1м? пакоя затрачваецца 41 Вт энергіі. Вылічылі кубатуру пакоя і памножыўшы яе на 41 Вт, вы атрымаеце шуканую магутнасць радыятараў.
Залежнасць патоку ад тэмпературы цепланосбіта.

На відэа ў гэтым артыкуле сабрана дадатковая інфармацыя па тэме.

выснову

Пісьменна складзеная схема правільнага падлучэння радыятараў ацяплення, безумоўна, з'яўляецца залогам камфортнай атмасферы вашага жылля. Для невялікага дома яе можна скласці самастойна, але без належнага досведу брацца за праектаванне ацяплення ў самавітым катэджы не варта.

Даўгавечны чыгунны радыятар.
