Схема падлучэння цвёрдапаліўнага катла да ацяпляльнай

Любое абсталяванне, да якой бы катэгорыі складанасці яно не ставілася, патрабуе сур'ёзнага падыходу да інсталяцыі і наступнай эксплуатацыі. У адваротным выпадку перыяд бесперабойнага функцыянавання можа быць прыкметна паніжаны. Прытрымлівацца пэўных правілаў таксама неабходна, калі ажыццяўляецца падключэнне цвёрдапаліўнага катла, нягледзячы на ​​прастату канструкцыі.

асаблівасці ўстаноўкі

Займаючыся інсталяцыяй падобнага абсталявання, варта выконваць асноўныя правілы, якія дазволяць максімальна бяспечна ажыццяўляць эксплуатацыю прыбора.

Перад пачаткам прац трэба зрабіць вылічэнні, неабходныя для вызначэння тэхнічных параметраў прылады, а таксама падабраць адпаведнае месца.

• Агрэгат, які працуе на цвёрдым паліве, павінен знаходзіцца ў асобным памяшканні памерам не менш за 7 кв. м.
• У кацельні адсеку патрабуецца ў абавязковым парадку стварыць прытокавую вентыляцыю: на 1 кВт магутнасці прыбора павінна прыходзіцца 8 кв. см паветравода.
• Пакрыццё для падлогі варта выбіраць з улікам вогнетрываласці, а перад катлом трэба пакласці ліст металу.

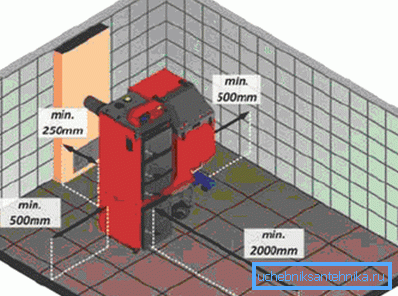

• Прылада павінна размяшчацца на некаторым выдаленні ад бакавых паверхняў: не менш за 200 см ад пярэдняй частцы і больш за 50 см ад бакавых сценак.

Увага! Пры правядзенні работ варта выкарыстоўваць металічныя трубы для падлучэння да патрубкам цвёрдапаліўных катлоў. Іх працягласць не павiнна быць менш за 15 см.

працэс інсталяцыі

Ўстаноўка не вельмі складаная, а значыць, можа быць ажыццёўлена сваімі рукамі. Далей рэкамендуецца азнаёміцца ​​з асноўнымі этапамі, якія давядзецца прайсці ў працэсе інсталяцыі ацяпляльнага прыбора. Пры правільным мантажы сістэма абагравання будзе служыць шмат гадоў.

падрыхтоўка падставы

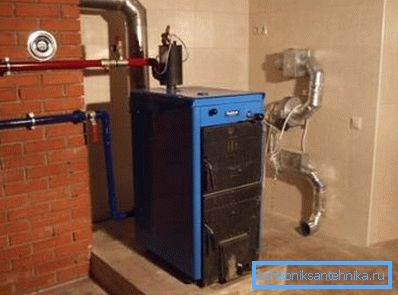

Незалежна ад выкарыстоўванай схемы падлучэння цвёрдапаліўных катлоў, у памяшканні падрыхтоўваецца апорная канструкцыя на падлозе. Звычайна яна ўзвышаецца над асноўнай часткай ніжняй плоскасці на 10-20 гл. Найболей папулярны варыянт - арміраваная сцяжка з бетону.

На паверхню подыўма рэкамендуецца абкласці металічны ліст для абароны ад тэрмічнага ўздзеяння. У якасці альтэрнатывы можна выкарыстоўваць азбеставыя пласціны таўшчынёй не менш за 5 мм.

прылада абвязкі

Пры арганізацыі сістэмы неабходна асаблівую ўвагу надаць падбору найбольш эфектыўнага рэжыму працы і рэгулёўцы тэмпературы. Пры ўмове правільнага выканання абвязкі атрымоўваецца зэканоміць, так як цеплавая энергія ў гэтым выпадку аптымальна размяркоўваецца.

Пры ўсталёўцы можа выкарыстоўвацца адна з некалькіх схем.

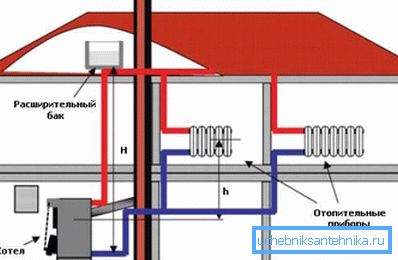

• Абвязка ў сістэме ацяплення з натуральнай цыркуляцыяй з'яўляецца найбольш простым варыянтам, бо не мае на ўвазе дадатковых прыстасаванняў. Уся рэгуляванне выконваецца ўручную, гаручае дадаецца па меры згарання. Падобная схема прадугледжвае наяўнасць труб з вялікім дыяметрам.
• Сістэма з прымусовай цыркуляцыяй абавязкова павінна ўключаць спецыяльны помпа для перапампоўкі вадкасці. З яго дапамогай цепланосбіт рухаецца раўнамерна па замкнёным контуры. Дзякуючы такому прыстасаванню можна ажыццяўляць рэгуляванне радыятараў ацяплення асобна. Аднак у будынку павінна прысутнічаць электрычнасць для працы цыркуляцыйнага помпы ацяпляльнай сістэмы.

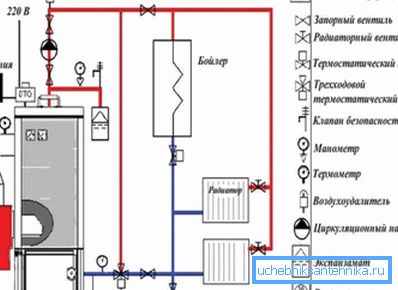

• Коллекторная разводка лічыцца самай складанай, што звязана з наяўнасцю вялікай колькасці розных прыстасаванняў - клапанаў, отводчиков паветра, засавак, кранаў і іншых прылада для кантролю неабходных параметраў. Кошт такой абагравальны сеткі досыць высокая.
• Кальцавая схема абвязкі з першаснымі і другаснымі контурамі ўжываецца, як правіла, у жылых будынках з мноствам спажыўцоў. Пры прыладзе патрабуецца ўстаноўка адразу некалькіх прылад для арганізацыі цыркуляцыі цепланосбіта.

Звярніце ўвагу! Цвёрдапаліўныя агрэгаты для ацяплення, якія маюць залежнасць ад электрычнай энергіі павінны ў абавязковым парадку абсталёўвацца аварыйнымі схемамі, каб пры адключэнні святла нармальная праца працягвалася.

стварэнне коміна

Прылады абсталёўваюцца трубой для адводу прадуктаў згарання, перасек якой павінна адпавядаць памерам выпускнога адтуліны, размешчанага ў верхняй частцы. Часцей за ўсё выкарыстоўваюцца гатовыя элементы, якія складаюцца з металічных уставак і цеплаізаляцыйнага матэрыялу.

Пры ідэальным варыянце комін павінен ня мець паваротаў, але калі яны ўсё ж прысутнічаюць, то іх трэба рабіць максімальна плыўнымі. Усе стыкі паміж складовымі часткамі трубаправода неабходна герметызаваць, каб дым ад катла не пранікаў у ацяплянае памяшканне. Для гэтых мэтаў можа прымяняцца тэрмаўстойлівая стужка або спецыяльны склад.

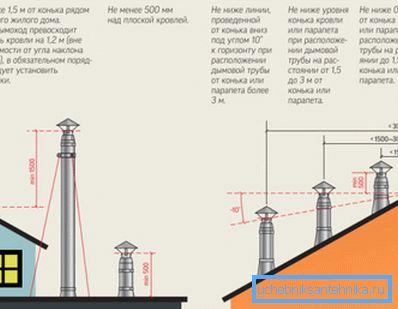

Асаблівая ўвага варта надаць выпуску трубы над дахам, бо ад гэтага будзе залежаць якасць цягі.

• Калі ад канька да коміна адлегласць не перавышае 150 см, то трэба зрабіць выпуск над самай верхняй кропкай на 50 см.
• Пры выдаленні ад перасячэння пахілаў да 300 см труба павінна выводзіцца так, каб верхняя частка знаходзілася на адным узроўні з каньком.
• Калі комін знаходзіцца на прыстойным адлегласці, то яго варта размяшчаць ніжэй верхняй частцы даху з вуглом не больш за 10 градусаў.

У якасці заключэння

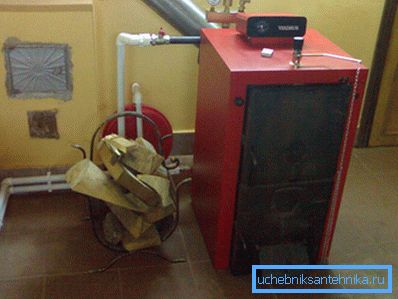

Пасля таго як будзе вывучана інструкцыя, шматлікім індывідуальным забудоўшчыкам стане зразумела, як правільна падключыць цвёрдапаліўны кацёл да ацяпляльнай сістэме жылога дома. Выбар канчатковай схемы будзе залежаць не толькі ад пераваг гаспадароў, але і ад умоў эксплуатацыі, бо ў некаторых выпадках даводзіцца ісці на некаторыя выдаткі. Іншая важная інфармацыя для спажыўцоў змяшчаецца на відэа.
