Схема сістэмы ацяплення прыватнага дома: разводка і элементы

02-06-2018
Ацяпленне

Якім чынам можа быць створана схема сістэмы ацяплення прыватнага дома сваімі рукамі? І якія абавязковыя элементы яна павінна ў сябе ўключаць? Як падключыць ацяпляльныя прыборы? Якімі павінны быць батарэі і трубы?

Паспрабуем адказаць на гэтыя пытанні.

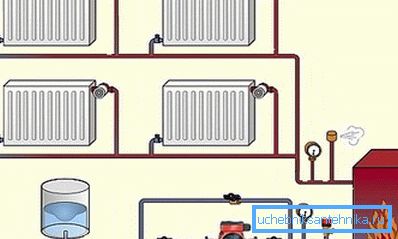

Однотрубная сістэма двухпавярховага дома.

гравітацыйная сістэма

Найпростая схема сістэмы ацяплення ў прыватным доме - так званая гравітацыйная, або самацёчная. Яна функцыянуе за кошт розніцы ў шчыльнасці нагрэтага катлом і астылага ў ацяпляльных прыборах цепланосбіта.

разліў

Ён пракладваецца вялікім (не менш ДУ32) дыяметрам. Мэта - знізіць гідраўлічны супраціў: які пераадольвае яго напор у гэтай сістэме невялікі.

Звярніце ўвагу: не блытайце умоўны праход трубы (ДК) і яе вонкавы дыяметр, якім маркіруюцца элементы палімерных і металапалімерных трубаправодаў. Скажам, для поліпрапілена ДУ32 адпавядае вонкавай дыяметры 40 мм.

З тых жа меркаванняў лепш аддаць перавагу сучасныя палімерныя матэрыялы. Сталь з часам зарастае адкладамі і іржой, становячыся ўсё больш шурпатай.

Адразу пасля катла разліў забяспечваецца так званым разгонным патрубком - вертыкальным участкам, у верхняй кропцы якога мантуецца адкрыты пашыральны бак. Далейшая частка разліву выконваецца з пастаянным ухілам да адваротнага патрубку катла.

Кацёл, у сваю чаргу, мантуецца ў ніжняй кропцы контуру; нярэдка ён усталёўваецца ў прыямак. Чым больш перапад вышыні паміж катлом і радыятарамі, тым больш напор, тым хутчэй будзе цыркуляваць вада ў контуры.

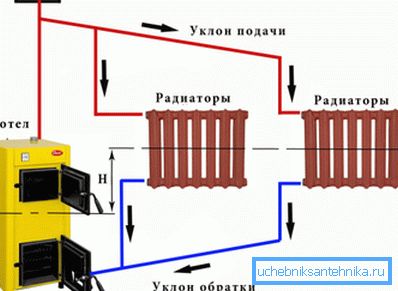

Перапад H паміж кропкамі з роўнымі тэмпературамі ў падачы і обратку вызначае напор ў контуры.

Разводка і падлучэнне радыятараў

Аптымальныя схемы сістэм ацяплення прыватных дамоў з натуральнай цыркуляцыяй - гэта розныя варыянты Ленінградкі.

Што гэта такое?

  • Разліў ўяўляе сабой бесперапыннае кальцо, якое злучае які падае і зваротны патрубкі катла.
  • Ацяпляльныя прыборы падключаюцца паралельна разліву подводкой меншага дыяметра.
  • Аптымальная схема падлучэння ацяпляльных прыбораў - знізу ўніз. У гэтым выпадку батарэя не мае патрэбы ў прамыванні: глей не затрымліваецца ў яе ніжнім калектары.

Для сістэм з цвёрдапаліўным катлом лепш аддаць перавагу чыгунныя радыятары ацяплення або сталёвыя рэгістры. Іх вялікі аб'ём і салідная маса згладзяць ваганні цепланосбіта пры падпалкай і прагаранне паліва.

запорная арматура

Гравітацыйныя схемы сістэм ацяплення для прыватнага дома камплектуюцца мінімумам запорной арматуры. Па-першае, яны ў ёй не маюць патрэбы: для ліквідацыі цеч ваду прасцей цалкам скінуць і заліць нанова. Па-другое, кожны вентыль або дросель выклікае страту запаветнага напору і запавольвае і без таго няхуткімі цыркуляцыю.

Што жыццёва неабходна?

  1. Воздушники ў радыятарах, размешчаных вышэй разліву. Паветра з самага разліву выцясняецца ў пашыральны бак і адтуль - у атмасферу.

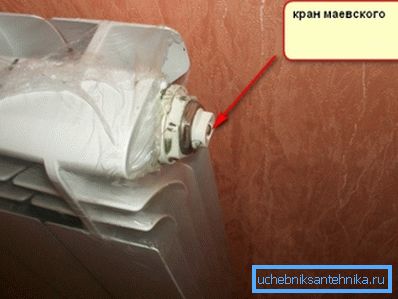

Кран Маеўскага у верхняй корку радыятара.
  1. Скід у ніжняй кропцы контуру для яго асушэння.
  2. Адвод ад сістэмы ХВС з вентылем для запаўнення контуру праз пашыральны бак.

прымусовае цыркуляцыя

Схемы сістэмы ацяплення прыватнага дома з прымусовай цыркуляцыяй больш распаўсюджаныя з-за больш гнуткай рэгулявання, якая дазваляе наладжваць ацяпляльныя прыборы і асобныя ўчасткі контуру незалежна.

Акрамя таго: такая сістэма хутчэй выходзіць на працоўныя тэмпературы і мае меншы роскід тэмператур паміж падачай і обратку.

бяспеку

Асноўная праблема закрытай сістэмы з прымусовай цыркуляцыяй - у тым, што яна мае патрэбу ў кампенсацыі пашырэння цепланосбіта.

Функцыі адзінага адкрытага пашыральнага бака, якім камплектуюцца адкрытыя схемы сістэм ацяплення прыватнага дома з натуральнай цыркуляцыяй, тут прыходзіцца перакладаць на цэлую групу прылад - так званую групу бяспекі.

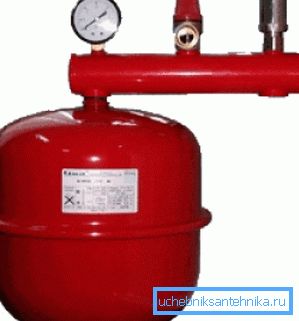

Група бяспекі.
прылада функцыя
пашыральны бак Месціць павелічэлы ў аб'ёме цепланосбіт, сціскаючы пры гэтым які знаходзіцца ў яго корпусе паветра
ахоўны клапан Скідае лішак ціску пры перапаўненні бака
манометр Служыць для кантролю ціску ў сістэме
аўтаматычны паветраадводнік Выдаляе з сістэмы паветраныя коркі

запорная арматура

Давайце высвятлім, з выкарыстаннем якой запорной арматуры мантуецца традыцыйная сістэма ацяплення прыватнага дома сваімі рукамі?

  1. Перад помпай па ходзе руху цепланосбіта ставіцца гразявікоў.
  2. Помпа і гразявікоў адсякаецца парай вентыляў, якія дазваляюць дэмантаваць іх ці прачысціць фільтр без страты цепланосбіта.
  3. Нярэдка паміж ўрэзку помпы пакідаецца перакрываць вентылем або зваротным клапанам байпас, які дазваляе сістэме працаваць пры знятым помпе ў рэжыме натуральнай цыркуляцыі.
  1. Верхнія пункту контуру (перамычкі, верхнія коркі радыятараў) забяспечваюцца кранамі Маеўскага ці звычайнымі водаразборнай кранамі для адводу паветра.
  2. Якія падаюць падводкі ацяпляльных прыбораў камплектуюцца вентылямі, якія дазваляюць цалкам спыніць цыркуляцыю ў іх. Зваротныя падводкі дросселируются.

Замест дроселяў нярэдка выкарыстоўваюць термоголовки: іх кошт некалькі вышэй, затое яны дазваляюць рэгуляваць праходнасць аўтаматычна, у залежнасці ад тэмпературы ў пакоі.

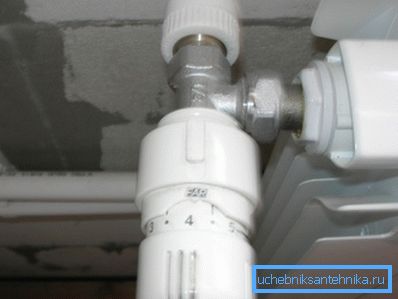

На фота - термоголовка на апале.

Дарэчы: для газавых, электрычных і соляровым катлоў пераважна выкарыстоўваць алюмініевыя радыятары ацяплення. Яны танныя, маюць невялікі ўнутраны аб'ём (што гарантуе хуткі нагрэў) і выдатную цеплааддачу на адну секцыю.

разводка

Якія схемы мантажу сістэмы ацяплення ў прыватным доме могуць выкарыстоўвацца ў выпадку прымусовай цыркуляцыі?

  • Для аднапавярховага дома лепшым выбарам, па сціплым меркаванні аўтара, будзе ўсё тая ж Ленінградка. Інструкцыя звязаная з яе выключнай прастатой і адмоваўстойлівасцю: каб размарозіць гэтую сістэму нават у самыя моцныя халады, трэба вельмі пастарацца.
  • Для двухпавярховага дома можа выкарыстоўвацца як Ленінградка з двума паралельнымі кольцамі, так і вертыкальная разводка з ніжнім разліву (Обратку і падача знаходзяцца ў склепе ці на першым паверсе). Перамычкі кожнага стояка камплектуюцца воздушниками.

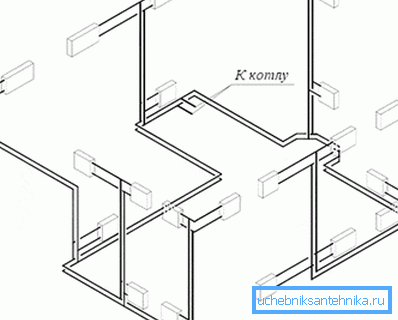

Вертыкальная разводка для двух паверхаў.

заключэнне

Спадзяемся, што прапанаваная ўвазе чытача даведачная інфармацыя дапаможа яму ў праектаванні ўласнай ацяплення. Прымацаванае відэа, як звычайна, ёсць дадатковыя матэрыялы. Поспехаў!
