Схема цвёрдапаліўнага катла: усе асноўныя элементы прыбора

Пастаянны рост цэн на асноўныя віды паліва вымушаюць спажыўцоў шукаць альтэрнатыўныя шляхі. Досыць выгадным рашэннем можна назваць цвёрдапаліўныя катлы, эфектыўна працуюць і незалежныя ад пастаўкі цэнтралізаваных энерганосьбітаў.

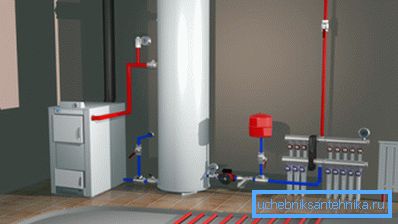

Сістэма ацяплення з цвёрдапаліўным катлом.

Перавагі ацяпляльных сістэм на цвёрдым паліве

  1. Галоўны агрэгат аўтаномнай сістэмы незаменны там, дзе назіраюцца перабоі з газазабеспячэннем, альбо яно адсутнічае зусім.
  2. Прылады дадзенага класа выгадныя і тым, што няма неабходнасці ў падключэнні да іх электрычнасці. Толькі ў некаторых выпадках патрабуецца мінімальнае спажыванне электраэнергіі.
  3. Сёння прылада цвёрдапаліўнага катла дазваляе эксплуатаваць яго з максімальнай аддачай цяпла ў памяшканне.
  4. У большасці рэгіёнаў драўніна і драўняныя адходы - самы даступны, у тым ліку і па кошту энерганосьбіт.
  5. Прыцягвае пах свежых дроў і ўтульнасць ад жывога агню. Аматары ствараць аўру вясковага побыту змогуць у поўнай меры атрымаць асалоду ад загарадных адпачынкам.
  6. Вам не давядзецца бегаць па інстанцыях па дазвол на ўстаноўку абсталявання. Гэта вялікі плюс, бо для мантажу прылад на газе або мазуце трэба здабыць кучу даведак.

Звярніце ўвагу! Дровы, вугаль, пялеты або брыкеты ня выбуханебяспечныя. Таму патрабаванні да іх захаваньню не гэтак строгія. Досыць абсталяваць прыбудову ці хлеў для іх захоўвання. На крайні выпадак падыдзе і бакоўку.

Як уладкованы агрэгат

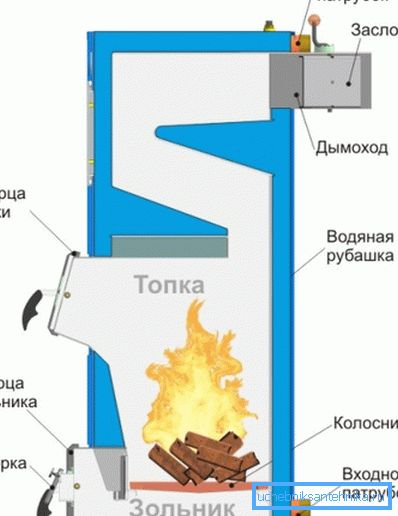

Канструкцыя звычайнага агрэгата.

Па большай частцы пакупніку прапануюцца прылады круглай або прастакутнай формы. Амаль усе яны - нашчадкі вядомай усім «буржуйкі», мадыфікаванай з часам. Цяпер палепшанае прылада цвёрдапаліўных катлоў палегчыла іх абслугоўванне.

У сярэднім подкладывание дроў неабходна праз кожныя 5-8 гадзін. Чым больш топливник, тым больш гаручага ў яго ўмяшчаецца, а значыць, і падкормліваць прылада мага радзей.

топка

Камера згарання, або топка адначасова з'яўляецца яшчэ і цеплаабменнікам.

Яна складаецца з наступных элементаў.

  1. Ёмістасць для закладкі паліва.
  2. Зона адводу газападобных прадуктаў згарання.
  3. Колосниковая рашотка, на якой размяшчаюцца дровы.
  4. Якая падае паветра адтуліну.
  5. Партал для назапашанай попелу.

Звярніце ўвагу! Галоўнае адрозненне катла ад печы ў тым, што апошняя сагравае выключна паветра вакол сябе. А вось схема ацяплення з цвёрдапаліўным катлом адрозніваецца тым, што прылада забяспечана вадзяной кашуляй вакол топкі. Далей гарачая вада выкарыстоўваецца па прызначэнні.

вадзяны праслойка

Кацёл мае падвойныя сцены, паміж якімі досыць месцы для вады.

Менавіта туды яе падаюць для далейшага награвання.

  1. Пры згаранні паліва які вылучаецца жар награвае ваду. Паводле законаў фізікі больш цёплая вадкасць падымаецца ў верхні сегмент праслойкі.
  2. Дасягнуўшы верхняй частцы, дзе знаходзіцца патрубок, кіпень праходзіць па ім і адводзіцца для ацяплення памяшкання па трубах у радыятары, разнастайныя змеявікі або падаецца ў сістэму цёплых падлог.
  3. Адпрацаваная астыўшая вада вяртаецца па ніжнім патрубку назад у кашулю катла для паўторнага нагрэву.

Звярніце ўвагу! Пераважная большасць мадэляў катлоў працуе самацёкам, гэта значыць без ўмяшання помпаў. Толькі зрэдку сустракаюцца разнавіднасці, забяспечаныя цыркуляцыйнай помпай, паскараюць патокі вады па сістэме ацяплення.

газаадводная сістэма

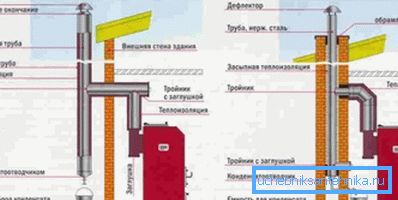

Схемы ўладкавання коміна.

Любое цвёрдапаліўных прылада патрабуе гранічна ўважлівага стаўлення. Лятучыя прадукты згарання - гэта і ёсць той самы угарны газ. Ён многа разоў прыводзіў да бяды нядбайных карыстальнікаў.

Інструкцыя да ўсіх прыбораў настойвае на абавязковай вентыляцыі і перыядычнай прачыстцы комінаў.

  1. Комін выводзіцца на вуліцу, куды і сыходзяць газападобныя адходы.
  2. Якія адводзяць трубы рэкамендуецца адштукаваць цеплаізаляцыяй.
  3. Ачышчэнне ўнутраных паверхняў ад нагара і сажы неабходна для прадухілення закаркоўвання труб.
  4. Зручна ўсталяваць мадэль з прымусовай вентыляцыяй. Гэта палепшыць якасць паветра ў памяшканні.

Рэгуляванне тэмпературнага рэжыму

Сучасныя катлы ўкамплектаваны элементамі, якія дазваляюць рэгуляваць падачу паветра ў топку без вашага ўмяшання.

Без кіслароду немагчыма гарэнне, а значыць, павялічваючы або памяншаючы яго аб'ём, можна дамагчыся ідэальнага ККД агрэгата.

  1. Засланка і спецыяльны рэгулятар трывала злучаныя адзін з адным.
  2. Пры павышэнні тэмпературы вышэй патрабаванага, пашыраюцца сценкі рэгулятара, апускаючы засланку. Паветраны струмень пры гэтым становіцца менш.
  3. Паніжэнне тэмпературы правакуе зваротны працэс. Прыўзняўшы засланка павялічвае доступ кіслароду ў топку, стымулюючы больш актыўнае гарэнне.

Дадзеная схема ацяплення з катлом на цвёрдым паліве можа здацца прымітыўнай. Аднак, як паказалі шматгадовыя даследаванні, менавіта яна найбольш эфектыўная, таму актыўна выкарыстоўваецца пры вытворчасці катлоў.

Класіфікацыя па матэрыяле

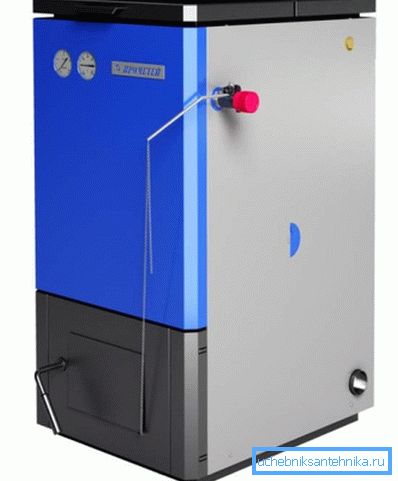

Сталёвы агрэгат.

Так як прыборы вырабляюць з розных матэрыялаў, паўстае пытанне - які больш практычным, больш выгадна і зручней? Збольшага гэта залежыць ад прызначэння катла, бо сёння можна ўбачыць як кампактныя одноконтурные прыборы, так і магутныя іхнія калегі з мноствам функцый і дапаўненняў.

сталёвыя катлы

Іх адрознівае самая нізкая цана і прастата абслугоўвання. Затое яны капрызныя ў тэмпературным дачыненні, у зваротным трубаправодзе павінна быць вышэй +60 ?. Недахоп ўстараняецца устаноўкай клапана, які падтрымлівае патрэбны рэжым у обратку, куды падмешваецца вада погорячее з якая падае трубы.

Вырабы з чыгуну

Чыгуннае прылада.

Метал, які зарэкамендаваў сябе як надзейны і даўгавечны матэрыял. Аптымальны чыгун для аматараў капітальных і грунтоўных рэчаў. Шмат каго не спыняе нават немалая кошт, хоць яна цалкам сябе апраўдвае.

Для маленькага дачнай хаткі вялікае і цяжкае абсталяванне немэтазгодна, затое на вялікай плошчы катэджа чыгунны прыбор у самы раз.

віды паліва

Тэрмін «цвёрдае» кажа сам за сябе.

Вось што з задавальненнем спажываюць катлы, аддаючы ўзамен выгоды цывілізацыі ў выглядзе цяпла і камфорту.

  1. Драўніна лісцяных парод.
  2. Драўняны і каменны вугаль.
  3. Пялеты (гранулы з адходаў дрэваапрацоўкі).
  4. Брыкеты з дранкі і пілавіння, гузоў, торфу.

Апошні пункт лёгка арганізаваць сваімі рукамі, калі паблізу назбіраць дары лесу і выкарыстоўваць найпросты прэс.

Падзел па прынцыпе спальвання

На фота прылада пелетных катла.

Найбольш запатрабаванымі можна назваць наступныя тыпы прылад.

  1. Традыцыйныя катлы.
  2. Аналагі доўгага гарэння, дзе гарэнне адбываецца зверху ўніз (а не знізу ўверх, як у звычайных). Зручныя тым, што перыядычнасць закладкі паліва адбываецца радзей (да аднаго разу за суткі).
  3. Пелетных агрэгаты, з аўтаматычнай падшэўкай гранул ў камеру.
  4. Газогенераторные (пиролизные) прылады. Павышаны ККД абумоўлены выкарыстаннем цяпла якія вылучаюцца газаў, чаго няма ў пералічаных вышэй тыпах.

выснову

Падбірайце кацёл пад асаблівасці вашага дома, яго плошча, архітэктуру і ўмовы. У большасці выпадкаў гэта можна зрабіць інтуітыўна або пракансультаваўшыся на месцы з прадаўцом.

Дапаможа ў выбары відэа з падрабязным апісаннем правераных і зарэкамендавалі сябе мадэляў.
