Схема вадзянога ацяплення: тыпы сістэм, віды разводкі і
Вадзяны апал з'яўляецца найбольш эфектыўнай і эканомнай сістэмай абагрэву жылля. Распрацаваны розныя схемы вадзянога ацяплення, і мы хочам разгледзець іх характарыстыкі, перавагі і асаблівасці эксплуатацыі ва ўмовах прыватнага дома.

Ацяпленне з вадкім цепланосбітам
Агульныя звесткі

Асноўным паказчыкам камфорту любога жылля з'яўляецца тэмпература паветра ў ім, так як чалавек можа жыць толькі ў узкоочерченном дыяпазоне тэмператур. Аднак у кантынентальных шыротах паўночнага паўшар'я нашай планеты клімат далёкі ад гэтага дыяпазону, і людзі вымушаныя выкарыстоўваць штучныя крыніцы цяпла.

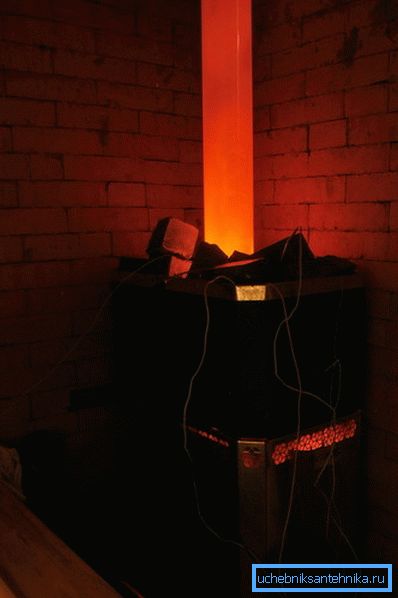

Раней такой крыніцай быў адкрыты агонь у пячоры ці будане, затым агонь перамясціўся ў печку, размешчанай у доме. Аднак з ростам колькасці насельніцтва ўсё больш востра паўставала пытанне недахопу дроў і іншых відаў паліва, і перад чалавекам ўзнікла праблема павышэння эфектыўнасці абагравання.

Звярніце ўвагу! Так з'явілася ідэя выкарыстання цепланосбіта - рэчывы, якое мае ролю пасярэдніка пры перадачы цяпла ад полымя да паветра ў доме.
Праблема ў тым, што газы дрэнна праводзяць цяпло, і калі ў вас вялікі дом, то для прагрэву аддаленых пакояў прыйдзецца вельмі доўга тапіць печ, пры гэтым паблізу топкі будзе занадта горача, а ў аддаленых пакоях - холадна. Таму асноўнай задачай было падаць цяпло з мінімальнымі стратамі ў кожны пакой.

На гэтым этапе можна сфармуляваць асноўныя патрабаванні да цепланосбіта:
- высокая цеплаправоднасць. Неабходная для максімальна хуткага прагрэву цепланосбіта;
- высокая цеплаёмістасць. Гэты параметр вызначае здольнасць рэчывы запасіць цеплавую энергію. Відавочна, што чым больш цяпла запасіць і перадае пасярэднік, тым больш эфектыўна працуе сістэма;
- высокая мабільнасць. Рэчыва павінна мець такія ўласцівасці, пры якіх магчымая яго транспарціроўка ўнутры памяшкання без ужывання складаных тэхналогій;
- Даступнасць. Цепланосбіт павінен быць недарагім і даступным у розных рэгіёнах, так як у выпадку аварыі спатрэбіцца тэрміновая яго замена, каб пазбегнуць прамярзання дома;
- бяспеку. Рэчыва-агент не павінна прадстаўляць небяспекі для чалавека і навакольнага асяроддзя, утрымліваць гаручыя, таксічныя, выбуханебяспечныя або хімічна агрэсіўныя злучэнні і субстанцыі.

Звярніце ўвагу! Найбольш прыдатным пад усе пералічаныя параметры рэчывам аказалася звычайная вада, якая валодае самай вялікай цеплаёмістасцю сярод вадкасцяў, здольная перамяшчацца па трубах і каналах пад дзеяннем гравітацыі або ціску, бяспечная і неверагодна шырока распаўсюджаная.
Такім чынам задача канкрэтызавалася: неабходна стварыць схему, пры якой вада будзе перамяшчацца па строга вызначаным маршруце ад топкі печы да ацяпляльных прыбораў.

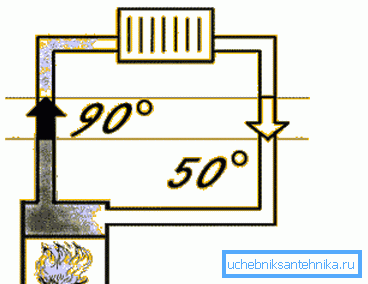

Звярніце ўвагу! Калі сказаць проста, то нам неабходна два цеплаабменніка і труба, па якой вада будзе паміж імі цыркуляваць. Адзін цеплаабменнік ўсталёўваем у топцы, там вадкасць будзе награвацца, а другі - у пакоі, там цепланосбіт будзе аддаваць назапашаную энергію паветры.
награвальныя катлы

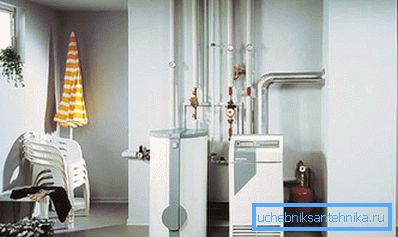

Калі крыніцай цеплавой энергіі з'яўляецца паліва, то сродкам яе атрымання з'яўляецца кацёл. Гэта сэрца любой сістэмы ацяплення з цепланосбітам. Ад надзейнасці працы гэтай прылады залежыць эфектыўнасць усяго ацяплення, а ва ўмовах рускіх зім гэта адна з умоў выжывання, таму першая задача - выбар катла.

Самым важным крытэрыем тут з'яўляецца даступнасць і кошт паліва, на якім будзе працаваць агрэгат.
Існуюць такія віды катлоў у залежнасці ад выкарыстоўванага паліва:

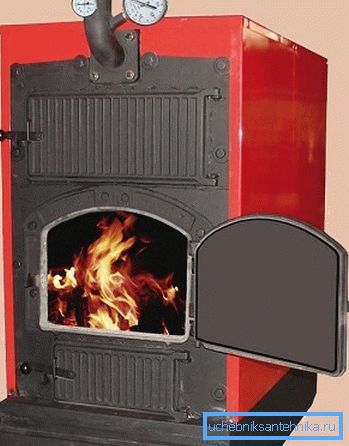

- Цвёрдапаліўныя або дроўныя катлы. Выкарыстоўваюць дровы, вугаль, кокс, торф, пялеты, брыкеты і іншыя віды гаручай біямасы;
- газавыя. Выкарыстоўваюць магістральны, сціснутае або звадкаваны прыродны газ;

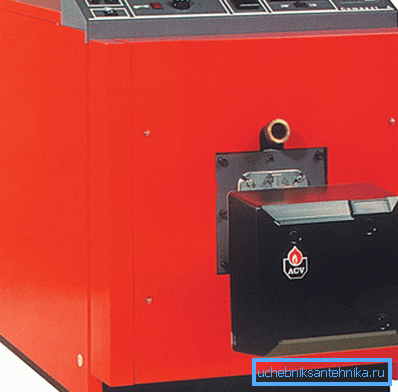

- Дызельныя катлы ацяплення. Выкарыстоўваюць вадкія нафтапрадукты: салярку, ДТ, розныя алею, бензін, газа і г.д .;
- электрычныя. Награваюць ваду з дапамогай ТЭН або электродных метадам.

Калі казаць пра эфектыўнасць з пункту гледжання кошту аднаго кілават-гадзіны цяпла, а таксама даступнасці і распаўсюджанасці паліва, то несумнеўнымі фаварытамі з'яўляюцца газавыя і дроўныя агрэгаты, прычым першыя найбольш пераважныя.

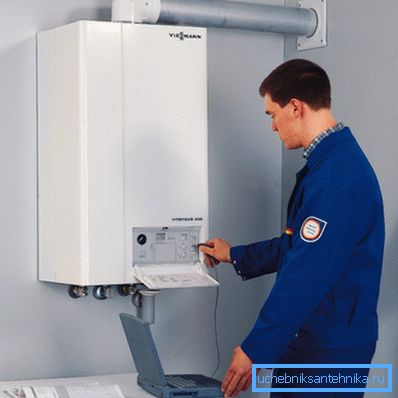

Звярніце ўвагу! Калі ваш дом падлучаны да ГТС, то вам варта купіць газавы кацёл, калі магістраль ня падведзена, тады варта выбіраць дроўнай варыянт. Электрычнасць і дызельнае паліва абыходзяцца занадта дорага для сярэднестатыстычнага спажыўца.
віды сістэм
З натуральнай цыркуляцыяй

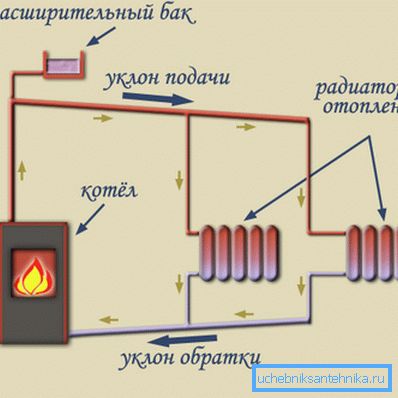

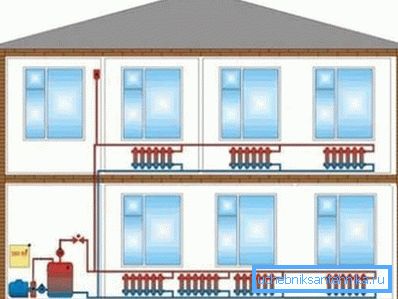

Схема ацяплення з натуральнай цыркуляцыяй вады - гэта найбольш простая і танная, але і самая неэфектыўная сістэма. Пры невялікіх памерах дома і плошчах абагравання гэта цалкам рабочы варыянт, збудаванне якога не патрабуе сур'ёзных разлікаў і складаных мантажных работ.
Прынцып працы такой сістэмы просты: кацёл усталёўваюць у ніжняй кропцы памяшкання, лепш - у склепе. Вада запаўняе трубаправод, які складаецца з якая падае трубы, якая ідзе ўверх ад катла, затым труба паступова апускаецца і праходзіць па ўсіх пакоях, і ў канцы вяртаецца да цеплаабменніку топкі.

Пры ўключэнні гарэлкі вада пачынае награвацца, пашыраецца і падымаецца ўверх па трубе за кошт рознасці шчыльнасцяў паміж гарачай і халоднай вадкасцю. Так як контур замкнуць, халодная маса цепланосбіта выцясняецца ў цеплаабменнік, і вадкасць пачынае цыркуляваць у сістэме па крузе, пераносячы цяпло ад полымя да радыятараў.

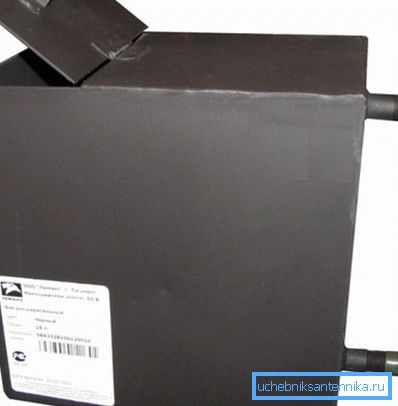

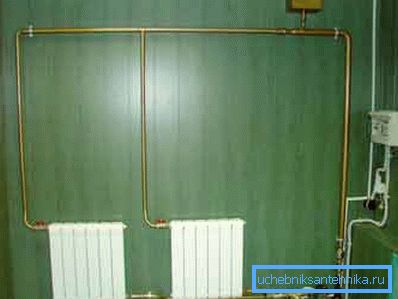

Каб кампенсаваць пашырэнне і павелічэнне агульнага аб'ёму вады ў трубах, у верхняй кропцы усталёўваюць пашыральны бак. Ён можа быць адкрытым, так як ціск у трубах значэння не мае.

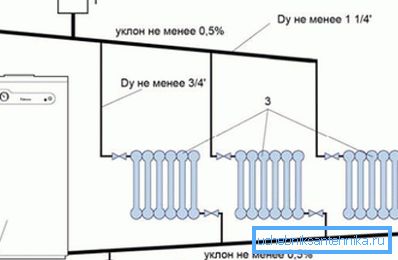

Звярніце ўвагу! Неабходна ведаць і ўлічваць правілы падбору дыяметраў труб і кутоў з нахілу. Лічыцца, што ўхілу ў 5 мм на адзін пагонны метр трубы дастаткова, клон робяць у бок руху вады.

Для абслугоўвання невялікіх вясковых дамоў такая схема цалкам прымальная. Яна не патрабуе разлікаў і выконваецца па стандартнай схеме «як ва ўсіх», так як памеры і архітэктура дамоў асаблівых адрозненняў не маюць. Больш за тое, канструкцыя параўнальна проста збіраецца сваімі рукамі і патрабуе мінімум матэрыялаў.
З прымусовай цыркуляцыяй

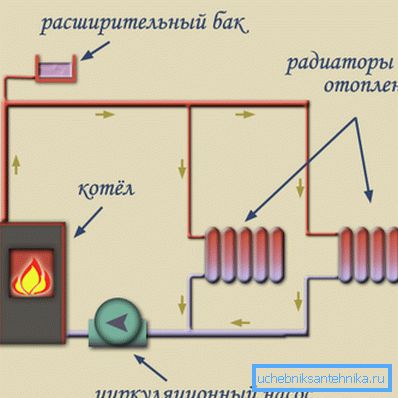

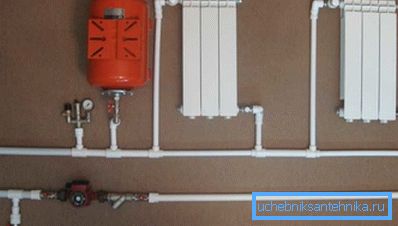

Больш дасканалай і эфектыўнай сістэмай ацяплення з'яўляецца схема з прымусовай цыркуляцыяй цепланосбіта. Такое рашэнне дазваляе паскорыць рух вады па трубах і даставіць яшчэ гарачую вадкасць у аддаленыя памяшкання. Прымусовы рух вады ажыццяўляецца за кошт убудаванага ў трубаправод помпы.

За кошт дакладна разлічанай хуткасці руху павышаецца эфектыўнасць працы, зніжаецца выдатак паліва і павышаецца камфорт у памяшканнях. Для стварэння складаных, разгалінаваных і многоконтурных сістэм прымусовае цыркуляцыя неабходная.

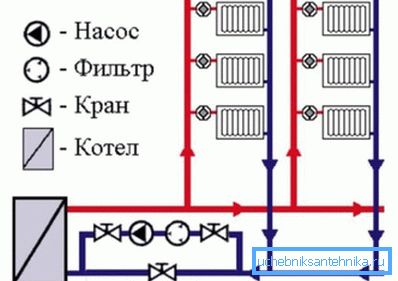

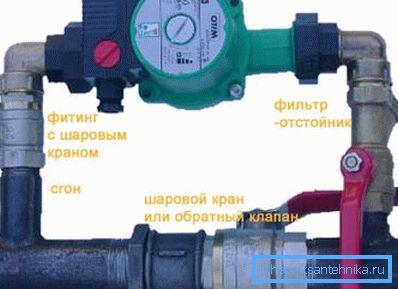

Збудаванне такой канструкцыі запатрабуе больш сур'ёзных разлікаў гідраўлікі, падбору і ўстаноўкі цыркуляцыйнага помпы, ўстаноўкі абароны, закрытага гідраакумулятара, манометры і ахоўных клапанаў. Пры гэтым да нахіле труб адмысловых патрабаванняў не прад'яўляецца.

Звярніце ўвагу! Пры працы цыркуляцыйны помпа не стварае ўсё напору, які прысутнічае ў сістэме. Справа ў тым, што контур замкнуць, і вада ў ім круціцца падобна колу, а помпа пераадольвае толькі гідраўлічны супраціў і трэнне, таму спажыванне ім энергія не адбіваецца на кошце абагравання.

З разлікаў стала вядома, што прымяненне цыркуляцыйнага помпы павышае эфектыўнасць работы на 25 - 30%. Акрамя таго, для нармальнага абслугоўвання шматпавярховых дамоў, многоконтурных і коллекторных схем прымяненне прымусовай цыркуляцыі неабходна. Практычна ўсе сучасныя сістэмы выкарыстоўваюць гэты прынцып.

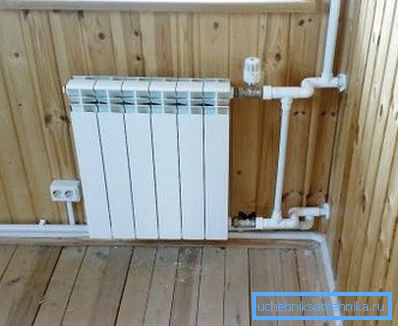

радыятарная разводка

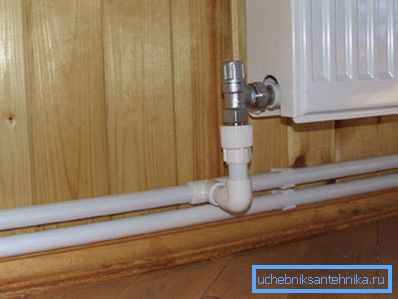

Яшчэ адно важнае адрозненне сістэм вадзянога ацяплення - гэта тып разводкі труб ад катла да радыятараў.
Існуе тры асноўных выгляду такой разводкі:

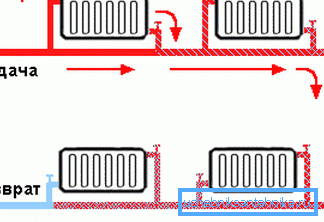

- однотрубная схема. Гэта найбольш простая і танная мадэль, калі ацяпляльныя батарэі падлучаныя да адной трубе паслядоўна. Вада паступае па трубе падачы ў першы радыятар, праходзіць яго і трапляе ў тую ж трубу, з якой паступае ў наступны прыбор, астываючы па меры руху;

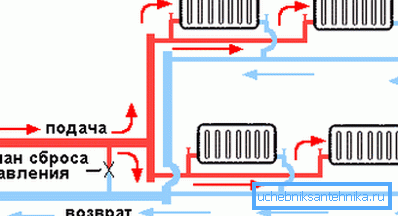

- двухтрубная мадэль. Больш складаная, але і больш эфектыўная канструкцыя, пры якой батарэі падключаюцца уваходам да якая падае трубе, а выхадам - да зваротнай, і іншых шляхоў паміж гэтымі трубамі няма. Паралельнае падключэнне дазваляе раўнамерна выграваць ўсе прыборы, што павышае эфектыўнасць работы і камфорт;

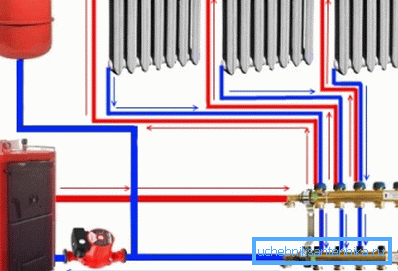

- Калектарнай-прамянёвая падлучэнне мяркуе падачу цепланосбіта ў размеркавальны калектар падачы, адкуль разыходзяцца трубы да ўваходу кожнага радыятара. З выхадных адтулін трубы вяртаюцца ў зваротны калектар, а адтуль вада паступае ў кацёл. Такі падыход дазваляе арганізаваць многоконтурные сістэмы цёплых падлог і вялікіх дамоў з мноствам пакояў.

Однотрубная арганізацыя падачы падыдзе для невялікіх дамоў з натуральнай цыркуляцыяй, або для асобных памяшканняў - летніх кухняў, майстэрняў, саунаў і г.д.
Двухтрубная схема лічыцца больш эфектыўнай за кошт раўнамернага прагрэву прыбораў, магчымасці рэгулявання тэмпературы ў асобных памяшканнях, больш дакладнага кіравання сродкамі аўтаматыкі. Яна падыдзе для любога тыпу будынкаў і выкарыстоўваецца найбольш часта.

Коллекторная разводка з'яўляецца найбольш эфектыўнай і прасунутай, аднак яе кошт адчувальна вышэй за кошт большай колькасці труб, неабходнасці ў дадатковым абсталяванні, арматуры, а таксама за кошт складанага мантажу і разліку.

Звярніце ўвагу! Сёння найбольш часта сустракаюцца двухтрубные і змешаныя разводкі, якія могуць камбінавацца з калектарамі цёплых падлог.
выснову
Вадзяны апал - гэта адзіная сапраўды эфектыўная па суадносінах кошту і якасці сістэма забеспячэння цяплом. Пры гэтым трэба разумець, што абсталяванне і схемы арганізацыі пастаянна ўдасканальваюцца, і параўнанне модных альтэрнатыўных сістэм са старымі відамі воднага ацяплення абсурдна і непераканаўча. Відэа дапаможа вам лепш разабрацца ў гэтым пытанні.
