Схемы ацяплення аднапавярховага дома: 3 эфектыўных спосабу

Як уладкаваць ацяпленне прыватнага аднапавярховага дома найбольш танна і эфектыўна? Якая схема больш эфектыўная: з натуральнай цыркуляцыяй або прымусовай? Адказы на гэтыя пытанні, а таксама рэкамендацыі па канструяванню кліматычнай сістэмы сваімі рукамі, вы знойдзеце ў матэрыяле, размешчаным ніжэй.

Асаблівасці сістэмы ацяплення

Ад таго, якая схема ацяплення аднапавярховага дома будзе выкарыстаная для яго абагравання, залежыць не толькі камфорт якія пражываюць у ім людзей, але і эканамічнасць. Гэта асабліва актуальна ў сучасных умовах, калі кошт выкарыстоўваюцца энерганосьбітаў пастаянна павышаецца.

Пры выбары таго ці іншага рашэння, трэба ўлічваць наступныя фактары:

1. прастата. Пажадана, каб была магчымасць змантаваць ацяпленне аднапавярховага прыватнага дома сваімі рукамі. Гэта дазволіць максімальна скараціць выдаткі на яго ўладкаванне.
2. эканамічнасць эксплуатацыі. Як ужо згадвалася, ад таго, якія тэхналогіі будуць выкарыстаны, залежыць сума, якая будзе сыходзіць кожны месяц на аплату камунальных паслуг. Найбольш эфектыўныя ў гэтым сэнсе схемы вадзянога ацяплення аднапавярховага дома з выкарыстаннем газавага катла, які працуе на магістральным ці звадкаваным газе.

1. надзейнасць. Незалежна ад тэмпературы навакольнага паветра і іншых знешніх фактараў, кліматычная сістэма жылля павінна забяспечваць камфорт і ўтульнасць у памяшканнях. Ацяпленне аднапавярховага дома павінна функцыянаваць так, каб не дапускаць замярзання цепланосбіта нават у самыя суровыя зімы.
2. аўтаномнасць. Мэтазгодна аддаваць перавагу схемах, якія найменш залежныя ад функцыянавання знешніх інжынерных сетак. Інакш перабоі з пастаўкай газу або электраэнергіі, якія нярэдка здараюцца ў айчынных рэаліях, стануць прычынай паломкі.

Савет! Найбольш прымальныя ў гэтым выпадку праекты аднапавярховых дамоў з пячным ацяпленнем. Але ў гэтым выпадку вам будзе трэба паклапаціцца аб наяўнасці дастатковай колькасці цвёрдага паліва. Акрамя таго, праца печы патрабуе пастаяннай увагі да яе з боку чалавека. Улічвайце гэта пры выбары.

выбар энерганосьбіта

Асноўным элементам любой сістэмы абагравання з'яўляецца кацёл - прылада, якое ажыццяўляе разагрэў цепланосбіта, які затым паступае ў радыятары і награвае паветра ў памяшканні.

Для нагрэву могуць выкарыстоўвацца наступныя віды паліва:

• дровы - гэты варыянт асабліва эфектыўны, калі ёсць магчымасць іх нарыхтоўваць самастойна, у адваротным выпадку выдаткі на абаграванне могуць быць дастаткова высокімі;

• пялеты і вугаль - добры варыянт, але катлы, якое працуе на гэтых відах паліва, патрабуюць пастаяннай увагі з боку чалавека падчас эксплуатацыі;
• дызельнае паліва, электрычнасць і звадкаваны газ - вельмі эфектыўныя энерганосьбіты, але іх кошт дастаткова высокая (могуць прымяняцца, калі да дому няма падводкі магістральнага газаправода);
• прыродны газ - найбольш эфектыўны і недарагі спосаб абагравання памяшканняў.

разводка труб

Схема сістэмы ацяплення аднапавярховага дома, акрамя награвальнага абсталявання і радыятараў ацяплення, прадугледжвае абавязковае наяўнасць труб, якія выкарыстоўваюцца для транспарціроўкі цепланосбіта ад катла да награвальных панэляў.

Усяго існуе тры распаўсюджаных схемы, кожная з якіх будзе падрабязна апісана далей.

Спосаб 1. З аднаго трубой

Найбольш просты, эфектыўны і часта выкарыстоўваецца спосаб мантажу.

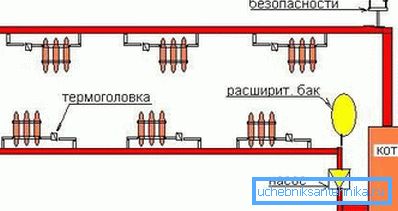

Схема однотрубной сістэмы ацяплення для аднапавярховага дома канструюецца наступным чынам:

1. Па перыметры сцен дома усталёўваецца магістральная труба дыяметрам не менш за 32 мм. Яе трэба мантаваць пад вуглом, каб астывала цепланосбіт пад дзеяннем сілы цяжару самастойна вяртаўся да катла для наступнага нагрэву. (Гл. Таксама артыкул Разводка труб: асаблівасці.)

Савет! Некаторыя "спецыялісты" раяць ўсталёўваць трубу па-за домам, матывуючы гэта эстэтычнымі меркаваннямі. Гэтага рабіць не трэба! Бо падобнае рашэнне прыводзіць да значных цепластрат, зніжэння эфектыўнасці ацяплення.

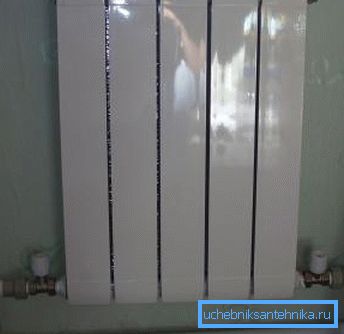

1. Да атрымацца кольцы з дапамогай труб меншага дыяметра (20 мм) пристыковываются панэлі ацяплення. Іх пажадана падключаць праз запорную арматуру з тэрмарэгулятарамі. Так вы атрымаеце магчымасць рэгуляваць тэмпературу кожнага радыятара ацяплення ў асобнасці. У верхняй частцы ацяпляльнай панэлі неабходна прадугледзець ўстаноўку паветранага клапана, які прадухіліць «завоздушивание» ацяпляльнай сістэмы, негатыўна адлюстроўваецца на эфектыўнасці працы ацяпляльнай сістэмы.

Такая схема ацяплення дома мае мноства станоўчых момантаў:

• яе мантаж не выклікае цяжкасцяў нават у неспрактыкаваных майстроў;
• для ўстаноўкі падобнай схемы трэба набываць мінімальна магчымая колькасць труб і іншых дэталяў;
• ўся цеплавая энергія расходуецца толькі ўнутры памяшканняў, выключаюцца яе непрадуктыўныя страты;
• калі вамі выкарыстоўваецца схема ацяплення з прымусовай цыркуляцыяй - аднапавярховага дома або гарадской кватэры - такое рашэнне дазволіць захаваць працаздольнасць сістэмы нават у выпадку непрацяглага адключэння электраэнергіі.

Спосаб 2. З двума трубамі

У гэтым выпадку, як відаць з назвы, для падачы гарачай вады выкарыстоўваецца адна труба, а для транспарціроўкі яе да катла - іншая.

Схема двухтрубной сістэмы ацяплення аднапавярховага дома мантуецца ў такім парадку:

• па ўсім доме працягваюцца дзве паралельныя трубы - іх можна ўсталёўваць адкрытым спосабам, хаваць пад падлогавым пакрыццём, замураваць у сцяну або дэкараваць корабам;
• радыятары ацяплення і іншае падобнае абсталяванне як бы «ўразаюцца» ў трубаправоды, ствараючы перамычкі.

Гарачая вада будзе больш эфектыўна абаграваць тыя памяшканні, ацяпляльныя панэлі якіх знаходзяцца бліжэй да катла. Каб збалансаваць схему, часта выкарыстоўваецца запорная арматура, кіраваная ўручную або з дапамогай тэрмарэгулятараў.

Недахопы такога рашэння ў наяўнасці:

• падвышаны выдатак дэталяў, неабходных для мантажу ацяплення;
• небяспека выхаду з ладу асобных сегментаў сеткі ў выніку замаразкі цепланосбіта (такое часта здараецца, калі адкрыць да ўпора краны, якія абмяжоўваюць доступ вады ў бліжэйшыя да катла радыятары ацяплення).

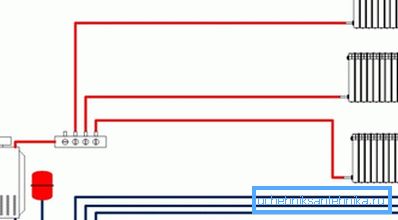

Спосаб 3. Прамянёвая

Вельмі эфектыўная ў плане рэгулявання тэмпературы ў асобных памяшканнях, але найбольш дарагая і складаная ў мантажы. Такая схема часцей выкарыстоўваецца для забеспячэння цяплом вялікіх па плошчы жылых дамоў, дзе прадугледжана прымусовае цыркуляцыя вады ў трубаправодзе.

Інструкцыя па мантажы такая:

• ў кацельні або іншым падыходным месцы устанаўліваецца два калектара, злучаныя з трубамі, якія падаюць і што адводзяць цепланосбіт;
• ад гэтых калектараў ідзе па пары труб да кожнага радыятару ацяплення ў доме.

Перавагі гэтай сістэмы ўжо былі згаданыя, а што тычыцца недахопаў, то яны відавочныя:

• для мантажу неабходна набыць вялікую колькасць дэталяў і іншага абсталявання;
• неабходна вырашыць пытанне аб тым, куды схаваць ўваходныя і выходзяць трубаправоды.

выснову

Эфектыўнасць працы сістэмы ацяплення залежыць не толькі ад абранай схемы яе ўладкавання. Трэба таксама паклапаціцца аб якасным ўцяпленні будынка, а таксама ўстаноўцы энергазберагальных вокнаў. Больш падрабязную інфармацыю вы можаце даведацца, азнаёміўшыся з відэа ў гэтым артыкуле.
