Схемы ацяплення з двухконтурные катлом: найбольш прымальныя

Як вядома, двухконтурные ацяпленне ў доме з'яўляецца тады, калі генератар цяпла асобна сагравае ваду для радыятараў (першая галінка) і для ГВС (другая галінка). Падобная схема працы сістэмы ў нашы дні стала досыць папулярнай, у сілу яе універсальнасці і камфортнасці.

Каб падобная сетка магла функцыянаваць, перш за ўсё, патрэбен двухконтурный ацяпляльны кацёл, здольны награваць і цепланосбіт, і ваду для гарачага водазабеспячэння. Пра тое, як можа быць рэалізаваная схема ацяплення прыватнага дома з двухконтурные катлом, мы і распавядзем у дадзеным артыкуле.

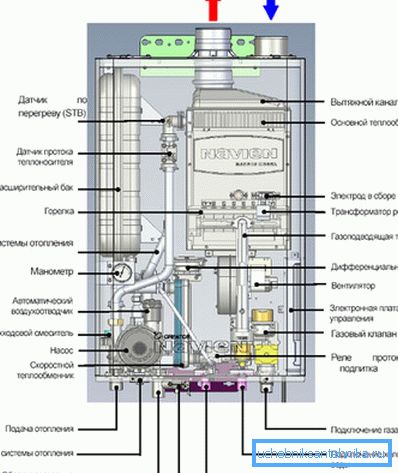

Асаблівасці двухконтурных генератараў цяпла

1. Галоўнае адрозненне такіх агрэгатаў ад одноконтурный субратаў ў тым, што цеплавую энергію паліва яны выкарыстоўваюць не толькі для нагрэву вады ў ацяпляльным контуры, але і ў галінцы для ГВС.

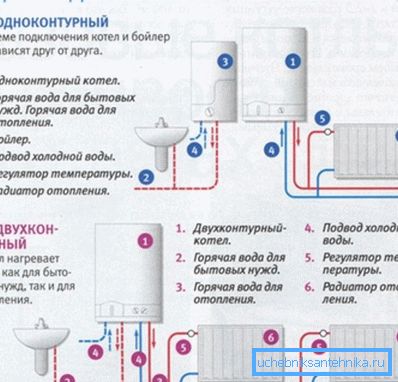

2. Одноконтурные аналагі таксама можна ўжываць для сугрэву вады. Адбывацца гэта можа ў накапляльным баку пры дапамозе ўскоснага награвання. Цепланосбіт пры гэтым будзе часткова аддаваць энергію, працякаючы праз дадатковы цеплаабменнік ў тэрмічнаму ізаляваным рэзервуары.
3. Галоўнае ж адрозненне завадскога двухконтурного агрэгата ад такіх самаробных схем - прамая перадача энергіі цяпла ад паліва вадзе.

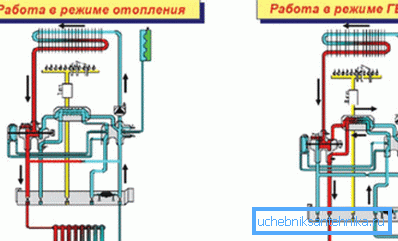

Звярніце ўвагу! Праектуючы сістэму, улічыце адну вельмі важную асаблівасць, якую мае схема ацяплення з двухконтурные катлом. Калі ў доме ўключаюць кран гарачай вады, то кацёл перастае награваць цепланосбіт і перамыкаецца на контур ГВС.

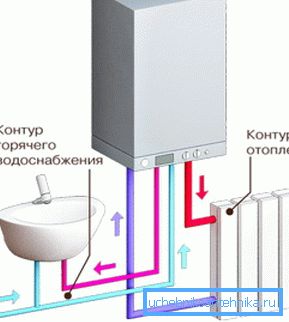

Як на практыцы працуе такі агрэгат

1. Для пісьменна уцепленых будынкаў, якія маюць значную плошчу, агучаны рэжым працы двухконтурного агрэгата не вельмі важны. Падобныя пабудовы валодаюць высокай цеплавой інэрцыйнасцю. Таму, нават тады, калі кацёл на працягу некалькіх гадзін грэе ваду толькі для гаспадарчых патрэб, тэмпература ў доме зменіцца за ўсё на 1/2 градуса.
2. Калі будынак невялікае альбо недастаткова ўцяпліць, інэрцыйнасць становіцца важным параметрам. Ацяпляльныя батарэі і вада ў трубах у гэтым выпадку павінны астываць як мага даўжэй. Дамагчыся гэтага можна, падабраўшы радыятары з вялікім аб'ёмам секцый і трубы з павялічаным перасекам.
3. Калі існуе патрэба ў значных аб'ёмах і пастаянных выдатках гарачай вады, то двухконтурный кацёл лепш не ставіць.

Тут лепш падыдзе схема ацяплення з двума катламі альбо одноконтурный аналага і грэе ваду калонкі. Двухконтурный агрэгат не будзе здольны падтрымліваць камфортную тэмпературу ў памяшканнях, калі стане працаваць большы адсотак часу на ГВС.

1. Гравітацыйную сістэму ацяплення таксама планаваць з падобным катлом ня варта.

Звярніце ўвагу! У гэтым выпадку, пасля прыпынку катла, цыркуляцыя ў сетцы ацяплення спыніцца амаль адразу. Аднаўленне яе будзе доўгім. У ходзе паўторнага напаўнення гарачай вадой, батарэі разагрэюць нераўнамерна. Гэта прывядзе да некамфортна размеркаванні тэмператур у памяшканнях.

Ўладкаванне ацяплення, калі будынак невялікае

Разгледзім, які можа быць схема абвязкі двухконтурного катла ацяплення, калі дом аднапавярховы, невялікі (да 100 м2) і мае некалькі паасобных памяшканняў, якія ўсё трэба абагрэць.

Аптымальнай у дадзеным выпадку будзе однотрубная сетку. Яна самая простая па канструкцыі і ў мантажы, пры яе эксплуатацыі амаль не ўзнікае праблем. Акрамя гэтага, цана сістэмы будзе невысокай, дзякуючы эканоміі матэрыялаў, бо іх сыдзе менш, чым на двухтрубный аналаг.

рэалізацыя схемы

1. Невялікі аб'ём будынка кажа пра тое, што жыхароў у ім будзе мала. Значыць і выдаткі гарачай вады будуць невялікія. Тут не варта адмаўляцца ад якія маюць няважную інэрцыйнасць, затое прыгожых і добра якія аддаюць цяпло алюмініевых батарэй. Чыгунныя аналагі цеплаёмістасць, але, як правіла, неэстэтычную.
2. Аб'ём цепланосбіта ў трубах, у дадзеным выпадку, рэкамендуецца павялічыць. Аптымальнае рашэнне задачы - павысіць перасек вырабаў на адзін шэраг. Напрыклад, з Ду-30 да Ду-40. Колькасць вады ў контурах тады стане больш у 1.6 разы.
3. Усе радыятары трэба мантаваць, ня размыкая контур, паралельна яму. Схема іх урэзкі можа быць дыяганальнай альбо ніжняй.

Інструкцыя рэкамендуе на кожнай батарэі паставіць:

• дросель (балансіроўка падачы);
• адсякае вентыль на обратку;
• кран для страўлівання паветра з сістэмы (звычайнай канструкцыі альбо Маеўскага) у правую альбо левую верхнюю заглушку.

Варыянт з ніжняй разводкай

1. Памяншаць перасек асноўнага контуру і размыкать яго, у дадзеным выпадку, ня варта.
2. Адразу пасля цеплагенератара трубу контуру трэба рэзка падняць вертыкальна для стварэння «разгонного» калектара. Затым яе трэба весці з нахілам (пастаянным) ўніз.

Звярніце ўвагу! Такая разводка труб даволі складаная і неэстэтычна. Аднак яна неабходная, каб пры выключэнні помпы ацяпляльныя батарэі разаграваліся дзякуючы натуральнай цыркуляцыі.

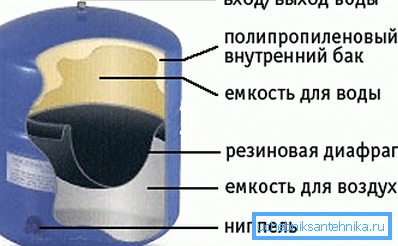

1. Перад катлом (па ходзе плыні цепланосбіта) варта ўсталяваць пашыральны бачок (мембранны). Ён будзе кампенсаваць павелічэнне аб'ёму вады пры яе разаграванні.
2. Бачок павінен мець ёмістасць, якая складае 10 працэнтаў аб'ёму носьбіта цяпла. Рэзервуар варта паставіць уверх подводкой.

Што рабіць, калі дом вялікі па плошчы

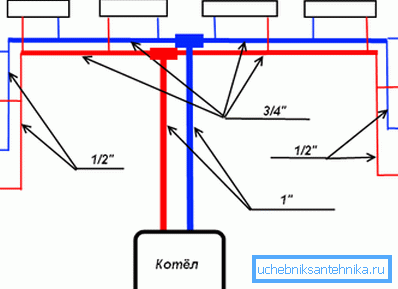

1. Для вялікага двухпавярховага будынка з вялікім лікам паасобных памяшканняў лепш за ўсё падыходзіць двухтрубная схема ацяплення. Яна павінна мець верхні разліў і пастаянную разводку радыятараў.
2. Прама ад генератара цяпла сагрэтая вада цячэ ўверх па якая падае трубе. Яна абгінае будынак па яго гарышчы альбо па столі верхняга паверху.
3. Далей вада трапляе ў стаякі, да іх падлучаныя батарэі. Яны не размыкают цалкам стояк. Кожны прыбор абсталяваны рэгулявальным дроселем і перамычкай.
4. Пажадана ўсталяваць адсякае вентыль на другі галінцы падводзячага трубаправода. Кран для страўлівання паветра можна паставіць толькі адзін і прыкруціць яго ў пашыральнага бачка на верхнім участку контуру.
5. Па другой (ніжняй) трубе, абгінаючай будынак дом па склепе альбо крысам першага паверха, вада цячэ назад у кацёл.

Звярніце ўвагу! Такая абвязка двухконтурного катла ацяплення мае адно важнае перавага. Калі трэба, яна здольная функцыянаваць дзякуючы натуральнай цыркуляцыі носьбіта цяпла. У якасці разгонного калектара тут будзе выступаць труба для плыні вады да верхняга ўчастку разліву.

Гэта значыць сістэма з такой схемай можа працаваць без залежных ад электраэнергіі агрэгатаў (напрыклад, помпы). Зыходзячы з гэтага, калі ўзнікнуць форс-мажорныя абставіны, вы ніколі не змерзнеце.

Павышэнне цеплавой інэрцыйнасці сістэмы

Вы можаце павысіць сваімі рукамі цеплавую інэрцыйнасць абагравальны сістэмы.

1. Зручна зрабіць гэта, выбраўшы ледзь большы перасек контурных труб, чым неабходна па праекце.

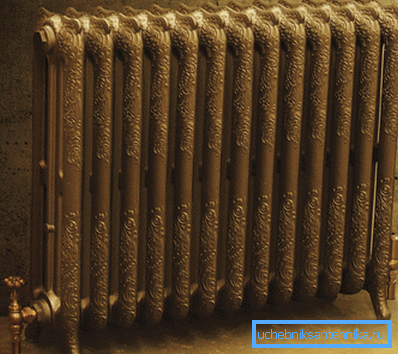

2. Таксама можна замяніць батарэі з алюмінія на чыгунныя аналагі. Яны маюць пашыраны ўнутраны аб'ём секцый, які павялічвае цеплаправоднасць і цеплаёмістасць матэрыялу. Існуе меркаванне, што ўсе чыгунныя батарэі для сістэм ацяплення маюць непрыгожы дызайн. Аднак, гэта не так. Так, маральна састарэлыя іх мадэлі савецкіх часоў ўсё яшчэ выпускаюцца. Але апроч іх рынак прапануе і сучасныя аналагі. Напрыклад, прыгожыя падлогавыя радыятары з каванага чыгуну альбо насценныя батарэі з плоскімі эстэтычнымі формамі.

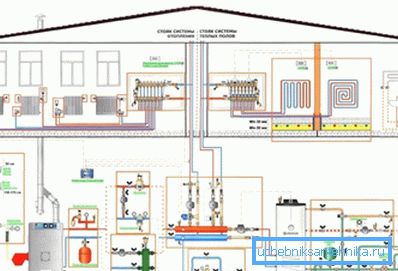

1. Нярэдка мансардны альбо другі паверх дома зімой патрэбен толькі час ад часу, напрыклад, для размяшчэння гасцей. Тады аптымальны варыянт - прымяніць ацяпляльную схему з двума генератарамі цяпла і асобнымі однотрубной контурамі для кожнага паверху.
2. У гэтым выпадку наверсе кацёл будзе эксплуатавацца вялікую частку часу ў эканамічным рэжыме, г.зн. падтрымліваць рэжым тэмператур каля 5 градусаў.

Найбольш танны спосаб пераадолець усе праблемы

1. Можна і самастойна удасканаліць абагравальная сетку, у шмат разоў павялічыўшы яе цеплавую інэрцыйнасць.

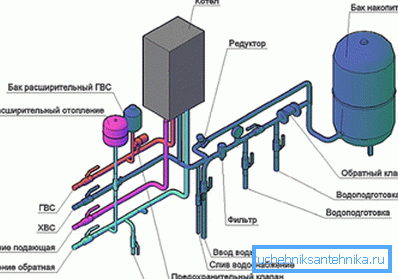

2. Для гэтага трэба дадаць у схему акумулятар цеплавой энергіі (назапашвальны бак). Ён уяўляе сабой ёмістасць аб'ёмам у 300/2000 л, якая мае два злучальных патрубка. Бак варта добра цеплаізаляваных, для памяншэння цеплавых страт.
3. Ёмістасць служыць для назапашвання вялікіх аб'ёмаў нагрэтай вады. Калі кацёл спыняецца, то траціцца запас цяпла з гэтага бака. Зразумела, што чым рэзервуар больш аб'ёме, тым радыятары будуць стыть павольней.


4. Акумулятар цяпла можна паставіць на любым з участкаў ацяпляльнай сістэмы. Можна змантаваць яго ў склепе. Для гэтага трэба растуліць ніжні контур двума патрубкамі. Ёсць магчымасць паставіць агрэгат ў кладоўцы. Цікавы варыянт - ператварыць прыладу ў аснову цёплай ляжанкі. Бо яно непазбежна будзе аддаваць пэўную колькасць цяпла ў атмасферу.
5. Акумулятар потым кампэнсуйце перапады тэмператур цепланосбіта, у той перыяд, пакуль кацёл будзе саграваць ваду для ГВС. Ён вельмі выгадны, калі кацёл працуе на электрычнасці.

Звярніце ўвагу! Вядома, дадзены метад мае і свае мінусы. Напрыклад, цеплавой акумулятар варта досыць дорага. Якасная ўцепленая мадэль, якая мае аб'ём у адзін кубічны метр, вам абыдзецца ў 20/30 рублёў, што залежыць ад кампаніі-вытворцы.

выснову

Двухконтурный генератар цяпла мае як свае вартасці, так і недахопы. Пры жаданні, мінусы агрэгата можна істотна панізіць. У гэтым выпадку вы набудзеце максімальна камфортную сістэму, якая будзе забяспечваць ваш дом і цяплом і гарачай вадой. Відэа раскажа вам яшчэ больш.
