Схемы падлучэння радыятараў ацяплення - разгледзім магчымыя

Адным з найважнейшых аспектаў у працэсе праектавання ацяплення з'яўляецца менавіта працэс мантажу, які напрамую ўплывае на працаздольнасць абсталявання. Але многія ўладальнікі кватэр і загарадных дамоў не заўсёды правільна ажыццяўляюць дадзены працэс, што прыводзіць да пастаяннага рамонту. У дадзеным артыкуле мы разгледзім толькі правільнае злучэнне радыятара да сістэм ацяплення.

Правільнае і надзейнае злучэнне - залог даўгавечнай эксплуатацыі ацяпляльнай сістэмы

Варыянты злучэння прыбораў

Пачаць, мабыць, стаіць са спосабаў пракладкі ацяпляльных трубаправодаў, з-за чаго напрамую залежыць схема падлучэння радыятара ацяплення.

Вядомыя два спосабу пракладкі трубаправодаў ацяплення:

  • однотрубные - пры якім цепланосбіт падаецца па трубе да радыятараў ацяплення, зафіксаваным паслядоўна адзін за адным і, абмыўшы іх, вяртаецца да крыніцы разагрэву. Як правіла, на 20-30% працягласці трасы працуе ўжо ладна астылы цепланосбіт.
  • двухтрубный - які складаецца з двух незалежных труб: якая падае і якая вяртае, і ў такім выпадку, цепланосбіт мяркуе паралельнае злучэнне ацяпляльных элементаў.

Сучасныя канструкцыі батарэй ў сваёй большасці аснашчаны чатырма магчымымі кропкамі мантажу трубаправодаў (дзве верхнія і дзве ніжнія). Таму падключэнне радыятараў ацяплення ў розныя сістэмы магчыма некалькімі спосабамі.

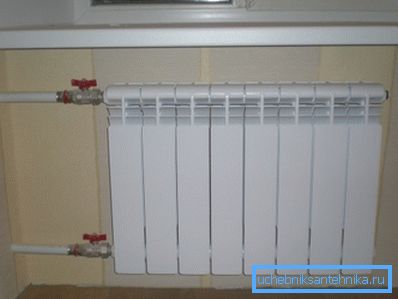

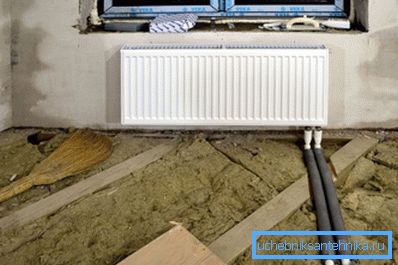

Вельмі зручна, калі вы жывяце ў сваім доме, пры праектаванні схаваць трубы пад падлогавым пакрыццём - атрымаецца невялікі ўчастак сістэмы «цёплая падлога»

аднабаковы падлучэнне

Самым распаўсюджаным спосабам мантажу ацяпляльнай сістэмы можна смела назваць аднабаковы варыянт, калі гаворка ідзе пра шматкватэрных дамах.

Гэтая схема падлучэння радыятара ацяплення прадугледжвае далучэнне трубаправодаў з аднаго боку прыбора:

  • Які падае трубаправод злучаецца, як правіла, з патрубком ў верхняй кропцы.
  • Зваротны фіксуецца ў ніжняй пазіцыі.

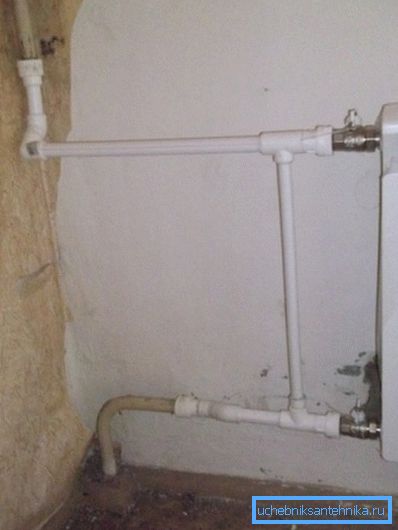

На фота прадэманстраваны варыянт з аднабаковым размяшчэннем труб

Звярніце ўвагу! Пры аднабаковым падключэнні радыятара з пераменай месцаў падае і зваротнага контураў магчымая страта цеплааддачы сістэмы да 7%.

Схема аднабаковага размяшчэння трубаправода батарэй абавязкова ўключае ў сябе перамычку злучае «падачу» і «обратку» перад прыборам. Дэмантаж гэтай перамычкі сваімі рукамі вельмі непажаданы, бо гэта можа парушыць працу ўсёй сістэмы цэнтралізаванага ацяплення.

Каэфіцыент цеплааддачы таксама можа знізіць неапраўданае павелічэнне секцый прыбора, больш 12-15 штук у сілу паслаблення прагрэву аддаленага ўчастка.

дыяганальнае злучэнне

Для вырабаў з колькасцю секцый, якія перавышаюць 15 штук, найбольш аптымальнай будзе дыяганальная схема падлучэння сталёвых радыятараў ацяплення.

Па гэтай схеме:

  • Які падае трубаправод мантуецца да прыбора ў верхняй кропцы, з аднаго боку.
  • Адводзіць у ніжняй кропцы, з іншага боку.

Цепланосбіт, размяркоўваючыся зверху ўніз і па дыяганалі, забяспечвае раўнамерны прагрэў ўсіх участкаў радыятара. Парушэнне прынцыпу падлучэння падачы і обратку можа пацягнуць зніжэнне магутнасці абагрэву ад ацяпляльных вырабаў на 40-50%.

Дыяганальнае злучэнне можа здацца не самым прывабным, але для многіх дамоў дадзенае рашэнне з'яўляецца найбольш аптымальным

Заўвага! Для дасягнення максімальнага эфекту дыяганальнае падлучэнне ўжываюць у двухтрубной ацяпляльных сістэмах.

Калі разлічаны былі нявернымі, то высокая верагоднасць таго, што бліжэй да канца руху паліва яно страціць палову свайго цяпла

ніжняе падлучэнне

Прымальная схема падлучэння радыятараў ацяплення ў прыватным доме - ніжняе размяшчэнне труб. Працэс складаецца ў падлучэнні трубаправодаў з розных бакоў прыбора ў яго ніжніх кропках. Магчымыя страты магутнасці батарэі пры такой схеме злучэння 12-14% можна рэгуляваць устаноўкай паветраных клапанаў, праз якія выдаляюць паветра з сістэмы.

Таксама дапаможа павысіць эфектыўнасць працы ацяплення з ніжнім размяшчэннем радыятараў - ўстаноўка цыркуляцыйнага помпы ацяплення.

Савет! У месцах падлучэння прыбораў да трубаправодаў рэкамендуецца ўсталяваць запорную арматуру. Гэта дазволіць весці рамонтныя працы ці дэмантаж і замену якая выйшла з ладу батарэі без адключэння ўсёй сістэмы ацяплення.

Нюансы ўстаноўкі і падключэння радыятараў

Па-за залежнасці ад таго якая была абраная схема фіксацыі труб з батарэямі, існуе шэраг правілаў да ўстаноўцы прыбораў, прытрымваючыся якіх можна стварыць эфектыўную ацяпляльную сістэму.

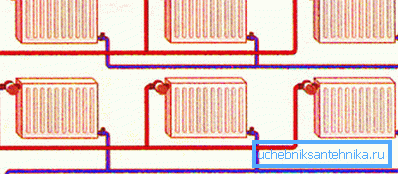

На малюнку паказана двухтрубная ацяпляльная сістэма

Інструкцыя па мантажы радыятараў ацяплення рэкамендуе наступнае:

  • Батарэі варта ўсталёўваць непасрэдна пад аконнымі праёмамі, альбо каля дзвярных праёмаў (у прыватных дамах) - так як гэтыя часткі з'яўляюцца асноўнымі крыніцамі страты цяпла.
  • Пры мантажы батарэі неабходна прытрымлівацца нарматыўных адлегласцяў ад прыбора да адпаведных канструкцый:
  • На вышыні ад падлогі парадку 100-120 мм.
  • Водступ ад сцяны 20-50 мм.
  • Ніжэй падваконніка на 100 мм.
  • Падваконнік не павінен занадта навісаць над батарэяй, інакш магчымыя страты магутнасці прыбора да 4-5%.
  • У выпадку, калі ацяпляльны прыбор змешчаны ў нішу на сцяне, дадатковыя страты эфектыўнасці цеплааддачы складуць каля 7%.
  • Максімальныя страты магутнасці ўзнікаюць пры спробе дэкараваць прыбор:
    • Каля 10% з частковым экранаваннем.
    • Да 20% пры поўным закрыцці экранам.
    • Раім прыслухацца да рэкамендацый спецыялістаў, бо кошт хібы ў мантажы і падключэнні - зніжэнне эфектыўнасці і падаражэнне працы ацяплення вашага жылля.
