Схемы падлучэння радыятараў ацяплення ў прыватным доме: віды

20-05-2018
Ацяпленне

Пры будаўніцтве або рамонце ў вас ёсць розныя спосабы падлучэння радыятараў ацяплення ў прыватным доме, але, тым не менш, ёсць толькі два варыянты агульнай ўладкавання контуру, хоць і тут ёсць мноства нюансаў. Гэтыя варыянты дзеляцца на ўладкаванне альбо однотрубной, альбо двухтрубной сістэмы, хоць тут прадугледжваецца пераход контуру на сістэму цёплай падлогі, Калектарнай ацяпленне і да таго падобнае.

Але, каб у гэтым разабрацца, вам варта заставацца з намі і прытрымлівацца ў чытанні далей, дзе, да ўсяго іншага, мы пакажам вам відэа ў гэтым артыкуле.

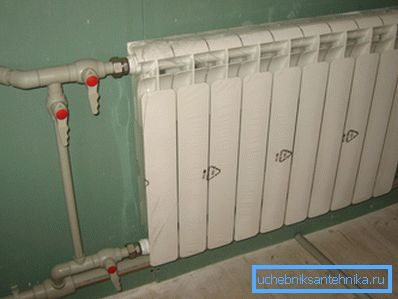

Падключэнне радыятара з байпас

віды контураў

Коратка аб катлах

Заўвага. Для любога тыпу ацяплення патрэбен крыніца і ў дадзеным выпадку ім можа быць той ці іншай кацёл. Выбар гэтага агрэгата залежыць, у першую чаргу, ад наяўнасці энерганосьбіта ў вашым доме - электраэнергіі, газу, дызельнага або цвёрдага паліва.

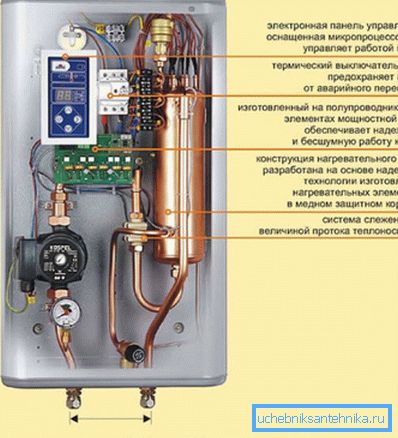

Электрокотел KOSPEL ЕКСО- прылада
  • электрычныя катлы падпадзяляюцца на два тыпу - Тэнов і электродные, а залежыць гэта ад спосабу падагрэву ў іх цепланосбіта, гэта значыць, вада ў іх можа падагравацца альбо пры дапамозе Тэнов, альбо з дапамогай электродаў. Нас у дадзены момант не цікавяць поўныя характарыстыкі агрэгатаў, але пры гэтым можна сказаць, што цана электродных значна менш, затое там няма магчымасці падлучэння гарачага водазабеспячэння. У агульнай складанасці электрычныя катлы досыць эканомныя і могуць працаваць ад сеткі? 220В або? 380В, у залежнасці ад велічыні ацяплянага памяшкання (неабходная магутнасць спажывання).

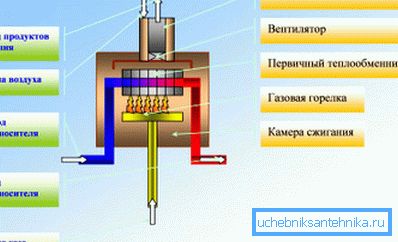

Сістэма падагрэву канвекцыйнага газавага катла
  • Найбольш распаўсюджанымі з'яўляюцца газавыя катлы, але і яны таксама бываюць двух тыпаў - канвекцыйныя (традыцыйныя) і кандэнсацыйныя (нізкатэмпературныя) - іх выбар залежыць ад контуру ацяплення, усталяванага ў доме. Кандэнсацыйныя катлы вельмі дарагія, але затое вельмі эканомныя - іх ККД часам перавышае 120%, але іх выкарыстанне найбольш мэтазгодна для нізкатэмпературных контураў, гэта значыць, сістэм вадзянога цёплай падлогі. У выпадках з Радыятарны або змяшаным (радыятары - цёплая падлога), як правіла, выкарыстоўваюць традыцыйныя агрэгаты.
  • Радзей за ўсё сустракаюцца дызельныя катлы - яны бываюць адно-, двух-і трёхступенчатыми, а выкарыстоўваюць іх часцей за ўсё ў розных гаспадарках, з абмежаваным доступам да крыніц харчавання, такіх як электраэнергія, газ і цвёрдае паліва. А вось цвёрдапаліўныя катлы даволі папулярныя, тым больш што ў апошні час на рынак выкінулі шмат газогенераторные мадэляў, якія працуюць па прынцыпе піролізу.

Заўвага. Існуюць таксама і універсальныя катлы, якія сумяшчаюць адначасова некалькі відаў паліва. Напрыклад, газ - электрычнасць, газ - Салярый, Салярый - газ - цвёрдае паліва і іншыя камбінацыі.

Сістэмы ацяпляльных контураў

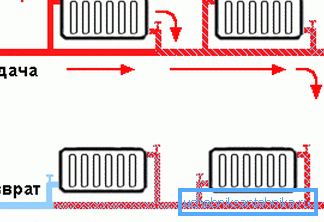

однотрубная схема

Некаторыя сантэхнікі выкарыстоўваюць падключэнне радыятараў ацяплення ў прыватным доме Ленинградка- гэта однотрубная сістэма, звычайна разлічаная на тры-чатыры, ад сілы, пяць радыятараў (шмат што залежыць ад іх аб'ёму).

Сутнасць тут заключаецца ў наступным - цепланосбіт, жывучы паводле больш шырокай трубе, трапляе ў дробныя адгалінаванні, якія засілкоўвацца радыятары ацяплення - гэта добра відаць на верхнім схематычным малюнку.

Асноўная праблема такога контуру складаецца ў тым, што, вада, трапляючы ў батарэю, губляе частку тэмпературы і паступае назад, у трубу падачы і чым далей, тым яна атрымліваецца халадней.

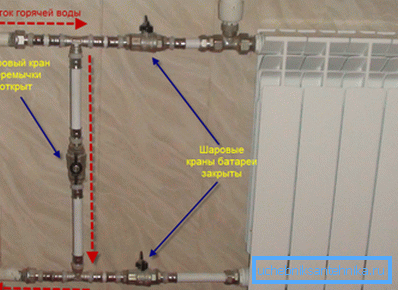

Перад радыятарам урэзаны байпас

Для таго каб астуджэнне не было гэтак істотным, перад радыятарам ўразаюць байпас - на верхнім фота ён зроблены з запорной арматурай і такая прылада - біч шматпавярховых дамоў для сантэхнікаў.

Справа ў тым, што жыхары, каб падняць тэмпературу ў сябе ў кватэры, перакрываюць байпас і вада цыркулюе праз іх радыятар, па максімуму выкарыстоўваючы цеплавой рэсурс, а жыхары, якія жывуць далей, атрымліваюць ужо халодны цепланосбіт. Бывае такое, што кран на байпас однотрубной сістэмы ацяплення усталяваны на першым, другім і трэцім паверсе, тады жыхары чацвёртага, а асабліва, пятага паверха, маюць амаль халодныя батарэі.

двухтрубная схема

Працягваем разглядаць, як падключыць радыятар ацяплення ў прыватным доме і пераходзім да двухтрубная контуры, які абавязкова выкарыстоўваецца ў памяшканнях з вялікай плошчай - вы самі толькі што пераканаліся, што, нягледзячы на ​​эканомію, однотрубная сістэма валодае побач недахопаў.

Асноўная перавага сістэмы, якая складаецца з двух труб - падачы і вяртання ( «обратку») складаецца ў тым, што цепланосбіт, праходзячы праз вялікая колькасць радыятараў на ўсіх паверхах, ня вяртаецца ў пададзеную трубу, а скідаецца ў «обратку».

Схема сумеснага падлучэння радыятараў і цёплай падлогі

Таксама інструкцыя дазваляе адначасова падключаць да двухтрубная контуры радыятары разам з цёплым падлогай, як гэта паказана на верхнім малюнку - тут таксама ўсё проста, калі ўважліва прасачыць.

Цепланосбіт, рухаючыся па трубе падачы, трапляе ў радыятары і ў сістэму цёплай падлогі, але ў апошняе месца ён можа прайсці толькі праз трёхходовой клапан, які на верхняй схеме пазначаны, як помпава-змяшальным вузел (тая пры неабходнасці таксама можа быць урэзаны цыркуляцыйны помпа) .

Калі падлогу награваецца да патрэбнай тэмпературы, то клапан спрацоўвае і скідае гарачую ваду ў трубу вяртання, а калі ён астывае - клапан адчыняецца.

заключэнне

Як бачыце, варыянты падлучэння радыятараў ацяплення ў прыватным доме сваімі рукамі не так ужо і складаныя - проста ў іх трэба разабрацца. Але калі вы хочаце зэканоміць і змантаваць однотрубных сістэму, то разлічыце для пачатку неабходную цеплавую магутнасць для дома - не забывайцеся, што адна труба без страт можа абагрэць, максімум, чатыры біметалічных радыятара на 10 секцый.
