Сонечнае ацяпленне: 5 крокаў, якія дазваляюць зэканоміць

Цяпер усё большае распаўсюджванне ў прыватным будаўніцтве набываюць розныя энергазберагальныя тэхналогіі, якія выкарыстоўваюць альтэрнатыўныя і аднаўляльныя крыніцы энергіі. У іх лік уваходзіць і сонечнае ацяпленне прыватнага дома.

Сканструяваўшы падобную сістэму, вы зможаце больш чым у палову скараціць выдаткі на забеспячэнне свайго жылля цяплом у халодную пару года, а, магчыма, і цалкам адмовіцца ад выкарыстання газу або цвёрдага паліва.

Мантаж ацяплення на сонечнай энергіі

асаблівасці

Сонечныя сістэмы ацяплення жылля маюць некаторыя асаблівасці, пра якія варта ведаць да таго, як прыступаць да іх самастойнага вырабе.

Спынімся на асобных канструктыўных элементах гэтай інавацыйнай інжынернай сеткі і нюансах іх канструявання:

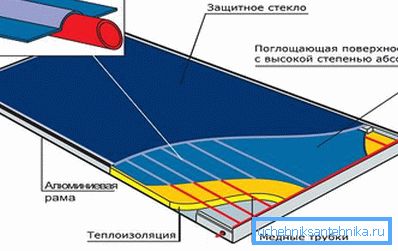

1. Сонечнае ацяпленне загараднага дома, як вынікае з назвы, ажыццяўляецца за кошт ўльтрафіялетавых прамянёў, якія вы дасылаеце дзённым свяціла. Яны асвятляюць спецыяльна зробленыя або набытыя панэлі, якія ўяўляюць сабой сістэму трубак, змешчаных у адмысловы палукашак, верхняя частка якога празрыстая і адкрытая сонечнага святла.

У гэтых калектарах цеплавая энергія сонечных прамянёў перадаецца цепланосбіта, у ролі якога выступаюць вада, антыфрыз або паветра.

Звярніце ўвагу! З дапамогай сонечных цеплаабменнікаў можа быць уладкаваны і абаграванне цяпліцы. Аднак, варта памятаць, што ў большасці раёнаў Расіі такая сістэма, працуючы самастойна, не ў стане забяспечыць патрэбны мікраклімат. Магчыма, прыйдзецца дадаткова ўключыць у сістэму газавы кацёл або ацяпліцель на іншых відах паліва.

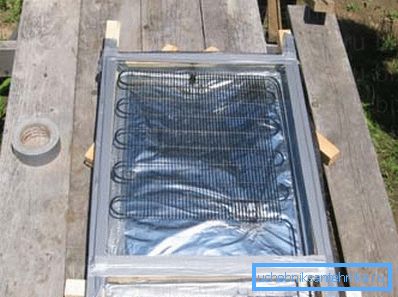

1. Сонечныя панэлі для ацяплення могуць быць выраблены ў хатніх умовах. Матэрыялам для іх паслужаць металічныя трубы, звараныя асаблівым чынам у замкнёную сістэму.

Неабходныя нарыхтоўкі наступных памераў:

• для падачы халоднай і выдаленні гарачай вады - трубы памерам? цалі і таўшчынёй сценак у 1 мм;
• для рашоткі радыятара - трубы меншага дыяметра і з больш тонкімі сценкамі, якія дазваляюць хутчэй ажыццяўляць цеплаабмен.

Зрабіць сонечныя воданагравальнікі для ацяплення можна з 15-20 адрэзкаў труб даўжынёй 1,6-2 метра кожны.

1. Каб ацяпленне сонцам было максімальна эфектыўна, трубы калектара павінны быць змешчаны ў спецыяльна сканструяваны драўляны палукашак. Яго сценкі вырабляюцца з обрезной дошкі таўшчынёй у 25 мм і даўжынёй, дастатковай для зняволення ў яго труб (як правіла, каля 120-180 мм).

Дно можна зрабіць з фанеры, полікарбаната або оргалита. Яго можна дадаткова армаваць драўлянымі рэйкамі або брускамі перасекам 30х30 мм.

Але на гэтым канструяванне палукашка сонечнага калектара не закончана. Неабходна ўцяпліць канструкцыю, што дазволіць зрабіць ацяпленне сонечнай энергіяй яшчэ больш эфектыўным.

Робіцца гэта наступным чынам:

• дно палукашка высцілаецца пенапластам;
• усталяваны уцяпляльнік абараняецца лістом бляхі або ацынкоўкі;
• на яго праводзіцца ўстаноўка загадзя сабранага радыятара, які нерухома замацоўваецца з дапамогай хамутоў ці кронтшейнов.

Звярніце ўвагу! Усе ўнутраныя часткі палукашка пажадана пакрыць чорнай фарбай, якая паглынае сонечную энергію. Акрамя таго, неабходна паклапаціцца, каб шкло ці празрысты пластык, які зачыняе верх, быў замацаваны максімальна герметычна.

1. Трубы калектара злучаюцца паміж сабой фасоннымі элементамі з разьбой. Паклапаціцеся аб герметычнасці стыкаў. Ўшчыльненне можна вырабляць з дапамогай пянькі або спецыяльнай палімернай стужкі. Таксама перад скручваннем разьбу рэкамендуецца прамазаць сіліконавым герметыкам.
2. Сонечнае ацяпленне дома прадугледжвае наяўнасць ёмістасці, у якой будзе запасіцца нагрэтая ў цеплаабменніку вада. Гэта можа быць металічны або пластыкавы бак, сценкі якога ўцяпляюцца пенапластам ці іншым матэрыялам, якія маюць нізкі каэфіцыент цеплаправоднасці.

Можна вырабіць драўляны скрыню, у які змясціць вадзяной назапашвальнік, а астатняя прастора запоўніць цеплаізалятарам (керамзітам, пенай і гэтак далей).

Знешнюю паверхню бака або палукашка пажадана афарбаваць у серабрысты колер, што паменшыць цепластраты і павялічыць каэфіцыент карыснага дзеяння канструяваным сістэмы.

1. Ацяпленне ад сонца будзе працаваць толькі пры наяўнасці ціску ў трубах. Таму неабходная ўстаноўка аванкамеры - герметычнай ёмістасці, аб'ёмам каля 30 літраў. У ёй усталёўваецца рэгулявальны клапан, які адкрывае і закрывае яго впускное адтуліну.

Пакрокавая зборка сістэмы

Сама зборка гатовых элементаў у адзіную сістэму нескладана і складаецца з 5 крокаў.

крок 1

Усталёўваецца ёмістасць, назапашваць летнюю сонцам ваду і бак, які адказвае за падтрыманне патрэбнага ціску (аванкамера). Яе неабходна замацаваць прыкладна на 1-1,5 метра вышэй назапашвальніка.

крок 2

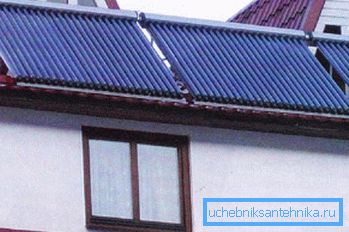

Размяшчаюцца сонечныя цеплаабменнікі. Лепшае месца для іх - на паўднёвай сцяне дома або даху. У апошнім выпадку пажадана ўсталяваць панэлі пад вуглом 30-45 градусаў да далягляду. У гэтым выпадку сонечныя ацяпляльныя сістэмы будуць працаваць больш эфектыўна.

крок 3

Устаноўленыя элементы злучаюцца пры дапамозе труб.

Пажадана выкарыстоўваць дэталі двух розных памераў:

• ? цалі - для подвода вады ад вадаправоднай сістэмы да аванкамере і вываду вады з сонечных цеплаабменнікаў (якія знаходзяцца пад ціскам);
• 1-цалевыя - для астатніх адрэзкаў сеткі.

Усе трубаправоды неабходна цеплаізаляваных. Для гэтага можна выкарыстаць гатовыя шкарлупіны з успененага поліэтылену або базальтавага валакна.

крок 4

Ацяпленне - сонечнае або любое іншае - патрабуе наяўнасці цепланосбіта. Таму пасля заканчэння зборкі трубы варта запоўніць вадой. Для гэтага ў канструкцыі варта прадугледзець заправачныя і зліўныя краны, якія размяшчаюцца ў ніжняй часткі сістэмы.

Падачу вады варта спыніць пасля яе з'яўлення ў аванкамере, размешчанай на гарышчы.

крок 5

Апошні этап - запуск у эксплуатацыю. Для гэтага трэба проста адкрыць расходны кран. Пасля гэтага ўзровень вады ў аванкамере будзе зніжацца да таго моманту, як які стаіць у ёй клапан перакрые адтуліну. Дарэчы, гэта прылада можна выкарыстаць для рэгулявання ўзроўню вады.

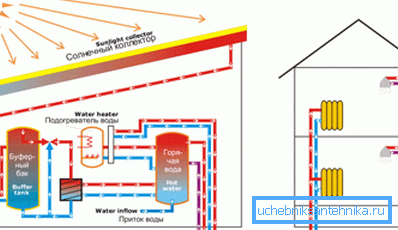

Схема працы сонечнага ацяплення

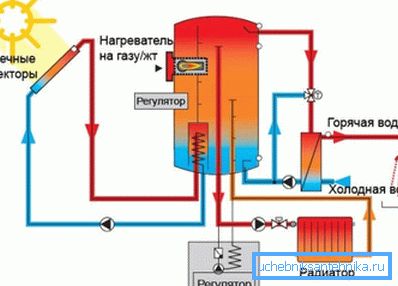

Функцыянаванне сістэмы адбываецца наступным чынам. Нагрэтая ў сонечным цеплаабменніку вада паступае ў назапашвальны бак, адкуль можа перадавацца ў радыятары ацяплення ці гарачы вадаправод. У апошнім выпадку вада даліваецца ў сістэму праз аванкамеру.

Пры недастатковай эфектыўнасці сістэмы ацяплення, у схему падключаецца газавы кацёл ці іншай ацяпліцель, які дадаткова прагравае ваду ў баку.

Звярніце ўвагу! Акрамя апісанай вышэй схемы, існуе сонечнае паветраны апал - сваімі рукамі канструяваць яго некалькі прасцей, аднак, эфектыўнасць нашмат ніжэй. Таму рэкамендуецца спыніцца менавіта на апісанай вышэй разнавіднасці з вадкім цепланосбітам.

выснову

Створанае сваімі рукамі сонечнае ацяпленне вашага хаты дазволіць вам не толькі зэканоміць. Такім чынам вы паклапаціцца і пра навакольнае асяроддзе.

Яшчэ больш інфармацыі аб энергазберагальных тэхналогіях, якія могуць прымяняцца пры будаўніцтве загараднага дома, вы можаце даведацца з відэа ў гэтым артыкуле.
