Сонечныя калектары для ацяплення дома - максімум эканоміі

Чалавек заўсёды стараўся па максімуму выкарыстоўваць аднаўляльныя крыніцы энергіі. На рэках будуюцца плаціны, выкарыстоўваецца энергія ветру, а ў сонечных рэгіёнах і сонечнае святло можа стаць нядрэнным крыніцай энергіі. Многіх прыцягвае тое, што такая энергія практычна бясплатная - выдаткавацца прыйдзецца толькі на ўстаноўку адпаведнага абсталявання і перыядычнае тэхабслугоўванне.

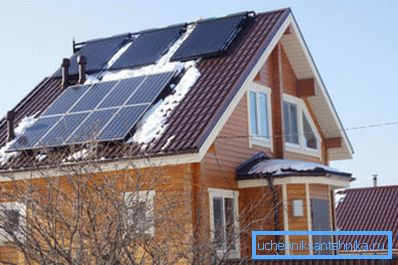

Дом з сонечнымі калектарамі

Віды сонечных калектараў

Дакладна вядома, што за дзень Зямля ў сярэднім атрымлівае столькі ж сонечнай энергіі, колькі ўсё чалавецтва выдаткуе ў лепшым выпадку за год. На жаль, большая частка гэтай энергіі сыходзіць марна. Выкарыстанне калектараў дазваляе перанакіраваць хоць бы частка абсалютна бясплатнай энергіі на свае патрэбы.

Табліца дазволіць прадставіць аб'ём сонечнай энергіі, які атрымлівае Зямля

Такія прылады могуць выкарыстоўвацца, напрыклад, для простага падагрэву вады ў басейне на вуліцы, але і ацяпленне дома сонечнымі калектарамі становіцца ўсё больш рэальным.

Звярніце ўвагу! На 100% забяспечыць патрэбнасць дома ў цяпле калектары пакуль не ў стане, асабліва калі дом знаходзіцца ў суровых кліматычных умовах. Таму яны часцей за ўсё выкарыстоўваюцца ў звязку з больш звыклымі ацяпляльнымі сістэмамі.

Перад тым як думаць аб Калектарнай сістэме ацяплення не лішнім будзе азнаёміцца ​​з іх асноўнымі відамі.

вылучаюць:

  • вакуумныя калектары на цеплавых трубках - лічацца самымі дасканалымі прадстаўнікамі гэтага класа прылад. У канструкцыі выкарыстоўваюцца полыя герметычныя трубкі з залітай ўнутр легкокипящей вадкасцю. Пры награванні сонечным святлом вадкасць закіпае, выпараецца і пераносіцца ў верхнюю частку трубкі, дзе аддае цяпло цепланосбіта. Пры гэтым газ зноў пераходзіць у стан вадкасці і сцякае ўніз, цыкл паўтараецца;
Схема працы теплотрубкой

Звярніце ўвагу! Вакуумны калектар на теплотрубках каштуе нямала, але гэта таго варта. Акрамя высокай эфектыўнасці ён адрозніваецца яшчэ і ўстойлівасцю да пашкоджанняў, справа ў тым, што трубкі працуюць незалежна адзін ад аднаго і калі адбудзецца разгерметызацыя адной з іх, то астатнія ўсё роўна будуць працаваць.

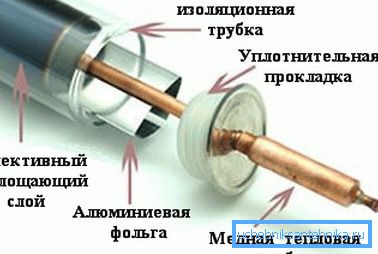

Прылада вакуумнай трубкі
  • плоскі калектар - асборбер (паглынальны элемент) у гэтым выпадку выглядае як пласціна, адпаведна, ад памераў пласціны залежыць і магутнасць прылады. Светопоглощающий элемент перадае назапашаную энергію цепланосбіта. Самым эфектыўным рэжымам працы лічыцца той, пры якім цепланосбіт трэба нагрэць да тэмпература на 20-40? З больш, чым тэмпература звонку.

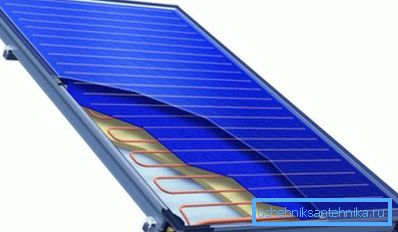

Прылада плоскага сонечнага калектара

Ацяпленне на сонечных калектарах будзе больш эфектыўным ў выпадку выкарыстання вакуумных мадэляў. Справа ў тым, што канструкцыя трубак дазваляе накіраваць сонечныя прамяні пад вуглом 90? да ўнутранай трубцы нават у ранішнія і вячэрнія гадзіны. Плоскія калектары ў гэты час працуюць у разы меней эфектыўна.

Адзіным мінусам вакуумных прылад можна лічыць кошт. У такім выпадку разавыя выдаткі на мантаж ацяпляльнай сістэмы будуць вышэй, з другога боку, рамонт плоскіх калектараў абыдзецца нашмат даражэй, бо мяняць давядзецца ўсю пласціну цалкам, а не асобную трубку.

Асобна варта згадаць пра прылады, у якіх у якасці цепланосбіта выкарыстоўваецца паветра. Паветраны сонечны калектар для ацяплення вялікіх плошчаў не падыдзе, бо ў паветра ў параўнанні з вадой дрэнная цеплаправоднасць.

Максімум на што такія калектары здольныя - стварыць камфорт у невялікім памяшканні, напрыклад, невялікі майстэрні. У такім выпадку вентылятары падаюць летні паветра ў памяшканне і няма патрэбы траціцца на мантаж традыцыйнай ацяпляльнай сістэмы.

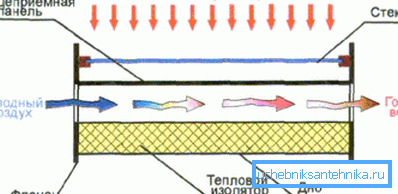

Схема працы паветранага калектара

Выкарыстанне сонечнага калектара для ацяплення дома

Нягледзячы на ​​адрозненні ў канструкцыі ўсё калектары выкарыстоўваюцца для адной і той жа мэты. Прынцып працы у ацяпляльных сістэм, якія выкарыстоўваюць энергію Сонца таксама не моцна адрозніваецца - сонечная энергія перадаецца цепланосбіта (часцей за ўсё выкарыстоўваецца вада) і летняя вадкасць падаецца далей, у ацяпляльны контур.

Прынцып дзеяння ацяпляльнай сістэмы з выкарыстаннем сонечных калектараў

Ацяпленне сонечнымі калектарамі можа быць, як з натуральнай, так і з прымусовай цыркуляцыяй. У першым выпадку цепланосбіт рухаецца за кошт розніцы тэмператур у які падае і адводзіць трубаправодзе, у другім - цыркуляцыйны помпа вырашае ўсе пытанні з рухам вады па контуры.

Звярніце ўвагу! Сістэма з натуральнай цыркуляцыяй абсалютна незалежная ад электрасілкавання. Гэта можа стаць вырашальным фактарам для загарадных дамоў у цяжкадаступнай мясцовасці.

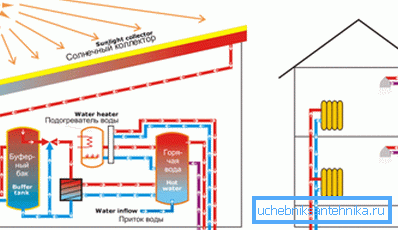

Адзін з варыянтаў ацяпляльнай сістэмы з выкарыстаннем сонечнай энергіі

Для сістэм з натуральнай цыркуляцыяй характэрны такія асаблівасці:

  • назапашвальны бак усталёўваецца абавязкова вышэй за ўзровень самага калектара;
  • верхні выснову цеплаабменніка - кропка падлучэння якая падае трубы, ніжні - обратку;
  • акрамя слабой цыркуляцыі адзначыць можна і тое, што ў такім выпадку вялікі рызыка ўзнікнення паветраных коркаў.

Калі з харчаваннем няма праблем, то сонечны калектар для ацяплення сваімі рукамі можна выкарыстоўваць у сістэме з прымусовай цыркуляцыяй. Праца такой сістэмы адрозніваецца тым, што па дасягненні вызначанай тэмпературы цепланосбіта яна проста адключаецца.

Для гэтага ў месцах дзе да цеплаабменніку падключаюцца які падае трубаправод і обратку абавязкова ўсталёўваюцца датчыкі для кантролю тэмпературы вады. Па-за залежнасці ад таго, выкарыстоўваюцца вакуумныя сонечныя калектары для ацяплення або звычайныя плоскія мадэлі, такая сістэма няздольная абагрэць жыллё, таму рэкамендуецца яе выкарыстоўваць як дадатак да, напрыклад, газавым або электрычнаму абагравання.

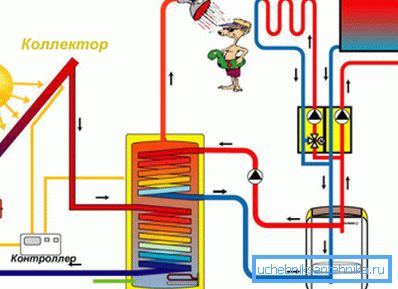

Рэкамендуецца дадатковы крыніца цяпла, каб не залежаць ад умоў надвор'я

самаробны калектар

Строга кажучы, нават пафарбаваныя ў чорны колер бочка з вадой можа лічыцца найпростым калектарам, бо яна ператварае сонечную энергію ў цеплавую і перадае яе цепланосбіта. Зразумела, што ў гэтым выпадку ККД будзе мінімальным і такое рашэнне падыдзе хіба што для душа на дачным участку.

Тым не менш, любому па сілах самастойна вырабіць калектар, які можна выкарыстоўваць для абагрэву жылля і падачы гарачай вады. Асаблівых навыкаў не спатрэбіцца, хіба што ўменне працы са зварачным апаратам.

Сонечны калектар сваімі рукамі для ацяплення будзе складацца з такіх элементаў як:

  • цеплаізаляваных кораб, у ім размесціцца радыятар;
  • аквакамера - спатрэбіцца для стварэння ціску ў сістэме;
  • бак для вады - назапашвальнік;
  • трубы.

Сістэма збіраецца ў такой паслядоўнасці:

  • спярша вырабляецца кораб, для яго падыдуць звычайныя дошкі, а дно можна ўзмацніць некалькімі брусамі. Шчыліны цеплаізалюючая любым даступным спосабам. На дне скрыні павінен знаходзіцца металічны ліст чорнага колеру, на яго ставіцца радыятар (таксама афарбаваны ў чорны колер), усё гэта накрываецца празрыстым кавалкам шкла і размяшчаецца на даху;

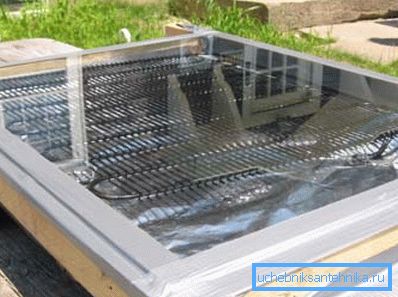

Аснова - звычайны драўляны скрыню
  • на гарышчы размяшчаецца назапашвальны бак і аквакамера, якая размяшчаецца прыкладна на 1 метр вышэй бака;
  • затым сістэма злучаецца трубамі.

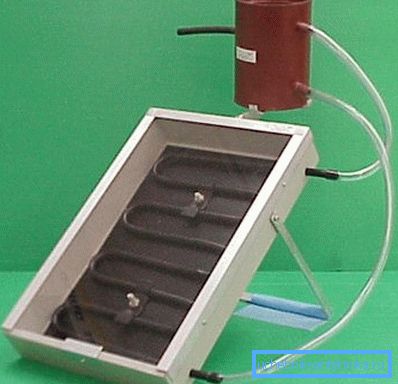

У гэтым прыкладзе выкарыстаны пластыкавыя трубы, але для большай даўгавечнасці лепш усё-ткі спыніцца на металічным трубаправодзе

Падчас працы летняя вада ў радыятары падымаецца ўверх і па трубах паступае ў бак, выцясняючы халодную. Халодная вада наадварот - трапляе ў радыятар.

Звярніце ўвагу! Аквакамера выконвае яшчэ адну функцыю - не дае змешвацца цёплай і халоднай вадзе.

Такі сонечны калектар зімой для ацяплення наўрад ці можа выкарыстоўвацца. Гэта хутчэй нядрэнны спосаб істотна знізіць затраты на аплату гарачай вады, пры жаданні ён можа выкарыстоўвацца для таго, каб трохі разгрузіць асноўную ацяпляльную сістэму.

падвядзенне вынікаў

Сонечныя калектары - спроба чалавека выкарыстоўваць аднаўляльны крыніца энергіі ў паўсядзённым жыцці. Такія рашэнні пакуль што не здольныя забяспечыць на 100%, напрыклад, абаграванне жылля, але могуць выкарыстоўвацца для зніжэння выдаткаў на ацяпленне прыкладна на 40-60%. Улічваючы тое, што цеплавая энергія абсалютна бясплатная, нядзіўна, што сонечныя калектары карыстаюцца папулярнасцю (см.также артыкул Рамонт вентыляцыі: некаторыя асаблівасці і рэкамендацыі майстроў).

На відэа паказана праца самаробнага калектара.
