Сталёвыя трубчастыя радыятары ацяплення для жылых і
Адным з самых важных параметраў у любым памяшканні з'яўляецца камфортная тэмпература. Дамагчыся яе можна з дапамогай розных сістэм ацяплення, якія прымяняюцца ў жылым і вытворчым будаўніцтве.
Часцей за ўсё цяпло перадаецца ў атмасферу пакоя з дапамогай радыятараў, канструкцыя якіх можа быць любы. Сёння мы будзем весці размову аб трубчастай канструкцыі, раскажам аб яе характарыстыках, памерах і іншых параметрах.
Прынцып працы радыятараў
Хоць ёсць некалькі спосабаў абагрэць памяшканне, самым старым і надзейным дагэтуль лічыцца з выкарыстаннем батарэй ацяплення, якія складаюцца з секцый. Унутры апошніх зроблены каналы, неабходныя для руху цепланосбіта, якім часцей за ўсё бывае звычайная вада.
Разгледзім прынцып дзеяння радыятараў больш дэталёва, спыніўшыся на трох складнікаў:
- выпраменьванне - падчас працы батарэі выпраменьваюць цяпло. Дарэчы, было заўважана, што цёмныя вырабы аддаюць у атмасферу пакоя яго больш, чым светлыя.
- канвекцыя - выгляд цеплаабмену, калі перадача ўнутранай энергіі адбываецца патокамі і бруямі.
- цеплаправоднасць - працэс перадачы цеплавой энергіі ад нагрэтых тэл менш нагрэтым.
Вырабляюць радыятары з:
- чыгуну;
- алюмінія;
- сталі;
- медзі.
Таксама яны могуць быць біметалічныя, напрыклад, ўнутры медзь, а зверху алюміній, або сталь плюс алюміній.

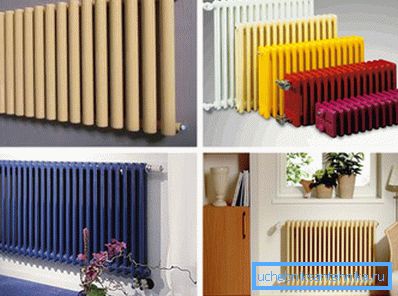

Канструкцыя можа быць панэльнай і трубчастай. Апошнія сталі сёння асабліва запатрабаваны з-за сваёй эфектыўнасці і цікавых дызайнерскіх рашэнняў. Ніжэй мы разгледзім гэтыя параметры падрабязней.
ўласцівасці

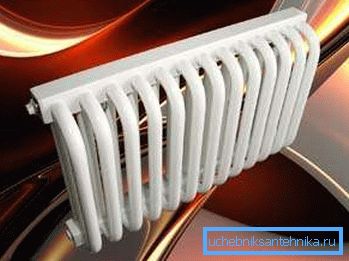

Трубчастыя радыятары складаюцца з некалькіх секцый, як і пераважная большасць іншых канструкцый такога тыпу. Аднак яны ў іх не скручваюцца, як у чыгунных, алюмініевых або біметалічных радыятараў ацяплення, а зварваюцца паміж сабой.
Ступень эфектыўнасці прылады напрамую залежыць ад колькасці трубак ў секцыі. Напрыклад, мінімальны ККД можна атрымаць ад 2-х трубак, самы аптымальны варыянт - 6.
Савет: для абагрэву памяшкання вялікага пляца рэкамендуем ўсталёўваць радыятары большай глыбіні, у якіх ККД будзе вышэй.
Звычайна трубчастыя канструкцыі для ацяплення вырабляюць з сталі. Папулярнасці матэрыялу дадае яго трываласць і надзейнасць у эксплуатацыі, акрамя таго, ён стойка пераносіць агрэсіўныя асяроддзя. У нашых умовах гэты параметр лічыцца немалаважным, так як якасць цепланосбіта звычайна размешчана на нізкім узроўні.
Гэтыя і іншыя ўласцівасці, напрыклад, невялікая вага, які дае магчымасць хутка вырабляць сваімі рукамі мантаж і дэмантаж абсталявання, дазваляюць прыладам заставацца запатрабаванымі на рынку. Акрамя таго, кошт сталёвага радыятара ў 2-5 разоў ніжэй чыгуннага або алюмініевага такой жа плошчы абагравання.
перавагі:
- Гігіенічнасць, так як у прыбора няма вострых кутоў, ён лёгка чысціцца ад пылу. Гэты ж параметр робіць яго больш бяспечным для дзяцей.
- Добра пераносіць стальной радыятар ацяплення перапады ціску.
- Матэрыял вырабу адрозніваецца устойлівасцю да карозіі. Для паляпшэння яго тэхнічных характарыстык пакрываюць ўнутры палімернымі злучэннямі, якія павялічваюць тэрмін службы прылад.
недахопы:
- Невысокі цеплааддача, таму, калі прыняць за кропку разліку кошт на 1 кВт магутнасці, прыбор атрымаецца самым дарагім.
- Ўчасткі кропкавай зваркі - патэнцыйная небяспека гэтых радыятараў. З-за сур'ёзных перападаў ціску яны могуць даць цечу.
Рада: ўстаноўка такіх прыбораў больш пераважная ў сістэмах аўтаномнага ацяплення.
Габарытныя памеры і ціск
Першы параметр неабходны для падбору месца ўстаноўкі ацяпляльнага прыбора:
памер |
|
працоўны ціск | Прылады выпускаюцца з разліковай магчымасцю супрацьстаяць ціску цепланосбіта ў 10-15 Атм, якое звычайна бывае ў шматпавярховых дамах. На самай справе гэты параметр дадзены са запасам, так як радыятары здольныя вытрымаць і большае. Таўшчыня сценак труб - 1-1,5 мм. |
Разлік колькасці секцый
Як ужо было сказана вышэй, трубчасты ацяпляльны прыбор можа ўсталёўвацца і ў сістэме цэнтральнага ацяплення, і ў індывідуальным абаграванні. Хоць апошні варыянт найбольш пераважны з-за нізкага ціску цепланосбіта.
Аднак дзе б ён не ўсталёўваўся, вельмі важна вырабіць правільны разлік неабходнага ліку яго секцый. У адваротным выпадку вы не атрымаеце чаканы эфект камфорту.
Канструкцыя, хоць і мае секцыйнае прылада, але яна неразборная, таму вы не зможаце дадаць пасля адсутнічаюць або прыбраць лішнія. Стандартнае колькасць - 2-е, 6-ть, 8-мь, і 12-ці секцыйныя радыятары, часам можна сустрэць у продажы батарэі, якія складаюцца з 14-і ці 16-і.
Савет: пры разліку колькасці секцый прыміце пад увагу, што сярэдняя цеплааддача кожнай можа быць у межах 80-120 Вт.
Будаўнічая інструкцыя кажа, што па нормах для абагрэву 1 м2 неабходна выдаткаваць 100 Вт цеплавой энергіі. Вам дастаткова ведаць пляц памяшкання і памножыць гэтае значэнне на 100 Вт.
Пры разліку таксама варта ўзяць пад увагу наступныя фактары:
- Калі ў памяшканні ёсць 2 вонкавыя сцены і 1 акно, неабходна дадаць да атрыманай лічбе 20%.
- Пры 2-х вонкавых сценах і 1-ым акне патрэбы павялічваюцца на 30%.
- Калі акно выходзіць на поўнач або паўночны ўсход, колькасці цяпла трэба дадаць у межах 10%.
- Калі пры ўсталёўцы трубчастага радыятара яго прыходзіцца утапливать ў незачыненай глыбокай нішы, цеплааддачу трэба павялічыць на 5%.
- Для закрытай нішы суцэльны панэллю і пры 2-х гарызантальных шчылінах варта павялічыць падачу цяпла на 15%.
Савет: калі ў памяшканні ёсць некалькі фактараў, якія патрабуюць павелічэння цеплавой энергіі, іх неабходна падсумаваць, каб атрымаць канчатковую патрэба ў абаграванні.
прыклад
Калі пляц пакоя складае 20 м2 трэба - 20 х 100 Вт = 2000Вт. Пасля гэтага неабходна падзяліць на сярэднюю велічыню цеплааддачы адной секцыі - 2000: 100Вт = 20 (секцый). Зараз можна набываць альбо адзін, альбо два радыятара, каб сума іх секцый была роўная 20.
Калі ў пакоі 1 акно і 2 вонкавыя сцены, варта дадаць яшчэ 4 секцыі - 20 х 20% = 24 секцыі.
Як падключыць трубчастыя радыятары
Ёсць тры асноўных спосабу падлучэння ацяпляльных прыбораў такога тыпу да сістэмы абагравання хаты:
- ніжняе - труба ад цеплакрыніц падводзіцца да ніжняга патрубку радыятара з аднаго боку, адводу падключаецца з другога.
- бакавое - трубаправод з гарачай вадой падключаюць да верхняга патрубку з аднаго боку, адвод вырабляецца з ніжняга канца.
- дыяганальнае - трубу ад цеплакрыніц падводзяць да верхняга патрубку батарэі, у той жа час адвод робяць з процілеглага боку з ніжняга патрубка.
Рада: спецыялісты лічаць, што найбольшы эфект цеплааддачы ад радыятара можна атрымаць пры бакавым падключэнні.
Трубчастыя радыятары ў дызайне пакоя
Выбіраючы ацяпляльны прыбор, рэкамендуем зыходзіць не толькі ад яго кошту, немалаважным фактарам будзе знешні выгляд прылады. Пажадана таксама браць пад увагу архітэктурныя асаблівасці будынкаў і праект сістэмы абагравання памяшканняў.
У той жа час ёсць і нямала абмежаванняў, якія могуць паўплываць на падбор ацяпляльнага прылады, да прыкладу, дызайн пакоя і ўласцівасці матэрыял, з якога выраблены радыятар.
Хоць асартымент падобнай прадукцыі досыць вялікі, асаблівае месца займае канцэрн Arbonia, дэвізам якой з'яўляецца «цёпла памяшканняў у лепшай форме». Яго асноўная прадукцыя - трубчастыя радыятары з сталі, дызайн-радыятары і полотенцесушители.
Пры распрацоўцы ацяпляльнага прыбора ўлічваецца не толькі аптымальнае цеплавое размеркаванне па выпраменьванні і канвекцыі, але і эстэтычная складнік прылады. Выкарыстоўваць прадукцыю можна ў прамысловых і жылых будынках, дзякуючы скругленымі кутках яны не ўяўляюць небяспеку для людзей, а лёгкая ўборка дазваляе нават алергікам адчуваць сябе камфортна.
выснову
Разгледзеўшы ў артыкуле дэталёва сталёвыя радыятары ацяплення трубчастага тыпу, можна сказаць, што яны ўдала ўпісваюцца ў прастору любых памяшканняў - жылых і вытворчых. Пры іх выбары варта звяртаць увагу на правільны падбор секцый, а таксама на эстэтычную бок прылад.
Лепш за ўсё іх ужываць ўсё ж у аўтаномным апале, дзе ціск цепланосбіта нізкая. Відэа ў артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
