Сучасныя сістэмы ацяплення: вадзяное, сонечнае, цёплая

Якія сучасныя сістэмы ацяплення прыватнага дома выкарыстоўваюцца на тэрыторыі нашай краіны? Чым яны прывабныя на фоне традыцыйных рашэнняў? Ці ёсць у выкарыстоўваюцца схем калі-небудзь сур'ёзныя недахопы? Наколькі яны эканамічныя? Паспрабуем адказаць на гэтыя пытанні.

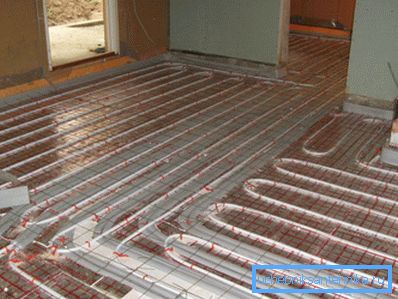

Ці не занадта падобна на звыклую схему ацяплення, праўда?

Традыцыйныя і новыя спосабы

Давайце адразу аддзелім адно ад другога. Традыцыйныя схемы вадзянога ацяплення па гэты дзень застаюцца найбольш запатрабаванымі.

Прычын таму некалькі:

  • Таннасць газу і дроў.

Удакладнім: найбольш танным відам паліва быў і застаецца магістральны газ. Нягледзячы на ​​багацце рэкламных заяў, любыя сучасныя тэхналогіі ў апале абыдуцца даражэй газавага катла ў плане эксплуатацыйных выдаткаў.

  • Нізкі кошт абсталявання.
  • Вялікі аб'ём інфармацыі і практычных навыкаў у профільных спецыялістаў менавіта ў галіне звычайнага вадзянога ацяплення. Каб масава прапаноўваць на айчынным рынку нешта новае, трэба размяшчаць вычарпальнай інфармацыяй аб вартасцях і недахопах рашэння. Менавіта з гэтым часам узнікаюць праблемы.

Крыху далей мы высветлім, як могуць выглядаць традыцыйныя сістэмы ацяплення прыватнага дома з сучасных камплектуючых. У процівагу ім нам трэба будзе пазнаёміцца ​​з сапраўды новымі тэхналогіямі, у літаральным сэнсе перагортваюць прадстаўлення пра ацяпленне.

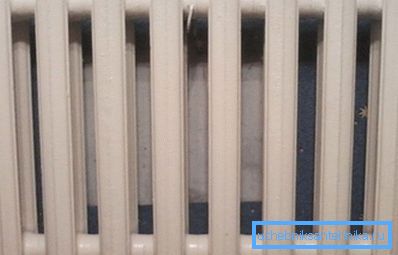

Звыклыя нам чыгунныя батарэі засталіся далёка ў мінулым.

вадзяны апал

Такім чынам, як змянілася сучаснае ацяпленне загараднага дома ў рамках звыклай схемы з цепланосбітам і канвекцыйнымі ацяпляльнымі прыборамі?

крыніцы цяпла

Спачатку - трохі агульных заўваг. Вось прыблізны кошт кілават-гадзіны цяпла для розных спосабаў яго атрымання.

крыніца цяпла Цана 1 кВт * г, рублі
Спальванне магістральнага газу 0,7
спальванне дроў 1,2
спальванне вугалю 1,3
Спальванне пелет (грануляваных пілавіння) 1,5
Спальванне газу з газгольдэраў 1,9
Спальванне газу з балонаў 2,9
Спальванне дызельнага паліва 3,4
Прамы нагрэў электраэнергіяй 3,8

Нароўні з эканамічнасцю, аднак, варта ўлічваць зручнасць эксплуатацыі таго ці іншага тыпу абсталявання.

І вось па гэтай прыкмеце наша табель аб рангах выглядае зусім інакш:

  1. Электраабсталяванне не патрабуе абслугоўвання, працуе без удзелу чалавека неабмежаваны час і дазваляе выкарыстоўваць такія элементы, як тэрмастаты, праграмуемы рэжым нагрэву, ўпраўленне па GSM і г.д.

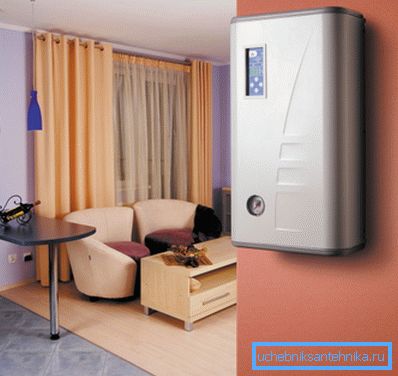

Электрокотел не патрабуе ўвагі ўладальніка.
  1. Газавыя катлы з электророзжигом функцыянальнасцю не саступаюць электрычным, але патрабуюць адводу прадуктаў згарання, а пры працы ад газгольдэраў і балонаў - яшчэ і іх перыядычным запраўкі.
  2. Соляровым ацяпляльныя ўстаноўкі валодаюць той жа функцыянальнасцю, але больш шумяць і патрабуюць наяўнасці аб'ёмнага бака для захоўвання паліва.
  3. Пелетных катлы з сістэмамі аўтаматычнай падачы павінны абслугоўвацца не радзей разу ў тыдзень: бункеру патрабуецца загрузка, а зольніка - чыстка.
  4. Нарэшце, аўтсайдэры - цвёрдапаліўныя (вугальныя і дроўныя) катлы. Загрузка паліва патрабуецца ім раз у некалькі гадзін; спроба павялічыць перыядычнасць абмежаваннем цеплавой магутнасці (закрытым паддувалам) прыводзіць да катастрафічнага падзення ККД з-за няпоўнага згарання пры абмежаваным прытоку кіслароду.

А цяпер - спіс навінак, якія з'явіліся ў гэтай галіне за апошнія дзесяцігоддзі.

Да электрокотлов на ТЭНах дадаліся індукцыйныя і электродные:

  • індукцыйныя выкарыстоўваюць нагрэў змешчанага ў дыэлектрычную і диамагнитную трубу ферамагнітнага стрыжня ўзбуджалі шпулькай індуктыўнасці віхравымі токамі. Стрыжань перадае нагрэў праточнай вадзе. Годнасць рашэння - практычна неабмежаваны рэсурс: у ім няма зношваюцца або дэградуюць з часам элементаў.
  • электродной кацёл, насупраць, патрабуе перыядычнай замены электродаў і кантролю солевага складу вады. Яго вартасці - кампактнасць і абсалютная бяспека пры разгерметызацыі контуру: калі вада пакіне корпус, паміж электродамі проста-проста перастане цячы ток.

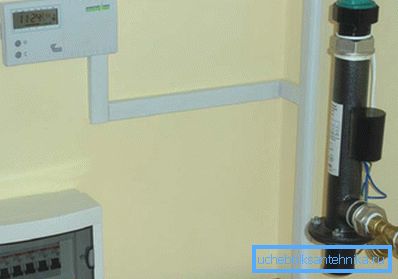

Здымак дазваляе ацаніць памеры электродного катла.

Цікава: прадаўцы часта пазіцыянуюць гэтыя віды катлоў як эканамічныя. Гэта першаступенную мана: ККД любога прыбора прамога нагрэву роўны 100%, што прама выцякае з закону захавання энергіі. Можа змяняцца толькі суадносіны цяпла, рассейваецца ў паветры і перадаецца цепланосбіта, але ўсё яно ў любым выпадку выкарыстоўваецца для абагрэву памяшкання.

Не менш цікаўныя так званыя кандэнсацыйныя газавыя катлы. Яны забяспечваюць больш поўную ўтылізацыю цеплыні згарання газу, кандэнсуючыся на асобным цеплаабменніку прадукты згарання. Розніца ў ККД з традыцыйнымі рашэннямі дасягае 10 - 11%.

Мадэрнізацыі цвёрдапаліўных катоў прадказальна нацэлены на павышэнне працягласці іх аўтаномнай працы.

  • Газагенератар, або пиролизные катлы разбіваюць згаранне паліва на два асобных этапу. Спачатку яно тлее пры абмежаваным доступе паветра; затым лятучыя вуглевадароды і угарны газ дожигаются ў дадатковай камеры. Такая схема дазваляе закладваць паліва не больш за два разы ў суткі і ліквідуе падзенне ККД пры абмежаванай магутнасці.
Схема працы пиролизного катла.
  • Катлы верхняга гарэння таксама выкарыстоўваюць піроліз; але пры гэтым працэс тленьня паліва пераносіцца ў верхнюю частку топкі, што дазваляе значна павялічыць яе аб'ём. Попел выносіцца узыходзячым патокам прадуктаў згарання. Аўтаномнасць лепшых узораў катлоў верхняга гарэння літоўскай кампаніі Stropuva дасягае 31 гадзіны.

радыятары

Некаторыя сучасныя ацяпляльныя прыборы істотна адрозніваюцца сваёй эфектыўнасцю ад звыклых чыгунных батарэй.

Цеплаправоднасць алюмінія дазваляў забясьпечыць алюмініевыя секцыйныя радыятары развітым оребреніем, тым самым пры невялікім ўнутраным аб'ёме забяспечыўшы цеплааддачу больш за 200 ват на секцыю.

Яшчэ вышэй цеплааддача медна-алюмініевых канвектараў: у іх алюмініевыя пласціны оребренной напрессовать на медныя трубкі з цепланосбітам.

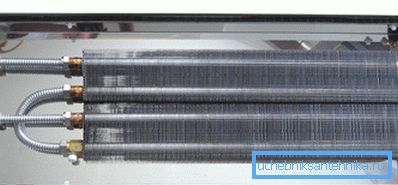

Медна-алюмініевы внутрипольный канвектар.

Даведка: цеплаправоднасць медзі амаль удвая вышэй цеплаправоднасці алюмінія і ў чатыры разы - сталі.

Нарэшце, павялічыць цеплааддачу дапамагае яшчэ адна нескладаная мадыфікацыя ацяпляльных прыбораў: яны забяспечваюцца ціхаходнымі вентылятарамі, прадзьмухвалі скрозь оребренной струмень паветра. Пры жаданні такую ​​мадэрнізацыю нескладана выканаць сваімі рукамі, забяспечыўшы звычайны вентылятар паніжальным абароты диммером.

разводка

І ў гэтай галіне ў апошнія гады з'явілася пара цікавых навінак.

  • Поліпрапіленавыя трубы пры досыць высокай для аўтаномнай сістэмы трываласці і выключнай даўгавечнасці вельмі танныя і лёгка мантуюцца нізкатэмпературнай пайкой з дапамогай прасценькага паяльніка. Як правіла, на апале выкарыстоўваецца арміраваная алюмініевай фальгой труба. Армаванне не гэтулькі павялічвае трываласць на разрыў, колькі памяншае даволі высокае цеплавое пашырэнне палімера.
  • Не менш цікаўныя трубы з пашытага поліэтылену - трывалага, выдатна пераносячы высокія тэмпературы і вельмі эластычнага. Ён ужываецца пры Калектарнай разводцы ацяпляльных прыбораў з кладкай падводак ў сцяжку.

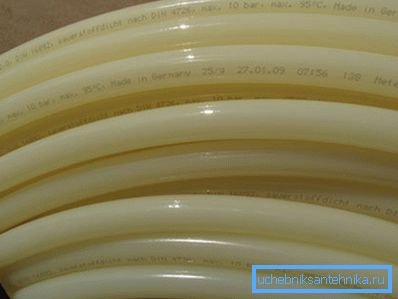

Эластычнасць матэрыялу дазваляе пастаўляць яго ў бухтах.

Теплоаккумулятор

Сучасная сістэма ацяплення нярэдка абсталёўваецца теплоаккумулятором - масіўнай цеплаізаляваных ёмістасцю, якая дазваляе назапасіць вялікая колькасць цеплавой энергіі і расходаваць яе на падтрыманне тэмпературы радыятараў.

Навошта гэта трэба?

Прывядзём пару прыкладаў:

  1. Теплоаккумулятор дазваляе паменшыць колькасць распалак цвёрдапаліўнага катла на працягу сутак. Скажам, пры сярэдняй спажыванай радыятарамі магутнасці ў 3 КВт 24-киловаттный кацёл распальваецца адзін раз у суткі і працуе на працягу трох гадзін на намінальнай магутнасці (што, дарэчы, дазволіць пазбегнуць падзення ККД). Увесь астатні час нагрэлі вада цыркулюе паміж бакам і ацяпляльнымі прыборамі.
  2. Пры выкарыстанні электрокотла любога тыпу наяўнасць у схеме теплоаккумулятора дазволіць карыстацца начным тарыфам на электраэнергію, які ў 2-3 разы ніжэй дзённага.

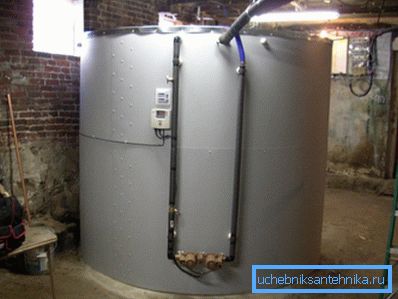

Акумулятар цяпла ў склепе катэджа.

новыя схемы

Як ужо гаварылася, усе пералічаныя вышэй рашэнні ўяўляюць сабой тую ці іншую ступень мадэрнізацыі даўно вядомага вадзянога ацяплення. А як выглядаюць па-сапраўднаму сучасныя тэхналогіі ацяплення дома?

сонечныя калектары

Найпросты калектар уяўляе сабой пафарбаваны ў чорны колер герметычны бак. Мэта яго ўстаноўкі цалкам відавочная: нагрэлі на сонца, вада можа выкарыстоўвацца для гаспадарчых патрэб. Аднак простая схема захоўвае працаздольнасць толькі ўлетку - у халодную пару года колькасць страт цяпла за кошт канвекцыі будзе цалкам супастаўна з тым, што бак атрымлівае ад сонца.

У сучасных калектарах гэтая праблема вырашана проста і хупава:

  • Прыцемненыя трубкі з цепланосбітам змешчаныя ў вакуумныя колбы, якія выключаюць непасрэдны кантакт з атмасферным паветрам.
  • Эфектыўнасць прыбора дадаткова павялічваецца асаблівым пакрыццём, здольным утылізаваць да 94% інфрачырвонага выпраменьвання.

Як правіла, батарэя калектараў мантуецца ў агульным контуры з теплоаккумулятором, здольным назапашваць атрыманае днём цёпла і выкарыстоўваць яго для абагрэву ноччу або ў пахмурнае надвор'е. Нажаль, сонечнае цяпло няздольнае забяспечыць дом бясплатным ацяпленнем нават у цёплых і сонечных рэгіёнах краіны; аднак знізіць выдаткі на абаграванне на 25 - 30% дзякуючы яго ўтылізацыі цалкам рэальна.

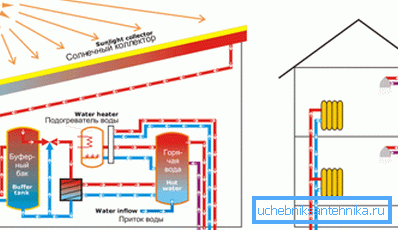

Схема ацяплення з сонечнымі калектарамі.

Цёплая падлога

Галоўны недахоп любы канвекцыйным сістэмы ацяплення з насценнымі або падлогавымі ацяпляльнымі прыборамі - нераўнамернае размеркаванне тэмператур у ацяпляным памяшканні. Які фарміруецца над прыборам узыходзячы струмень эфектыўна награвае паветра пад столлю, а вось падлогу застаецца адносна халодным.

У выніку ўладальнік дома сутыкаецца з відавочнымі негатыўнымі наступствамі:

  • Пры сярэдняй тэмпературы паветра ў пакоі, скажам, у 25С пад столлю цалкам можа быць 35, а на ўзроўні падлогі 15. Між тым чалавек, прабачце за міжвольны каламбур, імкнецца менавіта да падлогі. Думаецца, чытач не ўспомніць сярод сваіх знаёмых ніводнага арыгінала, якая праводзiць вольны час на столі.
  • Чым больш дэльта тэмператур па абодва бакі агароджвае канструкцыі дома, тым больш цяпла рассейваецца праз яе. Нагрэў паветра пад столлю азначае яшчэ і рэзкае павелічэнне уцечкі цяпла праз верхняе перакрыцце.

Сучасныя схемы ацяплення з цёплай падлогай адрозніваюцца ад канвекцыйных тым, што ў награвальны элемент ператвараецца ўся паверхня падлогі.

Нагрэў можа забяспечвацца:

  1. Пракладкай ў сцяжцы падлогі трубы з цыркулявалым цепланосбітам.
  2. Кладкай туды ж грэе электрычнага кабеля.
  3. Мантажом пад чыставое пакрыццё плёнкавых нагревателей.

Працоўная тэмпература цёплых падлог складае ад 20 да 35-40 градусаў. Сярэдняя ўдзельная магутнасць - 30-60 ват на квадратны метр. Эканомія дасягаецца менавіта за кошт больш рацыянальнага размеркавання цяпла: найбольш цёплай ў памяшканні будзе зона над падлогай.

Размеркаванне тэмператур пры канвекцыйнымі апале і ў выпадку цёплага падлогі.

інфрачырвонае ацяпленне

Памятаеце свае адчуванні ў зімовага вогнішча? Нягледзячы на ​​навакольны вас холад, суб'ектыўна вы адчуваеце сябе ў цяпле і камфорце. Прычына - перанос цяпла паміж полымем і вашымі скурай і вопраткай за кошт інфрачырвонага (цеплавога) выпраменьвання.

ВК-награвальны выкарыстоўваюць менавіта гэты эфект: дзякуючы невялікай плошчы яны аддаюць паветры пры непасрэдным кантакце параўнальна трохі цяпла. Асноўнае яго колькасць перадаецца выпраменьваннем.

Што ў выніку?

  • Уся апрамяняюць прыборам паверхню ператвараецца ў аналаг цёплай падлогі: яна пачынае награваць датыкальны з ёй паветра. Тым самым зноў-такі забяспечваецца прыкметная эканомія цяпла (перш за ўсё пры потолочном мантажы выпраменьвальнікаў) за кошт рацыянальнага размеркавання тэмператур.

Дарэчы: у зону дзеяння прыбора не рэкамендуецца змяшчаць мэбля з натуральнага дрэва. Інструкцыя звязана з яго няўстойлівыя да нагрэву: драўніна рассыхается і трэскаецца.

  • З-за таго, што скура чалавека ў зоне дзеяння выпраменьвальніка таксама награваецца, камфортная тэмпература ў памяшканні ссоўваецца на некалькі градусаў ўніз. Ужо пры +15 ў пакоі суб'ектыўна цёпла. Між тым, чым ніжэй тэмпература ў доме, тым менш выдаткі на ацяпленне.

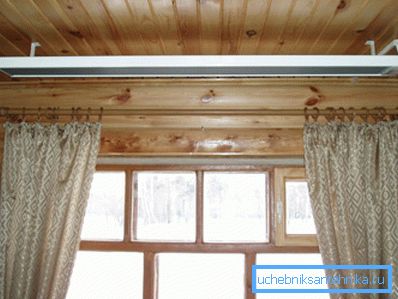

Потолочная інфрачырвоная панэль.

цеплавыя помпы

Калі апошнія дзве схемы маюць на ўвазе эканомію за кошт больш эфектыўнага размеркавання цяпла, то сучаснае ацяпленне прыватнага дома цеплавым помпай ўяўляе сабой падыход да праблемы з другога боку.

У гэтым выпадку энергія траціцца не на выпрацоўку цяпла, а на яго транспарціроўку ад нізкапатэнцыяльных крыніц. Прасцей кажучы, цеплавой помпа адбірае цеплавую энергію ў халоднай асяроддзя і аддае яе цёпламу паветру ў доме.

Схема працы помпы ў агульных рысах паўтарае прылада звычайнага халадзільніка:

  1. Газападобны хладагент сціскаецца кампрэсарам, пераходзячы ў вадкую фазу і награваючыся.
  2. Затым ён праходзіць праз цеплаабменнік, дзе аддае залішняе цяпло.
  3. Прайшоўшы пашыральны клапан, у якім дыяметр трасы рэзка павялічваецца, хладагент вяртаецца ў газападобнае стан. Пры гэтым яго тэмпература рэзка падае. Дэфіцыт цеплыні кампенсуецца праз другі цеплаабменнік за кошт навакольнага яго асяроддзя.

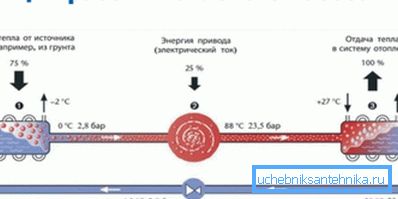

Прынцыповая схема прыбора.

Што можа быць крыніцай нізкапатэнцыяльных цяпла?

  • Грунт. Грунтавыя цеплаабменнікі могуць апускацца ў свідравіны або ўкладвацца ніжэй узроўня прамярзання гарызантальна. Цеплавыя помпы, якія працуюць па схемах грунт-вада ці грунт-паветра, найбольш прадукцыйныя, але патрабуюць складанага і дарагога мантажу цеплаабменнікаў.
Кладка гарызантальнага грунтавога цеплаабменніка.
  • Вада. Гэта можа быць незамярзальную вадаём або пара свідравін, адна з якіх выкарыстоўваецца для здабывання грунтовых вод, а другая - для дрэнажу.
  • Паветра. Сучасныя ацяпляльныя сістэмы, якія працуюць па схемах паветра-вада і паветра-паветра, найбольш танныя і параўнальна простыя ў мантажы. Аднак іх эфектыўнасць падае па меры зніжэння тэмпературы навакольнага паветра; ніжні парог працаздольнасці знаходзіцца на ўзроўні -25 - - 30С.
Паветраны цеплавой помпа.

Наколькі эканамічныя цеплавыя помпы? Іх асноўны параметр - C.O.P. (Coefficient of performance, суадносіны вырабленай цеплавой і выдаткаванай электрычнай магутнасці) дасягае 3-5, што набліжае іх па выдатках да магістральнага газе і робіць ўсе іншыя крыніцы цяпла неканкурэнтаздольнымі.

Магчыма, чытачу апынецца карысным уласны досвед аўтара. У якасці крыніцы цяпла ён выкарыстоўвае бытавой цеплавой помпа паветра-паветра (ён жа - інвертар кандыцыянер). Месца дзеяння - Крым, Севастопаль.

Вось кароткі справаздачу вынікаў ацяплення аднаго паверху дома за апошнюю зіму.

параметр значэнне
ацяпляны плошчу 75 м2
Цеплавая магутнасць кандыцыянераў 2х9000BTU (2х3,2 КВт)
сярэднямесячная тэмпература +2
Тэмпература ў памяшканні +22
Выдатак электраэнергіі за месяц 800 КВт * г

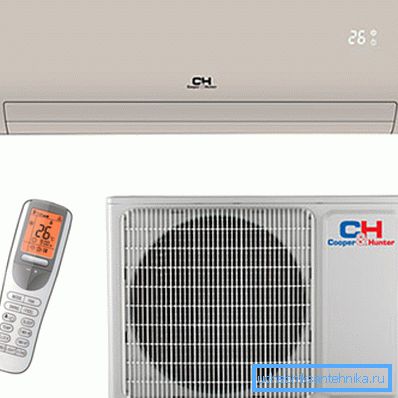

На фота - знешні выгляд аднаго з выкарыстоўваных прылад. COP прыбора дасягае значэння 4,95.

заключэнне

Спадзяемся, што наша знаёмства з сучаснымі ацяпляльнымі сістэмамі будзе пазнавальным і дапаможа чытачу ў выбары рашэння для ўласнага дома. Дадатковую інфармацыю прапануе прымацаванае да артыкулу відэа. Поспехаў!
