Тэмпературны графік сістэмы ацяплення: знаёмімся з рэжымам

Якім заканамернасцям падпарадкоўваюцца змены тэмпературы цепланосбіта ў сістэмах цэнтральнага ацяплення? Што гэта такое - тэмпературны графік сістэмы ацяплення 95-70? Як прывесці параметры ацяплення ў адпаведнасць з графікам? Паспрабуем адказаць на гэтыя пытанні.

Што гэта такое

Пачнем з пары адцягненых тэзаў.

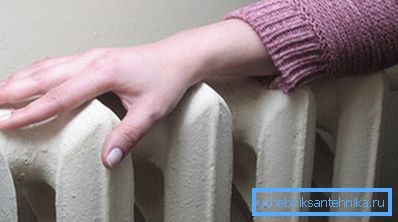

• Са змяненнем умоў надвор'я цепластраты любога будынка мяняюцца ўслед за імі. У замаразкі для таго, каб захаваць у кватэры пастаянную тэмпературу, патрабуецца куды больш цеплавой энергіі, чым у цёплае надвор'е.

Удакладнім: выдаткі цяпла вызначаюцца не абсалютным значэннем тэмпературы паветра на вуліцы, а дэльтай паміж вуліцай і ўнутранымі памяшканнямі. Так, пры + 25С ў кватэры і -20 ў двары выдаткі цяпла будуць дакладна такімі ж, як пры +18 і -27 адпаведна.

• Цеплавой паток ад ацяпляльнага прыбора пры сталай тэмпературы цепланосбіта таксама будзе пастаянным. Падзенне тэмпературы ў памяшканні некалькі павялічыць яго (зноў-такі за кошт павелічэння дэльты паміж цепланосбітам і паветрам у пакоі); аднак гэтага павелічэння будзе катэгарычна недастаткова для кампенсацыі ўзрослых страт цяпла праз якія агароджваюць канструкцыі. Проста таму, што ніжні парог тэмпературы ў кватэры дзейсныя БНіП абмяжоўваюць 18-22 градусамі.

Відавочнае рашэнне праблемы росту страт - павышэнне тэмпературы цепланосбіта.

Відавочна, яе рост павінен быць прапарцыйны зніжэння вулічнай тэмпературы: чым халадней за акном, тым вялікія страты цяпла прыйдзецца кампенсаваць. Што, уласна, і падводзіць нас да ідэі стварэння пэўнай табліцы ўзгаднення абодвух значэнняў.

Такім чынам, графік тэмпературны сістэмы ацяплення - гэта апісанне залежнасці тэмператур які падае і зваротнага трубаправодаў ад бягучай надвор'я на вуліцы.

Як усё ўладкована

Існуе два розных тыпы графікаў:

1. Для цеплавых сетак.
2. Для ўнутрыдамавой ацяпляльнай сістэмы.

Каб растлумачыць розніцу паміж гэтымі паняццямі, верагодна, варта пачаць з кароткага экскурсу ў тое, як ўладкована цэнтральнае ацяпленне.

ЦЭЦ - цеплавыя сеткі

Функцыя гэтай звязкі - нагрэць цепланосбіт і даставіць яго канчатковаму спажыўцу. Працягласць цеплатрас звычайна вымяраецца кіламетрамі, сумарная плошча паверхні - тысячамі і тысячамі квадратных метраў. Нягледзячы на ​​меры па цеплаізаляцыі труб, страты цяпла непазбежныя: прайшоўшы шлях ад ЦЭЦ або кацельні да мяжы дома, тэхнічная вада паспее часткова астыць.

Адсюль - выснова: для таго, каб яна дайшла да спажыўца, захаваўшы прымальную тэмпературу, падача цеплатрасы на выхадзе з ЦЭЦ павінна быць максімальна гарачай. Абмяжоўвалым фактарам з'яўляецца кропка кіпення; аднак пры павышэнні ціску яна ссоўваецца ў бок павышэння тэмпературы:

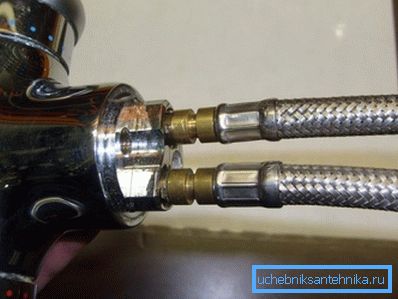

Тыповая ціск у які падае трубаправодзе цеплатрасы - 7-8 атмасфер. Такое значэнне нават з улікам страт напору пры транспартоўцы дазваляе запусціць ацяпляльную сістэму ў дамах вышынёй да 16 паверхаў без дадатковых помпаў. Разам з тым яно бяспечна для трас, стояков і падводак, шлангаў змяшальнікаў і іншых элементаў сістэм ацяплення і ГВС.

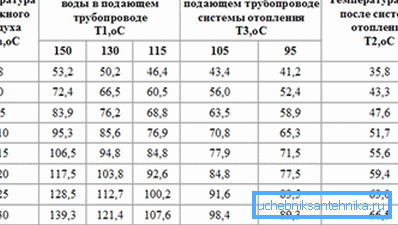

З некаторым запасам верхняя мяжа тэмпературы падачы прынятая роўнай 150 градусам. Найбольш тыповыя тэмпературныя графікі ацяплення для цеплатрас ляжаць у дыяпазоне 150/70 - 105/70 (тэмпературы падае і зваротнай трасы).

дом

У дамавой сістэме ацяплення дзейнічае шэраг дадатковых абмяжоўваюць фактараў.

• Максімальная тэмпература цепланосбіта ў ёй не можа перавышаць 95 С для двухтрубной і 105 С для однотрубной сістэмы ацяплення будынка.

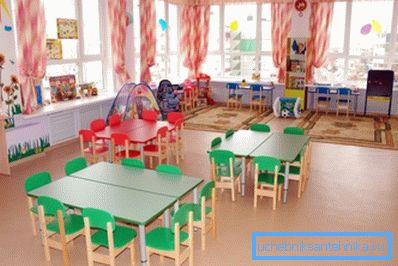

Дарэчы: у дашкольных выхаваўчых установах абмежаванне куды больш жорсткі - 37 С. Кошт зніжэння тэмпературы падачы - павелічэнне колькасці секцый радыятараў: у паўночных рэгіёнах краіны памяшкання груп у дзіцячых садках літаральна перапяразаны імі.

• Дэльта тэмператур междуподающим і зваротным трубаправодамі па зразумелых прычынах павінна быць па магчымасці невялікі - інакш тэмпература батарэй ў будынку будзе моцна адрознівацца. Гэта мае на ўвазе хуткую цыркуляцыю цепланосбіта. Аднак занадта хуткая цыркуляцыя праз дамавую сістэму ацяплення прывядзе да таго, што вада обратку будзе вяртацца ў трасу з надмерна высокай тэмпературай, што ў сілу шэрагу тэхнічных абмежаванняў у працы ЦЭЦ непрымальна.

Праблема вырашаецца мантажом ў кожным доме аднаго або некалькіх Элеватарнай вузлоў, у якіх да бруі вады з які падае трубаправода падмешваецца обратку. Атрыманая сумесь, уласна, і забяспечвае хуткую цыркуляцыю вялікага аб'ёму цепланосбіта без перагрэву зваротнага трубаправода трасы.

Для унутрыдамавых сетак задаецца асобны графік тэмператур з улікам схемы працы элеватара. Для двухтрубная контураў тыповы тэмпературны графік ацяплення 95-70, для однотрубных (што, зрэшты, рэдкасць у шматкватэрных дамах) - 105-70.

кліматычныя зоны

Асноўны фактар, які вызначае алгарытм складання графіка - разліковая зімовая тэмпература. Табліца тэмператур цепланосбіта павінна быць складзена такім чынам, каб максімальныя значэння (95/70 і 105/70) у пік маразоў забяспечвалі адпаведную БНіП тэмпературу ў жылых памяшканнях.

Прывядзём прыклад унутрыдамавых графіка для наступных умоў:

• Ацяпляльныя прыборы - радыятары з падачай цепланосбіта знізу ўверх.

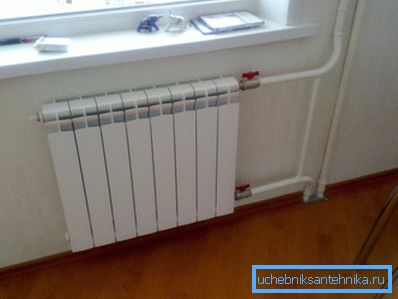

• Ацяпленне - двухтрубной, са стоячной разводкай труб.

• Разліковая тэмпература вулічнага паветра - -15 С.

Нюанс: пры вызначэнні параметраў трасы і ўнутрыдамавой сістэмы ацяплення бярэцца сярэднесутачная тэмпература. Калі ўначы будзе -15, а днём -5, у якасці вонкавай тэмпературы фігуруюць -10С.

А вось некаторыя значэння разліковых зімовых тэмператур для гарадоў Расіі.

рэгуляванне

Калі за параметры трасы адказвае кіраўніцтва ЦЭЦ і цеплавых сетак, то адказнасць за параметры ўнутрыдамавой сеткі ускладаецца на работнікаў ЖКГ. Вельмі тыповая сітуацыя, калі пры скаргах жыхароў на холад у кватэрах замеры паказваюць адхіленні ад графіка ў ніжнюю бок. Ледзь радзей бывае так, што замеры ў студнях Цеплавікі паказваюць завышаную тэмпературу обратку з дома.

Як сваімі рукамі прывесці параметры ацяплення ў адпаведнасць з графікам?

Рассверливание сопла

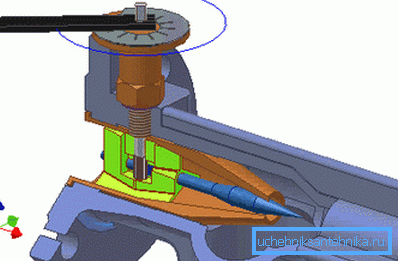

Пры заніжанай тэмпературы сумесі і обратку відавочнае рашэнне -увеличить дыяметр сопла элеватара. Як гэта робіцца?

Інструкцыя - да паслуг чытача.

1. Перакрываюцца ўсе засаўкі або вентыля ў элеваторный вузле (ўваходныя, дамавікі і ГВС).
2. Дэмантуецца элеватар.
3. Сопла вымаецца і рассверливается на 0,5-1 мм.
4. Элеватар збіраецца і запускаецца са страўлівання паветра ў зваротным парадку.

Савет: замест паронитовых пракладак на фланцы можна паставіць гумовыя, выразаныя па памеры фланца з аўтамабільнай камеры.

глушэння подсоса

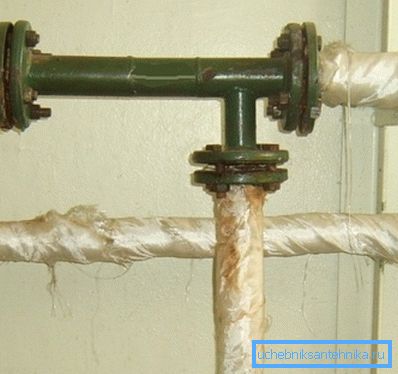

У крытычнай сітуацыі (моцныя холаду і замярзае кватэры) сопла можа быць цалкам знята. Каб падсмоктванне не стаў перамычкай, ён глушыцца бліном з сталёвага ліста таўшчынёй не менш міліметра.

Ўвагу: гэта экстраная мера, які ўжываецца ў крайніх выпадках, паколькі ў гэтым выпадку тэмпература радыятараў у доме можа дасягаць 120-130 градусаў.

рэгуляванне перападу

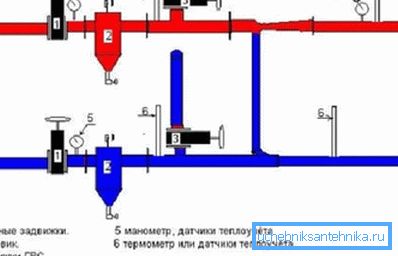

Пры завышаных тэмпературах у якасці часовай меры да заканчэння ацяпляльнага сезона практыкуецца рэгуляванне перападу на элеватары засаўкай.

1. ГВС перамыкаецца на які падае трубаправод.
2. На обратку усталёўваецца манометр.
3. Ўваходная засаўка на зваротным трубаправодзе цалкам зачыняецца і потым паступова адкрываецца з кантролем ціску па манометры. Калі проста прыкрыць засаўку, прасадка шчочках на штоке можа спыніць і размарозіць контур. Перапад зніжаецца за кошт павышэння ціску на обратку па 0,2 атмасферы ў суткі з штодзённым кантролем тэмператур.

заключэнне

Яшчэ раз нагадаем: апошнія дзве рэкамендацыі могуць прымяняцца толькі ў крытычных сітуацыях у якасці часовых мер. Як заўсёды, з дадатковай тэматычнай інфармацыяй чытача пазнаёміць прымацаванае да артыкулу відэа. Поспехаў!
