Тэрмастат для ацяплення: як кіраваць мікракліматам у сябе

У кліматычных сетках з цэнтралізаванай падачай цепланосбіта альбо аўтаномных сістэмах абагрэву, абсталяваных састарэлымі прыладамі, нельга рэгуляваць мікраклімат у жыллё за кошт змянення параметраў працы катла. Таму, каб сваімі рукамі ўсталяваць патрэбную тэмпературу ў памяшканні, неабходна выкарыстоўваць тэрмастаты для ацяплення, якія мантуюцца на радыятары. Менавіта пра гэтыя механізмах і пойдзе гаворка ніжэй.

апісанне прылады

Канструктыўныя асаблівасці прыбора

Тэрмастат на радыятар ацяплення ўяўляе сабой прылада, мантаваным на ўваходных патрубок батарэі вадзяной сістэмы абагравання, якое дазваляе рэгуляваць інтэнсіўнасць цеплаабмену за кошт памяншэння або павелічэння аб'ёму паступае цепланосбіта.

Звярніце ўвагу! Інструкцыя па ўсталёўцы такой прылады прадугледжвае яго выкарыстанне і ў якасці запорной арматуры. Так, калі ваш радыятар даў цечу, загадзя ўсталяваны тэрмастат ў сістэме ацяплення дазваляе адсекчы пашкоджаны ўчастак і выканаць неабходны рамонт без прыпынку працы астатняй частцы інжынернай сеткі.

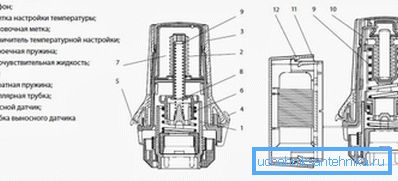

Які рэгулюе тэмпературны клапан мае наступныя канструктыўныя асаблівасці:

1. тэрмаадчувальных элемент. Ён уяўляе сабой гнуткі цыліндр са сценкамі ў выглядзе гармонікі, які запоўнены вадкасцю, значна зменлівай ў аб'ёме ў выніку тэмпературнага ўздзеяння. Пры павышэнні тэмпературы рэчыва ў цыліндры пашыраецца і павялічвае памер цыліндру, які, у сваю чаргу, штурхае клапан, які абмяжоўвае аб'ём які праходзіць праз тэрмастат цепланосбіта. У выпадку падзення тэмпературы навакольнага паветра тэрмастаты для сістэмы ацяплення працуюць у зваротным парадку. Рэчыва ў тэрмаадчувальных элеменце разлічана на велізарную колькасць цыклаў пашырэння-сціску. Таму клапан будзе працаваць на працягу як мінімум за сто гадоў. Турбавацца аб яго замене не давядзецца.

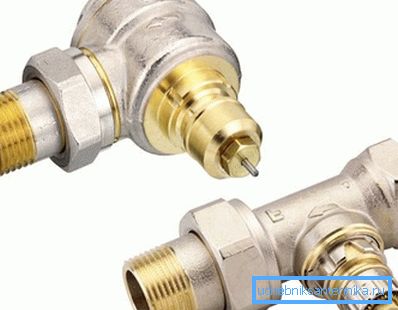

2. злучальны механізм. Уяўляе сабой дзве рэзьбавыя муфты, з дапамогай якіх тэрмастат для радыятара ацяплення стыкуецца з трубамі ацяплення і патрубком батарэі. Уваходнае і выходную адтуліну могуць размяшчацца на адной восі або пад вуглом, што палягчае іх мантаж.

1. Корпус. Вырабляецца ў асноўным з латуні або іншага каляровага металу, каб пазбегнуць карозіі.

Асноўныя віды термостатических элементаў прыведзены ў табліцы:

Звярніце ўвагу! Пры замацаванні термостатического клапана на ўваходным патрубке батарэі варта зважаць, каб яго галоўка знаходзілася ў вертыкальным становішчы. Тады на яго працу не будуць аказваць уплыў узыходзячыя цёплыя патокі ад радыятара.

Прынцып працы трайнога клапана

Існуе яшчэ адна разнавіднасць рэгулюе абсталявання, якая мае тры патрубка:

• для падачы гарачага цепланосбіта;
• для падачы вадкасці з зваротнай трубы (ужо астылай);
• для выпуску перамешанай вады патрэбнай тэмпературы.

Такая прылада працуе па прынцыпе змяшальніка ў ваннай. Праз ўваходныя адтуліны падаецца цепланосбіт рознай тэмпературы (як правіла, розніца складае ад 30 да 50 градусаў), а на выхадзе утворыцца цеплавой паток з патрэбнымі параметрамі, які і паступае ў радыятар ацяплення.

Звярніце ўвагу! Апісаныя вышэй тэрмастаты могуць ўсталёўвацца як на асобныя радыятары, так і на сегменты ацяпляльнай сеткі, рэгулюючы тэмпературу асобных награвальных прыбораў і памяшканні ў цэлым.

Пры мантажы звяртайце ўвагу на маркіроўку:

1. Патрубок, да якога далучаецца труба ацяплення, якая падае цепланосбіт, маркіраваны чырвоным колерам.
2. Адтуліну, праз якое ў тэрмастат будзе падавацца ўжо астыўшая вада, пазначана сінім.
3. Выхадны канал можна распазнаць па чорнаму колеру маркіроўкі.

Разнавіднасці якая рэгулюе апаратуры

Разгледзім асноўныя віды тэрмастатаў, якія прадстаўленыя ў сучасных спецыялізаваных крамах ацяпляльнага абсталявання.

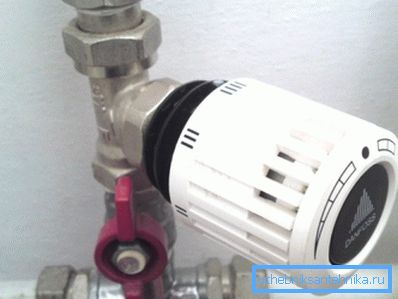

1. механічны. У гэтым выпадку патрэбная тэмпература ў памяшканні выстаўляецца з дапамогай вентыля, на які нанесеныя розныя дзялення. Круцячы дзяржальню ў той ці іншы бок, вы можаце павялічыць або паменшыць аб'ём паступае цепланосбіта і, тым самым адрэгуляваць тэмпературу ў пакоі па вашым жаданні.

1. Механічны, з электронным рэгуляваннем клапана. У такім прыладзе тэмпература таксама усталёўваецца дзяржальняй, аднак клапан рухаецца за кошт спецыяльнага электрычнага прылады, якое ўключаецца і выключаецца ў залежнасці ад тэмпературы паветра ў памяшканні.

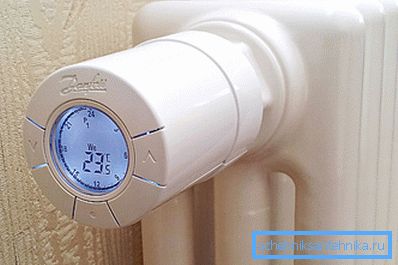

1. Тэрмастат для радыятараў ацяплення, абсталяваны сервоприводом. Гэты механізм ўяўляе сабой электрычны матор, які штурхае клапан тэрмарэгулятара ацяплення. У гэтым выпадку вы выстаўляеце патрэбную тэмпературу з дапамогай кнопак на корпусе прыбора, а сервопривод самастойна павялічвае або памяншае адтуліну, праз якое ў батарэю ацяплення трапляе гарачая вада.

Гэты прыбор больш дакладна рэгулюе тэмпературу ў памяшканні ў адрозненне ад механічных разнавіднасцяў.

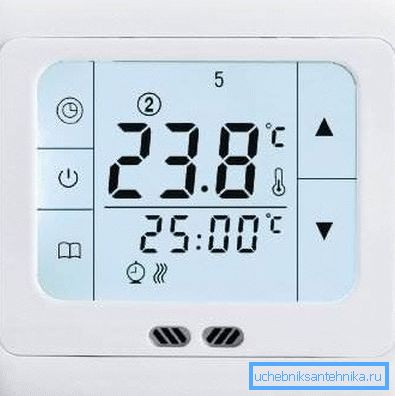

1. Электронны тэрмастат. Ўяўляе сабой адмысловую панэль кіравання, з дапамогай якой задаюцца тыя ці іншыя параметры мікраклімату. Пасля гэтага адмысловы кантролер аддае каманды тэрмастата, размешчаным у розных частках дома.

Выкарыстоўваючы электронную панэль кіравання можна дамагчыся максімальна камфортнай тэмпературы ў доме. Акрамя таго, апісваныя тэрмастаты могуць быць часткай сістэмы «разумная хата» і кіравацца адмыслова наладжанай кампутарнай праграмай.

мантаж тэрмарэгулятара

Выбар месца ўстаноўкі

Пры выбары пункту мантажу тэрмастата трэба прытрымлівацца наступных рэкамендацый:

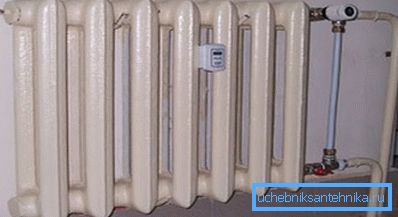

1. Найлепшае месца - уваходны патрубок радыятара. Аднак пры гэтым трэба прасачыць, каб галоўка клапана не была зачынена дэкаратыўнымі панэлямі, шторамі і іншымі элементамі, якія перашкаджаюць цеплаабмену. Невыкананне гэтага правіла прывядзе да таго, што тэрмастат будзе няслушна счытваць паказанні тэмпературы.
2. Калі выканаць прыведзенае вышэй патрабаванне не атрымоўваецца, можна ўсталяваць прыбор з дыстанцыйным датчыкам.

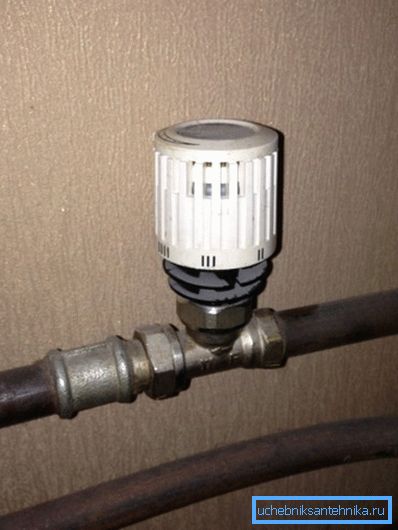

3. Яшчэ адзін спосаб мантажу - на гарызантальнай трубе, якая падае ваду ў батарэю (не вельмі далёка ад уваходнага патрубка).

парадак ўстаноўкі

Каб усталяваць тэрмарэгулятар на батарэю, неабходна перакрыць падае стояк і зліць з труб і радыятараў ацяплення наяўную там ваду. Пасля гэтага можна прыступаць да працы.

Паслядоўнасць дзеянняў такая:

1. Неабходна разрэзаць гарызантальны ўчастак трубаправода, які падводзіць цепланосбіт да впускному патрубку батарэі.

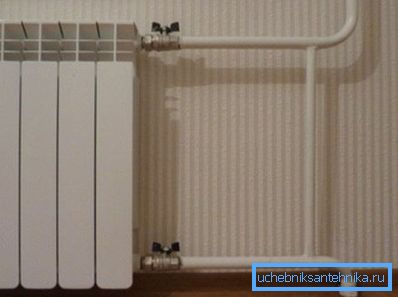

2. Пасля гэтага варта адлучыць трубу ад батарэі і дэмантаваць запорную арматуру (калі яна была).

1. Далей трэба ўсталяваць хваставік з гайкамі ад терморегулирующего клапана на ўваходны патрубок батарэі. Для ўшчыльнення месцы злучэння можна выкарыстоўваць пакулле або адмысловую палімерную стужку.
2. Пасля гэтага збіраецца трубавая абвязка, часткай якой з'яўляецца набыты вамі тэрмарэгулятар. Пры стыкоўцы складовых частак адзін з адным таксама звяртайце ўвагу на правільнасць і акуратнасць зборкі.

1. Апошні этап - злучэнне абвязкі з трубой, якая падае цепланосбіт. Выкарыстоўваюцца згоны адпавядае дыяметра.

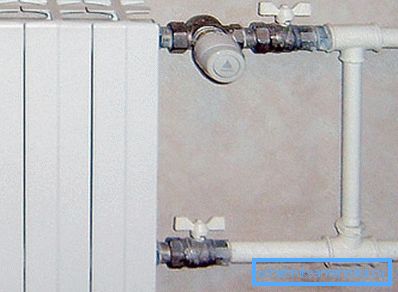

Памятаеце, што пры мантажы клапана ў однотрубных сістэмах неабходна прадугледзець ўстаноўку байпаса. Гэта перамычка, якая злучае пададзеную і выпускную трубы адзін з адным. Для байпаса неабходна ўзяць дэталь меншага дыяметра і ўрэзаць яе да таго пункту, дзе змантаваны клапан.

Рабіць гэта трэба для таго, каб усталяваны тэрмарэгулятар не перакрыў доступ цепланосбіта да іншых батарэяў, моцна панізіўшы тэмпературу ў астатніх пакоях (аддаленых ад катла).

Асабліва гэта важна для кватэр з вертыкальнай падачай цепланосбіта. Няправільна ўстаноўлены тэрмастат перакрые ток вады да котлішчаў, размешчаным ніжэй, што не дадасць камфорту і настроі вашым суседзям.

выснову

Тэрмастаты для сістэм ацяплення дазваляюць дакладна ўсталёўваць тэмпературу ў пакоях. Аднак калі ў вас у доме змантаваная аўтаномная сістэма абагравання, рэгуляваць мікраклімат лепш з дапамогай электронікі катла. Дык вы не толькі памяншаеце або павялічваеце тэмпературу, але і эканоміце які выкарыстоўваецца энерганосьбіт. Больш падрабязна пра гэта глядзіце ў відэа ў гэтым матэрыяле.
