Тэрмастат для радыятара: мэты прымянення, разнавіднасці,

У якіх выпадках і для чаго выкарыстоўваецца тэрмастат для радыятараў ацяплення? Якія канструктыўныя выканання гэтага прыбора прапануе сучасны рынак? Як правільна ўсталяваць тэрмастат? У нашым матэрыяле мы паспрабуем знайсці адказы на гэтыя і некаторыя іншыя пытанні.

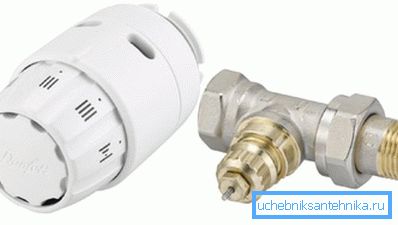

Термостатический камплект для радыятара вадзянога ацяплення.

Што гэта такое

Тэрмастатам завецца прылада для падтрымання пастаяннай тэмпературы якой-небудзь асяроддзя.

У дачыненні да ацяплення можна вылучыць два класа прылад:

  • Прызначаныя для рэгулявання праходнасці падводкі прыборы выкарыстоўваюцца ў сістэмах вадзянога ацяплення;
  • Прызначаныя для ўключэння і выключэнні электрычных награвальных элементаў у залежнасці ад тэмпературы асяроддзя тэрмастаты прадказальна прымяняюцца з электранагравальнікамі розных тыпаў - канвектарамі, алейнымі радыятарамі, кабельнымі і плёнкавымі цёплымі падлогамі.

Заўважце: праца прыбораў аднаго класа можа быць заснавана на розных фізічных прынцыпах. Падрабязней мы пазнаёмімся з імі ў адпаведным раздзеле артыкула.

Навошта гэта трэба

Мэты прымянення тэрмастатаў ў ацяпляльных сістэмах, уласна, усяго дзве:

  1. Падтрыманне камфортнай тэмпературы паветра ў цалкам аўтаматычным рэжыме, без умяшання ўладальніка.
  2. Эканомія энергіі (электрычнай і цеплавой).

Пры пагаршэнні ўмоў надвор'я (зніжэнні вулічнай тэмпературы, ўзмацненні ветру) цеплааддача праз якія агароджваюць канструкцыі дома павялічваецца; па меры астывання паветра ў памяшканні тэрмастат павялічвае цеплааддачу абагравальных прыбораў. Пры залішнім нагрэве пакоя не ўзнікае неабходнасці ў залішняй вентыляцыі: тэрмастат сам знізіць цеплааддачу да неабходнага ўзроўню.

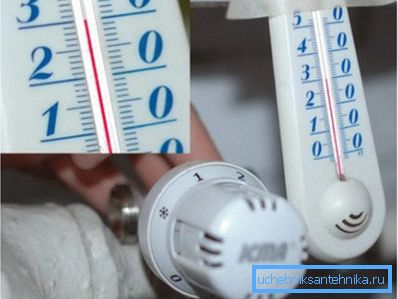

Тэрмастат стабілізуе тэмпературу ў памяшканні.

Класіфікацыя і прылада

Цяпер мы пачнем знаёміцца ​​з рознымі відамі термостатических прылад.

Термостатический клапан

Ён ужываецца ў пары з термоголовками розных тыпаў у сістэмах вадзянога ацяплення. Праца клапана зводзіцца да абмежавання пратокі цепланосбіта праз ацяпляльны прыбор.

Канструктыўна ён моцна нагадвае дросель, які, у сваю чаргу, з'яўляецца мадыфікацыяй шрубавага вентыля:

  • Шток прыводзіць у рух клапан - плоскі або канічнай формы;
  • Клапан апускаецца ў сядло і цалкам або часткова перакрывае паток вады праз адтуліну ў ім.

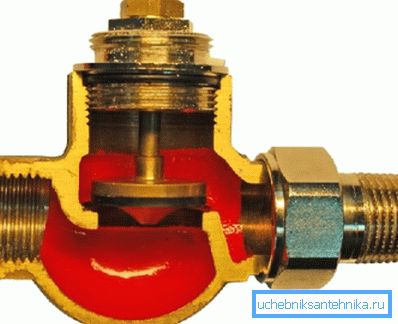

Прылада термостатического клапана.

Як і вінтавой вентыль, термостатический клапан прадугледжвае рух асяроддзя праз яго корпус толькі ў адным кірунку: цепланосбіт павінен паступаць да сядла толькі і выключна знізу. Кірунак руху цепланосбіта заўсёды паказваецца стрэлкай на корпусе.

Адрозненне гэтага элемента рэгулюе арматуры ад дроселя - у тым, што яго шток прыводзіцца ў рух не баранчыкам з разьбой, а вонкавым рэгулююць прыладай - термостатической галоўкай.

Сильфонная термоголовка

Абсалютная большасць термоголовок, прапанаваных сучасным рынкам, ставяцца менавіта да гэтага тыпу. Іх годнасць - досыць дэмакратычны кошт, якая пачынаецца прыкладна ад 400 рублёў. Сильфонная термостатическая галоўка энерганезалежнай; яе функцыянальнасць абмежаваная бесперапыннай рэгулёўкай праходнасці клапана з падтрыманнем зададзенай тэмпературы асяроддзя без якіх-небудзь цыклічных ваганняў.

Прынцып працы заснаваны на значнай тэмпературным пашырэнні некаторых вадкіх і газападобных асяроддзяў: змесціва сильфона (гафрыраванай трубкі ў корпусе прылады) пашыраецца пры нагрэве і цісне на шток клапана.

Пры астуджэнні і памяншэнні даўжыні сильфона у справу ўступае зваротная спружына. Налада тэмпературы ажыццяўляецца звычайнай разьбой, ссоўвае шток адносна сильфона.

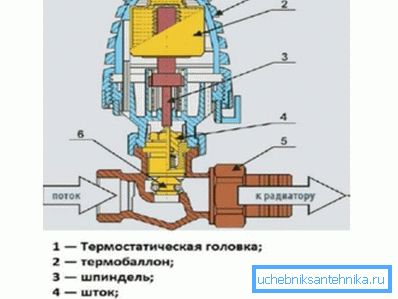

Прылада сильфонной термоголовки.

Заўважце: галоўкі гэтага тыпу могуць камплектавацца выносным тэрмадатчыка на капілярнай трубцы, па якой пашыраецца ў тэрмадатчыка працоўнае асяроддзе паступае ў паражніну сильфона.

электронная термоголовка

Электронныя радыятарнага тэрмастаты ўладкованыя прыкметна складаней:

  • За рэгістрацыю знешняй тэмпературы адказвае тэрмапара - тэрмадатчык, які складаецца з двух разнастайных правадыроў, злучаных паслядоўна. Калі кантакты паміж імі нагрэтыя да розных тэмператур, у ланцугі ўзнікае пастаянны слабы ток; чым больш розніца тэмператур, тым больш яго значэння.

Дзіўна, што, нягледзячы на ​​тое, што электронныя термоголовки пазіцыянуюцца як новыя высокатэхналагічныя рашэнні, які ляжыць у аснове прынцыпу іх работы тэрмаэлектрычны эфект (эфект Зеебека) быў адкрыты амаль два стагоддзі таму.

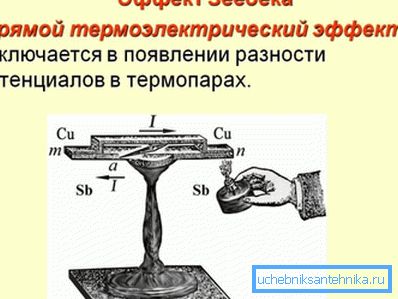

Прынцып працы тэрмапары адкрыты амаль дзвесце гадоў таму.
  • Термостатический клапан прыводзіцца ў рух маламагутным серваматорам. Дзякуючы рэдуктару спажываны ім ток абмежаваны значэннем у 100 ма, што дазваляе выкарыстоўваць у якасці элементаў харчавання звычайныя кампактныя гальванічныя элементы (плоскія або пальчыкавыя батарэйкі).
  • Апрацоўка дадзеных з тэрмапары ажыццяўляецца мікракантролерам. Ён дапускае праграмаванне сутачнага і (часам) тыднёвага цыкла тэмператур: да прыкладу, ноччу, калі патрэба ў цяпле мінімальная, тэмпература ў памяшканні можа быць зніжана на 2 - 3 градусы.

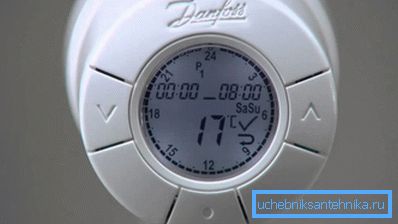

Праграмуемы электронная термоголовка.

Як суадносяцца цэны на сильфонные і электронныя термоголовки? Прывядзём вытрымку з прайс-ліста на прадукцыю Danfoss:

мадэль апісанне Раздробны кошт, рублі
RAW 5010 Сильфонный прыбор з вадкасным напаўненнем 698
RA 2945 Сильфонный прыбор з газанапоўненага датчыкам 735
Living Eco RA Электронны праграмуемы прыбор 2350

тэрмастаты электрапрыбораў

Цёплая падлога, электроконвекторов або алейны радыятар з тэрмастатамі маюць на ўвазе працу пры пастаяннай магутнасці; расход цяпла абмяжоўваецца перыядычнымі адключэннямі прыбора. У ролі тэрмастата выступае біметалічныя пласціна - гнуткі кантакт з двух разнастайных металаў з рознымі каэфіцыентамі тэмпературнага пашырэння.

Пры дасягненні вызначанай тэмпературы біметалічныя пласціна дэфармуецца, размыкая кантакт і перарываючы падачу харчавання на награвальныя элементы. Па меры астуджэння аднаўляецца першапачатковая форма кантакту, пасля чаго падача харчавання аднаўляецца. Рэгулюючы адлегласць паміж біметалічнай пласцінай і клемай, можна наладзіць тэмпературу спрацоўвання тэрмастата.

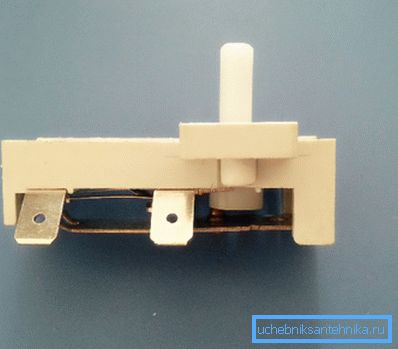

Рэгуляваны біметалічны тэрмастат.

Прастата канструкцыі забяспечвае лімітавую таннасць прылады, але яна ж накладвае абмежаванні на максімальны бягучы праз тэрмастат ток: для бытавых прыбораў ён роўны 16 ампер, што пры напрузе 220 вольт адпавядае электрычнай магутнасці прыкладна ў 3,5 кВт.

Заўважце: тэрмапара можа быць як убудаванай у прыбор, так і выносны. Так, электрычныя цёплыя падлогі звычайна выкарыстоўваюць выносны тэрмадатчык, выкладзены ў сцяжку ці пад чыставое пакрыццё.

мантаж

Якіх правіл варта прытрымлівацца пры ўсталёўцы тэрмастатаў на апале сваімі рукамі?

Нягледзячы на ​​розніцу ў прыладзе прыбораў, інструкцыя ўніверсальная:

  • Термостатическая галоўка або тэрмадатчык павінны знаходзіцца па-за ўзыходзячага патоку паветра ад радыятара або падводак да яго. Як правіла, гэта дасягаецца гарызантальнай устаноўкай галоўкі; выносны датчык можа быць размешчаны ў любым пункце пакоя.

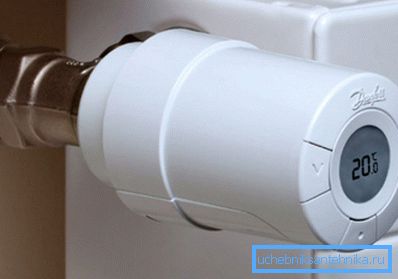

Гарызантальная ўстаноўка термоголовки прадухіліць яе нагрэў гарачым паветрам.
  • Пажадана размяшчаць прыбор па-за ярка асветленай зоны. Прамыя сонечныя прамяні нагреют корпус і сам тэрмадатчык, паўплываўшы на дакладнасць каліброўкі.
  • Термостатические клапаны, як і любыя дросселирующие прылады, мяркуюць наяўнасць паміж падводкамі да радыятара байпаса. Пры паслядоўным падключэнні ацяпляльных прыбораў дросселироваться будзе увесь шлях.

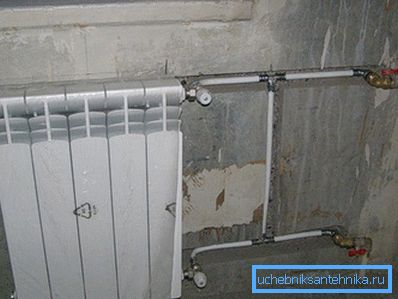

На фота добра бачная перамычка перад дросселируемым прыборам.

заключэнне

Спадзяемся, што наш мініятурны агляд сучасных рынкавых прапаноў падасца чытачу цікавым і карысным. Дадатковыя матэрыялы, як звычайна, прапануе відэа ў гэтым артыкуле. Поспехаў!
