Троххадовых кран для ацяплення: прызначэнне, прылада,

Для мантажу ацяпляльных сістэм выкарыстоўваецца розная запорная і рэгулявальная арматура, і для паспяховай зборкі сантэхнікі сваімі рукамі неабходна ў ёй разбірацца. Мы хочам разгледзець адзін з найбольш функцыянальных відаў такой арматуры - троххадовых кран.

На фота - троххадовых кран.

многоходовые краны

прылада

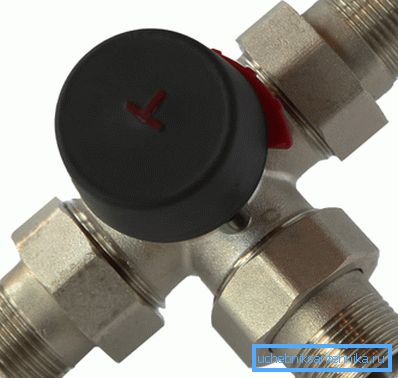

Корпус вырабы выкананы з антыкаразійнай бронзы.

Троххадовых кран ўяўляе сабой Т-падобнае разгалінаванне труб з запорно-рэгулявальнай механізмам. Прылада мае два ўваходу і адзін выхад, а калі ўключыць яго наадварот - адзін уваход і два выйсця.

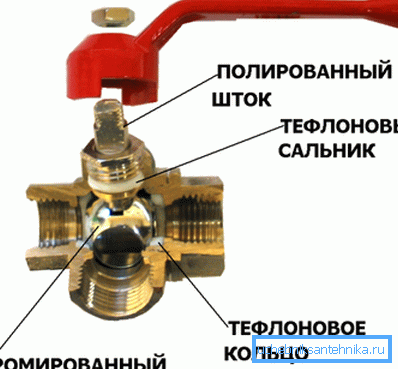

Прылада многоходовой крана.

Ўваходныя ўводы абазначаюць літарамі A і B, а выходны - AB.

Запорный механізм мае тры становішчы (тры ходу):

  1. У першым становішчы вада трапляе ва ўваход А і выцякае з выхаду АВ, пры гэтым уваход У перакрыты цалкам;
  2. У другім становішчы вада рухаецца з ўваходу Ва ў выхад АВ, а ўваход А перакрыты цалкам;
  3. У трэцім становішчы вада цячэ ў абодва ўваходу А і В, а на выхадзе АВ мы атрымліваем сумесь двух патокаў.

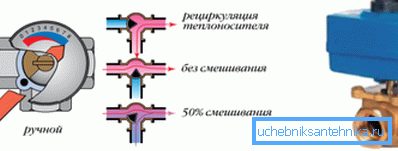

Тры становішчы запорного механізму.

Звярніце ўвагу! Пералічаныя палажэнні справядлівыя для рэгулявальных мадэляў. Вырабы, прызначаныя толькі для пераключэння патокаў, трэцяга палажэнні не маюць.

Запорный механізм можа быць уладкаваны рознымі спосабамі:

  • шаравая. Прызначаны для пераключэння патокаў шляхам перакрыцця аднаго з каналаў. Для рэгулявання падыходзіць дрэнна;
  • ротарны. Выкарыстоўваецца для рэгулявання, так як дазваляе плаўна адкрываць і зачыняць канал;
  • седлавы. Можа мець як запорную, так і рэгулявальную канструкцыю.

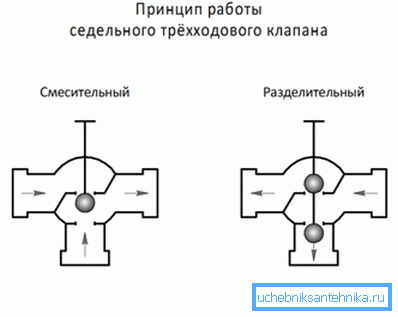

Прылада мадэлі з Седлавыя механізмам.

Кіраванне механізмам вырабляецца альбо ўручную з дапамогай ручкі (штурвала), альбо з дапамогай электрапрывада. Абсталяваныя сервоприводами вырабы могуць убудоўвацца ў сістэмы з аўтаматычным кіраваннем.

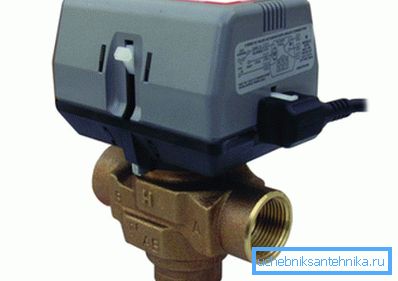

Сервопривод дазваляе ажыццяўляць дыстанцыйнае аўтаматычнае кіраванне запорным механізмам.

Звярніце ўвагу! Нягледзячы на ​​гэтак важны функцыянал і пэўную незаменнасць, канструкцыя прылады досыць простая, а таму яго цана невысокая.

Прызначэнне і функцыі

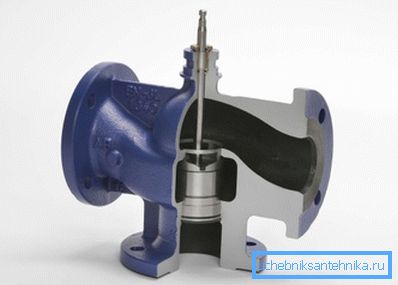

Разнавіднасць з фланцавых злучэнняў у разрэзе.

Троххадовых клапан можа выконваць тры функцыі:

  1. Змешванне патокаў цепланосбіта. Ўжываецца пры неабходнасці падмешвання зваротнага патоку ў які падае для зніжэння тэмпературы падачы ў нізкатэмпературныя контуры або для рэгулявання магутнасці радыятараў без зменаў працы катла;
  2. Падзел аднаго патоку на два рэчышча. Ўжываецца для адводу нагрэтага цепланосбіта ў сістэму гарачага водазабеспячэння або назапашвальны бак, бойлер і г.д .;
  3. Пераключэнне напрамкаў руху цепланосбіта. Ўжываецца пры сумеснай працы некалькіх прылад у адной сістэме, а таксама для перакладу контуру ў рэжым рэцыркуляцыі.
Два рэжыму працы вырабы.

Разгледзім адзін з найбольш распаўсюджаных выпадкаў: кацёл ацяплення падлучаны да радыятарнага разводцы і калектару цёплай падлогі. Як вядома, цепланосбіт для радыятараў мае тэмпературу каля 70 - 95 градусаў, тады як цепланосбіт для сістэмы цёплых падлог не павінен награвацца вышэй 40 - 50 градусаў.

Схема катла з радыятарамі і цёплай падлогай.

Калі мы панізім тэмпературу цепланосбіта, тады радыятары не будуць працаваць у нармальным рэжыме, і ў доме стане халодна. Калі мы пададзім ў цёплы падлогу кіпень - па падлозе стане непрыемна хадзіць. Што ж нам рабіць?

Тут нам і спатрэбіцца троххадовых клапан. Зваротны трубаправод злучаюць з падачай у калектар цёплай падлогі байпас з трехходовым кранам, які выстаўляюць у рэжым змешвання.

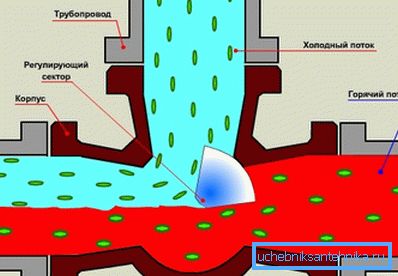

Ротар рэгулюе сектара выстаўляем ў рэжым змешвання.

У выніку ў струмень гарачай вады домешивается халодны струмень з обратку, і тэмпература выніковай бруі ўсярэдніваюцца да патрэбных нам 40 - 50 градусаў. Пры жаданні з дапамогай рэгулявання становішча засланкі можна павысіць ці панізіць тэмпературу ў контуры падлогі.

Іншы прыклад - гэта падключэнне радыятара праз байпас па такой жа схеме. Калі кран знаходзіцца ў становішчы змешвання - тэмпература радыятара становіцца ніжэй тэмпературы які паступае з катла цепланосбіта, пры гэтым астатнія прыборы атрымліваюць менш астылую ваду.

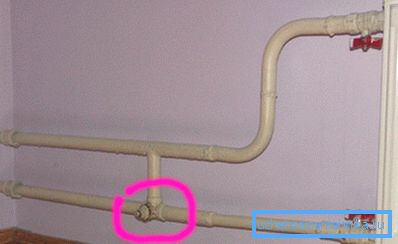

Месца ўрэзкі клапана з байпас.

Калі мы пераключым ручку і перакрыем байпас, тады радыятар запрацуе на поўную магутнасць. Калі ж нам неабходна адключыць прыбор, мы проста перакладаем клапан ў рэжым перакрытай обратку і адкрытага байпаса, а запорный кран на ўваходзе радыятара перакрываем. Пасля гэтага цепланосбіт цыркулюе ў абыход гэтай батарэі.

  Звярніце ўвагу! Магчыма выкарыстанне четырехходового клапана, які не патрабуе наяўнасці байпаса.

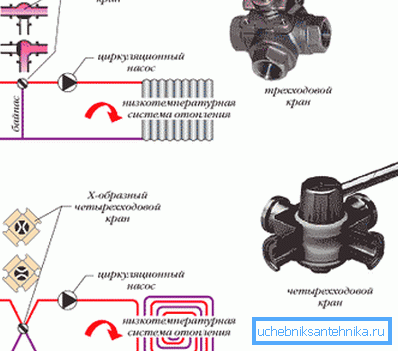

Схема з байпас і без.

Нарэшце, інструкцыя дазваляе выкарыстоўваць многоходовой кран у многоконтурных сістэмах з паралельна працуюць катламі, катлом і бойлерам ўскоснага нагрэву, з падачай вады для ацяплення і гарачага водазабеспячэння. Прылады дазваляюць падзяляць патокі і рэгуляваць іх тэмпературу, забяспечваючы сумесную працу некалькіх агрэгатаў і контураў.

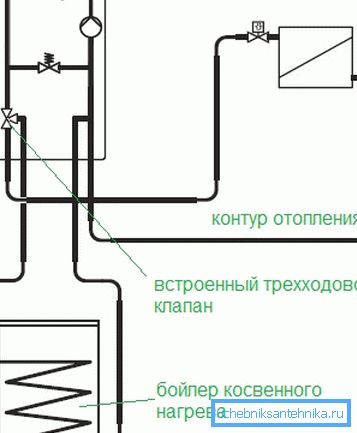

Схема падлучэння бойлера ўскоснага нагрэву да катла.

Звярніце ўвагу! Калі клапан з сервоприводом падключыць да тэрмастату, тады пры паніжэнні тэмпературы ў памяшканні кантролер дасць каманду рухавіку, і ён перакрые байпас. Пры дасягненні жаданага значэння прылада зноў пяройдзе ў рэжым змешвання.

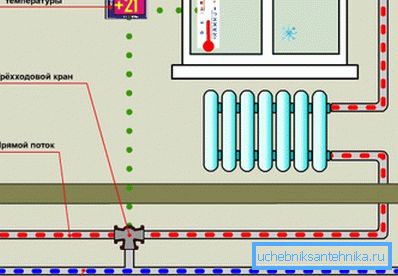

Схема працы крана з тэрмадатчыка.

выснову

Троххадовых краны дазваляюць ажыццяўляць змешванне, падзел і пераключэнне напрамкаў патокаў цепланосбіта ў контурах сістэм ацяплення. Відэа дапаможа вам наглядна пераканацца ў іх эфектыўнасці і функцыянальнасці.
