Трубчастыя радыятары - іх віды і асаблівасці мантажу

Любое жылое будынак, калі яно знаходзіцца ў рэгіёне, дзе бываюць халодныя поры года, мае патрэбу ў тым ці іншым спосабе ацяплення і нярэдка для гэтай мэты выкарыстоўваюцца трубчастыя радыятары з розных металаў. Усе яны маюць розную ступень цеплааддачы, пра што зараз і пойдзе гаворка, а яшчэ вы паглядзіце відэа ў гэтым артыкуле, растлумачвае некаторыя тэхнічныя моманты.

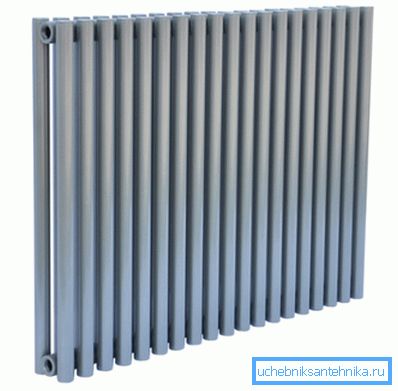

Сталёвы трубчасты радыятар «Гармонія A 25/2»

прыборы ацяплення

Трубчастыя ці, як іх яшчэ называюць, каленчатай радыятары ўяўляюць сабой адзін або два рады вертыкальных трубак (калон), сазлучаных паміж сабой у верхняй і ў ніжняй часткі.

Віды трубчастых радыятараў

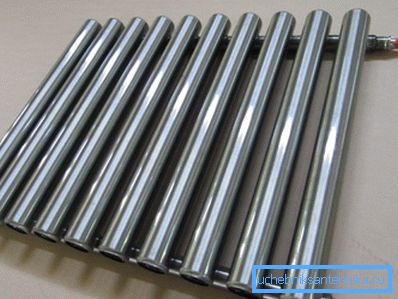

Радыятар з бакавым падключэннем з нержавеючай сталі
  • У цяперашні час вы наўрад ці зможаце купіць у краме новую сталёвую трубчастую батарэю - уся справа ў тым, што ў сілу сваёй канструкцыі ў яе досыць невысокі цеплааддача і сталь, як вядома, схільная карозіі.

Безумоўна, ёсць магчымасць вырабляць ацяпляльныя прыборы такога тыпу з ацынкаванай або нержавеючай сталі, але іх кошт пры гэтым надмерна ўзрастае, так што ў такіх сітуацыях выраб абыходзіцца куды даражэй самой аўчынкі. Вядома, нержавеючай сталь у дадзеным выпадку можна выкарыстоўваць, як дэкаратыўнае ўпрыгожванне ў сукупнасці з ацяпляльным прыборам, але такі варыянт магчымы толькі ў эксклюзіўным вырабе (гэта можа зрабіць любы добры зваршчык).

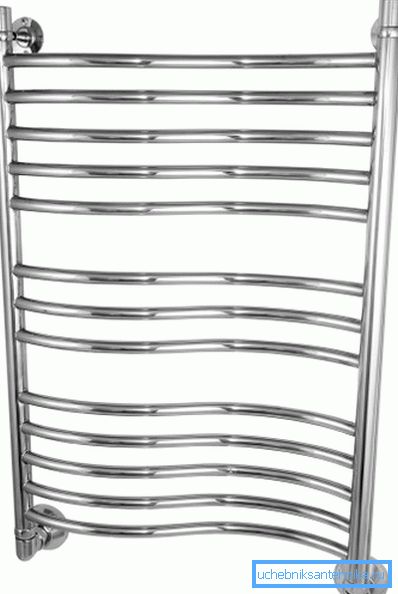

Полотенцесушитель з нержавеючай сталі
  • А вось яшчэ адзін вельмі знаёмы многім варыянт металічнага абагравальніка на фота ўверсе - гэта полотенцесушитель з нержавеючай сталі, які можа мець самую розную канфігурацыю, якая толькі прыйдзе ў галаву дызайнеру. Як мы ўжо згадвалі, такія прыборы абыходзяцца вельмі дорага і сярэдні кошт добрага полотенцесушителя дасягае парадку 150 $, хоць, вядома, можна набыць варыянт і за 60-70 $.

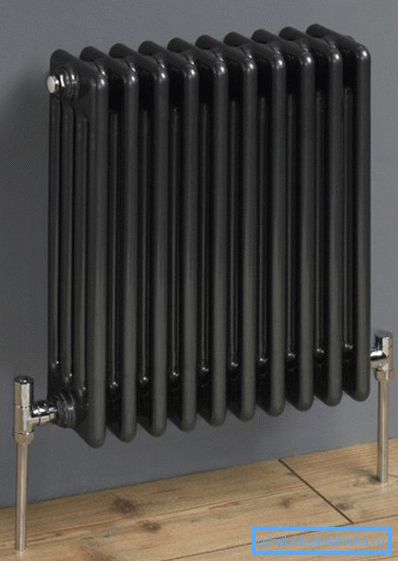

Біметалаў з ніжнім падключэннем
  • Біметалічныя вертыкальныя трубчастыя радыятары ацяплення ў сапраўдны момант вельмі шырока выкарыстоўваюць як для аўтаномнага, так і для цэнтралізаванага ацяплення, і гэта ўсё дзякуючы цэлым шэрагу пераваг, якім валодае прыбор з біметалаў.

Справа ў тым, што яго ўнутраная частка зроблена з сталі, што значна павялічвае трываласць канструкцыі (некаторыя мадэлі могуць вытрымліваць працоўны ціск больш за 15 бар), а зверху там алюміній (у рэдкіх выпадках можа быць медны сплаў), што павышае яго цеплааддачу.

Такое спалучэнне незвычайна каштоўна для ацяпляльных прыбораў, да таго ж у іх прымальны кошт (ніжэй, чым у панэльных алюмініевых), што і робіць іх запатрабаванымі.

чыгунная батарэя
  • І нарэшце, добра ўсім вядомая чыгунная батарэя, якую да гэтага часу аддаюць перавагу іншым варыянтам ў большасці новабудоўляў і, мабыць, цалкам апраўдана, калі глядзець з пункту гледжання суадносін кошту і якасці. Чыгун сам па сабе мае дастаткова добрую цеплааддачу, але з-за таго, што сценкі, якія маюць трубчастыя радыятары такога тыпу вельмі тоўстыя, яны доўга грэюцца, да таго ж на іх абаграванне трэба шмат вады (вялікі аб'ём). Затое нагрэлі, прыбор доўга трымае цяпло, што вельмі зручна для цэнтралізаванага ацяплення, але нявыгадна для аўтаномнага, так як даводзіцца грэць вялікая колькасць вады (у цэнтралізаваным апале аб'ём радыятара ў эканамічным сэнсе не мае істотнага значэння).

параўнальныя характарыстыкі

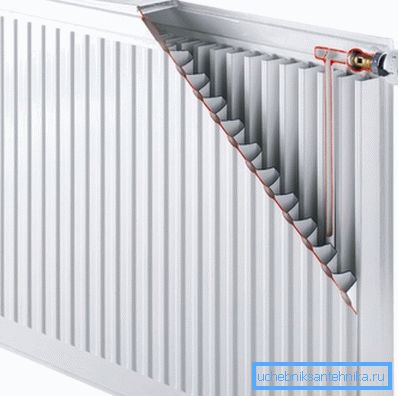

Прылада панэльнага радыятара

Калі параўнаць панэльны і трубчасты радыятар, то па-за усялякіх сумневаў, пальма першынства дастанецца першай мадэлі і гэтаму ёсць дастаткова важкія прычыны, якія ніяк не абыйсці, колькі б прыхільнікаў ні было ў традыцыйных батарэй і якія б довады яны не прыводзілі.

Пачнем з таго, што панэльныя радыятары працуюць па канвекцыйным сістэме, што ў разы павялічвае іх цеплааддачу - на верхнім малюнку вы бачыце разрэз прыбора з П-вобразнымі пласцінамі для канвекцыі паветра.

Заўвага. Усяго ёсць тры тыпу такіх панэляў, гэта №11, дзе ёсць толькі адна пласціна з П-вобразным адбіткам, №22 - з двума такімі пласцінамі і №33, дзе ўжо тры пласціны.

Але не ўсё так добра - панэльныя прыборы маюць меншую ёмістасць пры большай цеплааддачы і яны значна лягчэй, але гэта адбіваецца на здольнасці ацяпляльніка вытрымліваць ціск у сістэме - яны трымаюць да 10-12 бар, а гэтага ўжо недастаткова для 9-ці павярховага будынка.

Але гэта тычыцца сталёвых мадэляў - алюмініевыя трымаюць ціск яшчэ менш, таму іх пераважней выкарыстоўваць у малоэтажных будынках і прыватным сектары. Да таго ж для алюмінія неабходныя спецыяльныя дабаўкі для цепланосбіта, каб выключыць карозію металу, а гэта зноў-такі прымальна толькі для ўласнага дома, але ніяк не для цэнтралізаванай кацельні.

Таму, калі вы жывяце ў шматпавярховым доме, то вам варта задумацца, якія сталёвыя трубчастыя радыятары ацяплення лепш, а гэта, па ўсіх параметрах - біметалаў, у якога і трываласць вялікая і цеплааддача выдатная.

Але зноў-такі можна спыніцца на бюджэтным варыянце - чыгуннай батарэі, але гэта толькі ў тым выпадку, калі вас не вельмі турбуе дызайн. Хаця і тут панэльныя Ацяпляльнікі на першым месцы - яны значна прыгажэй і могуць служыць як складнік частка прадуманага інтэр'еру.

Заўвага. Як бачыце, быццам бы і лепш панэльны радыятар, ды вось толькі не заўсёды і ўсюды яго параметры аказваюцца прымальнымі. Калі б такі ацяпліцель быў лепш па ўсіх параметрах, то трубчастыя мадэлі ўжо даўным-даўно б не выраблялі.

асаблівасці мантажу

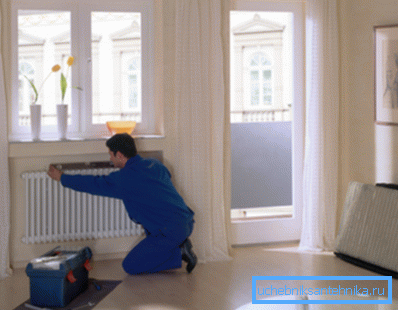

мантажныя работы

Калі вы хочаце знайсці трубчастыя радыятары з ніжнім падключэннем, то хацелася б сказаць, што месца падлучэння тут не мае ніякага значения.Такие мадэлі маюць па два ўваходу з кожнага боку, а гэта азначае, што яны могуць быць падлучаныя збоку, зверху, знізу і па дыяганалі, гэта значыць так, як таго патрабуюць асаблівасці разводкі ацяпляльнага контуру, што, дарэчы, надзвычай зручна для прыватнага сектара.

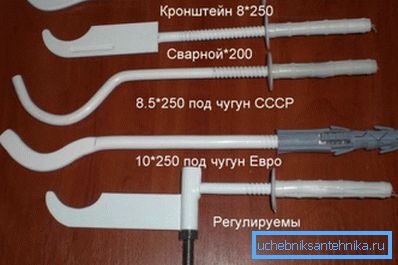

тыпы кранштэйнаў

Усе без выключэння радыятары такога тыпу, калі яны задзейнічаны для контуру вадзянога ацяплення, фіксуюцца (наважваюцца) на спецыяльныя S-вобразныя кранштэйны, асноўныя мадэлі якіх вы бачыце на верхнім малюнку.

Калі падлучэнне ажыццяўляецца да сталёваму контуры, то размяшчэнне гэтых кранштэйнаў - першарадная задача ў мантажы, бо іх зрушэнне ўсяго на 1 гл, можа апынуцца фатальным - трубу прыйдзецца прыкручваць «внатяг», чаго інструкцыя не рэкамендуе рабіць (хоць, у крайнім выпадку, кранштэйны можна выгнуть малатком).

кран Маеўскага

Ні для каго не сакрэт, што паветра ў сістэме, гэта люты вораг усяго ацяпляльнага контуру, які можа даставіць нямала клопатаў падчас запуску або нават падчас працы сістэмы прама сярод зімы і прыходзіцца шукаць кропкі, дзе яго можна выпусціць - выклікаць сантэхнікаў, бегаць да суседзям і гэтак далей.

Але ўсёй гэтай мітусні можна пазбегнуць, калі на кожны радыятар сваімі рукамі ўсталяваць клапан Маеўскага (яго таксама ведаюць, як «кран Маеўскага»), праз які ў любы момант можна звесці лішняе паветра з батарэі, па што не зліваючы пры гэтым вады.

заключэнне

Яшчэ хацелася б дадаць, што на трубчастыя радыятары, сапраўды гэтак жа, як і на панэльныя, можна ўсталёўваць аўтаматычныя рэгулятары тэмпературы (на кожную кропку асобна). Толькі такая раскоша даступная толькі пры наяўнасці аўтаномнага ацяплення - у цэнтралізаваных сістэмах тэмпература рэгулюецца з цэнтральнай кацельні ці размеркавальніка.
