Трубны кацёл: як зрабіць просты і эканамічны агрэгат

У большасці выпадкаў цвёрдапаліўныя катлы маюць адно істотнае нязручнасць - у іх трэба пастаянна загружаць порцыі вугалю, дроў, брыкетаў і інш. Аднак пазбегнуць гэтай праблемы можна.

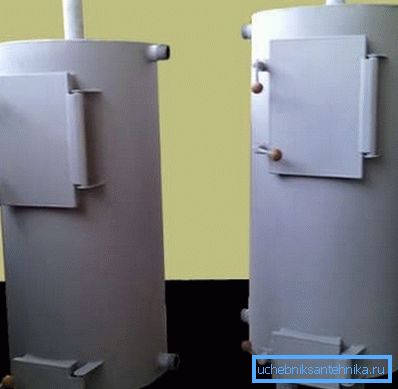

Вы можаце вырабіць пиролизный кацёл з трубы. Ставіцца ён да прылад доўгага гарэння і можа працаваць на ўсіх тыпах цвёрдага паліва, нават на гаручых адходах.

Асаблівасці цвёрдапаліўнага генератара цяпла

Спачатку пра тое, як прынада працуе.

Прынцып працы

1. Прылады доўгага гарэння працуюць за кошт тлення цвёрдых відаў паліва на працягу 10/16 гадзін. Пры гэтым цеплааддача агрэгатаў прыкметна павялічваецца.
2. Гаручае прагарае цалкам. Дзякуючы гэтаму падае цана эксплуатацыі агрэгата, а аб'ём адходаў памяншаецца.
3. Падобныя катлы маюць ёмісты топливник з абмежаваным участкам гарэння і кіраваным паступленнем вонкавага паветра.
4. Загружаюцца ў іх аб'ёмныя порцыі паліва аднойчы за 10/16 гадзін. Абмяжоўваючы паступленне кіслароду ў кацёл, можна дамагацца павольнага тлення гаручага пры вялікай тэмпературы.
5. Калі вы мяркуеце рабіць кацёл для лазні сваімі рукамі з трубы, на коміне можна ўсталяваць бак-цеплаабменнік, які будзе грэць ваду для Помывка.

Звярніце ўвагу! Падводзячы вынік вышэйсказанага - загружаць катлы доўгага гарэння можна адзін-два разы на дзень. Ацяпляльная сістэма будзе працаваць пры гэтым бесперапынна.

канструкцыя прылады

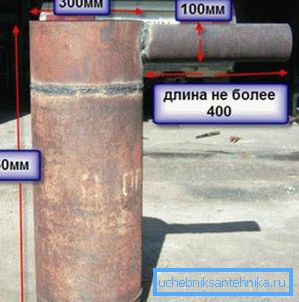

1. Жаротрубный кацёл лепш за ўсё зрабіць з труб, якія маюць перасек ад 300 мм. Іх таўшчыня сценкі павінна быць не менш 3 мм. Больш тонкі метал з-за высокіх тэмператур хутка прагарыць.
2. Даўжыня трубы павінна складаць 80/100 см. Ад гэтага параметру залежыць аб'ёмнасць порцый загружанага паліва.

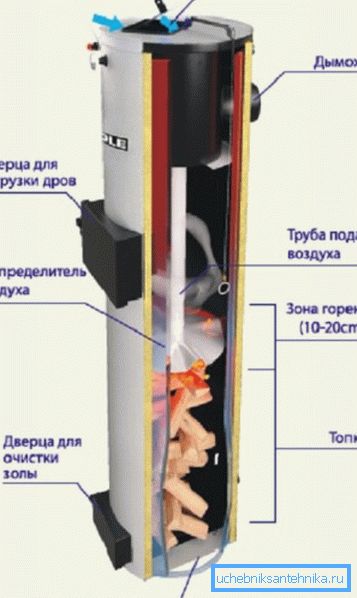

Па канструкцыі прылада дзеліцца на 3 ўчастка.

1. Месца для закладкі паліва. Вышыня яго можа змяняцца ў ходзе прагаранне гаручага.
2. Ўчастак для гарэння і теплогенерации. Там паліва тлее.
3. Зона для поўнага згарання. У ёй попел дагарае, а дымавыя газы адводзяцца.

Прыстасаванне, якое абмяжоўвае ўчастак гарэння, значыць і перыяд працы агрэгата без дазапраўкі, называюць размеркавальнікам паветра.

1. Гэта металічны круг, які мае таўшчыню 4/6 мм і адтуліну пасярэдзіне. Скрозь яго пры дапамозе тэлескапічнай трубы паступае кісларод у месца гарэння.
2. Размеркавальнік павінен мець дыяметр, трохі меншы перасеку прылады. Так ён будзе рухацца без перашкод.
3. Вышыня ўчастка гарэння кантралюецца самой крыльчаткой, а таксама шырынёй яе лопасцяў. Размеркавальнік паветра мае вышыню не больш за 5 см. Інакш дровы будуць згараць вельмі хутка.

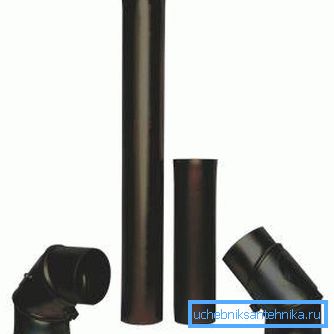

Воздухозаборных трубу можна зрабіць маналітнай альбо тэлескапічнай.

1. Яе перасек павінна быць каля 6 см. У дзірачкі ў размеркавальніку - не больш за 2 см. Інакш паліўная камера будзе перанасычаная кіслародам.
2. Кісларод можа паступаць у трубу прама з навакольнага прасторы або з камеры для нагрэву паветра, уверсе агрэгата. Так гарэнне будзе больш стабільным і эфектыўным.
3. Паступленне кіслароду ў камеру можна рэгуляваць засланкай, размешчанай наверсе прылады.

Самаробны цвёрдапаліўны кацёл з трубы павінен мець для адвядзення прадуктаў гарэння комін. Яго можна вварена збоку катла, наверсе яго сценкі.

Звярніце ўвагу! Выхад дымавой трубы спачатку павінен быць гарызантальным. Даўжыня гэтага адрэзка можа быць 40/50 см. Такая прылада будзе перашкаджаць адукацыі лішняй цягі.

Знізу катла варта ўладкаваць зольніка з дзверцамі для выгребания попелу, дзындры і попелу.

Награваць цепланосбіт для вадзяной сістэмы абагравання будынка можна двума метадамі.

1. Мантуецца выносны бачок, праз які прапускаецца Дымоходная труба. Нагрэтыя прадукты гарэння аддаюць цяпло вадзе ацяпляльнай сістэмы.
2. Труба вадзянога абменніка праходзіць скрозь камеру згарання агрэгата. У бачку вада разаграваецца змеявіком, які падлучаны да трубы.

Першы метад значна лягчэй у ажыццяўленні. Ён ідэальны, калі робіцца кацёл у лазню з трубы. Другі спосаб больш эфектыўны, аднак і досыць складзены ў выкананні. Ён аптымальны для жылога дома.

Самастойнае выраб катла

Далей, як змантаваць кацёл з трубы сваімі рукамі.

Што трэба прыгатаваць

Вам трэба будзе наступнае.

1. Сталёвая труба для корпуса агрэгата, дыяметрам ад 30 см, якая мае таўшчыню сценкі ня менш 3 мм.
2. Ліставае жалеза, таўшчынёй 4 мм.
3. Металічныя трубы: перасекам 6 см - для паветравода, дыяметрам 10 см - для коміна.
4. Зварачнае прылада.
5. Углошлифовальная машынка (гэта значыць, балгарка).

Звярніце ўвагу! Кацёл варта змантаваць на строга гарызантальнай і роўнай пляцоўцы. Нярэдка для гэтага прыходзіцца заліваць бетонную сцяжку.

працэс працы

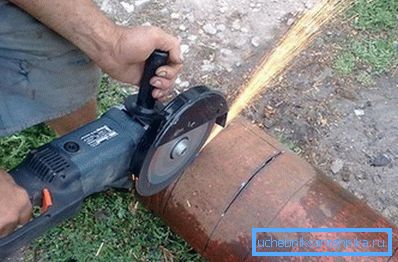

1. Спачатку труба для корпуса абразаецца на патрэбную даўжыню ў 80/100 см. Калі вышыня катла будзе больш, будзе цяжка закладваць паліва.
2. Далей краю нарыхтоўкі выраўноўваюцца.
3. Затым да трубы прыварваюць дно з ліставога жалеза, пры жаданні - ножкі, зробленыя з швелера.

1. Пасля гэтага вырабляецца размеркавальнік паветра. З ліста сталі выразаецца акружнасць, перасек якой на 2 гл менш, чым унутраны дыяметр корпуса. Пасярэдзіне круга высвідроўваюцца дзірачка, дыяметрам не больш за 2 см.

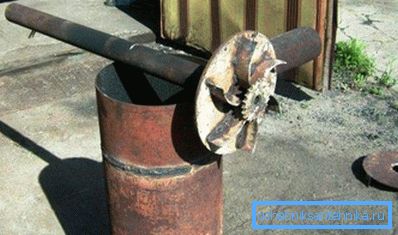

2. Да нізе размеркавальніка паветра прыварваюць крыльчатка, якая мае лопасці з ліставай сталі. У іх павінна быць шырыня не больш за 5 см.
3. Да версе рэгулятара варта прыварыць трубу паветравода, такім чынам, каб адтуліну размеркавальніка было пасярэдзіне яе перасеку.

1. Інструкцыя папярэджвае, што вышыня паветравода павінна складаць не менш за 100% вышыні корпуса агрэгата. Верх трубы неабходна абсталяваць засланкай, якая будзе рэгуляваць паступленне паветра.
2. Унізе прылады трэба зрабіць дзверцы для зольніка. Для гэтага выразаецца балгаркай прастакутнік з ліста сталі. Затым ён выгінаецца. Далей да яго прыварваюць ручка і завесы.
3. Наверсе агрэгата прыварваюць комін. Спачатку труба павінна ісці гарызантальна, далей яна прапускаецца скрозь цеплаабменнік ацяпляльнай сістэмы, які мае выгляд бака.
4. Цяпер засталося зрабіць крышку катла. Яна павінна мець адтуліну пад трубу паветранага размеркавальніка. Крышку трэба рабіць так, каб яна прылягала шчыльна да топцы агрэгата. У адваротным выпадку прылада будзе дыміць. (Гл. Таксама артыкул Труба коміна з нержавейкі: асаблівасці.)

выснову

Калі апісаны кацёл зрабіць і эксплуатаваць правільна, ён будзе эканамічным і бяспечным. Працаваць падобнае прылада можа на любым цвёрдым паліве, нават гаручых бытавых адходах.

Відэа ў гэтым артыкуле раскажа яшчэ шмат цікавага.
