Трубныя радыятары ацяплення: віды і характарыстыкі, разлік

Асартымент розных прыбораў для абагрэву памяшканняў на сучасным рынку дзівіць сваёй разнастайнасцю, цяпер можна лёгка знайсці вырабы практычна на любы густ і кашалёк. Тым не менш, радыятары ацяплення сваімі рукамі з трубы робяцца, па гэты дзень. Гэтыя канструкцыі могуць быць зварнымі або зборнымі, для такой вытворчасці выкарыстоўваюцца розныя металы, што ж тычыцца формаў, то тут усё залежыць ад ўяўлення майстра. Пра ўсе гэтыя тонкасцях мы і пагаворым далей.

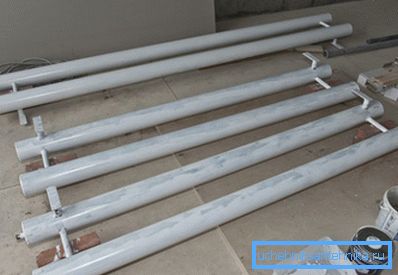

Выраб трубчастых радыятараў сваімі рукамі.

Які метал лепш

Для пачатку адзначым, што канструкцыі падобнага роду могуць прызначацца як для цеплааддачы, выконваючы функцыю радыятараў, так і для плота цяпла, калі трубчасты рэгістр мантуецца непасрэдна ў топачных камеры катла або печы.

Плюс у некаторых мадэлях замест вадкаснага цепланосбіта выкарыстоўваецца разагрэты газ, да прыкладу, радыятарнага Дымоходная труба.

  • Сталёвыя трубы для радыятараў ацяплення заслужана лічацца лідэрамі дадзенага сектара рынку. Вядома, цеплааддача сталі не так высокая, як у алюмінія або медзі, яна схільная карозіі і патрабуе рэгулярнага сыходу. Але гэтыя недахопы з лішкам кампенсуе даступны кошт, а таксама шырокі дыяпазон тыпаў і памераў. Акрамя таго варыць звычайны чорны метал значна прасцей чым каляровы.
  • Нержавеючая сталь для такіх канструкцый выкарыстоўваецца вельмі рэдка. Акрамя таго, што яе кошт, мякка кажучы, далёкая ад бюджэтнай, для паяння нержавейкі ўжываецца аргон зварка, а працаваць з ёй можа далёка не кожны прафесійны зваршчык.

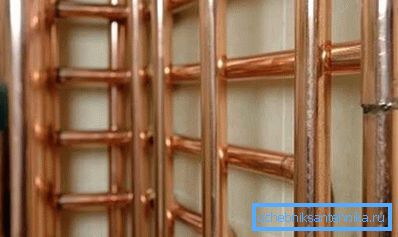

Нержавеючая сталь.

Важна: ацынкаванае жалеза ў дадзеным выпадку выкарыстоўваць проста няма сэнсу. Тонкае цынкавае напыленне ў працэсе зваркі папросту згарае. У выніку і без таго слабы зварной шво, дадаткова дзівіцца карозіяй.

  • Выкарыстанне медных трубчастых рэгістраў апраўдана толькі ў выпадку меднай разводкі па хаце. Цеплааддача медзі ў чатыры разы вышэй, чым у чорных металаў, таму тут можна казаць пра ацяпленне ў трубы без радыятараў, дакладней з мінімальнай колькасцю радыятараў. Але, па-першае, цана на медзь казачна высокая, а па-другое, гэты метал вельмі патрабавальны да ўмоў эксплуатацыі.

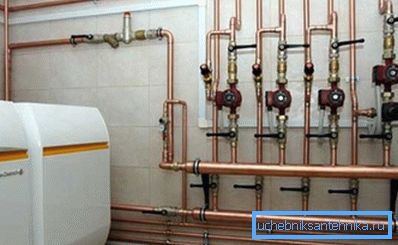

Медны разводка ацяплення.
    1. Медныя сістэмы патрабуюць тонка вычышчанага цепланосбіта, які не мае цвёрдых абразіўных ўкрапванняў.
    2. У такіх сістэмах фурнітура павінна быць меднай або з сумяшчальных металаў, такіх як бронза, нікель, хром або латунь. Прычым алюміній з меддзю катэгарычна забаронена сумяшчаць.
    3. Медныя трубаправоды ў абавязковым парадку патрабуюць якаснага зазямлення, бо існуе небяспека электрахімічнай карозіі.
    4. Медзь матэрыял мяккі, таму сістэма мае патрэбу ў дадатковай абароне, натуральна кажухі і шчыты таксама каштуюць грошай.
    • Чыгунныя радыятарнага трубы ацяплення, паказаныя на фота, у прамысловых будынках і тэхнічных памяшканнях выкарыстоўваюцца дагэтуль. Але вага такой канструкцыі значна вышэй, чым у бытавой чыгуннай батарэі. Улічваючы не эстэтычны выгляд і даволі нізкае ККД, папулярнасцю яны не карыстаюцца.

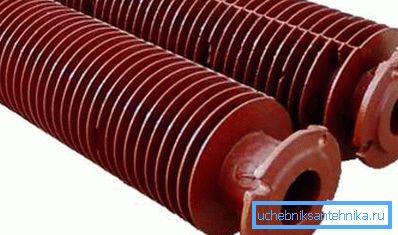

    Трубчастыя чыгунныя батарэі.

    Рада: чыгунныя трубчастыя рэгістры як нельга лепш падыходзяць для ўстаноўкі ў топачную камеру. Аптымальная цеплаёмістасць, нізкая цана і непераборлівасць у дачыненні да цепланосбіта робяць іх лідэрамі дадзенага кірунку.

    Віды і характарыстыкі трубчастых радыятараў

    З усяго вышэй сказанага становіцца зразумелым, што альтэрнатывы сталёвым трубам, у дадзеным выпадку практычна няма. Хоць знешні выгляд у канструкцый, звараных сваімі рукамі вельмі пасрэдны, але для гаража, цяпліцы або дачы яны цалкам падыдуць, плюс інструкцыя па самастойнай зборцы тут не адрозніваецца складанасцю.

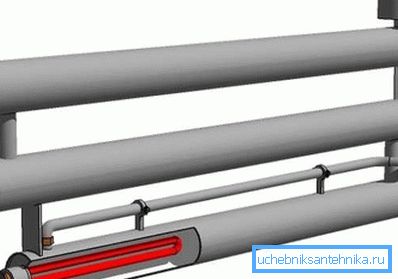

    Схема батарэі з электрычным тэном.

    Віды самаробных трубчастых радыятараў

    Самаробныя канструкцыі такога роду часцяком робяцца змеепадобна або рэгістравых. Канфігурацыя першых закладзена ў назве. Металічная труба выгінаецца ў выглядзе змейкі, пасля чаго да яе прыварваюцца стыкоўныя патрубкі і ў некаторых выпадках, крапежныя планкі.

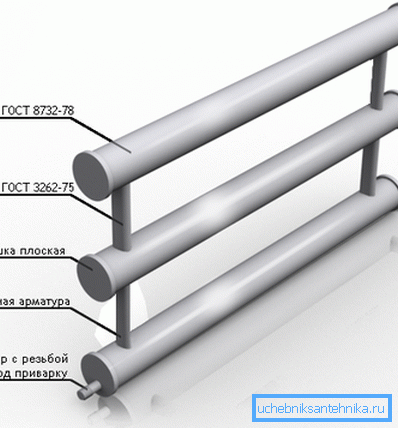

    Нарматывы на выраб рэгістраў.

    Суцэльна-сагнуты радыятар натуральна мае значныя перавагі перад зварнымі канструкцыямі. Але каб сагнуць сталёвую трубу, патрэбен адмысловы трубогиб ці як мінімум газавая гарэлка. Плюс дыяметр трубы, як правіла, не перавышае 50 мм. Таму для больш магутных сістэм прынята выкарыстоўваць рэгістравыя канструкцыі.

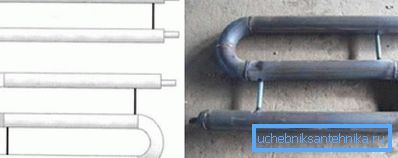

    Класічны змеявік.

    Абмежаванняў на дыяметр тубы для радыятара ў рэгістравай сістэме не існуе. Часцей за ўсё тут выкарыстоўваюцца гладкія круглыя ​​трубы ад 32 да 150 мм у дыяметры.

    Секцыі могуць злучацца двума спосабамі - у нітку або ў выглядзе калонкі. Злучэнне ніткай, па сутнасці, адрозніваецца ад змеявіка толькі наяўнасцю злучальных патрубков. У астатнім, гэта ўсё тая ж паслядоўная змейка.

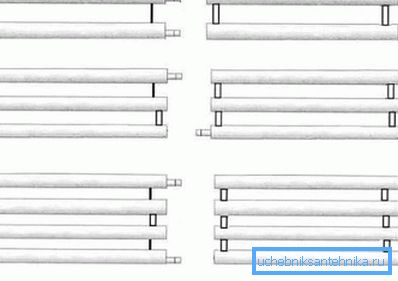

    Спосабы злучэння.

    Трубы ў калонцы злучаюцца паралельна. Гэта значыць, гарызантальна змантаваныя секцыі большага дыяметра, злучаюцца паміж сабой вертыкальнымі парубкі з абодвух бакоў. Гэта збольшага нагадвае стандартны завадскі радыятар, толькі перавернуты набок.

    Такія самаробныя рэгістры можна падключаць як да однотрубной, так і да двухтрубной сістэме. На тэхнічных характарыстыках выгляд сістэмы не адлюстроўваецца. Такія рэгістры, за кошт вялікага дыяметра і мінімальнага гідраўлічнага супраціву лепш за ўсё працуюць у ацяпляльных сістэмах з натуральным токам цепланосбіта.

    Але не варта забываць, што натуральныя сістэмы мантуюцца з ухілам у скрану току вады, парадку 5 мм на 1м пагонны.

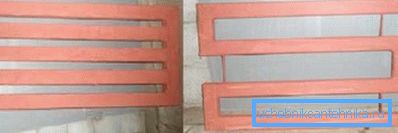

    Вырабы з профільнай трубы.

    Важна: пры наяўнасці зварачнага апарата, балгаркі і іншага дапаможнай прылады, радыятары ацяплення з профільнай трубы сваімі рукамі сабраць таксама проста, як і з круглай. Безумоўна, гідраўлічны супраціў тут будзе некалькі вышэй, але для труб перасекам больш за 50 мм гэтая хібнасць не істотная.

    Як у самаробных, так і ў завадскіх канструкцыях шырока выкарыстоўваюцца вырабы з оребреніем або «апярэннем». У дадзеным выпадку гаворка ідзе пра тое, што на гладкую трубу навараны металічныя палоскі або пласцінкі. За кошт павелічэння плошчы металу, значна ўзрастае цеплааддача. У прыватнасці труба радыятар для камінаў, паказаная на фота, працуе менавіта па такім прынцыпе.

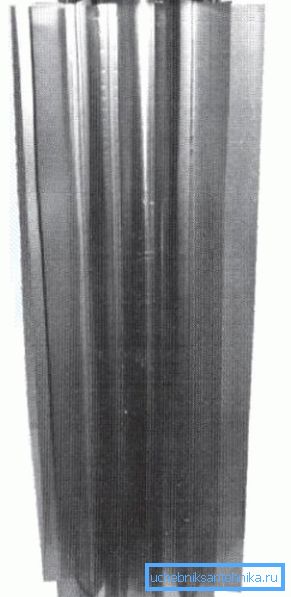

    Оребренной для дымоходной трубы.

    Разлік самаробнага трубчастага радыятара

    У параўнанні з унутраным аб'ёмам цепланосбіта плошчу судакранання радыятара з паветрам невялікая, таму высокай эфектыўнасці ад такіх канструкцый чакаць не варта.

    Праблему можна часткова вырашыць за кошт урэзкі ў сістэму цыркуляцыйнага помпы. Але тут варта быць асцярожнымі, павелічэнне магутнасці помпы непазбежна пацягне за сабой з'яўленне старонніх шумоў.

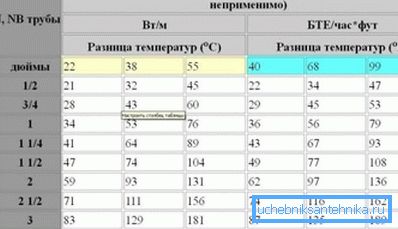

    Характарыстыкі розных відаў сталёвых труб.

    Як ужо згадвалася, дыяметры труб знаходзяцца ў дыяпазоне 32 - 150 мм, гэта абумоўлівае вялікі аб'ём цепланосбіта. З аднаго боку кацёл будзе працаваць у больш мяккім, зберагалым рэжыме. Але разам з тым, энергіі на разгон спатрэбіцца ў разы больш і рэгуляванне тэмпературы пры вялікім аб'ёме вельмі цяжкая.

    Нягледзячы на ​​прастату зборкі самаробных трубчастых радыятараў, тут усё ж ёсць свае абмежаванні. У прыватнасці, для эфектыўнай працы сістэмы нельга занадта блізка размяшчаць трубы. Па правілах, адлегласць паміж секцыямі не павінна быць менш за паўтары радыусаў асноўнай трубы.

    Ўзровень цеплааддачы.

    Па сутнасці такія канструкцыі ўяўляюць сабой вельмі доўгую трубу, сагнутую пэўным чынам для таго каб зрабіць сістэму больш кампактнай. Для разліку колькасці самаробных сталёвых радыятараў выкарыстоўваюцца тыя ж параметры, што і для звычайнай сталёвай трубы. У табліцы прыведзены асераднёныя дадзеныя, арыентаваныя на сярэднюю паласу нашай радзімы.

    Але калі патрэбных табліц пад рукой не аказалася можна пайсці іншым шляхам. Для прыблізных разлікаў спецыялісты, як правіла, выкарыстоўваюць не складаную формулу. Адзінае, што вам неабходна будзе ўзяць з табліц, гэта каэфіцыент цеплааддачы матэрыялу. Усе астатнія дадзеныя можна атрымаць на месцы.

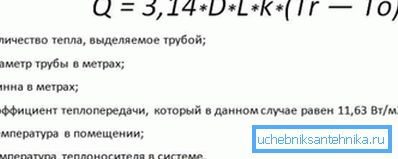

    Разлік колькасці цяпла.

    Плюсы і мінусы сталёвых самаробных канструкцый

    • Ці ледзь не самым галоўным плюсам лічыцца нізкая сабекошт такой батарэі. Але гэта адпавядае праўдзе, толькі калі для вас зварка не праблема і ўсё сапраўды будзе рабіцца самастойна. Калі аплачваць працу зваршчыка, то кошт такога радыятара можа раўняцца кошту недарагога алюмініевага вырабы з Кітая.
    • Такія батарэі, па большай частцы вылучаюць прамяністую цеплавую энергію, дзякуючы чаму не выпальваецца кісларод.
    Падключэнне рэгістра.
    • Даглядаць за аб'ёмнымі гладкімі паверхнямі нашмат лягчэй, чым за сучаснымі рыфленымі батарэямі.
    • Сталь лёгка вытрымлівае любы працоўны ціск і не баіцца гідраўдараў.
    • Сталёвыя самаробныя батарэі аднолькава добра працуюць як у сістэме з прымусовай, так і з натуральнай цыркуляцыяй цепланосбіта.

    Мінусы такіх канструкцый мы збольшага выклалі вышэй. У прыватнасці сталь схільная карозіі, такія батарэі трэба фарбаваць тэрмаўстойлівымі фарбамі, дызайн вельмі пасрэдны і, нарэшце, цеплааддача пакідае жадаць лепшага.

    Арыгінальны змеявік з металічнай гофры.

    На відэа ў гэтым артыкуле дадзены матэрыялы па гэтай тэме.

    выснову

    Вырашаць што лепш для ацяплення трубы або радыятары, варта ў залежнасці ад канкрэтных умоў і выгляду памяшкання. Бо дарагое чыгуннае ліццё будзе таксама недарэчна выглядаць у дачнай цяпліцы, як сталёвы самаробны змеявік у раскошнай ваннай.

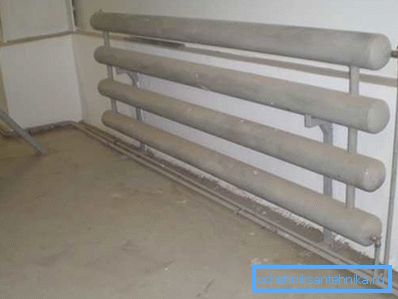

    Батарэя ў вытворчым памяшканні.
