Цагляная печ з вадзяным ацяпленнем у доме

Пытанні ацяплення жылля заўсёды цікавілі нашых суайчыннікаў, бо гэта ці ледзь не асноватворны фактар ​​камфорту. Вядома на рынку цяпер мноства разнастайных прапаноў, але электрокотлы не кожнаму па кішэні, а газ не ўсюды ёсць. На такім фоне цагляная печ з вадзяным ацяпленнем сваімі рукамі складзеная з'яўляецца аптымальным рашэннем.

Асаблівасці цагляных печаў

Усе віды канструкцый падобнага плану вядомыя ўжо некалькі сотняў гадоў і даўно даказалі сваю надзейнасць. Але аддаючы перавагу такому ацяплення трэба ўзважыць усе за і супраць.

Чым добры такі варыянт

• Калі спрабаваць абагрэць хату пры дапамозе звычайнай печы, якая працуе на цвёрдым паліве, то ў сярэднім 1м? канструкцыі здольны абагрэць 30м? плошчы стандартнага дома з столямі да 3м. Адпаведна атрымліваецца, чым больш дом, тым больш трэба будаваць печ. Сістэма ж якая мае убудаваныя вадзяныя рэгістры выпрацоўвае ў 2,5 разы больш цяпла і пры гэтым можа мець дастаткова сціплыя памеры.
• Калі інструкцыя па ўкладцы канструкцый была выканана ў адпаведнасці з усімі патрабаваннямі, то печ будзе служыць верай і праўдай не адзін дзясятак гадоў. Прафілактычны агляд і касметычны рамонт пад сілу любому гаспадару, у адрозненне ад варыянту з цвёрдапаліўным катлом.

• На дадзены момант існуе некалькі распаўсюджаных праектаў, калі руская печ не для кожнага памяшкання падыдзе, плюс яе мантаж патрабуе высокай кваліфікацыі, то шведскія або галандскія цагляныя печы з вадзяным ацяпленнем сваімі рукамі, пры вялікім жаданні, скласці можна.

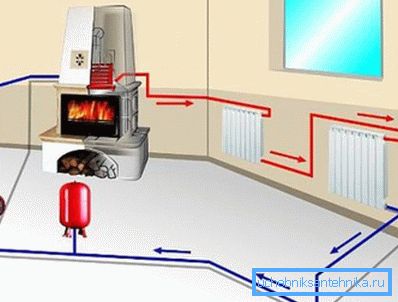

• Яшчэ адным станоўчым момантам такога ацяплення з'яўляецца тое, што ў дадзеным выпадку зусім не абавязкова будаваць складаныя шматканальныя канструкцыі, елі пытанне аб наяўнасці смажыльнай паверхні не варта, то такую ​​сістэму можна змантаваць на аснове звычайнага каміна.

Важна: калі максімальную ККД традыцыйнай цаглянай канструкцыі не перавышае 50%, то пры выкарыстанні добрых рэгістраў, пісьменнай трубавай разводкі і ўрэзанага ў сістэму цыркуляцыйнага помпы для ацяплення, ККД можа даходзіць да 85%, што цалкам супастаўна з сучаснымі цвёрдапаліўнага катла.

• Не апошнюю ролю адыгрывае цана на будматэрыялы і паліва. Саму канструкцыю можна скласці з матэрыялу засталася пасля будаўніцтва дома. Што ж тычыцца паліва, то дровы, каменны вугаль або брыкеты не адносяцца да зааблочна дарагім відах і цалкам даступныя практычна ўсім.

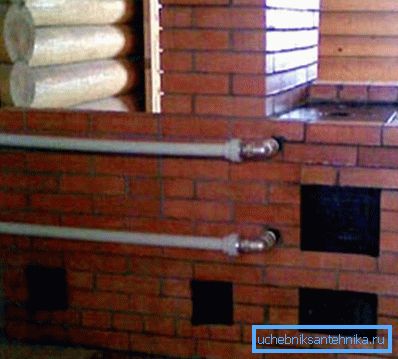

• Большасць канструкцый абсталюецца смажыльнай паверхняй і духоўкай, што дазваляе паралельна рыхтаваць ежу.

заганы сістэмы

• Каб запусціць сістэму на праектную магутнасць спатрэбіцца час, у адрозненне ад электрычных агрэгатаў, на разагрэў цагляных сцен канструкцыі і цепланосбіта ў трубавай разводцы сыдзе не менш за паўгадзіны.

• Калі параўноўваць з цвёрдапаліўных катламі супастаўнай магутнасці, то габарыты такіх канструкцый будуць нашмат больш. Плюс ўсталёўваць іх трэба, як правіла, у цэнтры жылля, што забірае досыць шмат карыснай плошчы.
• Любая цвёрдапаліўная ацяпляльная сістэма правакуе адукацыю досыць вялікай колькасці пылу. Як вы не старайцеся, але прыбіраць у памяшканні, дзе ўсталяваная цагляная печ трэба будзе нашмат часцей.
• Усе канструкцыі падобнага плану ставяцца да аб'ектаў падвышанай пажарнай небяспекі. Працаваць у аўтаномным рэжыме яны не могуць. Акрамя верагоднасці ўзнікнення пажару, існуе яшчэ небяспека распаўсюджвання угарнага газу пры няправільнай эксплуатацыі або закіпання цепланосбіта ў сістэме, што таксама багата непрыемнымі наступствамі.

Парады па ўладкаванні сістэмы

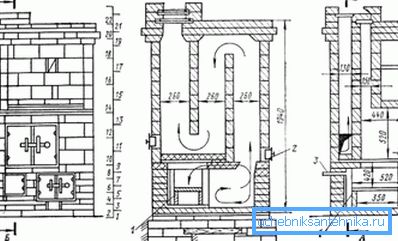

Па сваёй сутнасці падобныя канструкцыі з'яўляюцца прабацькамі сучасных цвёрдапаліўных катлоў. Але ў адрозненне ад іх цеплааддача ажыццяўляецца не толькі з дапамогай трубавай разводкі і сістэмы радыятараў, але яшчэ і ад самой печы.

Плюс цагляныя печы з вадзяным ацяпленнем сваімі рукамі змантаваць нашмат прасцей і танней, чым ўсталяваць цвёрдапаліўны кацёл.

Некалькі слоў аб рэгістры

Металічны рэгістр можна без перабольшання лічыць сэрцам ўсёй ацяпляльнай сістэмы. Дадзеная канструкцыя усталёўваецца непасрэдна ў самой топцы і адказвае за ўзровень нагрэву цепланосбіта.

Самым простым і даступным варыянтам лічыцца ўстаноўка прастакутнага металічнага бака непасрэдна ў топку. Робіцца такой бак з гарачатрывалай сталі, таўшчынёй ад 3 мм і больш, часцей за ўсё з нержавейкі.

Для абагрэву дому ў 200м? дастаткова бака доўгай 750 мм, шырынёй 500 мм і вышынёй 300 мм. Выснова робіцца зверху канструкцыі, обратку ўразаецца ў ніжнюю частка бака.

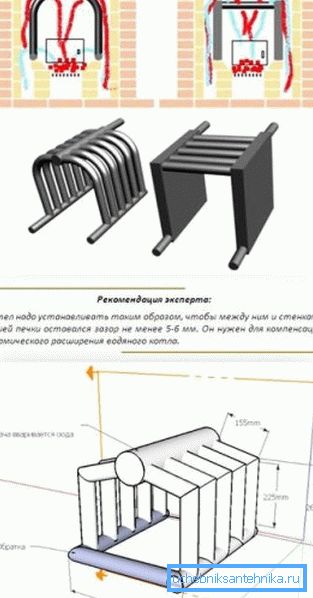

Больш функцыянальнымі лічацца рэгістры, звараныя з нержавеючай трубы з таўшчынёй сценкі не менш за 3 мм. Плошчу нагрэву ў дадзеным выпадку павялічваецца ў разы, адсюль і эфектыўнасць сістэмы атрымліваецца несувымерна вышэй.

Савет: на рынку цяпер не складана знайсці чыгунныя рэгістры, на думку большасці спецыялістаў, яны з'яўляюцца самым аптымальным варыянтам. Па-першае, чыгун мала схільны карозіі, практычна не прагарае і галоўнае, дадзены матэрыял лічыцца самым лепшым акумулятарам цяпла.

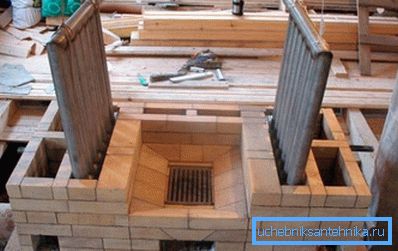

Падчас мантажу варта звярнуць увагу на месца размяшчэння рэгістра. Чым больш будзе кантакт з агнём, тым вышэй прадукцыйнасць.

Але разам з тым, па-за залежнасці ад канфігурацыі бака, паміж ім і сценкамі печы павінен быць кампенсацыйны зазор не меней 5 мм. У адваротным выпадку, падчас нагрэву метал пачне пашырацца і сценкі топкі патрэскаюцца.

мембранны бак

Ўмантаваць у топку рэгістр гэта толькі частка справы, не менш важна правільна ўладкаваць трубавую разводку. Любая ацяпляльная сістэма, пабудаваная па такім прынцыпе, павінна быць абсталявана пашыральным або мембранным бакам. Як правіла, ён усталёўваецца на трубе обратку, але гэта не прынцыпова, некаторыя майстры аддаюць перавагу яго мантаваць у самым высокім пункце сістэмы.

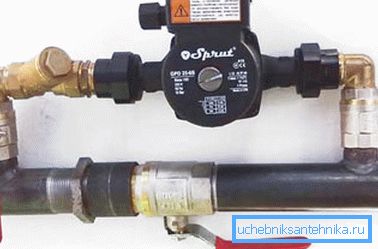

У сістэме з натуральнай цыркуляцыяй цепланосбіта яго функцыю выконвае звычайная металічная ёмістасць. Але цяпер, у большасці выпадкаў, гаспадары аддаюць перавагу ўсталёўваць цыркуляцыйныя помпы. У такую ​​сістэму пажадана мантаваць сапраўдны мембранны бак.

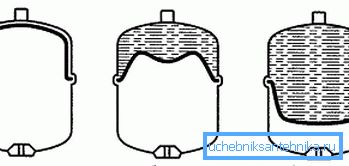

Апарат уяўляе сабой герметычную металічную ёмістасць, у верхняй частцы якой знаходзіцца клапан. Праз клапан нагнятаецца паветра, ствараючы залішні ціск у сістэме. Пры павышэнні тэмпературы, прапарцыйна пашыраецца цепланосбіт, выціскаючы лішкі ў мембранны бак. У працэсе астывання, паветра які цісне на мембрану, кампенсуе перапад ціску ў сістэме.

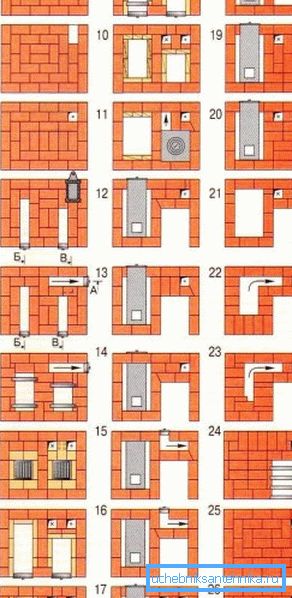

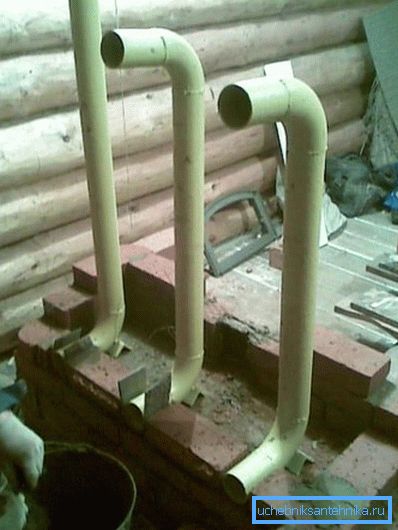

Некаторыя моманты мура печы

Як згадвалася раней, цагляныя печы з вадзяным ацяпленнем сваімі рукамі скласці можна, але калі вы не ўпэўненыя ў сваіх сілах ўсё ж лепш запрасіць спецыяліста.

Хоць у любым выпадку, існуюць агульныя правілы, якія парушаць ня пажадана.

• Усе цагляныя печы кладуцца з полнотелого чырвонай цэглы. Пустотелый цагліна не пажадана выкарыстоўваць нават для абліцоўвання. Справа ў тым, што пустотелые блокі з'яўляюцца цеплаізалятарам, а ў дадзеным выпадку гэта можа толькі нашкодзіць.
• Калі мяркуецца тапіць дровамі, то топку можна скласці з звычайнага абпаленай цэглы. Але калі існуе верагоднасць выкарыстання коксу або каменнага вугалю высокіх марак, напрыклад антрацыта, то мы б параілі скласці топку з адмысловага шамотного цэглы, які ідзе на будаўніцтва даменных печаў.
• Не трэба эканоміць на таўшчыні сценак, акрамя вагі самой печы, сюды яшчэ дадасца нагрузка ад рэгістраў.
• І яшчэ, любое камяніца мае патрэбу ў надзейным падмурку, што тычыцца печаў, то тут падмурак павінен закладвацца асобна і ні ў якім разе не кантактаваць з агульным падмуркам хаты, мінімальная адлегласць паміж імі павінна складаць 50 - 100 мм.

На відэа паказаны некаторыя тонкасці мантажу сістэмы.

выснову

У дадзеным выпадку мы вялі размову пра ацяпленне дома. Але не лішнім будзе заўважыць, што калі ў сістэму паралельна ўрэзаць металічную ёмістасць для вады, то яна будзе выконваць ролю пасіўнага бойлера, у выніку чаго ў доме яшчэ з'явіцца гарачая вада для бытавых патрэб.
