Цеплааддача радыятараў ацяплення: прыблізны падлік і разлік

Задача любога радыятара заключаецца ў эфектыўным абаграванні памяшкання. Таму адным з самых важных параметраў гэтых прыбораў з'яўляецца цеплааддача, ад якой як раз і залежыць тое, наколькі якасна радыятар будзе спраўляцца з пастаўленай задачай. Ніжэй мы разгледзім, якія фактары ўплываюць на гэты параметр, якая цеплааддача ў розных тыпаў радыятараў ацяплення і як яе вылічыць.

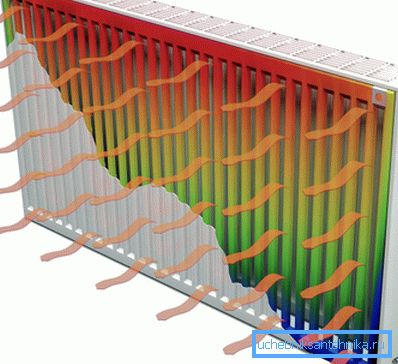

Схема прамой цеплааддачы батарэі

Што такое цеплааддача

Такім чынам, цеплааддачай называюць паказчык, які пазначае колькасць цяпла, якое перадае прыбор за пэўны прамежак часу. Часцяком гэта параметр яшчэ называюць цеплавой магутнасцю, магутнасцю радыятара альбо цеплавым струменем. Вымяраецца ён у Ват, скарочана - Аўт.

Праўда, у некаторых крыніцах дадзены параметр мераю ў калорыях у гадзіну - 1 Вт адпавядае 859,8 кал / г. Аднак, такое вымярэнне сустракаецца рэдка.

Варта адзначыць, што цеплаперадача ад батарэі ажыццяўляецца трыма працэсамі:

  • цеплаабменных;
  • канвекцыяй;
  • Выпраменьваннем.

Кожная батарэя пераносіць цяпло усімі трыма спосабамі, але ў розных ацяпляльных прыбораў суадносіны рознае. Па сутнасці, радыятарамі называюцца толькі тыя прылады, у якіх шляхам прамога выпраменьвання перадаецца не менш за 25 працэнтаў цяпла. Аднак, гэты тэрмін атрымаў больш шырокае значэнне, у выніку чаго ён выкарыстоўваецца і для канвекцыйных прыбораў.

Схема варыянтаў цеплааддачы

Разлік цеплааддачы

Пры ўладкаванні сістэмы ацяплення сваімі рукамі увагі заслугоўвае разлік неабходнай магутнасці прыбораў. Ад гэтага залежыць выбар і іх колькасць. З аднаго боку кожны гаспадар імкнецца зэканоміць, таму не мае сэнсу набываць лішнія батарэі, але з іншага - калі іх будзе недастаткова, то не атрымаецца падтрымліваць у жыллё камфортную тэмпературу.

Існуе два метаду як разлічыць цеплааддачу радыятара, неабходную для абагрэву памяшкання:

  • Прыблізны разлік, які ажыццяўляецца зыходзячы з таго, што на 10 квадратных метраў памяшкання, які мае адно акно і адну вонкавую сцяну, патрабуецца адзін кілават магутнасці. Калі ж памяшканне валодае двума вонкавымі сценамі, то для яго абагравання патрабуецца 1,3 кВт.
  • Разлік па формуле - гэта больш складаны спосаб, але ў той жа час дазваляе атрымаць больш дакладнае значэнне.

Ніжэй падрабязней азнаёмімся з кожным з гэтых метадаў.

Схема залежнасці магутнасці батарэй ад колькасці секцый і тэмпературы цепланосбіта

прыблізны разлік

Каб выканаць разлік цеплааддачы радыятара батарэй ацяплення, неабходны для абагрэву пакоя, трэба ведаць наступныя параметры:

  • Тып батарэі;
  • Яе памер;
  • Параметры памяшкання.

Ніжэй прыведзена табліца цеплааддачы радыятараў ацяплення, выкананых з розных матэрыялаў:

тып Эфектыўнасць адной секцыі пры тэмпературы цепланосбіта ў 80 градусаў
чыгунныя 125-160 Вт
алюмініевыя 200 Вт
біметалічныя 204 Вт

Звярніце ўвагу! На эфектыўнасць батарэй ацяплення ўплывае спосаб іх падключэння. Найбольш эфектыўным лічыцца аднабаковы падлучэнне, пры якім цепланосбіт падаецца зверху, а обратку выходзіць знізу. Для прыбораў з вялікай колькасцю секцый больш эфектыўным з'яўляецца дыяганальнае падлучэнне.

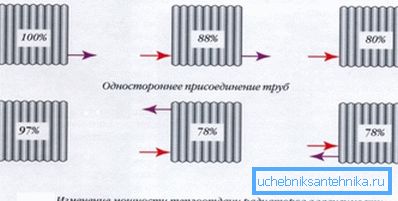

Схема залежнасці эфектыўнасці батарэй ад спосабу іх падлучэння

Да прыкладу, памяшканне мае плошчу 18 метраў квадратных, і ў ім плануецца ўсталяваць чыгунныя батарэі. Так як цеплааддача радыятара 160 Вт на адну секцыю, у нашым выпадку спатрэбіцца - (18: 150) x100 = 11,25 ~ 12 секцый.

Звярніце ўвагу! У продажы можна сустрэць сталёвыя суцэльныя панэлі. Каб разлічыць іх неабходную магутнасць спатрэбіцца табліца цеплааддачы сталёвых радыятараў ацяплення, якую звычайна падаюць іх вытворцы.

Разлік па формуле

Каб атрымаць шуканае значэнне, неабходна скарыстацца наступнай формулай - P = Sxhx41, дзе:

  • P - шуканае значэнне.
  • h - Вышыня памяшкання.
  • S - яго плошча.
  • 41 - з'яўляецца нарматыўным паказчыкам мінімальнай магутнасці на кубічны метр аб'ёму.

Атрыманае значэнне варта падзяліць на намінальны магутнасць секцыі, каб даведацца неабходнае іх колькасць.

Савет! Калі ў выніку разлікаў атрымалася дробавую лік, акругляць яго трэба ў большы бок, так як недахоп магутнасці значна больш адаб'ецца на камфорце памяшкання, чым яго лішак.

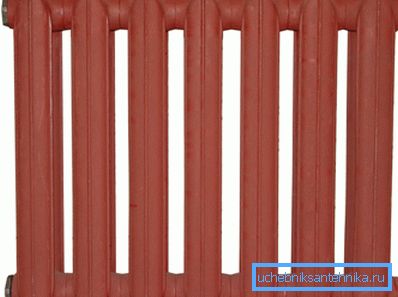

чыгунная батарэя

Асаблівасці прыбораў розных тыпаў

Як мы высветлілі, характарыстыкі цеплааддачы радыятараў ацяплення шмат у чым залежаць ад матэрыялаў, з якіх яны выкананы.

Ніжэй падрабязней азнаёмімся з асаблівасцямі цеплаперадачы батарэй рознага тыпу:

  • чыгунныя - адрозніваюцца найбольш нізкай эфектыўнасцю. Прычым дадзены параметр шмат у чым залежыць ад межосевого прасторы. З гэтым і звязаны вялікі яго разбег - ад 120 да 160 Вт. Абмен цяплом у асноўным адбываецца за кошт прамога выпраменьвання і толькі 20 працэнтаў прыпадае на канвекцыю.

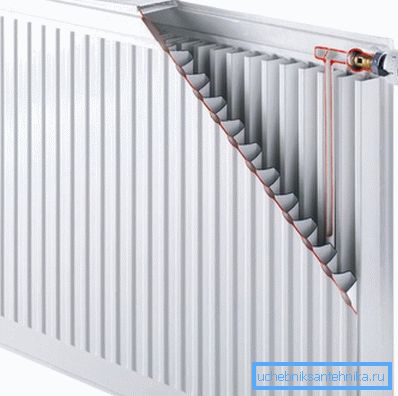

Прылада сталёвы панэлі
  • панэльныя - цеплааддача сталёвых радыятараў ненашмат вышэй, чым у чыгунных, аднак, для паляпшэння цеплаабмену канструкцыю выконваюць з некалькіх панэляў, паміж якімі размяшчаюцца рэбры. Такім чынам, значна павялічваецца доля канвекцыйным перадачы цяпла.
  • алюмініевыя - эфектыўнасць істотна вышэй, чым у двух папярэдніх тыпаў прыбораў, аднак, вобласць прымянення такіх батарэй абмежаваная. Справа ў тым, што яны не разлічаны на высокі ціск, якое ёсць у цэнтралізаваных сістэмах, а таксама прызначаныя для працы выключна на вычышчаным цепланосбіта.

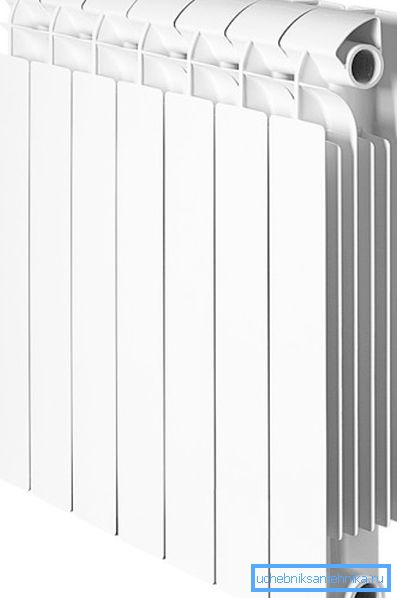

На фота - біметалічны прыбор
  • біметалічныя - па эфектыўнасці нават нязначна пераўзыходзяць алюмініевыя прыборы, і пры гэтым з'яўляюцца больш трывалымі, што дазваляе выкарыстоўваць іх у цэнтралізаваных сістэмах. Вядома, і кошт гэтых прылад найбольш высокая, але, за кошт высокай магутнасці, можна ўсталяваць радыятары з меншай колькасцю секцый, чым трохі зэканоміць.

Звярніце ўвагу! Каб радыятар працаваў на поўную магутнасць, ён павінен быць правільна ўсталяваны - без нахілаў і на пэўным адлегласці ад сцяны, як таго патрабуе інструкцыя. Таксама павялічыць эфектыўнасць дапаможа выкарыстанне адлюстроўвае пенофола, замацаванага на сцяне.

Вось, мабыць, і ўсе найбольш важныя моманты, якія варта ведаць пра цеплавым струмені батарэй ацяплення, каб правільна разлічыць сістэму абагравання і не памыліцца з іх выбарам.

выснову

Цеплавая магутнасць радыятараў з'яўляецца адной з найважнейшых іх характарыстык. Таму на яе аснове выконваецца разлік ацяпляльнай сістэмы жылля, без якога немагчыма забяспечыць яго камфортны абаграванне ў зімовы час.

Азнаёміцца ​​з дадатковай карыснай інфармацыяй па агучанай тэме вы можаце з відэа ў гэтым артыкуле.
