Цвёрдапаліўныя катлы ачаг: агляд мадэляў і прынцып іх працы

Абаграванне дома можна праводзіць рознымі спосабамі, але найбольш распаўсюджаныя цяпер радыятарнага контуры і сістэмы вадзянога цёплай падлогі. І ў адным і ў другім выпадку выдатна падыходзяць газавыя і цвёрдапаліўныя катлы ачагу. Вядома, ёсць і іншыя маркі катлоў, а таксама іншыя віды паліва, напрыклад, салярый або электрычнасць.

Але мы не зможам звярнуць увагу на ўсе адразу, таму, нашай мэтай у дадзеным артыкуле з'яўляецца толькі адзін вытворца. Але мы не толькі произведём кароткі агляд мадэляў, але і раскажам пра прынцып іх працы, а таксама прадэманструем вам кароткі відэа ролік.

Прынцып працы

цвёрдае паліва

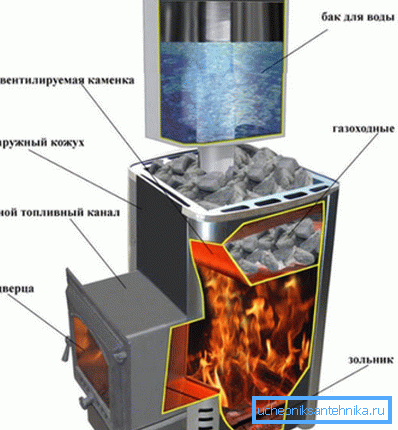

• Цвёрдапаліўныя агрэгаты досыць шырока распаўсюджаны ў Расіі і выкарыстоўваюцца не толькі для абагравання дамоў, але таксама з поспехам выкарыстоўваюцца ў парных лазнях. Прылада традыцыйнага прыбора досыць проста - над паліўным аддзяленнем мантуецца цеплаабменнік, які можа быць альбо ў выглядзе бака, альбо ў выглядзе сазлучаных паміж сабой трубак. Інтэнсіўнасць гарэння можа рэгулявацца проста - дзверцамі топкі і зольніка, але ў апошніх мадэлях прадугледжана цэлая сістэма засавак, якія рэгулююць патокі паветра.

• Зусім па-іншаму працуе газогенераторные мадэль, якая працуе па прынцыпе пиролизного гарэння, гэта значыць, паліва ў агрэгаце спальваецца практычна без астатку, што істотна павышае яго ККД. Так, у топачным аддзяленні дровы ці вугаль загараюцца, пасля чаго часткова перакрываецца доступ кіслароду, што выклікае багатае задымленне (піроліз) і гэтыя прадукты згарання трапляюць у другую камеру дожига, куды па спецыяльным каналу падводзіцца гарачае паветра стымулюючы гарэнне. Вядома, кошт такіх мадэляў значна вышэй, але выдатак паліва атрымліваецца ў 3-4 разы ніжэй, да таго ж павялічваецца ККД, так што эканомія відавочная.

газ

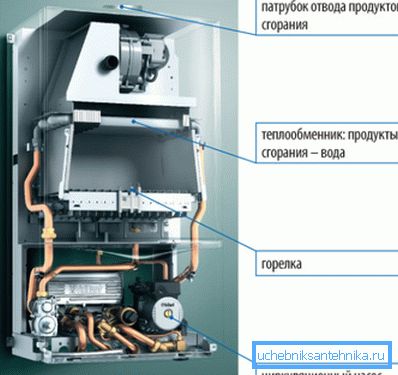

• Газавыя катлы канвекцыйнага тыпу, якія таксама называюць традыцыйнымі, працуюць па прынцыпе нагрэву цеплаабменніка полымем гарэлкі і прамога прымусовага адводу газаў з камеры згарання. Для найбольш працяглага выкарыстання інструкцыя па эксплуатацыі рэкамендуе прытрымлівацца аптымальнага тэмпературнага рэжыму ў межах 60-80? C - гэта важна, так як кропка адукацыі кандэнсату 55-57? C і пры яго ссядання на цеплаабменнік сценкі металу падвяргаюцца разбурэння з-за наяўнасці там кіслот.

Заўвага. Самі цеплаабменнікі часцей за ўсё робяць з цеплатрывалых сталі, але ёсць таксама варыянты з чыгуну і алюмінія, да таго ж яны могуць быць паасобнымі і битермическими (труба ў трубе).

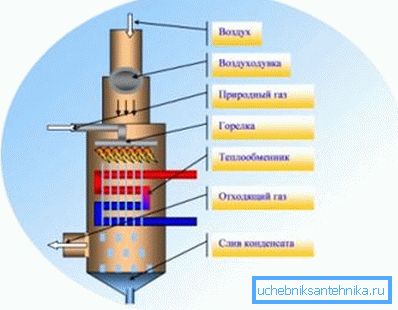

• Кандэнсацыйныя газавыя катлы, якія гэтак жа завуць нізкатэмпературнымі, працуюць па некалькі іншым прынцыпе - там гарачае паветра з камеры згарання ня адводзіцца на вуліцу, а выкарыстоўваецца для другаснага абагрэву цеплаабменніка. Пры дасягненні крытычнай кропкі кандэнсату (55-57? C) кіслотная вільгаць папросту выпадае ў асадак, адкуль адводзіцца па спецыяльным канале праз фільтры - гэта дазваляе эксплуатаваць агрэгат пры аптымальнай тэмпературы 30-50? C. Праца ў такім рэжыме вельмі зручная для сістэм цёплай падлогі і падымае ККД установак да 108-111%!

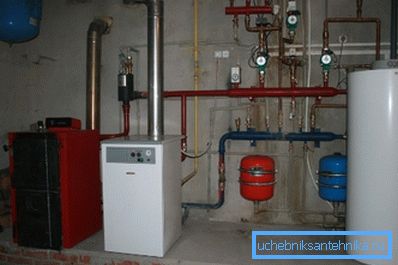

Рэкамендацыя. Для змешанага контуру ацяплення (радыятары - цёплая падлога) больш выгадна выкарыстоўваць традыцыйныя мадэлі канвекцыйнага тыпу з урэзаным ў сістэму трёхходовым клапанам, так як пастаянны рэжым працы агрэгата ў такіх выпадках значна бліжэй да планцы 60-80? C.

некаторыя мадэлі

Мадыфікацыя АКТВ-12 падлогавага тыпу мае адпаведную магутнасць, згодна з лічбавага значэння на маркіроўцы -12кВт, а ў якасці паліва тут рэкамендуецца выкарыстоўваць каменны вугаль, антрацыт і дровы. Аб'ём вады ў рэзервуары тут складае 35л, працоўны ціск 2 бара, цеплаабменнік зроблены з гарачатрывалай сталі, адпрацаваныя газы адводзяцца праз комін, ККД пры гарэнні каменнага вугалю не менш за 65%.

Зручнасць дадзенай мадэлі складаецца ў наяўнасці варачнай пліты, а яе агульныя габарыты (вышыня / шырыня / глыбіня) составляют740x450x760 мм адпаведна, пры агульнай масе 95 кг.

Газогенераторные (пиролизная) цвёрдапаліўная сістэма ацяплення ачагоў выконваецца з ліставай сталі 6 мм таўшчынёй і сталёвых труб, якія парадкуюцца (сістэмна размяркоўваюць) рух газаў і іх догорание. Дзякуючы гэтаму ККД агрэгатаў падобнага тыпу складае 89%.

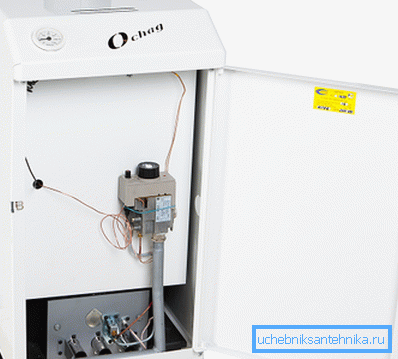

Канвекцыйныя газавыя катлы ацяплення агмені могуць быць, як одноконтурный, так і двухконтурные і гэта адрозненне адзначана ў маркіроўцы, гэта значыць, абрэвіятура КСГВ азначае наяўнасць двух контураў, а КСГ - аднаго, ёсць тры ступені абароны. Намінальная рабочая магутнасць для розных мадыфікацый можа быць 7, 10, 12,5, 16, 20 і 25 кВт, і разлічана на абаграванне плошчы 70, 100, 125, 160, 200 і 250м² адпаведна.

Заўвага. У цяперашні час вытворчае аб'яднанне не вырабляе газавых катлоў гэтай маркі кандэнсацыйнага тыпу.

заключэнне

Мантаж якога-небудзь цвёрдапаліўнага або газавага бытавога катла для сістэмы ацяплення сваімі рукамі цалкам магчымы, але для гэтага трэба разбірацца ў ацяпляльных сістэмах, інакш вы проста не зможаце зрабіць правільнае падлучэнне агрэгата. Акрамя таго, у выпадку з газавымі мадэлямі, вам абавязкова трэба запрасіць спецыяліста з ліцэнзіяй для агляду і афіцыйнага пуску - гэта дазволіць адлічваць гарантыйны тэрмін менавіта з гэтага часу.
