Цвёрдапаліўныя катлы: як абраць кліматычнае абсталяванне для
Ацяпляльныя прылады, якія працуюць на дровах або каменным вугле, вядомыя ўжо больш за 100 гадоў. А іх прабацька - печ - і таго даўжэй. Але і ў цяперашні час цвёрдапаліўныя катлы ацяплення шырока выкарыстоўваюцца для канструявання кліматычных сетак прыватных жылля пры адсутнасці магчымасці правесці газ або нежаданні важдацца з падключэннем трохфазнага электрычнасці.
Прынцып дзеяння прылады
Любы цвёрдапаліўны кацёл складаецца з некалькіх асноўных блокаў, якія адрозніваюцца толькі варыянтамі іх выканання:
- топкі, у якой адбываецца спальвання абранага віду паліва;
- сістэмы падачы і выдалення цепланосбіта, якая неабходна для перадачы цяпла ад спаленых дроў або вугалю выбраным цепланосбіта (вадзе або антыфрызу);
- сістэмы выдалення прадуктаў згарання, дзякуючы якой дым і шкодныя для чалавека рэчывы выводзяцца вонкі;
- кантрольныя сістэмы, якія рэгулююць рэжымы працы катла ў залежнасці ад знешніх умоў і якія прадухіляюць паломку ацяпляльніка з-за парушэнні парадку яго эксплуатацыі.
Спальвалі ў топцы паліва вылучае цяпло і награвае сценкі камеры згарання. З адваротнага яе боку ўсталяваныя цеплаабменнікі, па якіх цыркулюе вадкасць. Пасля нагрэву гарачая вада накіроўваецца па трубах да радыятараў ацяплення, дзе і адбываецца абмен цеплавой энергіяй паміж ёю і паветрам ў пакоі. Такая сцісла схема працы вадзянога ацяплення.
Мэтазгодна выбіраць катлы, цеплаабменнік якіх зроблены з тоўстага металу. Таўшчыня вадзянога пласта ў ім павінна перавышаць 3-5 см. У адваротным выпадку пры недастатковай хуткасці цыркуляцыі цепланосбіта па трубаправодах магчыма закіпання вады ў катле (асабліва калі ў якасці паліва выкарыстоўваецца кокс вугаль).
Пазбегнуць гэтага дапаможа цыркуляцыйны помпа, які паскарае ток вадкасці ў залежнасці ад каманд з электроннага кантролера цвёрдапаліўнага катла.

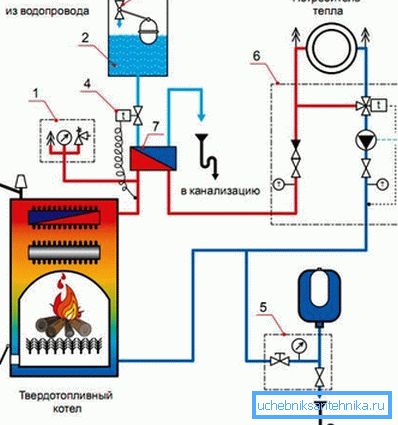

Таксама для папярэджання аварый некаторыя Ацяпляльнікі абсталююцца адмысловым астуджальным контурам. Гэта адмысловы змеявік, злучаны з вадаправодам халоднага водазабеспячэння. Як толькі тэмпература перавышае дапушчальны ўзровень, запорная арматура адчыняецца і халодная вада паніжае тэмпературу празмерна разогревшегося металу.
Калі ў вас няма магчымасці падключыць кацёл да цэнтральнага вадаправода (што нярэдка бывае ў сельскай мясцовасці), то неабходна ўсталяваць у кацельні спецыяльную ёмістасць, у якой будзе захоўвацца дастатковы для астуджэння абсталявання аб'ём халоднай вады.
класіфікацыя абсталявання

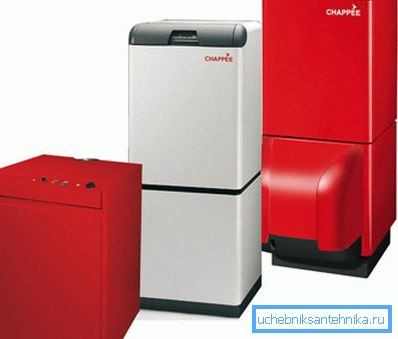

Катлы ацяплення на цвёрдым паліве вырабляюцца ў многіх краінах свету. І кожны вытворца (Висман, Купер, Каракал, ЯИК і гэтак далей) стараецца выпусціць на рынак абсталяванне, якое адрозніваецца ад вырабаў канкурэнтаў. У выніку на выбар спажыўцу прадстаўлены настолькі шырокі асартымент нагревателей, што разабрацца ў іх неспрактыкаванаму чалавеку даволі праблематычна.
Каб пасля куплі не пашкадаваць аб зробленым выбары, варта старанна разабрацца, якія бываюць цвёрдапаліўныя ацяпляльныя катлы, чым адрозніваюцца паміж сабой расійскія, украінскія і нямецкія агрэгаты, чаму больш выгадна купляць газогенераторные мадэлі, хоць іх кошт нашмат вышэй і гэтак далей.
Для выгоды выкладу размяркуем існуючыя ацяпляльныя катлы на цвёрдым паліве па групах у залежнасці ад тых ці іншых крытэрыяў класіфікацыі.
матэрыял цеплаабменніка
Гэта адзін з галоўных параметраў, па якіх варта выбіраць ацяпляльнае прылада для індывідуальнага выкарыстання.
Існуе дзве асноўныя разнавіднасці.

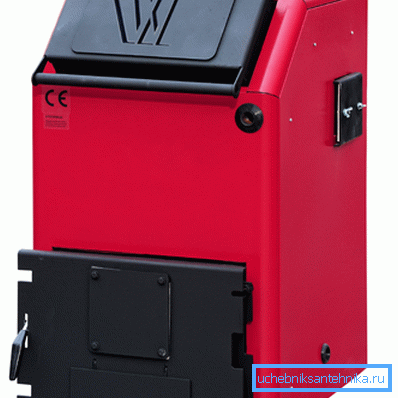

- Цвёрдапаліўны кацёл ацяплення са сталёвым цеплаабменнікам. У якасці прыкладу такога абсталявання можна прывесці расійскі добраахвотаў (Барнаул), польскі SAS або аўстрыйскі
Сталёвыя катлы адрозніваюцца нізкай коштам, невялікай вагай, але і абмежаваным тэрмінам службы. Пераважна гэта прылады малой магутнасці, якія выкарыстоўваюцца для індывідуальных патрэб.
Яркі прадстаўнік - Zota-MIX. Гэтая мадэль узначальвае рэйтынг цвёрдапаліўных катлоў, якія выкарыстоўваюцца для ўладкавання невялікіх аўтаномных сетак ацяплення на камбінаваным паліве.
Звярніце ўвагу! Найпростыя катлы з сталі, якія працуюць на цвёрдым паліве, можна вырабіць і сваімі рукамі. Іх чарцяжы і інструкцыя па вырабе ні для каго не з'яўляюцца сакрэтам. Неабходна толькі валодаць адпаведнымі навыкамі і ўмець працаваць са зварачным апаратам.
Аднак памятайце, што такая канструкцыя будзе валодаць нізкім ККД. Нават самы просты і танны цвёрдапаліўны кацёл Праметэй будзе нашмат больш эканомны і эфектыўны ў эксплуатацыі, чым самаробак.
Камера згарання і цеплаабменнікі даражэйшых мадэляў сталёвых катлоў, напрыклад, нямецкага Viessmann, абмазваюць спецыяльнай вогнетрывалай глінай або абкладваюць цэглай. Гэта значна падаўжае тэрмін службы абсталявання і трохі павялічвае яго эфектыўнасць.

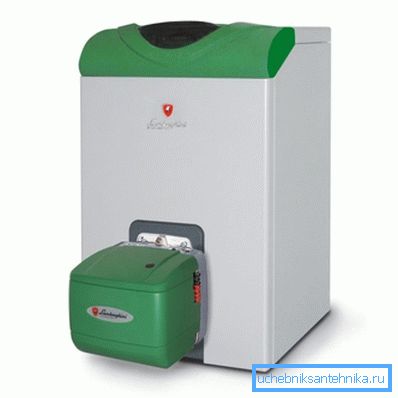

- Кацёл ацяплення на цвёрдым паліве з цеплаабменнікам з чыгуну. Найбольш папулярныя і вядомыя чыгунныя цвёрдапаліўныя катлы Ламбарджыні (Італія), Protherm-Бабёр (Чэхія).
Камера згарання і цеплаабменнікі такіх прылад робяць досыць тоўстымі, каб зберагчы чыгунныя дэталі ад разбурэння ў выніку ударных нагрузак. Таму вага катла можа перавышаць 250, а то і 300 кг. Ўсталёўваць яго трэба толькі на трывалую бетонную падстаўку.
Магутнасць чыгунных агрэгатаў не бывае менш за 20 кВт, таму яны выкарыстоўваюцца для абагрэву досыць вялікіх па плошчы жылых дамоў ці памяшканняў камерцыйнага прызначэння.
Выгляд выкарыстоўваюцца энерганосьбітаў
Цвёрдапаліўны ацяпляльны кацёл, як вынікае з назвы, прызначаны для спальвання паліва, закладываемого ў топку ў цвёрдым выглядзе. Але маюцца на ўвазе не толькі банальныя дровы.
Асноўныя віды энерганосьбітаў, якія могуць быць выкарыстаны для ацяплення жылля з дапамогай апісванага абсталявання, прыведзены ў табліцы.
| від паліва | апісанне |
| дровы | Гэта найбольш распаўсюджаны від паліва ў сувязі са сваёй агульнадаступнасцю і таннасцю. Каб дамагчыся максімальнай эфектыўнасці трэба выкарыстаць драўніну з найменшай узроўнем вільготнасці. Тыповым прадстаўніком дроўнага катла з'яўляецца кастрамскай Буржуй-К, вядомы многім сваёй таннасцю і прастатой выкарыстання. |
| вугаль | Для разагрэву цепланосбіта могуць выкарыстоўвацца як бурыя, так і Кокс вуголле. Памятаеце, што пры згаранні гэты від паліва ўтварае полымя з больш высокай тэмпературай, таму пажадана аддаваць перавагу пры куплі чыгунным катлах або сталёвым мадэлям, камера згарання якіх абаронена шамот (вогнетрывалай глінай). |
| пялеты | Гэта паліва вырабляецца з адходаў драўніны. Выдатна падтрымлівае гарэнне. Яго часта выкарыстоўваюць з сістэмамі аўтаматычнай падачы энерганосьбіта ў камеры згарання. Яскравым прыкладам абсталявання, які працуе на пелет, служыць расійскі Дымок, аднак паліўныя гранулы можна спальваць і ў мностве іншых мадэляў кліматычнага абсталявання. |
| універсальныя | Прылады могуць працаваць на розных відах паліва. Больш за тое, некаторыя мадэлі абсталявання (напрыклад, Kliver-14 вытворчасці вядомага расейскага завода, які працуе пад гандлёвай маркай Клівера) могуць быць пераабсталяваны пад выкарыстанне іншых разнавіднасцяў энерганосьбітаў: электраэнергіі, газу, саляркі і гэтак далей. |
Звярніце ўвагу! Дровы ці адходы драўніны часта выкарыстоўваюцца для спальвання ў пиролизных катлах. У гэтым выпадку да якасці энерганосьбітаў прад'яўляюцца асаблівыя патрабаванні. Напрыклад, газогенераторные цвёрдапаліўны кацёл Stropuva эфектыўна працуе толькі пры вільготнасці паліва не больш за 15-20%.
Пиролизные катлы
Ацяпляльны кацёл на цвёрдым паліве мае адзін вельмі вялікі недахоп, які абмяжоўвае яго шырокае распаўсюджванне: неабходнасць перыядычным і досыць частай ручной загрузкі паліва. Некаторыя агрэгаты патрабуюць новай порцыі дроў кожныя 3-4 гадзіны, што, пагадзіцеся, няёмка.
Каб пазбегнуць гэтага былі распрацаваны так званыя газогенераторные катлы, якія патрабуюць загрузкі раз у 2-3 дні і больш эфектыўна спальваюць паліва. Такія агрэгаты выпускаюцца шматлікімі вытворцамі. Аднымі з самых недарагіх з'яўляюцца: літоўская Стропува і расійскі Агеньчык.

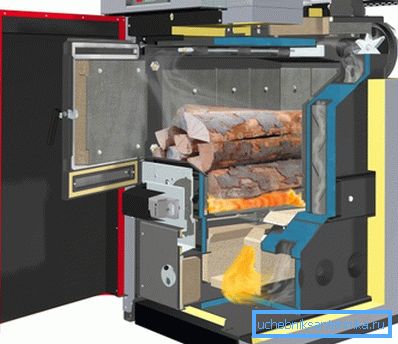

Прынцып дзеяння газогенераторные катла складаецца ў наступным:
- Дровы загружаюцца ў верхнюю камеру згарання, дзе не гараць, а тлеюць, вылучаючы так званы пиролизный газ, які затым падаецца ў ніжнюю топку.
- Другая камера згарання прызначана выключна для пережигания адукаванага газу. Такім чынам, паліва спальваецца як бы два разы, што значна павялічвае ККД абсталявання.
Катлы для ацяплення на цвёрдым паліве, якія працуюць па пиролизному прынцыпе, валодаюць мноствам бясспрэчных пераваг:
- у параўнанні з класічнымі прыладамі вылучаюць большая колькасць цеплавой энергіі пры спальванні аднолькавай колькасці паліва;
- дровы ці гранулы перапальваць максімальна поўна, у зольніка застаецца толькі дробны попел, які неабходна прыбіраць не часцей за адзін раз у сем дзён;
- спецыяльная аўтаматыка, якая ўсталёўваецца на кацёл, дае магчымасць тонка рэгуляваць параметры яго працы, дамагаючыся максімальнага камфорту ў ацяпляных памяшканнях пры мінімальных выдатках на абаграванне;
- паліва ў іх камеру згарання трэба закладваць адзін раз у 12-30 гадзін у залежнасці ад канструкцыі.
Звярніце ўвагу! Калі устаноўленая ў вашым доме ацяпляльная сістэма з пиролизным катлом не мае цыркуляцыйнага помпы, які рэгулюе ток цепланосбіта па трубах і радыятарам, абавязкова неабходная абарона цвёрдапаліўнага катла ад перагрэву. Інакш вадкасць у ім ад вялікай тэмпературы можа закіпець і цеплаабменнік трэснуць, што выведзе са строю ўвесь агрэгат.
Парады па выбары
Перад набыццём цвёрдапаліўнага катла звярніце ўвагу на такія нюансы:
- наяўнасць некалькіх камер згарання - дазваляе больш эфектыўна спальваць паліва;
- наяўнасць другога контуру для нагрэву вады - дае магчымасць уладкаваць у доме гарачы вадаправод;
- магчымасць мантажу аўтаматычнага бункера падачы - у гэтым выпадку абслугоўванне катла трэба будзе праводзіць раз у 7-10 дзён, не часцей.
выснову
У якасці заключэння варта адзначыць адзін момант, які дазваляе найбольш эфектыўна эксплуатаваць кліматычную сетку, часткай якой з'яўляюцца апісваныя ў гэтым раздзеле катлы: на цвёрдапаліўныя катлы пажадана ўсталёўваць кіравальную электроніку, якая рэгулюе рэжымы іх працы ў залежнасці ад тэмпературы на вуліцы і ў доме, часу сутак і сезону . Так вы зможаце максімальна эканомна выкарыстоўваць энерганосьбіты.
Больш падрабязна пра гэта глядзіце ў відэа, прадстаўленым вашай увазе ніжэй.
