Цвёрдапаліўныя пиролизные катлы: прылада, прынцып дзеяння,

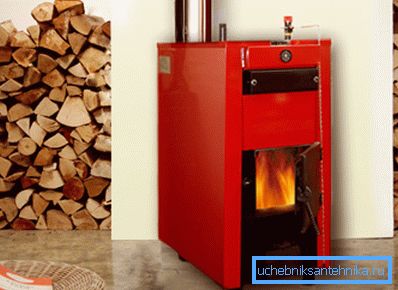

Пиролизные цвёрдапаліўныя катлы доўгага гарэння набываюць усё вялікую папулярнасць дзякуючы сваім асаблівасцях і магчымасці эканомна расходаваць паліва. Сучасныя тэхналогіі дазваляюць выкарыстоўваць агрэгаты ў аўтаматычным рэжыме накшталт газавых катлоў, што робіць іх эксплуатацыю больш зручнай. Мы раскажам, як уладкованыя пиролизные ацяпляльныя катлы і ў чым іх асноўныя асаблівасці.

Газогенераторные катлы на цвёрдым паліве

Прылада і прынцып дзеяння

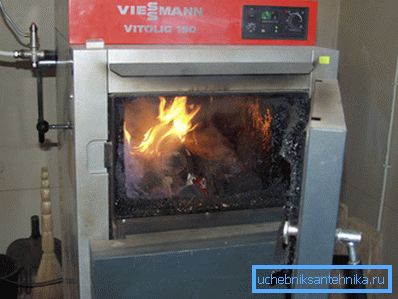

Пиролизный цвёрдапаліўны кацёл працуе па прынцыпе генерацыі гаручага газу з цвёрдага паліва пры награванні яго ў адсутнасць кіслароду. Затым які вылучаецца газ падаецца ў камеру згарання, дзе ўзбагачаецца кіслародам і згарае. Працэс спальвання выдзеленых лятучых рэчываў і нагрэў цепланосбіта нагадваюць працу звычайнага газавага катла.

Піроліз - гэта працэс разлажэння рэчываў на складнікі пры награванні. Найбольш прыдатным відам паліва для піролізу з'яўляецца драўніна, буры вугаль і паліўныя брыкеты з адходаў драўніны. Пры награванні дроў да тэмператур 200 - 800 градусаў і вышэй яны вылучаюць сумесь вуглевадародаў (бензол, ацэтон, фура, метылавы спірт), азоту, угарнага газу, воцатнай кіслаты і вадароду.

Звярніце ўвагу! Строга кажучы, любое гарэнне драўніны адбываецца з дапамогай піролізу, так як гарыць не вуглярод, а прадукты распаду дрэва - вуглевадароды.

У катле ствараецца цяга за кошт працы дымоотсоса або дутьевого вентылятара, і лятучыя прадукты распаду драўніны захапляюцца ў камеру згарання. Там да іх падмешваецца паветра і адбываецца ўзгаранне. Выдзяляюцца цяпло ідзе на прагрэў цепланосбіта - вады, паветра або іншага рэчыва.

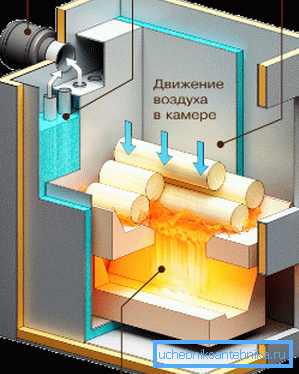

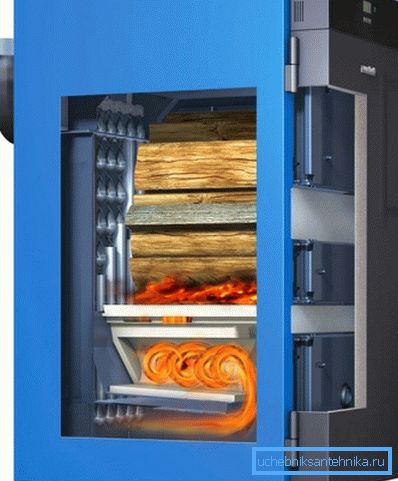

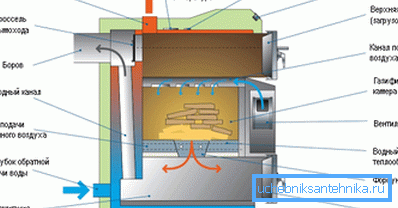

Як правіла, камера загрузкі размешчана зверху, а яе падлогай з'яўляецца каласнік. Дровы загружаюць у камеру загрузкі і падпальваюць, затым камеру закрываюць і ўключаюць дутьевой вентылятар ці дымосос, пры гэтым узнікае цяга, якая накіроўвае патокі паветра скрозь дровы і каласнік ў ніжнюю камеру. У ніжняй камеры сумесь лятучых прадуктаў ўзбагачаецца свежым паветрам і запальваецца.

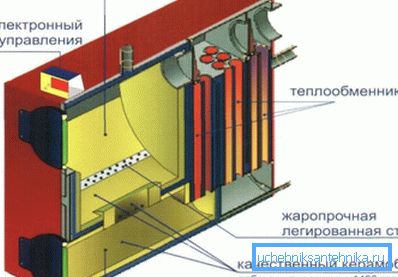

Падпаленыя газы праходзяць скрозь цеплаабменнік, па якім цыркулюе вада, і выдаляюцца праз комін. Усе дэталі топкі і газавых каналаў выконваюць з гарачатрывалай легаванай сталі і керамобетона, цеплаабменнікі - з медзі або іншага металу з высокай цеплаправоднасцю.

Звярніце ўвагу! З дапамогай рэгулявання падачы першаснага паветра ў камеру загрузкі можна ўплываць на інтэнсіўнасць гарэння, больш за тое, гэты працэс можна аўтаматызаваць праз зваротную сувязь з тэрмадатчыка ў ацяпляльнай сістэме. Такім чынам, вытворцы могуць рабіць пиролизные катлы ацяплення на цвёрдым паліве з аўтаматычным кіраваннем.

асаблівасці

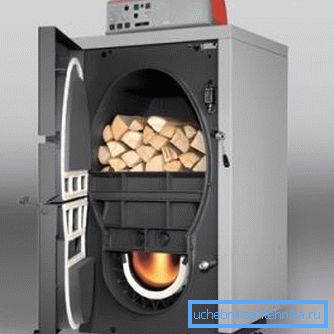

Ацяпляльныя пиролизные катлы маюць шэраг характэрных асаблівасцяў, якія варта мець на ўвазе пры куплі агрэгата.

Найбольш істотныя такія ўласцівасці:

• Агрэгат працуе за кошт прымусовай цягі. Дымосос або вентылятар вырабляе падвойнае верхняе выдзіманне, без якога працэс піролізу і спальвання газаў не атрымаецца. Выснову: прылада можа працаваць толькі пры наяўнасці напружання ў сеткі харчавання вентылятара;
• Інструкцыя прад'яўляе досыць строгае патрабаванне па вільготнасці паліва - яна не павінна перавышаць 20 - 35%, інакш вадзяныя пары разбавіць вуглевадароднай сумесь і гарэнне спыніцца;
• Дыяпазон загрузкі першаснай камеры павінен складаць 50 - 100%, бо менавіта пры такім рэжыме забяспечваецца ККД на ўзроўні 85 - 92%. Выкарыстоўваць катлы пиролизные цвёрдапаліўныя з загрузкай 30% і ніжэй вытворцы не рэкамендуюць;
• Агрэгат можа дублявацца газавым і жідкотоплівные катлом. Калі вільготнасць дроў высокая або няма напружання ў сеткі такое рашэнне ўратуе вас ад марозу.

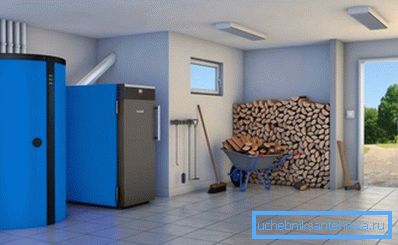

Звярніце ўвагу! Набываць пиролизный агрэгат мае сэнс, калі ў вас ёсць крыніца танных дроў і ўмовы для іх нармальнай сушкі і захоўвання. Інакш газавы кацёл будзе выгадней.

Перавагі і недахопы

Да вартасцяў газогенераторные установак можна аднесці такія іх якасці:

• Рэгуляванне працэсу гарэння дазваляе працаваць працяглы час з адной закладкі дроў. Для прылад з ніжнім гарэннем гэты час складае да 12 гадзін, з верхнім - да 30 гадзін. Гарэнне такой жа колькасці паліва ў звычайнай печы складае 3 - 4 гадзіны;
• Магчымасць аўтаматычнага кіравання працэсамі і рэгулявання ў рэальным часе;
• Поўнае згаранне паліва забяспечвае эканомію дроў і памяншэнне адходаў у выглядзе попелу, дзёгцю і іншых злучэнняў;
• Двухступеністая схема спальвання паліва дазваляе павысіць ККД ўстаноўкі;
• Высокая тэмпература ў верхняй камеры душыць вылучэнне CO, што робіць прыладу больш экалагічным.

Звярніце ўвагу! У выніку дадзенага падыходу атрымоўваецца дамагчыся прыкметнага эканамічнага эфекту (7 - 10%) і павысіць зручнасць выкарыстання ацяплення за кошт аўтаматычнага кіравання працэсам гарэння.

Недахопы газагенератараў зводзяцца да такіх яго асаблівасцяў:

• Высокі кошт. Сучасныя цвёрдапаліўныя сістэмы абыходзяцца у 2 і больш разоў даражэй канкурэнтных прылад;
• Залежнасць ад электраэнергіі;
• Патрабавальнасць да стану паліва - яго вільготнасці;
• Пры малых нагрузках гарэнне становіцца нестабільным;

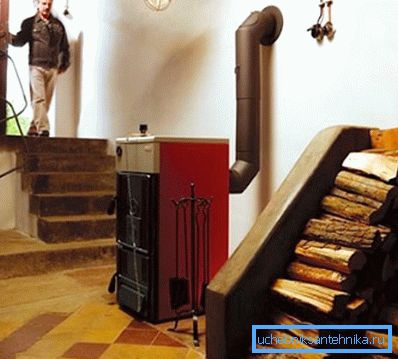

• Немагчымасць аўтаматычнай падачы паліва.

Звярніце ўвагу! Для паспяховай эксплуатацыі газогенераторные катла істотную ролю адыгрывае пісьменная арганізацыя ўсёй ацяпляльнай сістэмы. Пры наяўнасці правільнай разводкі, дбайнай падборцы апарата і добрай аўтаматыкі адной закладкі дроў хапае на суткі працы.

выснову

Катлы на цвёрдым паліве з піроліз адрозніваюцца большай эканамічнасцю і высокім ККД у параўнанні з дроўнымі печамі. Пры гэтым пры куплі апарата варта ўлічваць яго асаблівасці, інакш яго выкарыстанне можа стаць нявыгадным (см.также артыкул Боринские газавыя катлы ацяплення - мадэлі і іх асаблівасці).

Глядзіце відэа для больш поўнага ўражанні і лепшага разумення тэмы.
