Цыркуляцыйны помпа для ацяплення: выбар і ўстаноўка

Як уладкованы тыповы цыркуляцыйны помпа для сістэмы ацяплення? Па якіх прыкметах варта выбіраць гэты твор? Як правільна ўсталяваць яго ў сістэму? Давайце паспрабуем адказаць на гэтыя пытанні.

класіфікацыя

Бытавыя цыркуляцыйныя помпы ацяплення сваім прыладай мала адрозніваюцца ад іншых помпаў для перапампоўвання слабозагрязненных вадкасцяў: за стварэнне гідраўлічнага напору адказвае крыльчатка (як правіла, цэнтрабежная); які круціць момант ствараецца электраматорам.

Ёсць, аднак, шэраг прыкмет, якія дазваляюць класіфікаваць гэтыя прылады.

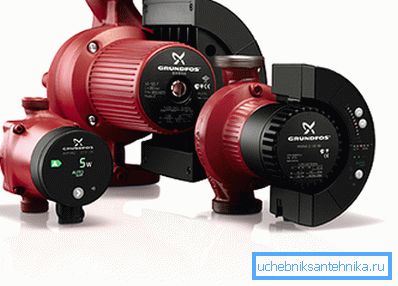

мокры ротар

Амаль усе цыркуляцыйныя помпы ацяплення, што прымяняюцца ў прыватных дамах - з мокрым ротарам. Уласна, гэта азначае толькі тое, што ротар электраматора пагружаны непасрэдна ў цепланосбіт, які забяспечвае адвод залішняга цяпла і змазку падшыпнікаў.

Папулярнасць гэтага тыпу прылад абумоўлена вельмі прывабным наборам характарыстык:

• Яны практычна бясшумныя.
• Яны не маюць патрэбы ў абслугоўванні (змазцы і чыстцы падшыпнікаў, набіванні сальнікаў і г.д.).
• Іх цеплавая абарона не залежыць ад дадатковых аўтаматычных прылад: яе забяспечвае само наяўнасць цепланосбіта ў контуры.
• Як правіла, помпы цыркуляцыйныя для сістэм ацяплення з мокрым ротарам маюць некалькі рэжымаў працы са ступеністай або плыўнай рэгулёўкай абаротаў.

Проста для таго, каб не сфармаваць у чытача аднабокую ацэнку гэтага класа прыбораў, варта дадаць у бочку мёду лыжку дзёгцю.

1. Менавіта дзякуючы сістэме змазкі падшыпнікаў цепланосбітам помпы вельмі адчувальныя да яго складу і чысціні. Наяўнасць пяску і акалінай недапушчальна.

Зрэшты: праблема цалкам вырашаецца устаноўкай перад прыладай фільтра грубай ачысткі.

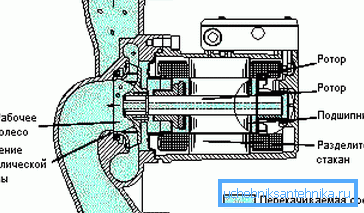

1. Які належыць да гэтага класа рециркуляционный насос для ацяплення мантуецца толькі з гарызантальным размяшчэннем вала.

сухі ротар

Цыркулярны насос для ацяплення з сухім ротарам таксама часта ўяўляе сабой крыльчатку на агульным вале з маторам; аднак тут ротар матора круціцца ў паветранай асяроддзі.

Адсюль выцякаюць асаблівасці агрэгатаў:

• Узровень шуму - вышэй сярэдняга. Шум стварае, перш за ўсё, асобная крыльчатка вентылятара, астуджальнага электраматор.
• Цеплавую абарону забяспечвае асобнае рэле. Следства - нярэдкія перагрэву з парушэннем межвиткового супраціву статара пры яго няспраўнасці.
• Помпе патрабуецца абслугоўванне (як мінімум - славутыя змазка падшыпнікаў і набіванне сальніка).
• Яго нельга мантаваць маторам ўніз - проста таму, што кажух матора негерметичен, і працёк па вале прывядзе да замыканню ў ім.
• Акрамя таго, прылады гэтага тыпу звычайна аднахуткасны.

У чым выгада выкарыстання сухога ротара пры такой колькасці непрыемных асаблівасцяў? У тым, што цепланосбіт (або любая іншая серада) можа мець адвольную ступень забруджання: на рэсурсе падшыпнікаў і дарагога электраматора гэта ніякім чынам не паўплывае.

Да прыладам з сухім ротарам ставіцца некалькі асобных матэрыялы па тэме.

кансольныя

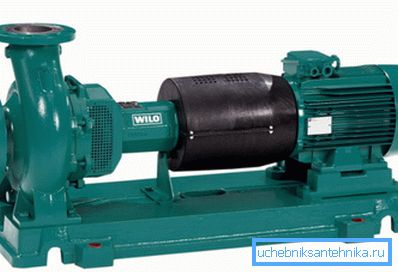

У гэты клас трапляюць, перш за ўсё, прамысловыя цыркуляцыйныя помпы для ацяплення. Іх ключавая асаблівасць - мантаж матора і крыльчаткі на агульнай платформе (кансолі) з магчымасцю іх незалежнай замены; пры гэтым з аднаго крыльчаткой могуць працаваць маторы рознай магутнасці і памераў - дастаткова толькі выканаць соосность пры ўсталёўцы.

Заўважце: крыльчатка тут не сядзіць на тым жа фалу, што і ротар рухавіка. Звычайна яны злучаюцца фланцамі.

Пры мантажы гэтага класа прылад карысна ведаць пару тонкасцяў.

• Магутныя цыркуляцыйныя прамысловыя помпы для ацяплення мантуюцца на асобны падмурак, не звязаны з падмуркам будынка.
• Для ліквідацыі нязначных восевых адхіленняў фланцы злучэння паміж маторам і валам помпы часта аб'ядноўваюцца не цвёрда, балтамі, а адрэзкамі армаванай гумы (напрыклад - транспарцёрнай стужкі).

блокавыя

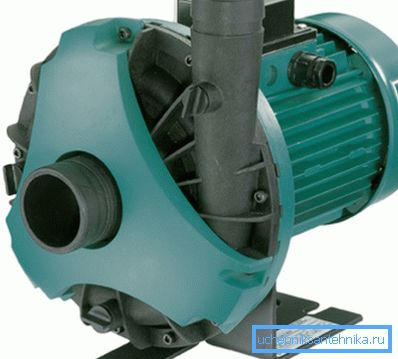

У адрозненне ад папярэдняй канструкцыі, ў блокавым помпе крыльчатка стаіць на агульным з маторам вале. Помпа працуе толькі з адным тыпам матора.

Inline

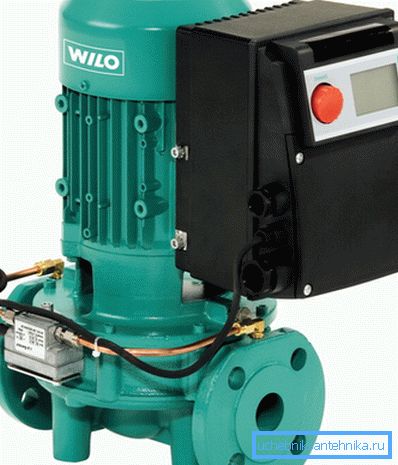

Гэты цыркуляцыйны помпа ў сістэме ацяплення адрозніваецца тым, што ўваходны і выходны патрубкі знаходзяцца на адной восі, што дазваляе мантаваць яго на прамым участку трубаправода з мінімальным адлегласцю паміж фланцамі (англ. In - у, line - лінія).

Падбор па параметрах

Такім чынам, нам трэба будзе сваімі рукамі змантаваць сістэму ацяплення з вядомымі характарыстыкамі (колькасцю і тыпам ацяпляльных прыбораў, дыяметрам труб і г.д.).

Як падабраць аптымальныя тэхнічныя характарыстыкі прылады?

напружанне харчавання

Для прамысловых прылад значнай магутнасці яно складае 380 вольт; для большасці бытавых - 220. Адзінае перавага харчавання ад 12 вольт - падвышаная бяспека ў выпадку пашкоджання корпуса; цана гэтай бяспекі - неабходнасць набываць дадатковы пераўтваральнік і разводзіць нізкавольтнае праводку.

напор

Калі прамысловыя сістэмы ацяплення з помпавай цыркуляцыяй патрабуюць складаных гідраўлічных разлікаў для вызначэння патрэбнасці ў напоры, то з катэджамі і кватэрамі усё проста: гідраўлічны супраціў контуру любой разумнай працягласці не перавышае 2 метраў, што цалкам укладваецца ў мінімальнае значэнне гэтай характарыстыкі.

Дзе ў маркіроўцы помпы можна знайсці ўказанне на ствараны ім напор?

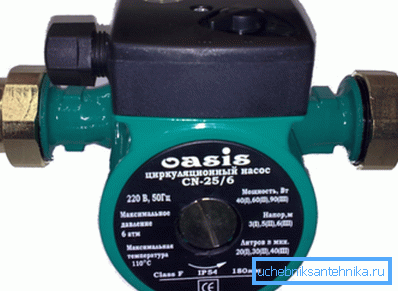

Як правіла, дзе-небудзь паблізу назвы прысутнічаюць дзве групы лічбаў, падзеленыя злучком (да прыкладу, 25-40). У гэтай маркіроўцы:

прадукцыйнасць

Яна можа быць падабрана двума спосабамі. Найпросты з іх зводзіцца да вызначэння поўнага аб'ёму сістэмы ацяплення і яго множання на тры.

Яшчэ раз: насос павінен праганяць праз сябе ўвесь аб'ём цепланосбіта тройчы за гадзіну. Пры павальнейшай цыркуляцыі ў моцныя маразы розніца ў тэмпературы паміж пачаткам і канцом контуру будзе занадта вялікая.

Некалькі больш складзены спосаб ацэнкі прадукцыйнасці па агульнай цеплавой магутнасці ацяпляльнай сістэмы.

Формула разліку мае выгляд G = Q / (1,163 * Dt), дзе:

• G - прадукцыйнасць у кубаметрах;
• Q - магутнасць крыніцы цяпла ці цеплавая магутнасць асобнага контуру ў кілаватах.

• 1,163 - цеплаёмістасць вады (канстанта);
• Dt - розніца тэмператур паміж якая падае і зваротнай ніткамі (нармальным лічыцца значэнне ў 20 градусаў).

Так, для катла магутнасцю ў 16 кВт і 20-градуснай дэльты тэмператур аптымальная прадукцыйнасць у 16 ​​/ (1,163 * 20) = 0,7 м3 / гадзіну.

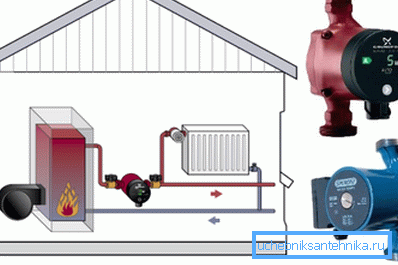

мантаж

Наколькі складана ўсталёўваць цыркуляцыйныя помпы для сістэм ацяплення сваімі рукамі?

Увогуле-то, тонкасцяў тут няшмат.

• Падключэнне харчавання настойліва рэкамендуецца выконваць праз зазямлення разетку.

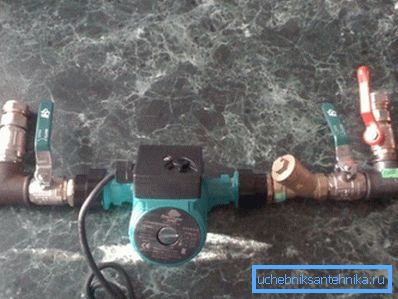

• Перад помпай па ходзе цепланосбіта ставіцца фільтр грубай ачысткі.

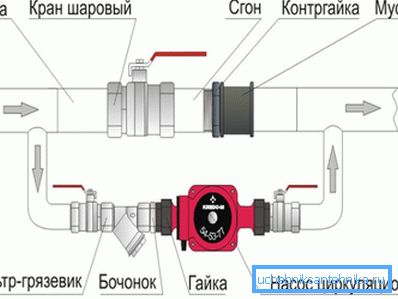

• Па абодва бакі ад зборкі з помпы і фільтра на ацяпленне ставіцца запорная арматура - вентыля або засаўкі.

• Калі помпа ставіцца ў гравітацыйную сістэму і ў далейшым плануецца яе выкарыстанне з натуральнай цыркуляцыяй, паміж ўрэзку адводу на яго пакідаецца байпас. Ён абавязкова забяспечваецца зваротным клапанам (лепш - шарыкавым).

Карысна: калі пры які працуе помпе няма цыркуляцыі ў сістэме ацяплення, гэта з вялікай верагоднасцю азначае заклиненный зваротны клапан. Цепланосбіт пачынае цыркуляваць па малым крузе, праз байпас.

заключэнне

Будзем лічыць наша (хай і некалькі павярхоўнае) знаёмства з гэтым тыпам ацяпляльнага абсталявання адбыліся.

Як заўсёды, прымацаванае відэа прапануе ўвазе чытача дадатковыя матэрыялы. Поспехаў!
