Цыркуляцыйныя помпы wilo для сістэм ацяплення - гарантыя

06-07-2018
Ацяпленне

Цыркуляцыйны помпа - неад'емны элемент любой сістэмы ацяплення з прымусовай цыркуляцыяй. Менавіта ад гэтага невялікага прылады залежыць стабільнасць цыркуляцыі цепланосбіта па трубаправодзе.

Помпы ад вытворцы WILO па праву можна лічыць аднымі з лепшых.

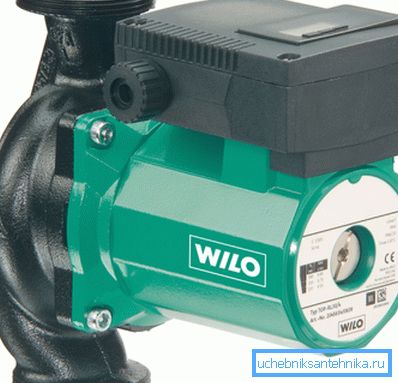

Помпа ад нямецкага вытворцы

Навошта наогул патрэбен цыркуляцыйны помпа

У некаторых выпадках можна цалкам абысціся і без гэтага элемента, калі гаворка ідзе пра сістэмы з натуральнай цыркуляцыяй. У гэтым выпадку цепланосбіт перасоўваецца па трубах за кошт розніцы ціскаў, якое ўзнікае пры награванні вады ў катле. Цепланосбіт пры нагрэве пашыраецца, частка яго проста выціскаецца ўверх па якая падае трубе, падняўшыся ў самую высокую кропку вада трапляе ў радыятары і, паступова астываючы, перамяшчаецца зваротна ў кацёл (см.также артыкул цыркуляцыйныя помпы Grundfos для ацяплення дома).

Адзіным перавагай такой арганізацыі абагрэву жылля можна назваць абсалютную незалежнасць ад электрычнасці. Гэта важна, напрыклад, пры апале загараднага дома або дачы ў цяжкадаступным раёне. Да таго ж, адсутнасць рухомых элементаў у сістэме падаўжае яе тэрмін службы

Але лепш усё-ткі ўсталяваць перад уваходам у кацёл цыркуляцыйны помпа для ацяплення Вило.

Што ж тычыцца пераваг, то ўстаноўка такога прылады дае магчымасць:

  • забяспечыць стабільную цыркуляцыю цепланосбіта па трубах. Сучасныя мадэлі ўмеюць самі зніжаць колькасць абаротаў, робячы абаграванне дома не такім моцным. Гэта якасць асабліва карысна з пункту гледжання эканоміі фінансаў;
  • напор не будзе залежаць ад дыяметра трубы (у сістэмах з натуральнай цыркуляцыяй малыя дыяметры лепш не выкарыстоўваць);
  • ўстаноўка помпы не зніжае даўгавечнасць сістэмы ў цэлым, сучасныя мадэлі могуць прапрацаваць 20-30 гадоў.

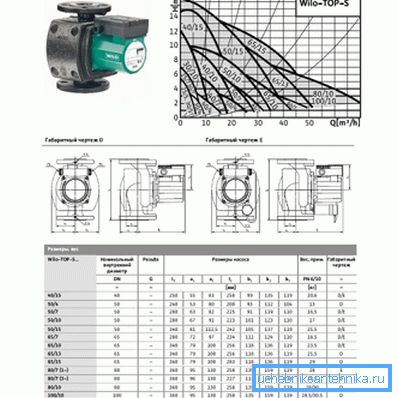

Характарыстыкі шэрагу мадэляў Wilo

З недахопаў адзначыць можна хіба што невялікія выдаткі на электрычнасць і шум. Але кацёл звычайна размяшчаецца ў асобным пакоі, а кошт электрычнасці не так ужо і высокая, каб адмаўляцца ад помпы.

Класіфікацыя цыркуляцыйных помпаў

Што тычыцца прынцыпу працы, то можна ўсё прылады такога роду падзяліць на 2 тыпу:

  • з «мокрым» ротарам;
  • з «сухім» ротарам.

Для ацяплення параўнальна невялікай хаткі пераважней варыянты з «мокрым» ротарам. Такую назву яны атрымалі дзякуючы таму, што ротар (тая частка, якая круціцца) размешчаны непасрэдна ў перапампоўваюць цепланосбіта.

Цыркуляцыйныя помпы для ацяплення Wilo такога тыпу валодаюць наступнымі асаблівасцямі:

  • амаль цалкам бясшумныя;

Звярніце ўвагу! У невялікіх дамах часам няма магчымасці вынесці кацёл далей ад жылых памяшканняў, таму бясшумнасць - важнае перавага.

  • змазка не спатрэбіцца - ротар знаходзіцца ў вадзе, таму сам цепланосбіт выконвае яе ролю;
  • для большай надзейнасці камеры ротара і статара падзеленыя трывалай гільзай з нержавейкі;
  • адзіным і даволі істотным недахопам можна лічыць нізкі ККД - парадку 50%.

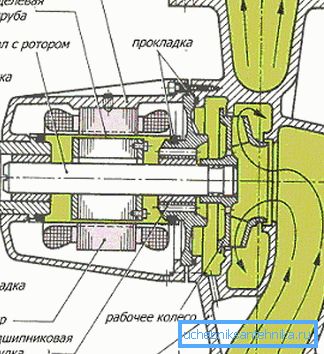

Схема помпы з мокрым ротарам

Звярніце ўвагу! «Мокры» помпа павінен быць усталяваны так, каб яго вал абавязкова быў гарызантальным.

Для працы магутнай сістэмы лепш выкарыстоўваць «сухі» цыркуляцыйны помпа Wilo для ацяплення. У адрозненне ад «мокрага» аналага, у яго ротар з цепланосбітам наогул не кантактуе, а дасягнуць высокай ступені герметычнасці ўдаецца за кошт самой перапампоўваецца вадкасці.

Падчас працы тонкая плёнка вадкасці канчаткова герметызуе мікраскапічныя зазоры паміж якія верцяцца паверхнямі. З часам ўшчыльняльныя кольцы трохі стачивают, але праблему вырашае тое, што яны подпружинены і проста ссоўваюцца на велічыню зносу, галоўнае, каб стачивание адбывалася раўнамерна.

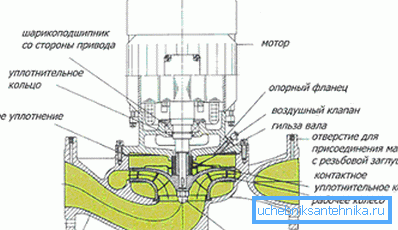

«Сухі» варыянт цыркуляцыйнага помпы

Галоўным перавагай «сухіх» прылад можна назваць ККД больш за 80%. А ў недахопы можна запісаць высокі ўзровень шуму, таму такія помпы і выкарыстоўваюцца пераважна ў магутных сістэмах.

Больш падрабязна пра сучасныя цыркуляцыйных помпах

Адным з асноўных патрабаванні да сучаснай ацяпляльнай сістэме можна лічыць гнуткасць - гэта значыць, магчымасць рэгулявання яе магутнасці ў шырокім дыяпазоне. Цыркуляцыйныя помпы для сістэм ацяплення Wilo як нельга лепш падыдуць для гэтага.

У далёкім мінулым цыркуляцыйныя помпы былі нерэгулюемых, гэта значыць не ўмелі скідаць частату абаротаў ротара. Гэта прыводзіла да таго, што цэнтральнае ацяпленне звычайна працавала прыкладна з аднолькавай магутнасцю ў любы час, нават тады, калі ў гэтым не было асаблівай патрэбы.

Рабочая характарыстыка нерэгулюемай мадэлі

Асаблівасці працы рэгуляваных помпаў

У наш час пытаннях энергазберажэння надаецца асаблівая ўвага, так што ў новыя ацяпляльныя сістэмы нерэгулюемыя прылады практычна не ўсталёўваюцца.

Выкарыстанне рэгулюемых прылад дазваляе:

  • змяняць у любы момант часу частату кручэння ротара, напрыклад, для эканоміі энергіі ноччу прылада само скідае абароты;
  • задаць любы рэжым працы ўручную, гэта карысна ў выпадку, калі гаспадар плануе адлучыцца на пару дзён з хаты. У такім выпадку ацяплення можна пакінуць на мінімальным узроўні.
Асноўная інфармацыя па рэгулёўцы адлюстроўваецца на экране

Звярніце ўвагу! Нямецкі вытворца Wilo выпускае мадэлі для працы ў вельмі жорсткіх умовах. Калі ў вадзе ўтрыманне вапны вялікае, то варта звярнуць увагу на мадэлі Wilo Star.

Так выглядае рабочая характарыстыка для рэгуляванага помпы

Як правіла, цыркуляцыйны помпа для ацяплення Wilo можа працаваць у некалькіх рэжымах:

  • РР1 і РР2 - у гэтым выпадку напор ў сістэме будзе мяняцца, а абазначэння адпавядаюць рабочай характарыстыцы з максімальным напорам (РР1) і мінімальным (РР2);
  • СР1 і СР2 - у гэтым выпадку напор застаецца нязменным, а помпа падладжваецца пад расход цепланосбіта, змяняючы колькасць абаротаў ротара;
  • рэжымы працы, пронумерованные I, II і III. Адзінцы адпавядае частаце кручэння пры мінімальнай рабочай характарыстыцы, II і III - частата кручэння пры сярэдняй і максімальнай частаце кручэння;
  • ёсць магчымасць пераключэння рэжымаў дзень / ноч.

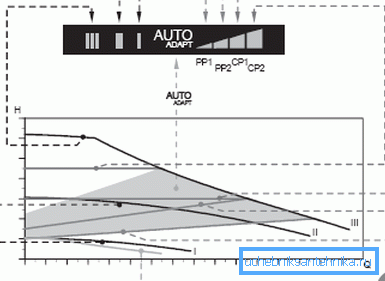

Працоўныя характарыстыкі адной і той жа мадэлі

Правілы размяшчэння і ўстаноўкі

Калі няма магчымасці запрасіць спецыялістаў, то ўстаноўку можна выканаць сваімі рукамі.

Трэба толькі запомніць некалькі простых правіл па ўстаноўцы:

  • забаронена размяшчаць помпа на выхадзе з катла - гарачы цепланосбіт скароціць тэрмін службы прылады ў разы. Аптымальным лічыцца размяшчэнне на ўчастку трубы перад уваходам у кацёл;
  • стрэлка на корпусе паказвае кірунку руху цепланосбіта, яна павінна быць накіравана да катла;

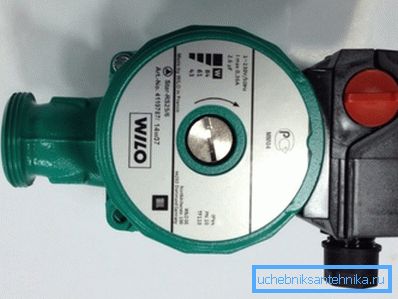

На фота бачна стрэлку, якая паказвае кірунак кручэння ротара
  • калі помпа ўжо усталяваны і запоўнены вадой, з яго выдаляецца паветра;
  • помпа усталёўваецца так, каб яго пры неабходнасці можна было хутка ізаляваць ад паступлення вады. Для гэтага ўладкоўваецца байпас і ўсталёўваецца адсякаецца арматура.

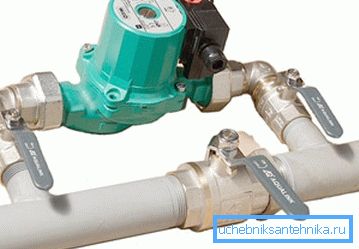

Байпас дазволіць хутка адсекчы помпа ад цепланосбіта

Інструкцыя па ўсталёўцы помпы не адрозніваецца асаблівай складанасцю, пры гэтым выкарыстоўваюцца рэзьбавыя злучэння, так што пры неабходнасці яго можна будзе хутка зняць для рамонту або замяніць. Перад устаноўкай кацёл трэба адсекчы запорной арматурай. Таксама пры мантажы усталёўваецца зваротны клапан (за выключэннем адкрытых сістэм) і фільтр.

падвядзенне вынікаў

Сучасны цыркуляцыйны помпа - гэта не толькі прылада для стварэння патрэбнага для цыркуляцыі цепланосбіта ціску, але і свайго роду рэгулятар працы ацяпляльнай сістэмы. Прапанаваны матэрыял дазволіць азнаёміцца ​​з асноўнымі асаблівасцямі працы цыркуляцыйных помпаў для ацяплення і выбраць аптымальны для сябе варыянт.

На відэа паказаны ўжо ўстаноўлены кампактны і эканамічны помпа Wilo.
