Удзельная расход цеплавой энергіі на ацяпленне будынка:

Што гэта такое - удзельная расход цяпла на ацяпленне? У якіх велічынях вымяраецца ўдзельная расход цеплавой энергіі на ацяпленне будынка і, галоўнае, адкуль бяруцца яго значэння для разлікаў? У гэтым артыкуле нам трэба будзе пазнаёміцца ​​з адным з асноўных паняццяў цеплатэхнікі, а заадно вывучыць некалькі сумежных паняццяў. Такім чынам, у шлях.

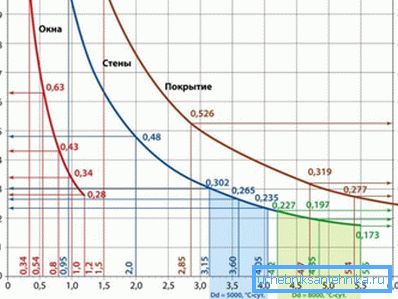

Асцярожна, таварыш! Вы ўваходзіце ў нетры цеплатэхнікі.

Што гэта такое

вызначэнне

Вызначэнне удзельнага выдатку цяпла даецца ў СП 23-101-2000. Згодна з дакументам, так называецца колькасць цяпла, патрэбнае для падтрымання ў будынку нарміруемай тэмпературы, аднесенае да адзінкі плошчы або аб'ёму і да яшчэ аднаго параметры - градусам-сутак ацяпляльнага перыяду.

Для чаго выкарыстоўваецца гэты параметр? Перш за ўсё - для ацэнкі энергаэфектыўнасці будынка (ці, што тое ж самае, якасці яго ўцяплення) і планавання выдаткаў цяпла.

Уласна, у БНіП 23-02-2003прямо гаворыцца: удзельная (на квадратны або кубічны метр) расход цеплавой энергіі на ацяпленне будынка не павінен перавышаць прыведзеных значэнняў. Чым лепш цеплаізаляцыя, тым менш энергіі патрабуе абаграванне.

Градус-суткі

Як мінімум адзін з выкарыстаных тэрмінаў мае патрэбу ў растлумачэнні. Што гэта такое - градусам-суткі?

Гэта паняцце прама ставіцца да колькасці цяпла, неабходнага для падтрымання камфортнага клімату ўнутры ацяплянага памяшкання ў зімовы час. Яна вылічаецца па формуле GSOP = Dt * Z, дзе:

  • GSOP - шуканае значэнне;
  • Dt - розніца паміж нармаванай ўнутранай тэмпературай будынка (паводле дзейсных БНіП яна павінна складаць ад +18 да +22 С) і сярэдняй тэмпературай самых халодных пяці дзён зімы.
  • Z - даўжыня ацяпляльнага сезона (у сутках).

Як нескладана здагадацца, значэнне параметру вызначаецца кліматычную зонай і для тэрыторыі Расіі вар'іруюцца ад 2000 (Крым, Краснадарскі край) да 12000 (Чукоцкая АТ, Якуція).

Зіма ў Якуціі.

Адзінкі вымярэння

У якіх велічынях вымяраецца цікавіць нас параметр?

  • У БНіП 2003/02/23 выкарыстоўваюцца кДж / (м2 * С * сут) і, паралельна з першай велічынёй, кДж / (м3 * З * сут).
  • Нароўні з килоджоулем могуць выкарыстоўвацца іншыя адзінкі вымярэння цяпла - кілакалорый (Ккал), гігакалорыі (Гкал) і кілават-гадзіны (КВт * г).

Як яны звязаны паміж сабой?

  • 1 гігакалорыя = 1000000 кілакалорый.
  • 1 гігакалорыя = 4184000 килоджоулей.
  • 1 гігакалорыя = 1162,2222 кілават-гадзіны.

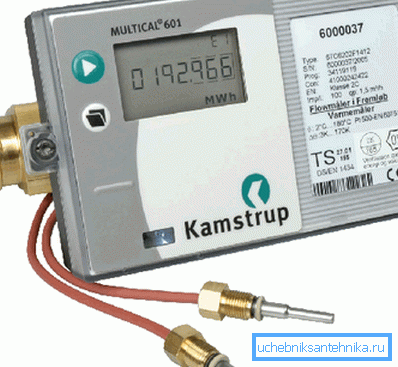

На фота - теплосчетчик. Прыборы ўліку цяпла могуць выкарыстоўваць любыя з пералічаных адзінак вымярэння.

нармаваныя параметры

Яны ўтрымліваюцца ў дадатках да БНіП 2003/02/23, таб. 8 і 9. Прывядзём вытрымкі з табліц.

Для аднакватэрных аднапавярховых отдельностоящих дамоў

ацяпляны плошчу Удзельная расход цяпла, кДж / (м2 * С * сут)
да 60 140
100 125
150 110
250 100

Для шматкватэрных дамоў, інтэрнатаў і гасцініц

паверхавасць Удзельная расход цяпла, кДж / (м2 * С * сут)
1 - 3 Па табліцы для аднакватэрных дамоў
4 - 5 85
6 - 7 80
8 - 9 76
10 - 11 72
12 і вышэй 70

Звярніце ўвагу: з павелічэннем колькасці паверхаў норма расходу цяпла памяншаецца. Прычына простая і відавочная: чым больш аб'ект просты геаметрычнай формы, тым больш стаўленне яго аб'ёму да плошчы паверхні. Па той жа прычыне ўдзельныя выдаткі на ацяпленне загараднага дома памяншаюцца з павелічэннем ацяплянай плошчы.

Абаграванне адзінкі плошчы вялікага дома абыходзіцца танней, чым маленькага.

вылічэнні

Дакладнае значэнне страт цяпла адвольным будынкам вылічыць практычна немагчыма. Аднак даўно распрацаваны методыкі прыблізных разлікаў, якія даюць у межах статыстыкі дастаткова дакладныя сярэднія вынікі. Гэтыя схемы вылічэнняў часта згадваецца як разлікі па узбуйненых паказчыках (вымяральнікі).

Нароўні з цеплавой магутнасцю часта ўзнікае неабходнасць разлічыць сутачны, гадзінны, гадавы расход цеплавой энергіі або сярэднюю спажываную магутнасць. Як гэта зрабіць? Прывядзём некалькі прыкладаў.

Гадзінны расход цяпла на ацяпленне па узбуйненых вымяральнік вылічаецца па формуле Qот = q * a * k * (tвн-tно) * V, дзе:

  • Qот - шуканае значэнне да кілакалорый.
  • q - удзельная ацяпляльная велічыня дома ў ккал / (м3 * З * гадзіну). Яна шукаецца ў даведніках для кожнага тыпу будынкаў.

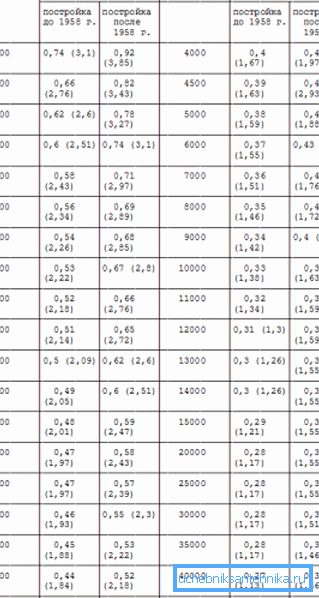

Удзельная ацяпляльная характарыстыка прывязаная да памерах, узросце і тыпу будынка.
  • а - каэфіцыент папраўкі на вентыляцыю (звычайна роўны 1,05 - 1,1).
  • k - каэфіцыент папраўкі на кліматычную зону (0,8 - 2,0 для розных кліматычных зон).
  • tвн - ўнутраная тэмпература ў памяшканні (+18 - +22 С).
  • tно - вулічная тэмпература.
  • V - аб'ём будынка разам з якія агароджваюць канструкцыямі.

Каб вылічыць прыблізны гадавы расход цяпла на ацяпленне ў будынку з удзельным выдаткам ў 125 кДж / (м2 * С * сут) і плошчай 100 м2, размешчаным у кліматычнай зоне з параметрам GSOP = 6000, трэба ўсяго-то памножыць 125 на 100 (плошча дома ) і на 6000 (градус-суткі ацяпляльнага перыяду). 125 * 100 * 6000 = 75000000 кДж, або прыкладна 18 гігакалорыяў, або 20800 кілават-гадзін.

Каб пералічыць гадавы расход ў сярэднюю цеплавую магутнасць ацяпляльнага абсталявання, дастаткова падзяліць яго на даўжыню ацяпляльнага сезона ў гадзінах. Калі ён доўжыцца 200 дзён, сярэдняя цеплавая магутнасць ацяплення ў прыведзеным вышэй выпадку складзе 20800/200/24 ​​= 4,33 кВт.

энерганосьбіты

Як сваімі рукамі вылічыць выдаткі энерганосьбітаў, ведаючы расход цяпла?

Дастаткова ведаць цеплатворнай здольнасць адпаведнага паліва.

Прасцей за ўсё вылічыць выдатак электраэнергіі на ацяпленне дома: ён у дакладнасці роўны вырабленаму прамым нагрэвам колькасці цяпла.

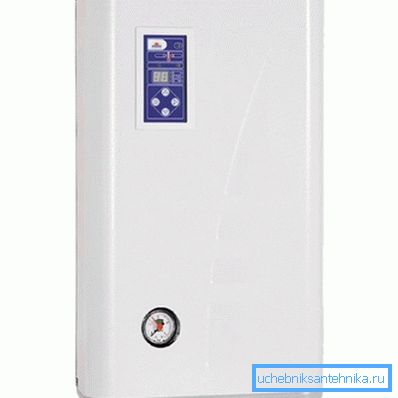

Электрокотел пераўтворыць у цеплыню ўсю спажываную электраэнергію.

Так, сярэдняя магутнасць электрычнага катла ацяплення ў апошнім разгледжаным намі выпадку будзе роўная 4,33 кілавата. Калі кошт кілават-гадзіны цяпла роўная 3,6 рубля, то ў гадзіну мы будзем марнаваць 4,33 * 3,6 = 15,6 рубля, у дзень - 15 * 6 * 24 = 374 рубля і гэтак далей.

Уладальнікам цвёрдапаліўных катлоў карысна ведаць, што нормы расходу дроў на ацяпленне складаюць каля 0,4 кг / КВт * ч. Нормы расходу вугалю на ацяпленне удвая менш - 0,2 кг / КВт * ч.

Вугаль валодае досыць высокай цеплатворнай здольнасцю.

Такім чынам, каб сваімі рукамі падлічыць Сярэднегадзіннага расход дроў пры сярэдняй цеплавой магутнасці ацяплення 4,33 кВт, досыць памножыць 4,33 на 0,4: 4,33 * 0,4 = 1,732 кг. Тая ж інструкцыя дзейнічае для іншых цепланосбітаў - дастаткова толькі залез у даведнікі.

заключэнне

Спадзяемся, што наша знаёмства з новым паняццем, хай нават некалькі павярхоўнае, змагло задаволіць цікаўнасць чытача. Прымацаванае да гэтага матэрыялу відэа, як обычно.предложит дадатковую інфармацыю. Поспехаў!
